onsemi NCx57080y/NCx57081y：高性能IGBT/MOSFET柵極驅動器的卓越之選

在電力電子設計領域，IGBT和MOSFET作為關鍵的功率開關器件，其驅動電路的性能直接影響著整個系統的效率和可靠性。今天，我們就來深入探討一下安森美推出的NCx57080y和NCx57081y系列高電流單通道IGBT/MOSFET柵極驅動器。

文件下載：onsemi NCD57081 柵極驅動器.pdf

產品概述

NCx57080y和NCx57081y具備3.75 kVrms的內部電流隔離，專為高功率應用中的高系統效率和可靠性而設計。該系列驅動器接受互補輸入，并根據引腳配置提供多種選項，如有源米勒鉗位（版本A）、負電源（版本B）以及獨立的高低（OUTH和OUTL）驅動器輸出（版本C），為系統設計提供了極大的便利。它能適應3.3 V至20 V的寬輸入偏置電壓和信號電平范圍，并且采用窄體SOIC - 8封裝。

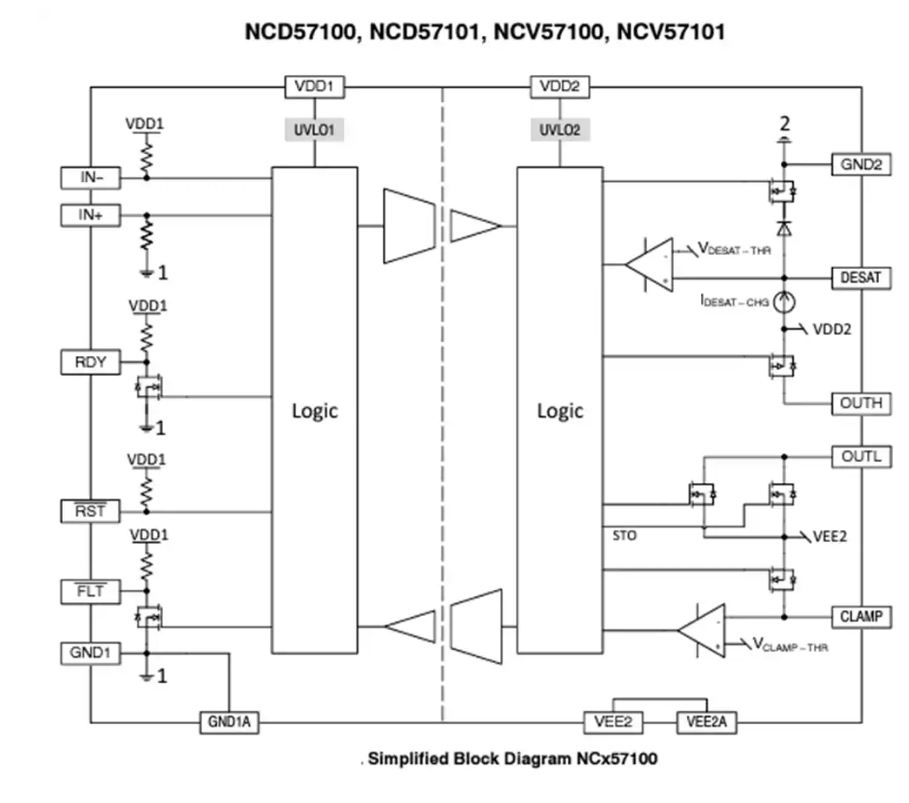

方框圖

顯著特性

高輸出電流能力

該驅動器具有高達±6.5 A的高峰值輸出電流，能夠快速地對IGBT或MOSFET的柵極電容進行充放電，從而實現快速的開關動作，有效降低開關損耗。

米勒鉗位功能

版本A的低鉗位電壓降消除了對負電源的需求，可防止虛假的柵極導通。在IGBT或MOSFET關斷期間，CLAMP引腳能夠提供鉗位功能，將米勒電流通過低阻抗的CLAMP晶體管吸收，避免因米勒效應導致的器件誤開啟。

精準的傳播延遲匹配

短傳播延遲且匹配精確，確保了驅動器在不同工作條件下都能穩定、同步地驅動IGBT或MOSFET，減少了開關過程中的時間差異，提高了系統的穩定性。

寬偏置電壓范圍

支持寬范圍的偏置電壓，包括負VEE2（版本B），能夠適應不同的電源配置，增強了驅動器的通用性和適應性。

高抗干擾能力

具備高瞬態抗擾度和高電磁抗擾度，能夠在復雜的電磁環境中穩定工作，減少外界干擾對驅動器性能的影響。

安全認證

通過了UL1577認證，可承受3750 VACRMS 1分鐘的耐壓測試，同時DIN VDE V 0884 - 11認證也在申請中，滿足了嚴格的安全和法規要求。

引腳連接與功能

輸入側引腳

• VDD1：輸入側電源，需連接高質量的旁路電容到GND1，且應靠近引腳放置，以確保電源的穩定性。欠壓鎖定（UVLO）電路確保當電源電壓高于VuvLo1 - OUT - ON時，器件才能正常工作。
• IN+和IN -：非反相和反相柵極驅動器輸入，內部有鉗位和等效的上拉/下拉電阻，確保在無輸入信號時輸出為低電平。同時，輸入信號需要滿足最小正或負脈沖寬度要求，驅動器輸出才會響應。
• GND1：輸入側接地參考。

輸出側引腳

• VDD2：輸出側正電源，工作范圍從UVLO2到其最大允許值，同樣需要連接高質量的旁路電容到GND2。
• GND2：輸出側柵極驅動參考，連接到IGBT發射極或MOSFET源極。
• OUT（版本A和B）：驅動器輸出，為IGBT/MOSFET柵極提供合適的驅動電壓和源/灌電流，啟動時OUT會主動拉低。
• OUTH和OUTL（版本C）：分別為高和低驅動器輸出，為IGBT/MOSFET柵極提供相應的驅動電壓和源/灌電流，啟動時OUTL會主動拉低。
• CLAMP（版本A）：在關斷期間為IGBT/MOSFET柵極提供鉗位保護，當該引腳電壓低于VCLAMP - THR時，內部N FET導通。
• VEE2（版本B）：輸出側負電源，需連接高質量的旁路電容到GND2。

電氣特性

電源電壓相關特性

驅動器的UVLO電路確保了在電源電壓低于或高于特定閾值時，輸出能夠正確地開啟或關閉。例如，VUVLO1 - OUT - ON和VUVLO1 - OUT - OFF分別定義了輸入側電源的輸出使能和禁用閾值，而VUVLO2 - OUT - ON和VUVLO2 - OUT - OFF則對應輸出側電源。

邏輯輸入和輸出特性

輸入信號的高低電平閾值（VIL和VIH）與VDD1相關，且具有一定的輸入滯后電壓（VIN - HYST），以提高抗干擾能力。同時，輸入信號需要滿足最小脈沖寬度要求，才能保證驅動器輸出的正確響應。

驅動器輸出特性

驅動器輸出的高低狀態電壓（VOUTH1和VOUTL1）以及峰值驅動電流（IPK - SNK1和IPK - SRC1）等參數，決定了其對IGBT或MOSFET的驅動能力。在不同的負載電流和溫度條件下，這些參數會有一定的變化范圍。

動態特性

傳播延遲、上升時間和下降時間等動態特性對于驅動器的開關速度和同步性至關重要。NCx57080y和NCx57081y在不同的輸入電壓和負載電容條件下，都能保持相對穩定的傳播延遲和快速的上升/下降時間。

典型應用

電機控制

在電機驅動系統中，該驅動器能夠快速、準確地驅動IGBT或MOSFET，實現電機的高效調速和精確控制，提高電機的運行效率和穩定性。

不間斷電源（UPS）

為UPS中的功率開關器件提供可靠的驅動，確保在市電中斷時能夠迅速切換到備用電源，保障負載設備的正常運行。

汽車應用

滿足汽車電子系統對可靠性和安全性的嚴格要求，可用于電動汽車的電機驅動、電池管理等系統中。

工業電源

在工業電源中，驅動器能夠提高電源的轉換效率和穩定性，減少功率損耗，延長設備的使用壽命。

太陽能逆變器

為太陽能逆變器中的IGBT或MOSFET提供高效的驅動，將太陽能電池板產生的直流電轉換為交流電，并入電網或供負載使用。

設計注意事項

電源去耦

為了確保驅動器的穩定工作，需要在電源引腳（VDD1、VDD2和VEE2）附近連接合適的去耦電容。對于大多數應用，建議使用100 nF + 4.7μF低ESR陶瓷電容的并聯組合；對于柵極電容超過10 nF的IGBT模塊，可能需要更高的去耦電容值（如100 nF + 10μF）。

輸入保護

當應用中使用獨立或分離的電源為控制單元和驅動器輸入側供電時，所有輸入引腳都應通過串聯電阻進行保護，以防止在驅動器電源故障時，輸入保護電路過載而損壞驅動器。

布局設計

合理的布局設計對于減少電磁干擾和提高驅動器性能至關重要。應盡量縮短引腳之間的連線長度，特別是CLAMP引腳與IGBT/MOSFET柵極之間的連線，以降低寄生電感和電阻的影響。同時，參考推薦的布局圖（如圖35）進行設計，能夠更好地保證驅動器的穩定性和可靠性。

綜上所述，onsemi的NCx57080y和NCx57081y系列柵極驅動器憑借其出色的性能、豐富的功能和廣泛的應用場景，為電子工程師在設計高功率應用系統時提供了一個優秀的選擇。在實際應用中，我們需要根據具體的需求和工作條件，合理選擇驅動器的版本和配置，并注意相關的設計注意事項，以充分發揮其優勢，實現系統的高效、穩定運行。你在使用類似的柵極驅動器時，遇到過哪些問題或有什么獨特的設計經驗呢？歡迎在評論區分享交流。
