在電機驅動的項目應用上，為了防止過載和堵轉等異常情況的發生，往往都會實時檢測風扇電機的工作電流。這樣可以更好的控制、掌握電機的運行狀態，保障電機的正常運行。

客戶有一個無人機電調電機模塊項目，使用的是TI的物料，單個選型用INA 139。這是一顆耐壓40V的物料，受國際形勢和國產化驅動，想找國產料替換。

客戶要求可以做到到pin to pin替換，也可以對PCB板小作改動。但是需要性價比高，并且供貨穩定。

通過與客戶的充分溝通，我們了解到客戶項目的供電電壓、驅動電流等情況，綜合評估后給客戶推薦臺灣遠翔的高邊電流檢測芯片F(xiàn)P137。

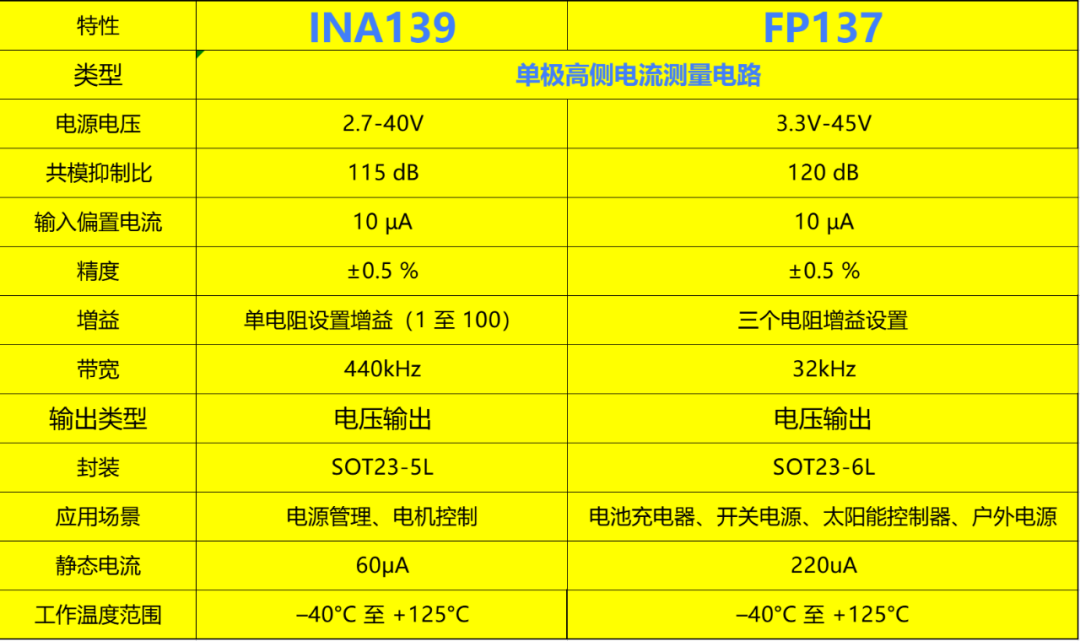

技術參數：

芯片腳位及封裝圖：

在封裝上，INA139為5引腳SOT-23，F(xiàn)P137為6引腳SOT-23。PCB設計上布局兼容，僅需根據新增引腳調整少量走線，典型應用電路也基本一致 。

電流檢測IC大家關注的重點主要就是耐壓，增益，耗電流方面的表現。

FP137的耐壓區間更高，并且可以獨立電源也可以接在一起。INA139是單電阻設置增益，在1-100之間；

而FP137是通過外部三個電阻去靈活設置任意增益值，增益值范圍更廣。

INA139的耗電流更小，僅為60uA，在一些要求不高但是需要節能電源管理的產品上更有優勢。

FP137采用SOT-23-6小體積封裝可直接從高邊取電，耐壓達45V，無需給它單獨配置供電芯片，從一定程度上也可節約產品空間和成本。

FP137、FP135 與 FP136 是一系列覆蓋 30V至90V 輸入電壓范圍的高端電流檢測芯片。該系列芯片能夠根據不同電壓等級，為電池管理系統（BMS）、電機驅動與工業電源等應用提供穩定可靠的電流采樣數據，從而為系統實現精準的監控與保護功能提供關鍵支持。
