在電子設計領域，模擬 - 數字轉換器（ADC）是連接現實世界模擬信號與數字系統的關鍵橋梁。今天，我們就來深入探討德州儀器（TI）的一款優秀產品——ADC122S051/ADC122S051Q 2通道、200 ksps至500 ksps 12位A/D轉換器。

文件下載：adc122s051.pdf

產品概述

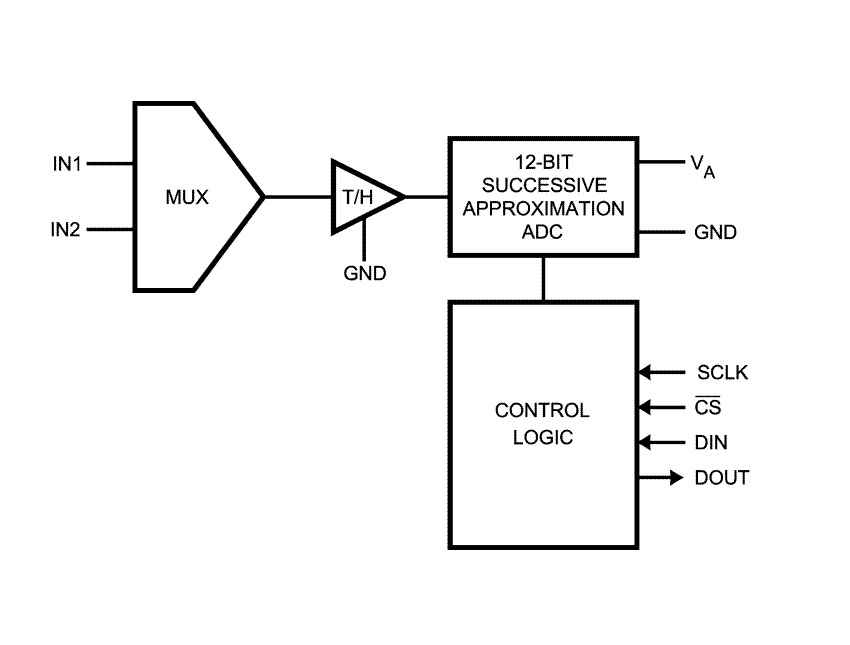

ADC122S051/ADC122S051Q是一款低功耗、雙通道CMOS 12位模擬 - 數字轉換器，配備高速串行接口。與傳統僅在單一采樣率下規定性能的做法不同，它在200 ksps至500 ksps的采樣率范圍內都有全面的性能指標。該轉換器基于逐次逼近寄存器（SAR）架構，內置跟蹤保持電路，可配置為接受一個或兩個輸入信號。其輸出串行數據為自然二進制格式，兼容SPI?、QSPI?、MICROWIRE和許多常見的DSP串行接口。

產品特性

多方面優勢顯著

• 寬采樣率范圍：在200 ksps至500 ksps的采樣率范圍內都能穩定工作，為不同應用場景提供了靈活的選擇。
• 雙輸入通道：可同時處理兩個模擬輸入信號，滿足多信號采集的需求。
• 可變電源管理：?jiǎn)?a target="_blank">電源供電，電壓范圍為2.7V - 5.25V，適應不同的電源環境。正常工作時，3V電源下功耗約為3.0 mW，5V電源下約為10 mW；進入掉電模式后，3V電源下功耗僅為0.14 μW，5V電源下為0.32 μW，有效降低了整體功耗。
• 汽車級應用認證：經過AEC - Q100測試，符合汽車應用要求，滿足汽車電子對可靠性和穩定性的嚴格標準。同時，滿足AEC - Q100 - 011 C2 CDM分類，具備良好的靜電放電（ESD）防護能力。

關鍵規格參數

靜態特性

動態特性

電源特性

引腳說明

工作原理

ADC122S051是基于電荷分配數模轉換器的逐次逼近型模擬 - 數字轉換器。在跟蹤模式下，開關SW1通過多路復用器將采樣電容連接到兩個模擬輸入通道之一，SW2平衡比較器輸入；在保持模式下，SW1將采樣電容連接到地，保持采樣電壓，SW2使比較器失衡，控制邏輯指示電荷分配DAC向采樣電容添加固定電荷量，直到比較器平衡，此時提供給DAC的數字字即為模擬輸入電壓的數字表示。

應用信息

操作要點

• 轉換過程：CS下降沿啟動一個串行幀，每個幀應包含16個SCLK周期的整數倍。在CS下降后的前3個SCLK周期，ADC處于跟蹤模式，采集輸入電壓；接下來的13個SCLK周期完成轉換并輸出數據，數據從第5個時鐘開始以MSB優先的方式輸出。
• 輸入選擇：每次轉換時，在CS下降后的前8個SCLK上升沿將數據時鐘輸入到DIN引腳，指示下一次轉換選擇的輸入通道。
• 電源管理：CS為高電平時，SCLK內部被關斷，ADC進入掉電模式；CS為低電平時，ADC正常工作。該ADC無需上電延遲或空轉換，上電后可立即對輸入進行采樣和轉換，首次轉換結果為IN1的輸入。

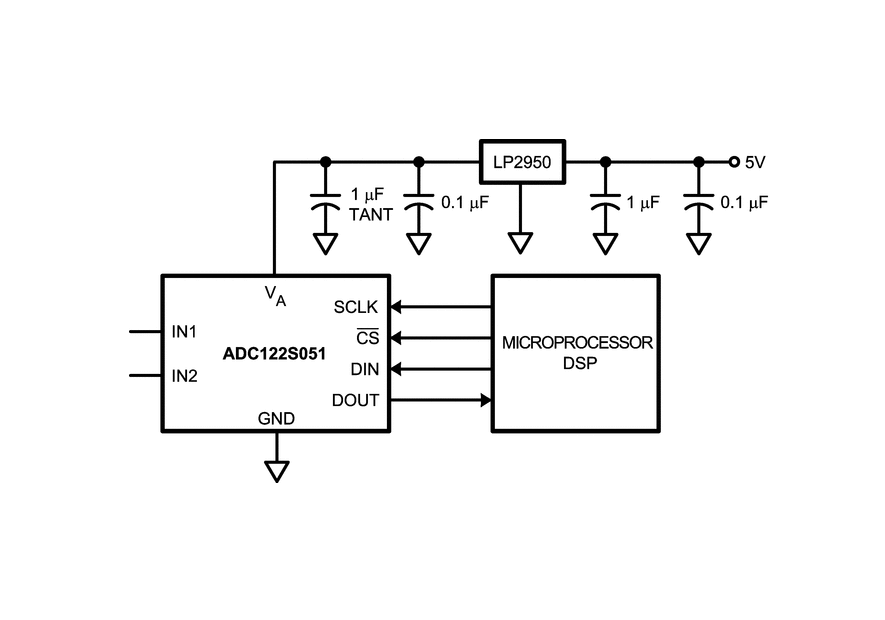

典型應用電路

典型應用中，可使用TI的LP2950低壓差電壓調節器為ADC122S051供電。電源引腳需通過靠近ADC的電容網絡進行旁路，以減少電源噪聲對ADC性能的影響。由于ADC的參考電壓為電源電壓，建議使用專用線性穩壓器或提供足夠的去耦措施，以確保電源干凈。也可使用精密參考源作為電源，以獲得最佳性能。

模擬輸入注意事項

模擬輸入通道的等效電路中，二極管D1和D2提供ESD保護，但輸入信號不應超過(VA + 300 mV)或(GND - 300 mV)，以免ESD二極管導通導致工作異常。為獲得最佳性能，應使用低阻抗源驅動ADC，同時可添加帶通或低通濾波器，減少諧波和噪聲，提高動態性能。

數字輸入輸出特性

數字輸出DOUT受電源電壓VA限制，不能超過該值。數字輸入引腳不易發生閂鎖，雖然不推薦，但SCLK、CS和DIN可在VA施加前激活，不會有閂鎖風險。

電源管理與噪聲考慮

• 電源管理：CS為低電平時，ADC完全上電；CS為高電平時，ADC完全掉電，但在一次轉換的第16個下降沿和下一次轉換的第1個下降沿之間，ADC會自動進入掉電模式。用戶可通過減少單位時間內的轉換次數來降低功耗，功率消耗與吞吐量的關系曲線接近線性，因?yàn)榈綦娔Ｊ较碌墓臉O小，實際應用中可忽略不計。
• 電源噪聲：輸出負載電容的充放電會導致電源電壓變化，可能影響ADC的SNR和SINAD性能。為減少電源噪聲，應盡量減小輸出負載電容；若負載電容大于35 pF，可在ADC輸出端靠近引腳處添加100 Ω串聯電阻，限制輸出電容的充放電電流，改善噪聲性能。

總結

ADC122S051/ADC122S051Q憑借其寬采樣率范圍、低功耗、多通道輸入和良好的抗干擾能力等優點，適用于便攜式系統、遠程數據采集、儀器儀表和控制系統等多種應用場景。在實際設計中，我們需要根據具體需求合理選擇電源、優化輸入輸出電路，并注意電源管理和噪聲抑制，以充分發揮該ADC的性能優勢。大家在使用過程中遇到過哪些問題呢？歡迎在評論區分享交流。
