在電子設計領域，模擬 - 數字轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們將深入探討德州儀器（TI）的ADC121S051，這是一款高性能的單通道12位A/D轉換器，具有廣泛的應用前景。

文件下載：adc121s051.pdf

一、產品概述

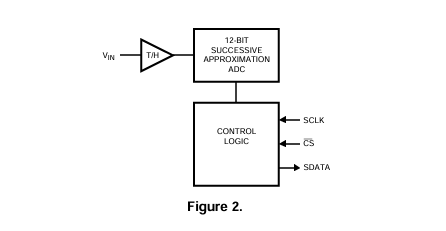

ADC121S051是一款低功耗、單通道CMOS 12位模擬 - 數字轉換器，配備高速串行接口。與傳統僅在單一采樣率下規定性能的做法不同，它在200 ksps至500 ksps的采樣率范圍內都有全面的性能規格。該轉換器基于逐次逼近寄存器（SAR）架構，并內置跟蹤保持電路。其輸出串行數據為直二進制格式，兼容SPI?、QSPI?、MICROWIRE和許多常見的DSP串行接口。

產品特性

1. 寬采樣率范圍：在200 ksps至500 ksps范圍內全面規格化，適應不同應用需求。
2. 低功耗設計：采用單電源供電，電壓范圍為2.7V - 5.25V，正常功耗在不同電源電壓下表現出色，如3.6V供電時典型功耗為1.7 mW，5.25V供電時為8.7 mW，且具有掉電功能，可將功耗降至低至2.6 μW。
3. 封裝形式多樣：提供6引腳WSON和SOT - 23封裝，便于不同場景的設計布局。
4. 接口兼容性強：與SPI?、QSPI?、MICROWIRE和DSP兼容，方便與各種數字系統集成。

應用領域

1. 便攜式系統：低功耗特性使其非常適合電池供電的便攜式設備，如手持儀器、可穿戴設備等。
2. 遠程數據采集：在遠程監測和數據采集系統中，能夠高效地將模擬信號轉換為數字信號進行傳輸和處理。
3. 儀器儀表和控制系統：為各類儀器儀表和控制系統提供高精度的模擬信號數字化解決方案。

二、關鍵規格參數

靜態特性

• 分辨率：無丟失碼的分辨率為12位，確保了高精度的轉換。
• 積分非線性（INL）：在不同電源電壓范圍內，INL的典型值和最大值都有明確的規格，如在2.7V - 3.6V時，典型值為+0.45 / - 0.40 LSB，最大值為±1.0 LSB。
• 差分非線性（DNL）：同樣在不同電源電壓下有詳細的規格，如2.7V - 3.6V時，典型值為+0.50 / - 0.25 LSB，最大值為+1.0 / - 0.9 LSB。

動態特性

• 信噪比（SNR）：典型值為72.0 dB，保證了良好的信號質量。
• 總諧波失真（THD）：在2.7V - 5.25V電源電壓下，典型值為 - 83 dB，有效減少了諧波干擾。
• 無雜散動態范圍（SFDR）：典型值為84 dB，提高了信號的純凈度。

電源特性

• 電源電壓范圍：2.7V - 5.25V，適應不同的電源環境。
• 正常模式功耗：在不同電源電壓和采樣率下有明確的功耗數據，方便進行電源設計和功耗評估。

三、引腳說明與連接

引腳描述

連接注意事項

在實際設計中，要注意電源引腳的旁路電容布局，盡量靠近芯片引腳，以減少電源噪聲對轉換器性能的影響。同時，要確保數字輸入和輸出引腳的信號質量，避免信號干擾。

四、工作模式與操作

工作模式

ADC121S051有正常模式和關機模式兩種工作模式。

• 正常模式：將CS拉低可進入正常模式，此時轉換器進行轉換操作。為了獲得最快的吞吐量，應讓轉換器一直處于正常模式，即CS在轉換開始后的第10個SCLK下降沿之后保持低電平。
• 關機模式：在轉換過程中，若在第2個至第10個SCLK下降沿之間將CS拉高，轉換器將進入關機模式，此時模擬電路關閉，功耗大幅降低。

操作流程

1. 采樣過程：當CS下降沿到來時，轉換器從跟蹤模式進入保持模式，采樣輸入信號。
2. 轉換過程：控制邏輯通過電荷分配DAC對采樣電容進行電荷調整，直到比較器平衡，此時得到的數字字即為模擬輸入電壓的數字表示。
3. 數據讀出：轉換完成后，通過16個SCLK周期將12位數據和3個前導零位從SDATA引腳輸出。

五、典型應用電路設計

電源設計

在典型應用中，建議使用專用的線性穩壓器為ADC供電，如National Semiconductor的LP2950低 dropout電壓調節器，以減少電源噪聲對轉換器性能的影響。同時，要在電源引腳附近設置電容網絡進行旁路濾波。

模擬輸入設計

模擬輸入引腳應避免超出(VA + 300 mV)或(GND - 300 mV)的范圍，以防止ESD二極管導通影響性能。為了獲得最佳性能，應使用低阻抗源驅動ADC，并添加抗混疊濾波器。

數字接口設計

數字輸入引腳（SCLK和CS）的電壓范圍為 - 0.3V至+5.25V，與電源電壓無關，這使得ADC可以與各種邏輯電平的數字系統接口。

六、性能考慮與優化

吞吐量計算

吞吐量取決于SCLK的頻率和兩次轉換之間的時間間隔。在最大指定SCLK頻率下，使用20個SCLK幀可以獲得最大確保吞吐量。例如，在SCLK為20 MHz時，最大吞吐量可達1 MSPS；在SCLK為1 MHz時，吞吐量為50 KSPS。

電源管理

在電源管理方面，要注意轉換器的上電時間，首次上電或從關機模式返回正常模式后，需要進行一次“虛擬”轉換，之后才能進行正常轉換。同時，可以通過調整正常模式和關機模式的時間比例來平衡吞吐量和功耗。

噪聲考慮

為了減少電源噪聲對轉換器性能的影響，應盡量減小輸出負載電容，并在ADC輸出端使用100 Ω的串聯電阻。

七、總結

ADC121S051以其高性能、低功耗、寬采樣率范圍和良好的接口兼容性，成為了眾多應用領域的理想選擇。在設計過程中，我們需要充分考慮其引腳特性、工作模式、電源管理和噪聲等因素，以確保轉換器能夠發揮最佳性能。希望通過本文的介紹，能幫助電子工程師們更好地理解和應用ADC121S051，為實際項目帶來更優的解決方案。

大家在使用ADC121S051的過程中，有沒有遇到過什么特別的問題或者有什么獨特的設計經驗?zāi)?？歡迎在評論區分享討論。
