在電子工程師的日常工作中，模擬 - 數字轉換器（ADC）是不可或缺的關鍵組件。今天，我們來深入了解一款性能出色的單通道10位A/D轉換器——ADC101S051，它來自德州儀器（TI），在眾多應用場景中展現出了獨特的優勢。

文件下載：adc101s051.pdf

特性與優勢

多特性加持

ADC101S051具備一系列令人矚目的特性。它的采樣率范圍廣泛，能在200到500 ksps之間靈活調整，滿足不同應用對采樣速度的需求。同時，采用6引腳WSON和SOT - 23封裝，體積小巧，便于在各種電路板上布局。在功耗管理方面，它支持可變功率管理，采用2.7V - 5.25V的單電源供電，且具有較低的功耗。其接口兼容性也十分出色，與SPI?/QSPI?/MICROWIRE/DSP等標準兼容，方便與其他設備進行連接。此外，ADC101S051Q還通過了AECQ100 Grade 1認證，適用于汽車等對可靠性要求較高的應用場景。

關鍵性能指標

從關鍵性能指標來看，它的差分非線性（DNL）典型值為 +0.15 / -0.11 LSB，積分非線性（INL）典型值為 +0.15 / -0.09 LSB，信號 - 噪聲比（SNR）典型值達到61.6 dB，展現出了較高的轉換精度和信號質量。在不同電源電壓下，其功耗也有所不同，例如在3.6V電源下，典型功耗為2.7 mW；在5.25V電源下，典型功耗為9.7 mW。

應用領域廣泛

ADC101S051的應用領域十分廣泛。在便攜式系統中，其低功耗和小封裝的特性使其成為理想選擇，能夠有效延長設備的續航時間。在遠程數據采集方面，它可以準確地將模擬信號轉換為數字信號，實現數據的可靠傳輸。在儀器儀表和控制系統中，高精度的轉換性能能夠確保系統的穩定運行。此外，由于ADC101S051Q的汽車級認證，它在汽車電子領域也有很大的應用潛力。

技術細節剖析

架構與工作原理

ADC101S051基于逐次逼近寄存器（SAR）架構，內部包含跟蹤 - 保持電路。在跟蹤模式下，開關SW1將采樣電容連接到輸入，SW2平衡比較器輸入；當CS引腳變?yōu)榈碗娖綍r(shí)，設備進入保持模式，此時SW1將采樣電容連接到地，保持采樣電壓，SW2使比較器失衡?？刂七壿嫊?huì)指示電荷分配DAC從采樣電容中添加或減去固定量的電荷，直到比較器平衡，此時提供給DAC的數字字就是模擬輸入電壓的數字表示。在第13個SCLK上升沿，設備從保持模式切換回跟蹤模式。

引腳功能

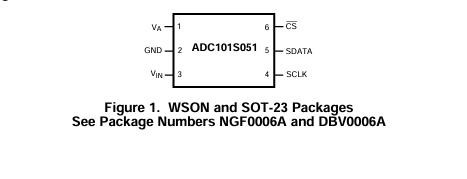

該轉換器共有6個引腳，每個引腳都有其特定的功能。VIN為模擬輸入引腳，信號范圍從0V到VA；SCLK是數字時鐘輸入，直接控制轉換和讀出過程；SDATA是數字?jǐn)?shù)據輸出，輸出樣本在SCLK引腳的下降沿從該引腳時鐘輸出；CS是芯片選擇引腳，其下降沿啟動轉換過程；VA是正電源引腳，應連接到2.7V - 5.25V的穩定電源，并通過電容進行旁路；GND是電源和信號的接地引腳。

電氣特性

在電氣特性方面，ADC101S051在不同的電源電壓和采樣率下都有明確的性能指標。例如，在靜態轉換特性方面，分辨率為10位，無丟失碼；INL和DNL在不同電源電壓范圍內有相應的典型值和極限值。在動態轉換特性方面，SINAD、SNR、THD等指標也能滿足大多數應用的需求。同時，其數字輸入和輸出特性、電源特性等也都有詳細的規定，為工程師的設計提供了準確的參考。

時序規格

ADC101S051的時序規格對于確保其正常工作至關重要。例如，CS脈沖寬度、CS到SCLK的建立時間、數據訪問時間等都有嚴格的要求。在不同的電源電壓下，這些時序參數可能會有所不同，工程師在設計時需要根據實際情況進行合理設置。

應用與操作要點

操作模式

ADC101S051有正常模式和關機模式兩種操作模式。在正常模式下，將CS引腳拉低即可啟動轉換過程，為了獲得最快的吞吐量，應使設備始終處于正常模式。而關機模式適用于不需要連續采樣或可以犧牲吞吐量來換取低功耗的應用場景。當CS引腳在SCLK的第2個到第10個下降沿之間被拉高時，設備進入關機模式；再次將CS引腳拉低，設備將重新啟動，但需要進行一次“虛擬”轉換，之后才能正常進行轉換。

吞吐量計算

吞吐量取決于SCLK的頻率以及兩次轉換之間的時間間隔。在最大指定的SCLK頻率下，使用20個SCLK幀可以獲得最大指定的吞吐量。例如，當SCLK為20MHz時，最大吞吐量可達1MSPS；當SCLK為1MHz時，通過合理設置時鐘周期，吞吐量可以達到62.5KSPS。

模擬輸入處理

在處理模擬輸入時，需要注意避免輸入信號超出（VA + 300 mV）或（GND - 300 mV）的范圍，以免ESD二極管導通導致設備工作異常。為了獲得最佳性能，應使用低阻抗源驅動ADC，并添加抗混疊濾波器，特別是在采樣交流信號時。

數字輸入輸出

ADC的數字輸入（SCLK和CS）與模擬輸入的最大額定值不同，數字輸入引腳相對于GND的電壓限制為 +5.25V，與電源電壓VA無關，這使得它能夠與各種邏輯電平的設備進行接口。

電源管理與噪聲考慮

ADC在啟動或從關機模式恢復到正常模式時需要一定的時間進行上電，相當于進行一次“虛擬”轉換。在連續正常模式下運行時，最大指定吞吐量為fSCLK / 20。為了降低功耗，可以通過調整SCLK頻率和轉換次數來實現。同時，電源噪聲會對ADC的性能產生影響，因此應盡量減小輸出負載電容，并在ADC輸出端使用100Ω的串聯電阻，以限制輸出電容的充放電電流，保持噪聲性能。

總結

ADC101S051以其廣泛的采樣率范圍、低功耗、高精度以及良好的兼容性等優點，在眾多應用領域中具有很大的優勢。電子工程師在設計時，需要根據具體的應用需求，合理選擇操作模式、設置時序參數、處理模擬和數字輸入輸出，并注意電源管理和噪聲問題，以充分發揮該轉換器的性能。你在使用類似的ADC時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
