一、概述

在冶金行業高負荷、高風險的供電環境下，關鍵供電線路的穩定運行直接影響生產安全與經濟效益。傳統人工巡檢難以實時掌握高壓開關柜、電纜接頭等關鍵節點的溫度變化，而無線測溫技術通過在線實時監測，為冶金企業提供了安全的解決方案。本文將從系統架構、技術優勢及實施要點三個方面對該方案展開探討。

二、系統架構：分層設計實現準確感知

無線測溫系統采用三層架構，確保數據采集、傳輸與分析協同：

感知層：在斷路器觸頭、母線連接點等供電線路關鍵節點部署無線溫度傳感器，通過高精度測溫元件實時采集溫度數據，并借助無線射頻技術傳輸信息。傳感器需具備防水防塵、耐高溫等特性，以適應冶金車間的復雜環境。

網絡層：通過測溫通信終端匯聚各傳感器數據，采用低功耗無線傳輸技術將數據上傳至管理平臺。該層需解決強電磁干擾問題，保障信號穩定傳輸。

應用層：基于云平臺或本地服務器實現數據可視化與智能分析，支持PC端、移動端等多終端訪問，具備實時報警、歷史數據追溯等功能，為運維決策提供支持。

三、技術優勢：實時監測與風險預警

相比傳統測溫方式，無線測溫系統能提升供電線路的安全性與可靠性：

實時在線監測：傳感器以分鐘級頻率更新數據，可及時發現溫升異常，避免因溫度累積引發設備故障。例如在高壓開關柜中，系統能準確捕捉觸頭接觸不良導致的局部過熱，預防短路事故。

智能預警機制：支持多級報警閾值設定，通過聲光、短信等多種方式推送告警信息，推動運維模式從“被動處置”向“主動預防”轉變。

降低運維成本：減少人工巡檢頻率及高空作業風險，同時依托數據分析優化設備維護周期，延長供電線路使用壽命。

四、實施要點：適配場景與持續優化

冶金企業在部署無線測溫系統時，應著重關注以下環節：

傳感器選型與安裝：依據供電線路電壓等級選用相應耐壓等級的傳感器，通過粘貼或固定方式確保與被測點緊密接觸。在電纜接頭等位置應注意避免因通風不良導致測量誤差。

抗干擾設計：針對冶金車間內的強電磁環境，可采用跳頻通信技術或屏蔽材料，減少信號傳輸中斷的風險。

系統集成與擴展：將系統與現有電力監控平臺對接，實現溫度數據與負荷、電流等參數的關聯分析，為預防性維護提供數據支撐。

五、安科瑞無線測溫監測系統

5.1 系統功能概述

該裝置適用于高、低壓開關柜內的電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度在線監測，可有效識別因氧化、松動、積塵等因素導致的接觸電阻加大和過熱隱患，提升設備安全水平，持續準確反映設備運行狀態，降低事故發生率。

Acrel-2000T無線測溫監控系統通過RS485總線或以太網與間隔層設備通信，支持Modbus-RTU、Modbus-TCP等國際標準傳輸規約，具備較高的安全性、可靠性與開放性。系統提供遙信、遙測、遙控、遙調、參數設置、事件報警、曲線分析、棒圖展示、報表生成及用戶管理等功能，可監測無線測溫系統的設備運行狀態，實現快速報警與故障預防。

5.2 應用場景

適用于泛在電力物聯網、鋼廠、化工、水泥、數據中心、醫院、機場、電廠、煤礦等各類廠礦企業及變配電所中的電力設備溫度監測。

5.3 系統架構

5.4 平臺功能

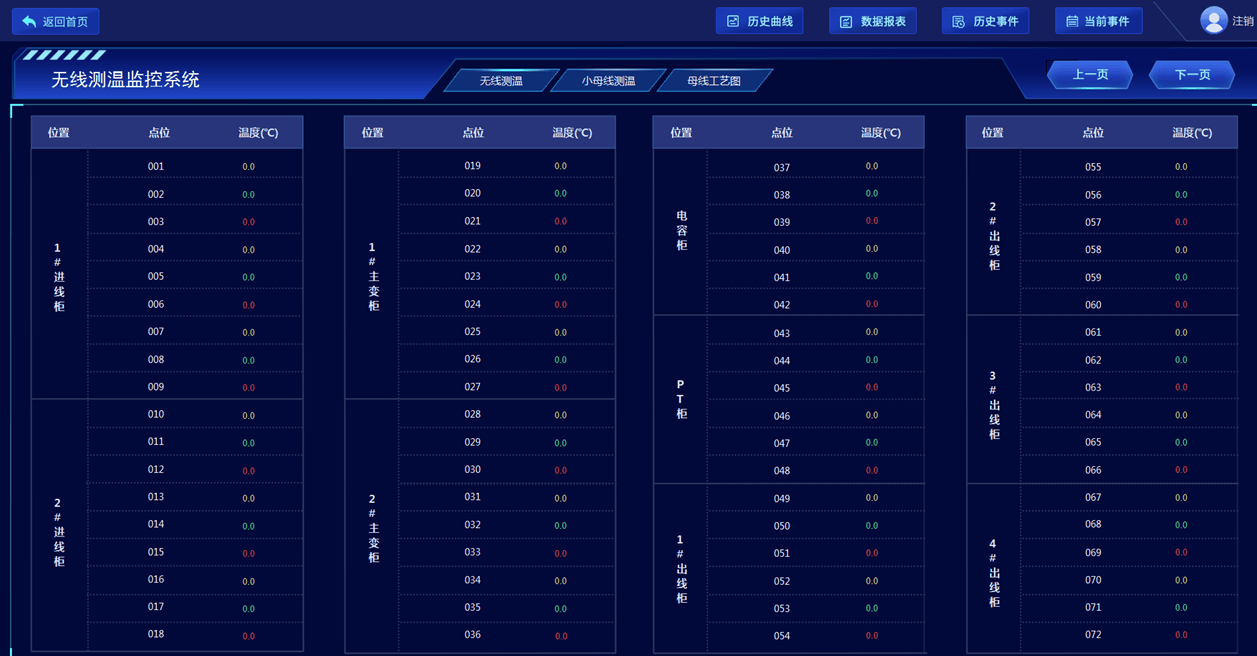

5.4.1 實時監測

安科瑞 Acrel-2000T 無線測溫系統人機界面友好，能夠以配電一次圖的形式直觀顯示各測溫節點的溫度數據，及有關故障、告警等信號。

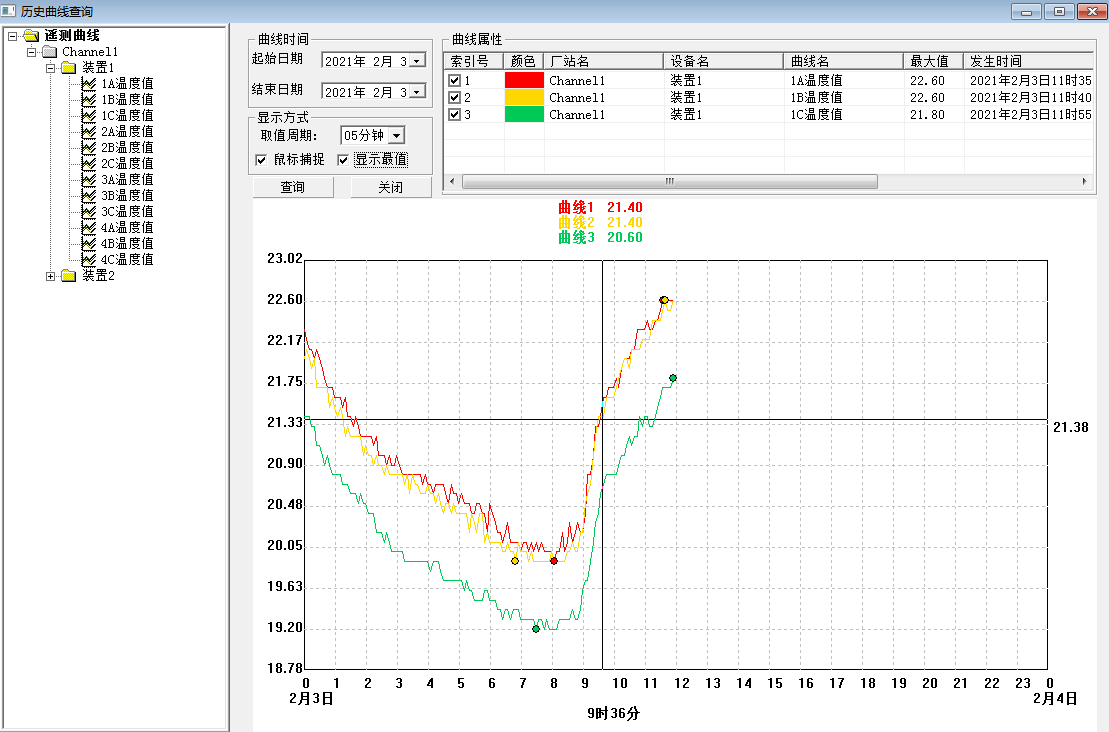

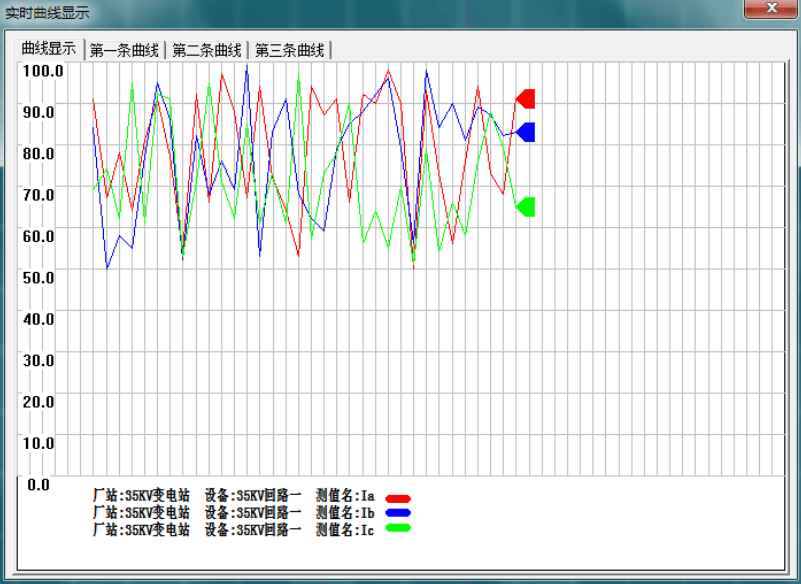

5.4.2 詳細溫度查詢

歷史溫度曲線、實時溫度曲線查詢、實時溫度數據查詢

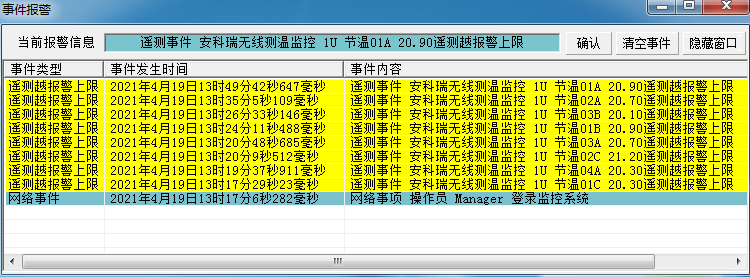

5.4.3 實時報警

Acrel-2000T 無線測溫監控系統具有實時報警功能，系統能夠?qū)囟仍较薜仁录l(fā)出告警。

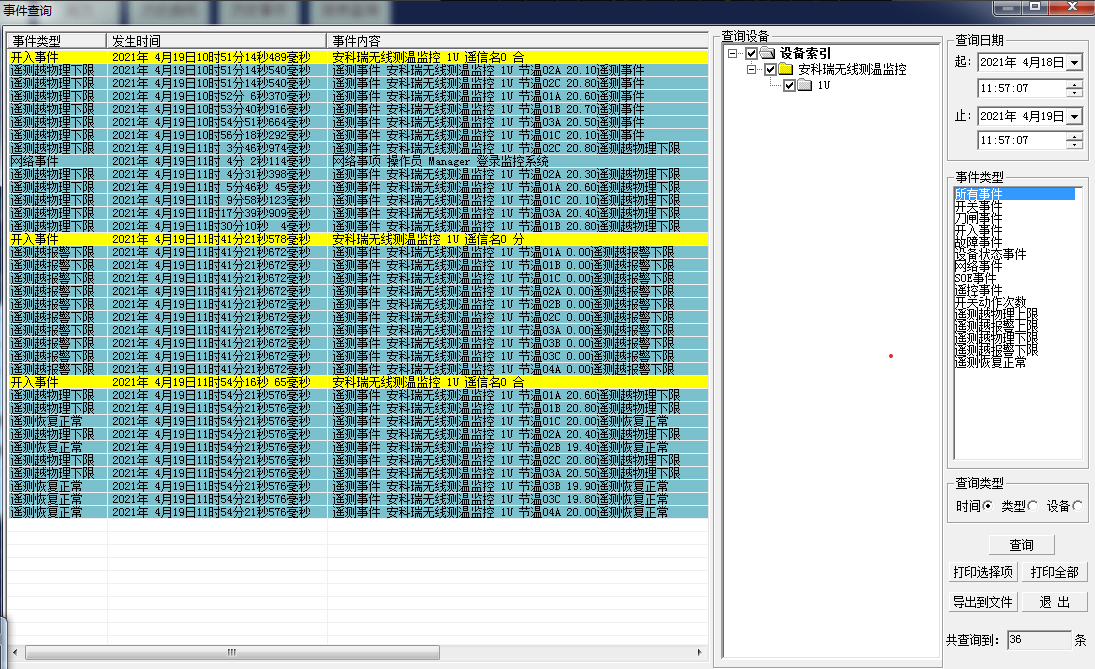

5.4.4 歷史事件查詢

安科瑞 Acrel-2000T 無線測溫監控系統能夠?qū)Ω邷馗婢录涗涍M行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析?？梢园磿r間、類型和設備進行查詢和排序。
