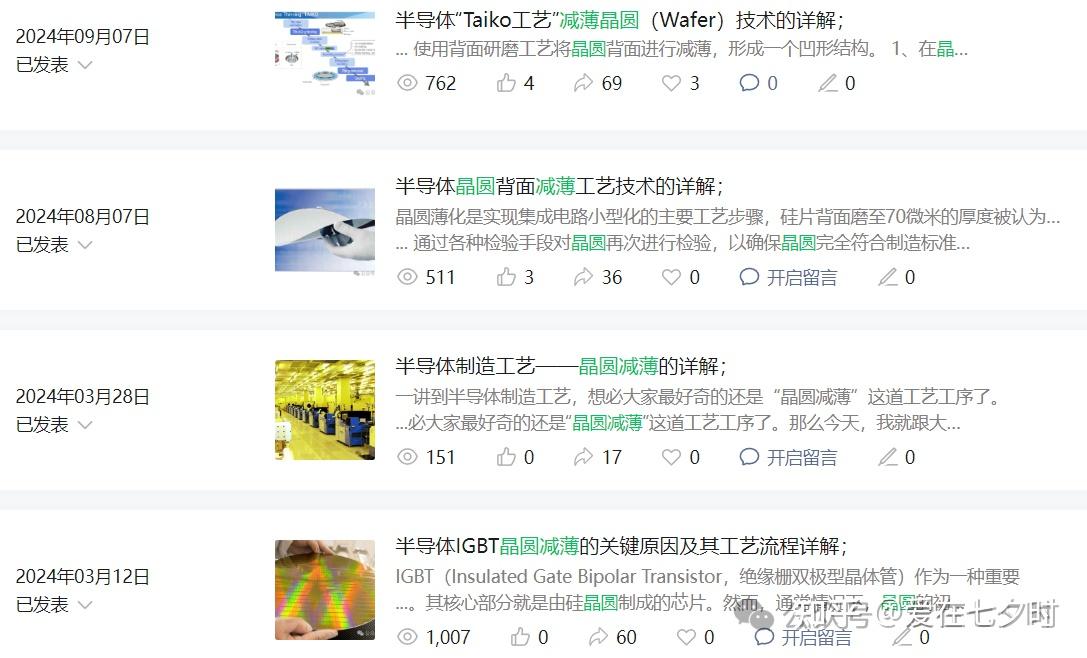

晶圓減?。℅rinder）是半導體制造過程中一個關鍵的步驟，它主要是為了滿足芯片在性能、封裝、散熱等方面的需求。隨著技術的不斷進步，晶圓減薄已經成為現代芯片制造中的標準工藝之一，尤其是在封裝和集成電路設計方面發揮著重要作用。以下是我曾分享的一些關于晶圓減薄工藝技術的詳細介紹。

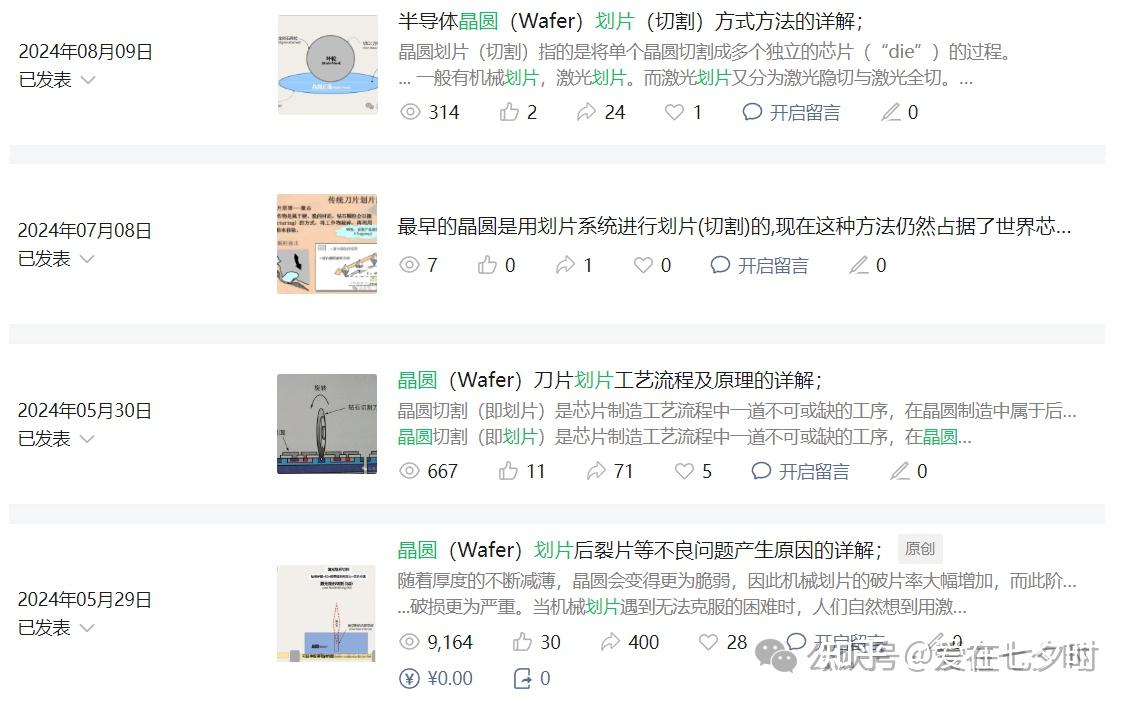

而晶圓做了減薄之后的劃片工藝同樣也是半導體制造中的關鍵步驟，用于將大尺寸晶圓分割成單個芯片。該工藝需在芯片完成前道工藝制程和電性能測試后進行，并直接影響封裝成品的可靠性。以下是我曾分享的一些關于晶圓劃片工藝技術的詳細介紹。

那么，今天主要跟大家分享的是比較系統性的關于半導體晶圓減薄&劃片工藝技術的一個培訓課件，希望有興趣的朋友可以一起多交流學習，同時，如有遺漏或是錯誤的地方，也希望多多批評指正。

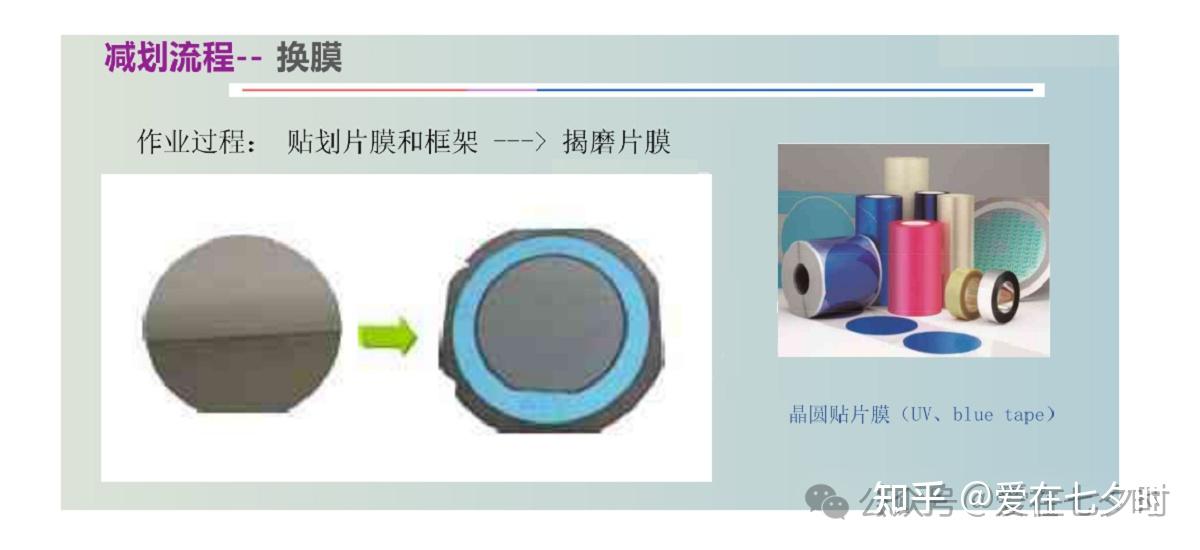

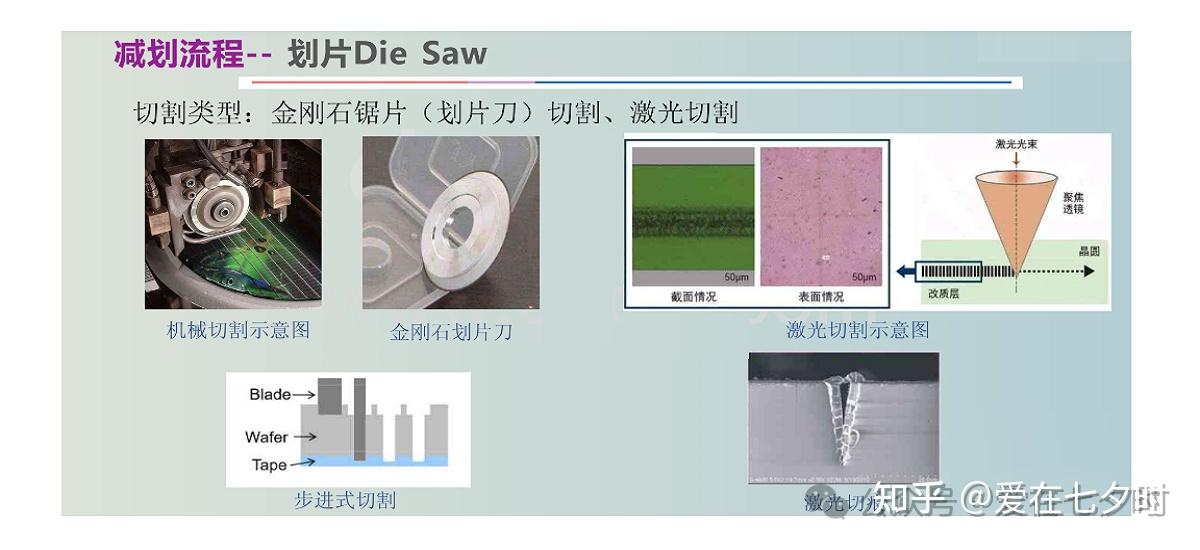

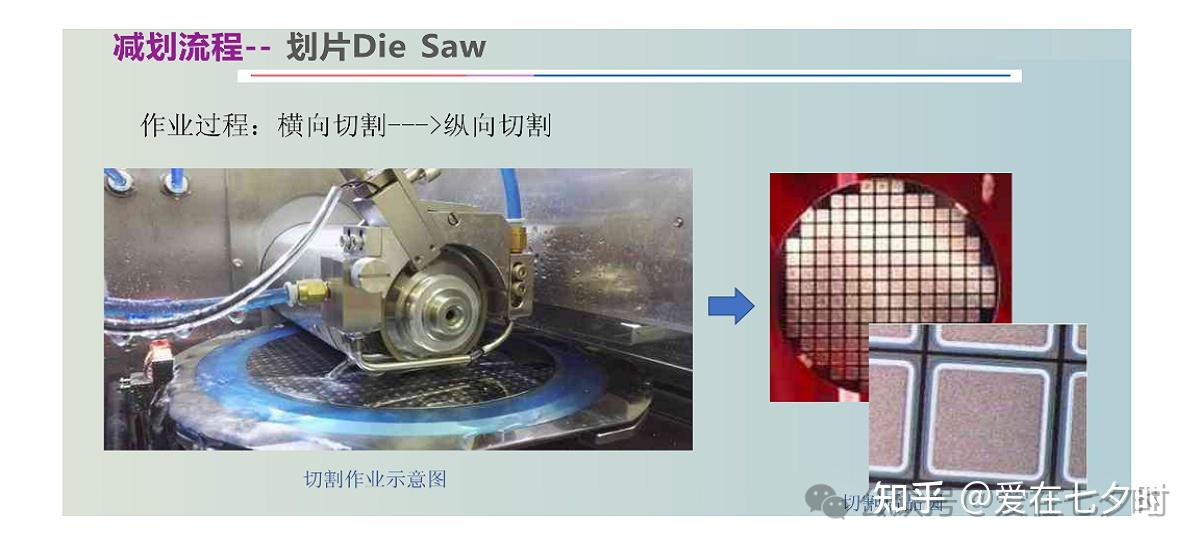

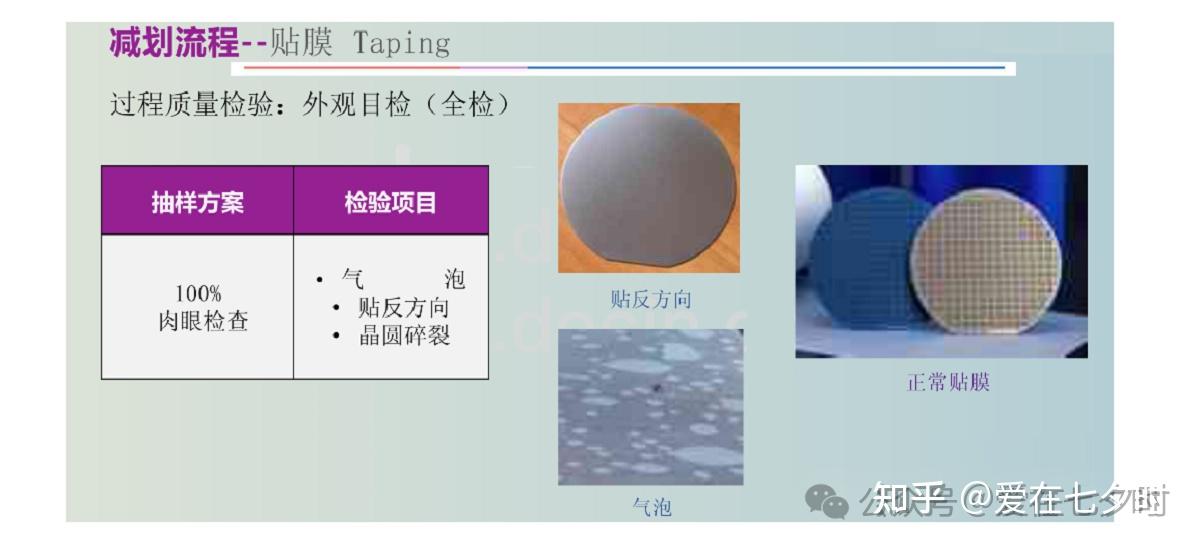

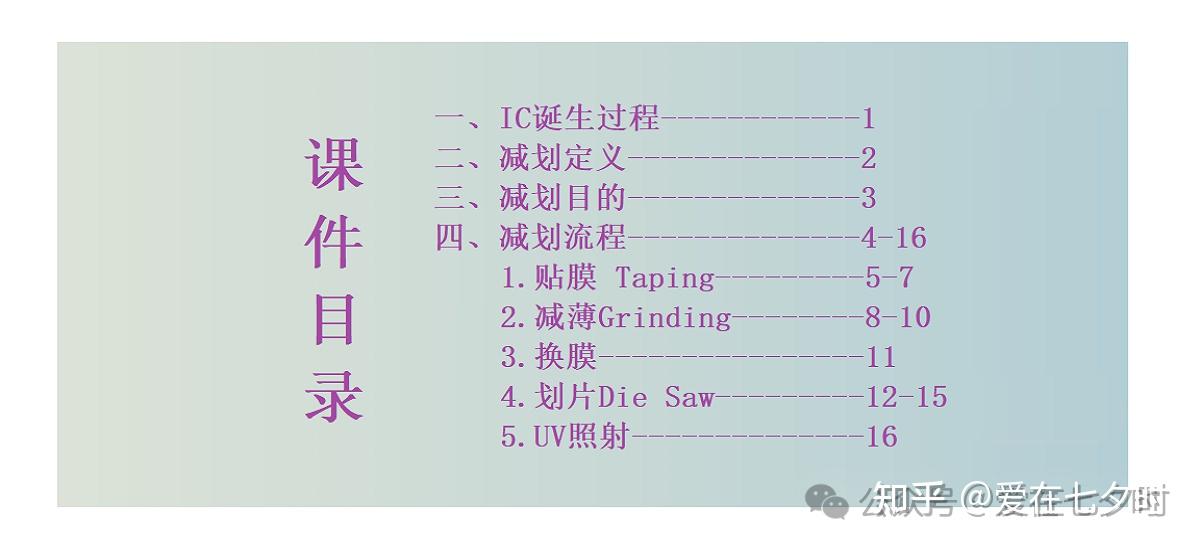

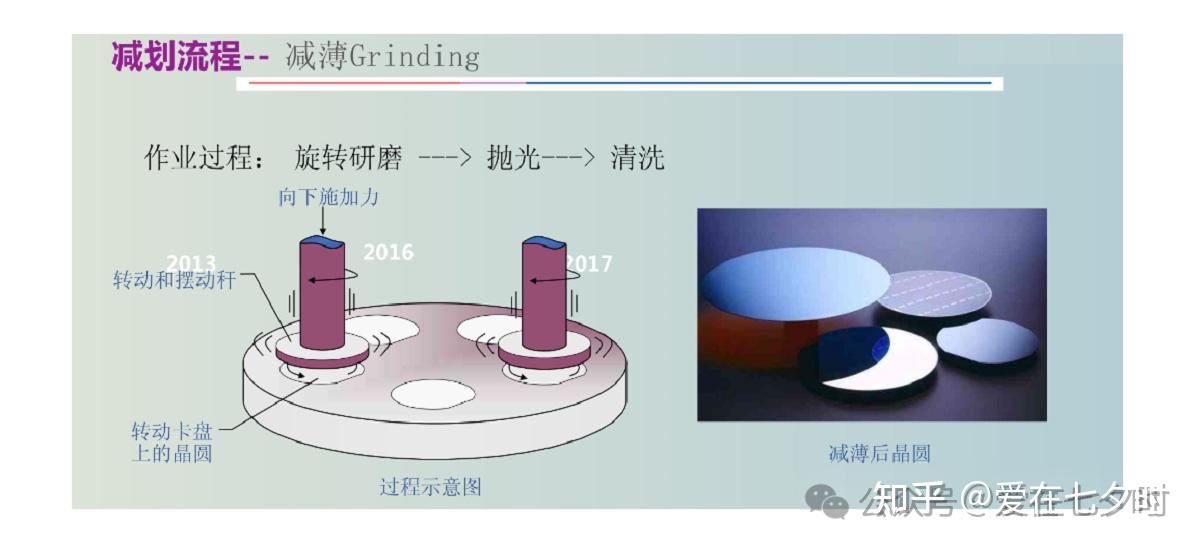

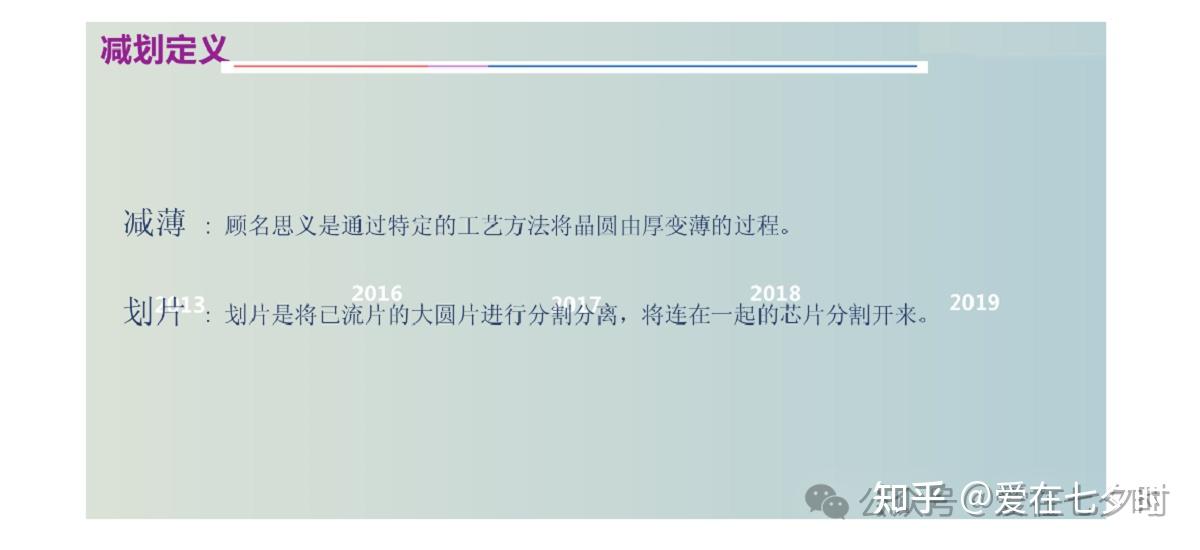

一、課件內容分享

晶圓減薄的主要目的包括以下幾個方面：

1. 提高散熱性能

解釋?zhuān)壕A減薄可以顯著改善芯片的散熱性能。較薄的晶圓能夠更快地將熱量傳導出去，從而避免芯片過熱，提高設備的可靠性和性能。

步驟：減薄后的晶圓在封裝和測試階段需要進行熱管理設計，以確保其能夠在實際應用中有效散熱。

2. 適應封裝需求

解釋?zhuān)含F(xiàn)代半導體器件越來越追求輕薄短小的封裝形式。較薄的晶圓可以使得封裝更緊湊，從而滿足移動設備等對小尺寸和輕重量的要求。

步驟：在減薄晶圓后，需進行后續的封裝工藝，如倒裝芯片（flip-chip）封裝，以保證薄晶圓的機械強度和電氣連接。

3. 增加機械柔韌性

解釋?zhuān)簻p薄后的晶圓更加柔韌，可以適應一些特定的應用需求，如可穿戴設備或柔性電子產品。

步驟：在晶圓減薄后，需要在后續工藝中進行機械強度和韌性的測試，確保其能夠在實際使用中經受住各種應力。

4. 提高器件性能

解釋?zhuān)簻p薄晶圓后，可以減少寄生效應，尤其是在高頻應用中。較薄的晶圓能夠減少晶圓上的寄生電容，從而提高器件的電氣性能。

步驟：進行減薄后的晶圓需要通過一系列的電氣性能測試，確保其在高頻應用中的性能提升。

5. 提高良率

解釋?zhuān)簻p薄工藝可以去除晶圓表面的部分缺陷，提高最終的芯片良率。通過減薄可以去除一些制造過程中引入的表面應力和缺陷。

步驟：在減薄過程中需要使用精密的磨削和拋光工藝，以保證去除缺陷的同時，不引入新的缺陷。

二、晶圓減薄&劃片工藝技術的未來展望

隨著芯片尺寸的進一步縮小以及新型封裝技術（如2.5D、3D封裝）的發展，晶圓減薄工藝將繼續進化，向著更高的精度、更低的成本和更高的生產效率邁進。技術的不斷創新將推動半導體行業的快速發展，滿足日益增長的市場需求?？偟膩?lái)說，晶圓減薄技術對于現代半導體產業至關重要，不僅關系到芯片的尺寸、性能、可靠性等關鍵指標，還在推動集成電路和高端電子設備向更高效、更小型化方向發展中發揮著核心作用。

而隨著人工智能和自動化技術的持續進步，未來全自動晶圓劃片機的功能預計將更加成熟。一方面，AI技術的集成能夠進一步提升劃片的精準度和效率，預測和分析生產過程中可能出現的問題，提高設備的自適應能力。另一方面，隨著材料科技的發展，新型半導體材料的出現將推動設備技術的持續更新與升級，衍生出更多優化的生產方案。

總結而言，全自動晶圓劃片機憑借其高精度、高效生產、環境友好等特點，已成為半導體制造領域的核心利器。隨著行業需求和技術的不斷演進，全自動晶圓劃片機將在推動半導體產業的發展方面發揮越來越重要的作用。行業內的各大企業也將繼續關注這一技術的發展動向，以搶占市場先機，提升自身的競爭力。

因此，半導體晶圓的減薄和劃片工藝技術的應用優勢及未來趨勢，對半導體制造行業的從業者而言，是一項必不可少的任務。
