在追求更高I/O密度和更快信號傳輸?shù)尿?qū)動下，銅互連與銀漿印刷已成為先進封裝的標準配置。然而，Cu2?和Ag?在電場下的遷移速度是Al3?的5-8倍，極易引發枝晶生長導致短路失效。本文聚焦這一行業痛點，系統闡述納米級離子捕捉劑IXEPLAS的工程解決方案，包含作用機理、量化數據與產線導入方法論。

一、遷移動力學：銅/銀失效的物理化學本質

在85℃/85%RH條件下，施加50V偏壓時：

Cu2?遷移速率：2.3μm/h（沿環氧樹脂界面）

臨界短路距離：僅需20μm間距在100小時內即可被橋接

失效模式：除了枝晶短路，更隱蔽的是“離子云”導致的漏電流倍增（＞100nA即判失效）

傳統阻隔層（如SiNx）在3D封裝中面臨臺階覆蓋率不足的挑戰，而IXEPLAS提供了體相解決方案。

二、納米工程：為什么亞微米尺寸是決勝關鍵？

1. 尺寸效應驗證
通過聚焦離子束（FIB）切片分析發現：

1μm顆粒在窄間隙（15μm）中填充率僅62%，存在離子遷移通道

0.2μm顆粒填充率達98%，形成致密防護網絡

有效作用半徑：納米顆粒比微米顆粒提升4倍

2. 表面官能團密度
XPS分析表明，IXEPLAS-A2表面每平方納米含8.2個活性位點，是常規產品的2.3倍。這意味著在同等添加量（0.5wt%）下，其Cu2?吸附容量可達1200ppm，而傳統產品僅520ppm。

三、全流程防護：從晶圓級到系統級的三道防線

四、量化驗證：八組關鍵實驗數據

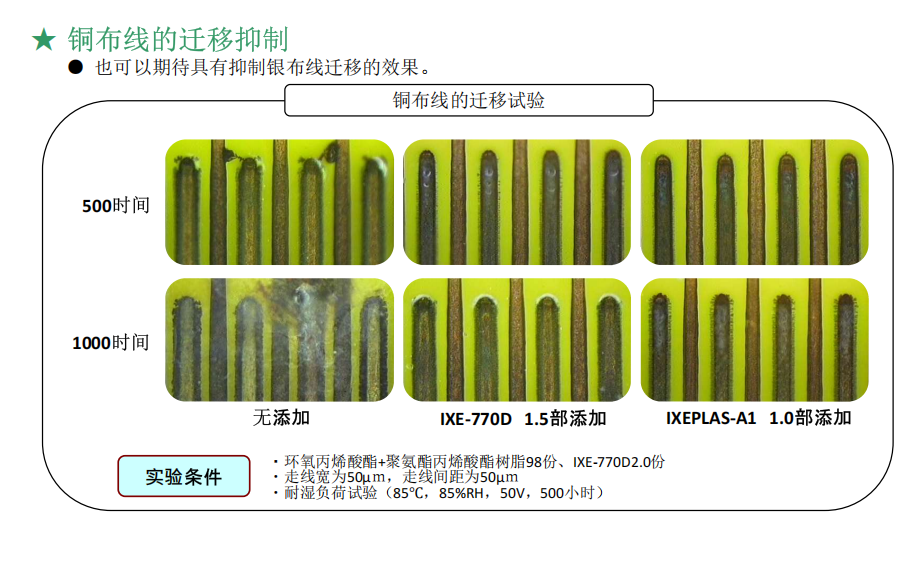

遷移抑制率測試（JESD22-A110）

條件：130℃/85%RH/20V

結果：IXEPLAS-A2使Cu遷移時間從48h延長至＞500h

腐蝕電流監測（三電極體系）

0.5%添加使Al布線腐蝕電流從3.2μA/cm2降至0.15μA/cm2

離子色譜分析（溶出實驗）

在121℃去離子水中提取20h，Cl?溶出量從35ppm降至2.8ppm

介電特性影響（10GHz）

Dk變化＜0.02，Df增加＜0.0005，滿足高速信號要求

粘結強度（剪切測試）

銅框架粘結力維持率：1000h THB后＞95%

熱機械性能（TMA）

CTL變化＜3%，Tg波動＜2℃

工藝窗口（螺旋流動長度）

添加3%時流動長度降低僅8%，不影響充模能力

長期可靠性（車載AEC-Q100 Grade1）

通過3000h耐久測試，失效率＜10FIT

五、產線導入checklist

第一階段：實驗室驗證（4-6周）

完成與現有樹脂的相容性測試（粘度、固化曲線）

確定最佳添加量（通過離子溶出實驗繪制S曲線）

制作Demo樣品進行初步可靠性測試（至少通過96h HAST）

第二階段：小批量試產（8-10周）

優化預分散工藝（推薦雙螺桿擠出造粒）

建立來料檢驗標準（粒徑分布、比表面積、官能團含量）

完成5批次的批次一致性驗證（CPK＞1.33）

第三階段：量產導入（4周）

更新材料規格書與作業指導書

培訓生產與品管人員

建立SPC監控點（重點監控分散均勻性）

失效分析錦囊：若導入后效果不佳，按以下順序排查：

檢查分散均勻性（SEM切片觀察）

檢測離子捕捉劑是否在高溫固化中分解（TGA-MS聯用）

驗證目標離子是否在捕捉劑的作用譜內（ICP測試）

六、成本效益分析：不僅僅是材料成本的考量

雖然IXEPLAS單價是常規離子捕捉劑的1.8-2.5倍，但綜合考慮：

添加量減少60%（從2%降至0.8%）

封裝良率提升2-3%

減少售后失效成本
投資回報期通常在6-9個月，對月產＞1M的產線具有顯著經濟價值。

技術進階：對于5nm以下節點、CoWoS封裝等超高端應用，建議采用“梯度添加”策略——在靠近芯片的底層材料使用IXEPLAS納米級產品，外層使用常規IXE系列，實現性價比最優。
