在數字經濟飛速發展的今天，數據傳輸速率已成為硬件性能突破的核心瓶頸。作為國內首款適配中端FPGA的PCIe Gen4高速接口方案，鈦金高速接口的閃亮登場，憑借高速低功耗特性、靈活配置能力與全面協議支持，成為FPGA硬件設備實現高速互聯的首要選擇。其控制器硬件架構由物理介質附加層（PMA）和物理編碼子層（PCS）兩大核心模塊組成，其中PCS硬核支持SGMII、10GBase-R、PCIe Gen4及PMA Direct等多種協議。

Part 01 簡介

從性能參數來看，鈦金PCIe控制器的硬實力尤為突出：其最高支持Gen4 x4的鏈路配置，單Lane速率可達16Gbps，整個鏈路的理論帶寬最高可達64Gbps，相比友商的PCIe Gen3（單Lane 8Gbps）實現了速率翻倍，意味著數據傳輸效率直接翻倍提升；且單芯片可支持兩個PCIe硬核控制器，能夠輕松應對大型文件傳輸、高清視頻流處理、算力密集型計算等高速數據交互場景。

在工作模式上，這款控制器提供了極強的靈活性，可根據實際應用需求配置為端點（EP）模式或根端口（RP）模式，適配不同的硬件拓?fù)浼軜?gòu)。從數據流向來看，用戶側發起的PCIe操作會通過AXI4從端口驅動，而主機側發起的操作則由AXI4主端口承載，這種雙端口設計讓控制器既能作為“數據接收端”響應外部請求，也能作為“數據發起端”主動發起交互，完美適配復雜系統中的數據交互需求。

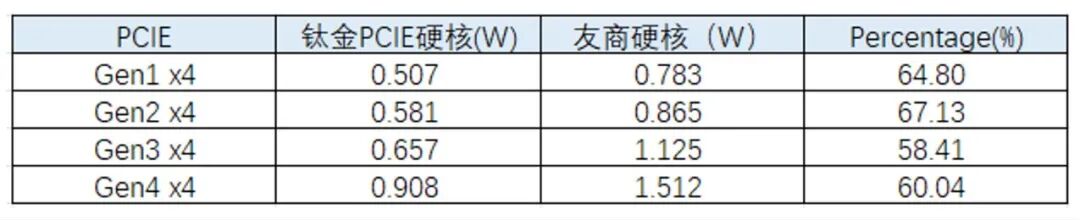

無論是服務器、工業控制設備，還是高端顯卡、存儲陣列，鈦金PCIe Gen4控制器都能憑借其低功耗、高速率、高兼容性的優勢，成為連接硬件組件的“高速橋梁”。接下來，我們將深入解析其核心特性與技術細節，帶大家全面認識這款PCIe硬核控制器。

Part 02 核心特性

基于鈦金PCIe控制器的硬件架構與協議支持，其核心特性圍繞“高速、靈活、穩定、低耗”四大維度展開，既充分發揮了PCIe Gen4的協議優勢，又針對實際應用場景進行了深度優化，具體特性如下：

2.1 極致速率與帶寬，釋放Gen4潛力

控制器最高支持PCIe Gen4 x4鏈路配置，單Lane傳輸速率穩定在16Gbps，鏈路總帶寬可達64Gbps。這一性能指標意味著數據傳輸延遲大幅降低，單位時間內可傳輸?shù)臄?shù)據量翻倍，能夠滿足算力密集型場景（如AI推理、高性能計算）和大數據吞吐場景（如分布式存儲、4K/8K視頻編輯）的核心需求。相比友商產品，無需通過增加鏈路數量即可實現帶寬翻倍提升，有效降低了硬件設計的復雜度與成本。在PCIe Gen4 x4硬核讀寫帶寬測試中，寫速度持續超過7500MB/s，讀速度持續超過7400MB/s。

2.2 雙模式配置 + AXI4-MM接口，適配多元場景

支持端點（EP）和根端口（RP）兩種工作模式，可靈活融入不同的系統拓?fù)?。EP模式下，控制器作為外設接口與主機互聯（如顯卡、網卡等外設場景）；RP模式下，控制器可作為系統主控制器連接多個外設（如SSD、WiFi6等主控場景）。同時，通過AXI4-MM主/從端口實現數據交互，AXI4-MM協議作為業界主流的高性能總線協議，具備突發傳輸、亂序訪問等優勢，能夠與FPGA邏輯架構高效協同，提升系統整體數據處理效率。

2.3 完整中斷與消息機制，保障信號響應及時

配備專用中斷接口和帶內消息中斷接口，全面支持傳統中斷、MSI和MSI-X三種中斷模式。傳統中斷適用于簡單場景的信號反饋，MSI通過將中斷封裝為消息包傳輸，減少了中斷請求的資源占用，而MSI-X則支持更多獨立中斷向量，能為多設備、多任務場景提供精準的中斷響應。三種模式的靈活適配，確保了從簡單工業控制到復雜服務器系統等不同場景下，設備狀態變化都能被及時捕獲和處理。

2.4 虛擬化與多功能支持，應對復雜系統需求

支持SR-IOV（單根I/O虛擬化）技術，最多可配置4個物理函數（PF），每個物理函數又能支持多達16個虛擬函數（VF），總計支持64個虛擬函數。這一特性讓單塊PCIe設備能被多個虛擬機共享，無需為每個虛擬機配置獨立硬件，大幅提升了服務器等虛擬化場景的硬件利用率。同時，多PF/VF的配置能力也讓控制器能同時承載多個獨立的業務負載，滿足復雜系統的多功能集成需求。

2.5 高級錯誤報告與流量?jī)?yōu)化，提升系統可靠性

具備高級錯誤報告（AER）功能，能夠?qū)崟r(shí)監測傳輸過程中的各類錯誤并詳細記錄錯誤類型、位置等信息，方便工程師快速定位故障根源，降低系統維護成本。同時支持TLP處理提示（TPH）和路由標簽（Steering Tag）技術，TPH能讓主機提前知曉數據包的處理優先級，優化緩存利用效率；路由標簽則可實現數據包的精準路由，避免傳輸擁堵，進一步提升了數據傳輸?shù)牧鲿承院拖到y(tǒng)穩定性。

2.6 靈活復位與電源管理，平衡性能與功耗

支持功能級復位（FLR）和多種電源管理狀態，F(xiàn)LR允許只復位單個PCIe功能而不影響整個鏈路或其他功能，特別適合多設備共享鏈路的場景（如服務器多網卡配置），避免了局部故障導致整體系統重啟。電源管理方面則覆蓋L0s、L1、L1子狀態及L2等多種低功耗模式，可根據系統負載動態調整功耗，在保證高性能的同時降低待機或輕載狀態下的能源消耗，適配移動設備、工業控制器等對功耗敏感的場景。在實際運行功耗測試中，功耗優于友商40%左右。

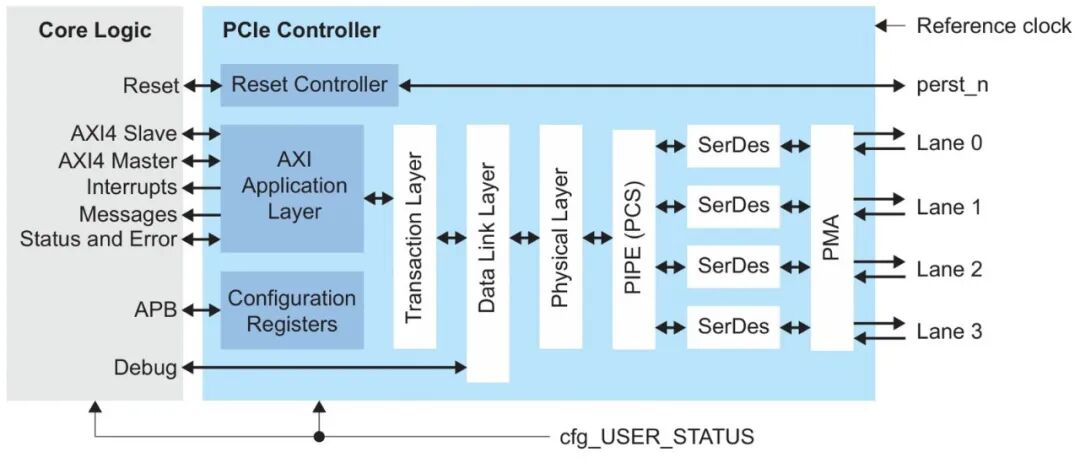

Part 03 功能描述

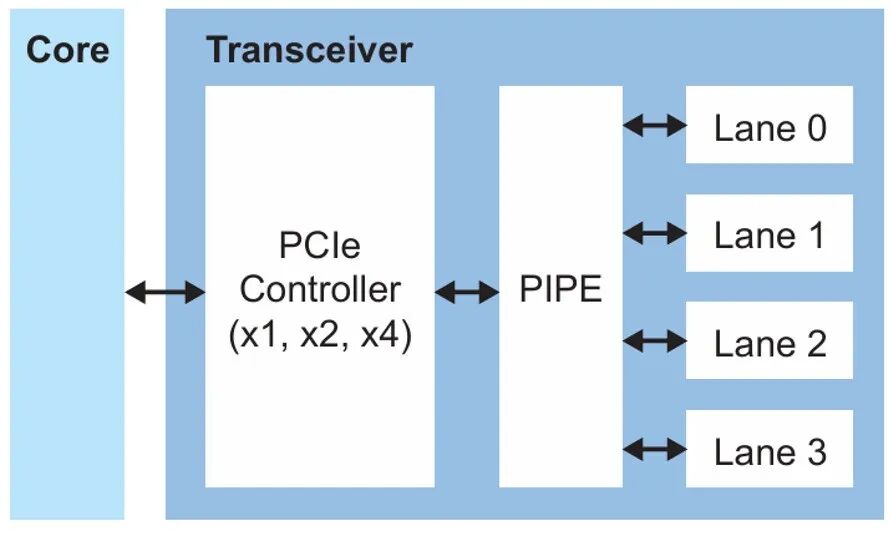

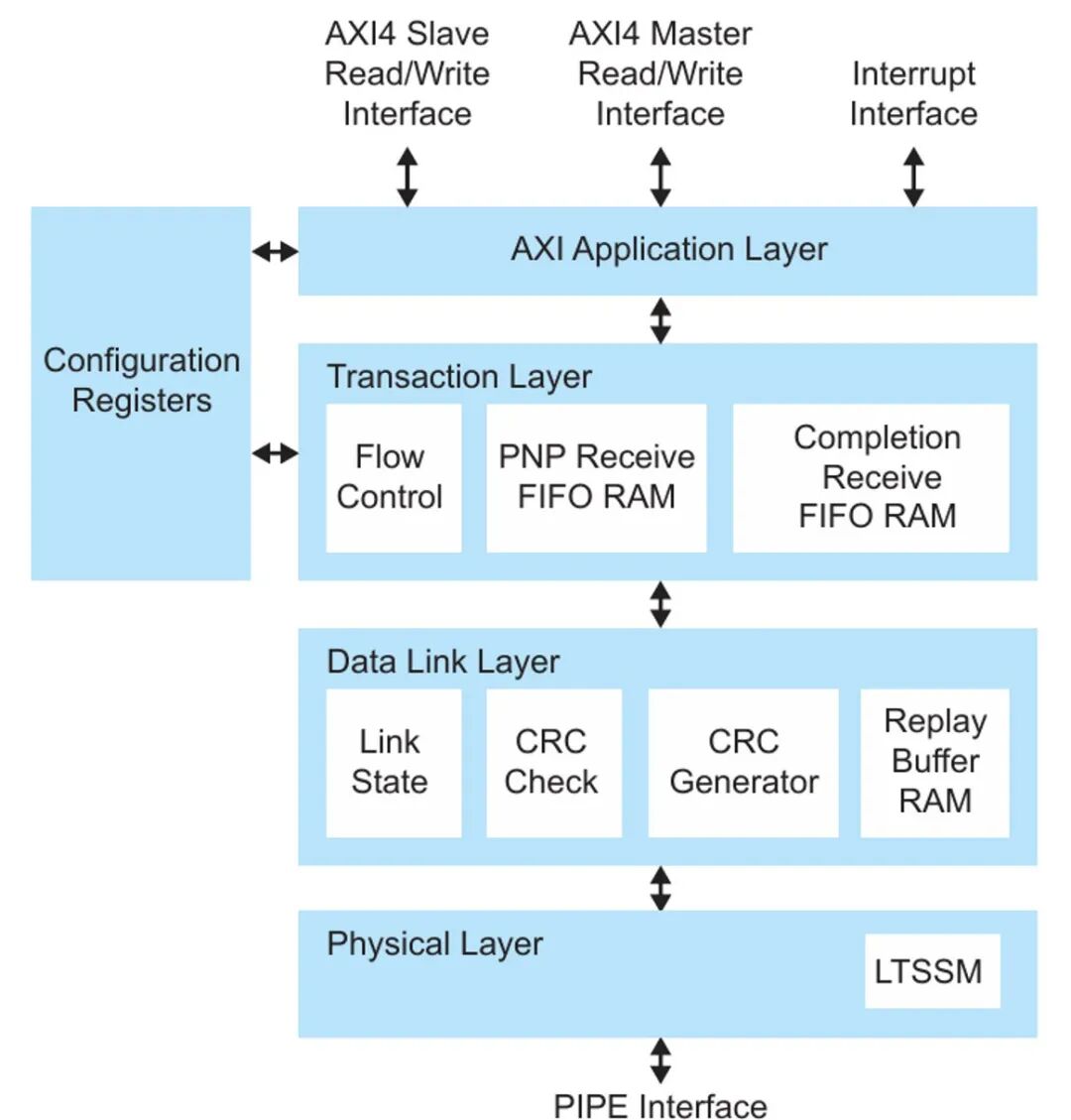

PCIe協議的核心優勢在于其清晰的分層架構設計，鈦金PCIe硬核控制器嚴格遵循這一架構，通過物理層、數據鏈路層、事務層的協同工作，實現了高速、可靠的數據傳輸。這三層架構如同“高速物流系統”：物理層是“運輸公路”，負責數據的物理傳輸；數據鏈路層是“物流調度中心”，保障數據傳輸?shù)耐暾裕皇聞?wù)層是“快遞分揀中心”，負責數據的定向分發。下面我們逐一拆解各層的工作機制。

3.1物理層

物理層是PCIe數據傳輸?shù)奈锢磔d體，完成PCS到PMA之間的數據交互，處理傳輸過程中的信號同步、失真校準等問題。鈦金PCIe硬核控制器的物理層設計充分適配Gen4的高速特性，具體工作流程如下：

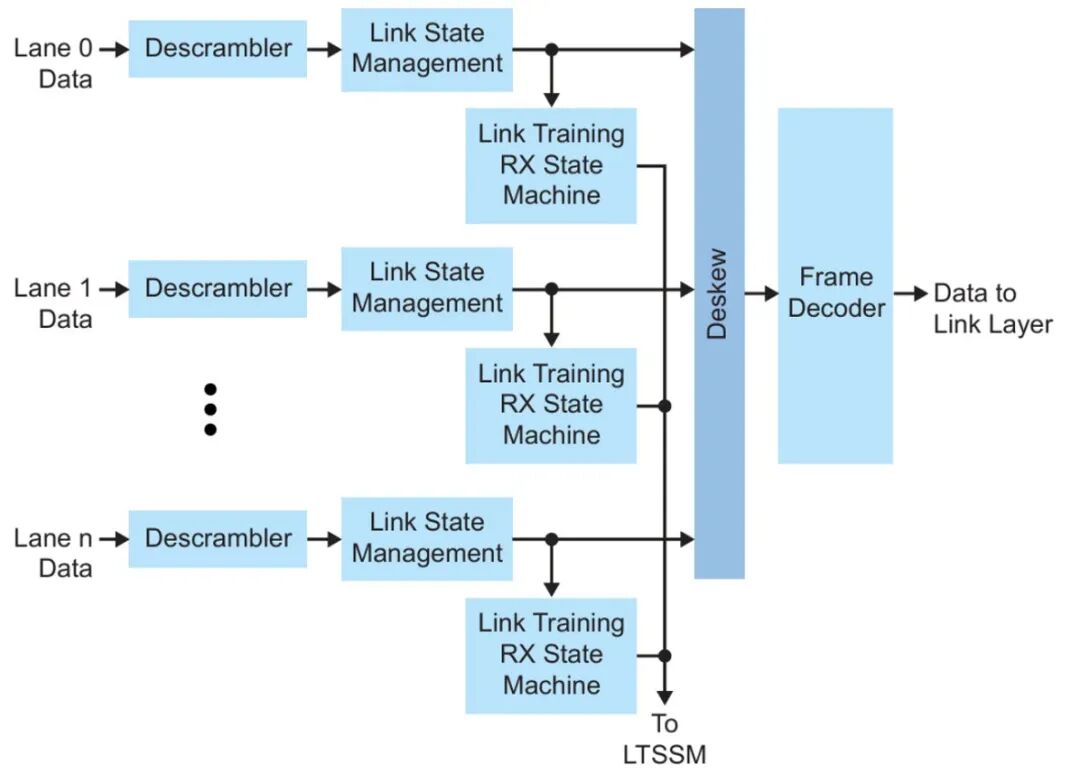

3.1.1接收（RX）側工作流程

數據通過PIPE接口從PMA輸入，每個Lane采用32位接口，時鐘頻率根據鏈路速率可配置為62MHz、125MHz、250MHz或500MHz（對應不同PCIe速率）。

數據首先被轉換到核心時鐘域，確保與控制器內部邏輯時鐘同步。

每個Lane的數據獨立進行解擾處理，恢復原始數據。

通過SKP序列（跳過序列）對多Lane數據進行去偏斜處理，確保所有Lane的數據包對齊，避免因傳輸延遲差異導致的數據錯亂。

幀解碼器解析對齊后的數據包，移除起始符（SOP）和結束符（EOP）等幀定界符，同時識別數據包類型并檢測傳輸錯誤，最終將處理后的數據包發送至數據鏈路層。

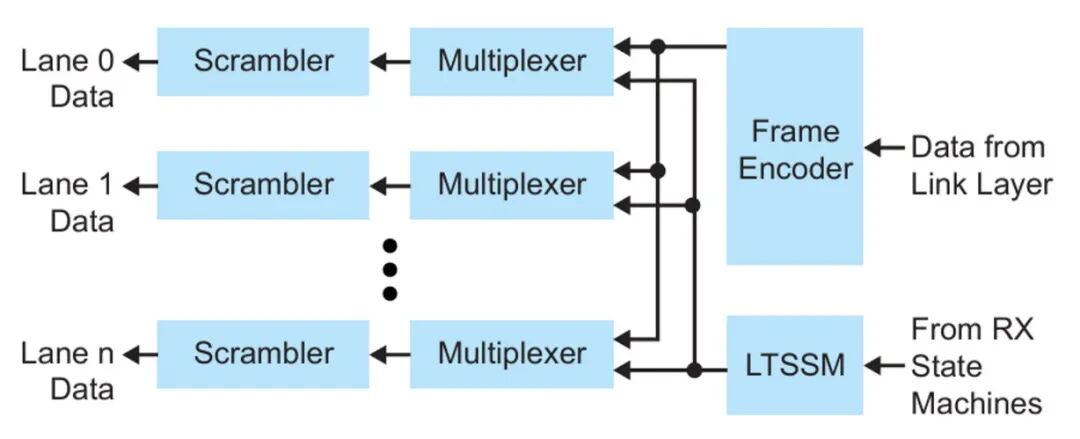

3.1.2發送（TX）側工作流程

從數據鏈路層接收128位寬的數據包及旁帶信號。

幀編碼器為數據包添加SOP和EOP定界符，確保接收端能正確識別數據包邊界，并將數據包對齊到對應的傳輸Lane上。

數據包與鏈路訓練狀態機（LTSSM）生成的訓練序列進行多路復用，鏈路訓練階段會屏蔽數據傳輸，由LTSSM控制各Lane進行協商；正常傳輸時則優先發送數據。

每個Lane的數據包獨立進行擾碼處理，然后通過PIPE接口輸出到PMA。

3.1.3關鍵技術：SRIS與 RX Lane Margining

SRIS：支持獨立參考時鐘擴頻（SRIS）技術，支持的頻偏可達5600ppm。在SRIS模式下，控制器會按固定間隔發送SKP OS（跳過有序集），8b/10b編碼模式下每128個符號發送一次，128b/130b編碼模式下每32個塊發送一次，用于補償時鐘偏差。若遇到大型TLP（事務層數據包）無法按時發送，會累積SKP OS并在TLP傳輸結束后集中發送，確保時鐘同步不中斷。

RX Lane Margining：接收端容限測試功能，允許系統軟件在鏈路處于L0（正常工作）狀態時，檢測接收端在不同時序和電壓條件下的傳輸余量。支持所有Lane同時進行容限測試，適配PIPE 4.4.1接口，通過可編程寄存器配置測試參數。該功能能提前發現接收端的穩定性隱患，幫助工程師優化硬件設計或調整傳輸參數，避免因電壓波動、時序偏差導致的數據錯誤。

3.1.4鏈路訓練與狀態機（LTSSM）

物理層的核心控制邏輯是LTSSM，負責鏈路初始化、速率協商、狀態監測等關鍵操作。上電或復位后，LTSSM會自動與對端設備進行協商，確定鏈路速率（如Gen4 16Gbps）、鏈路寬度（如x4）等參數，并通過訓練序列校準信號時序，確保鏈路穩定后再進入數據傳輸狀態。若傳輸過程中出現信號異常，LTSSM會自動觸發鏈路恢復流程，若恢復失敗則會通知上層進行錯誤處理，是保障物理層可靠性的“核心大腦”。

3.2 數據鏈路層

數據鏈路層位于物理層與事務層之間，核心職責是保障數據傳輸?shù)耐暾院陀行蛐?，相?dāng)于為數據傳輸添加了“安全防護網”，主要通過以下機制實現：

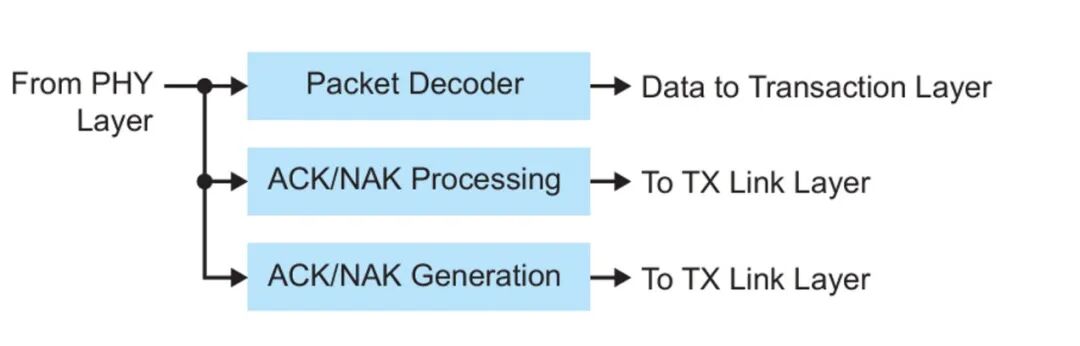

3.2.1接收（RX）側工作流程

從物理層接收去除幀定界符后的數據包，首先通過CRC校驗器驗證數據包的LCRC（鏈路層CRC），檢測數據在傳輸過程中是否因干擾發生錯誤。

若LCRC校驗通過，剝離LCRC字段后將數據包轉發至事務層；若校驗失敗，會根據錯誤類型觸發重傳請求或錯誤報告，確保錯誤數據不被上層處理。

獨立的狀態機負責數據鏈路層初始化，與對端設備協商流量控制、重傳機制等參數，確保雙方工作模式一致。

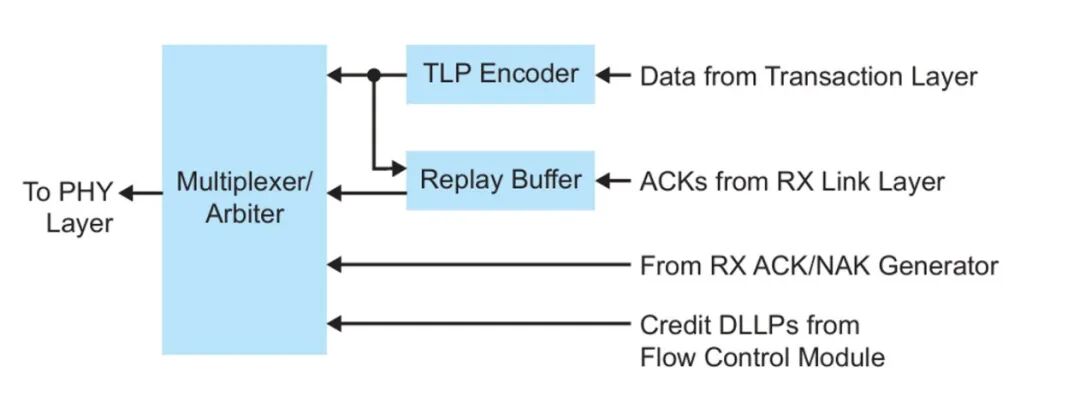

3.2.2發送（TX）側工作流程

從事務層接收128位寬的數據包，為其添加LCRC字段（用于接收端校驗），確保數據完整性可驗證。

將數據鏈路層數據包（如ACK確認包、流量控制DLLP）與事務層TLP進行多路復用，按優先級調度傳輸順序，確保確認包、流量控制包等關鍵信號優先傳輸，避免數據擁堵。

數據包存儲在重放緩沖區中，若未收到對端的ACK確認，會自動重傳該數據包，直到確認接收或觸發超時錯誤，徹底解決數據丟失問題。

3.2.3核心機制：流量控制與重傳保障

流量控制：采用基于信用的流量控制機制，對端設備會定期告知當前可用的接收緩沖區大?。ㄐ庞弥担径丝刂破鲀H在信用值充足時發送數據包，避免因接收端緩沖區溢出導致數據丟失。

重傳機制：重放緩沖區會暫存已發送但未確認的數據包，接收端通過ACK DLLP（數據鏈路層數據包）確認正確接收，若超時未收到確認或收到NACK（否定確認），則從緩沖區中取出數據包重新發送，確保數據傳輸?shù)目煽啃浴?/p>

3.2.4數據鏈路層特性交換與流量控制擴展

數據鏈路特性交換：支持PCIe 4.0規范中的數據鏈路特性交換功能，通過配置寄存器啟用后，控制器會在鏈路進入L0狀態后發送特性DLLP，與對端協商流量控制等參數。若對端不支持該功能，控制器會在收到INITFC1 DLLP后切換至初始化狀態，確保兼容性。

擴展流量控制：支持縮放流量控制，可通過寄存器修改縮放因子和信用限制。接收端會向?qū)Χ送ǜ骖^部和有效載荷的最大信用值，發送端根據信用值調整傳輸節奏，避免緩沖區溢出。若檢測到流量控制協議違規（如超出信用額度限制），會觸發FCPE（流量控制協議錯誤）并上報。

3.2.5 ACK聚合：提升傳輸效率

控制器支持ACK DLLP聚合功能，優化傳輸效率：正常情況下，每個接收的TLP對應一個ACK DLLP；若發送端正忙于傳輸TLP，ACK DLLP會等待當前TLP傳輸完成后發送。若等待期間收到新的TLP，控制器會將多ACK DLLP聚合為一個，攜帶最高序列號，減少DLLP的傳輸數量，節省鏈路帶寬。

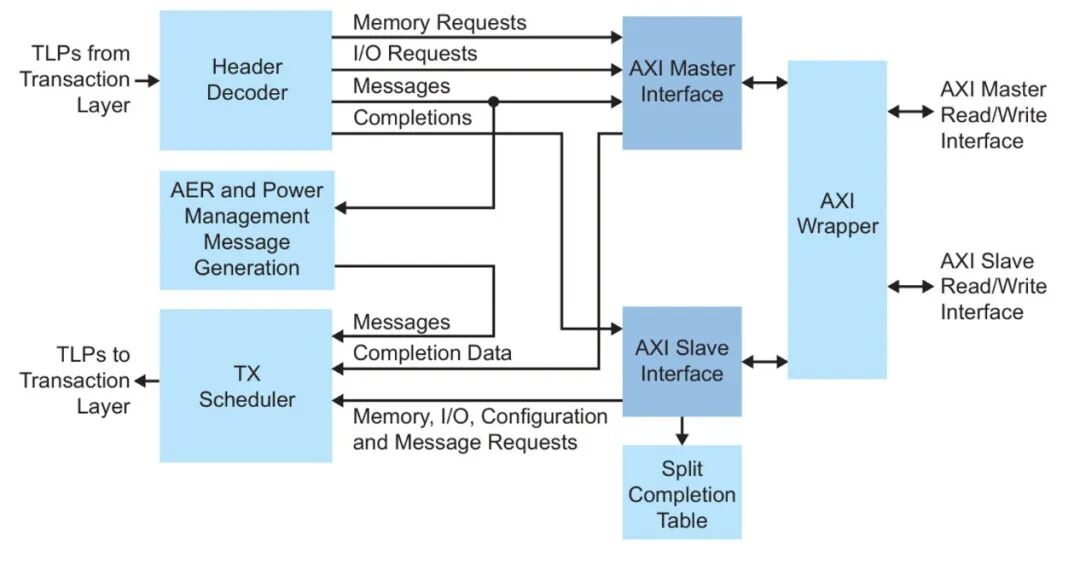

3.3 事務層

事務層是PCIe硬核的“上層大腦”，負責數據包的解析、路由、調度，以及與應用層（如AXI接口）的交互，核心是將應用層的請求轉換為PCIe協議支持的TLP，同時將接收的TLP轉換為應用層可識別的數據格式。

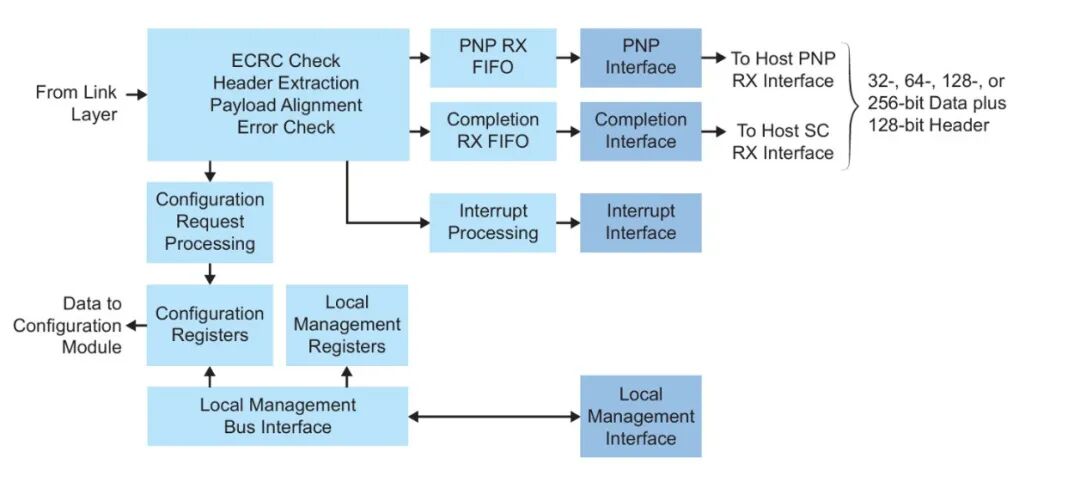

3.3.1接收（RX）側工作流程

從數據鏈路層接收經過完整性校驗的數據包，存入接收FIFO緩沖區，確保只有完整的數據包才會被處理，避免碎片化數據導致的解析錯誤。

對數據包進行解碼，識別TLP的類型（如內存讀寫、I/O讀寫、配置讀寫、消息包等）、目標地址、數據長度等關鍵信息。

根據解碼結果，將數據包轉發至對應的主機接口（Posted包無需確認，如寫操作；Non-Posted包需確認，如讀操作）或完成包（Completion）接口，避免不同類型數據包的傳輸沖突。

對于中斷消息等特殊數據包，直接轉發至內部中斷處理模塊，確保及時響應。

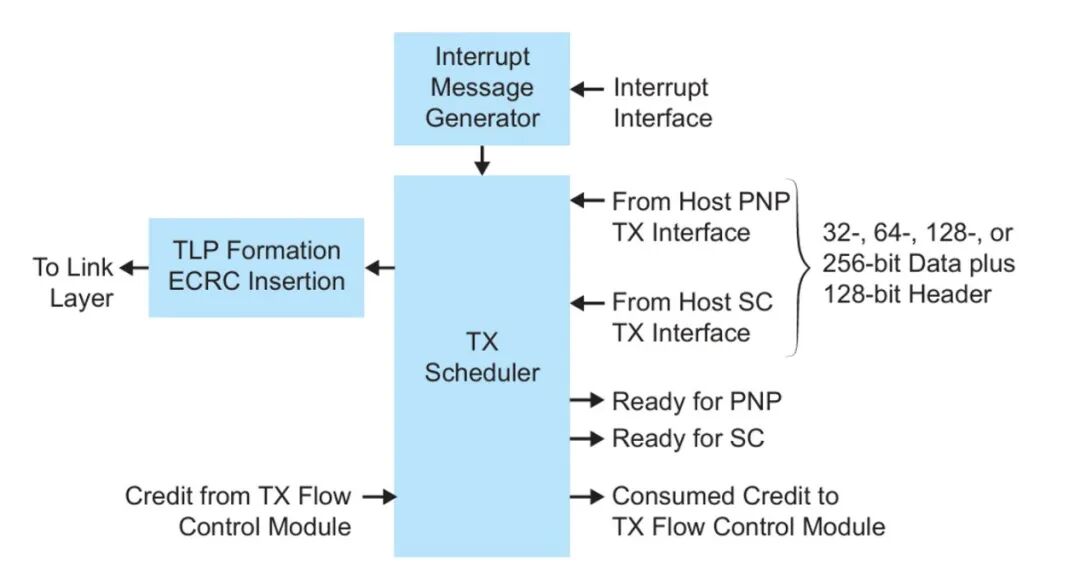

3.3.2發送（TX）側工作流程

從客戶端邏輯（如AXI應用層）接收數據請求，按請求類型（Posted/Non-Posted/完成包）通過獨立接口傳入事務層。

狀態機對請求進行處理，封裝為符合PCIe協議的TLP，添加必要的頭部信息（如地址、長度、類型標識）和ECRC（可選）。

按優先級對TLP進行調度，優先傳輸高優先級請求（如緊急消息、完成包），并通過公共數據路徑轉發至數據鏈路層，確保傳輸效率。

3.3.3核心價值：靈活適配與精準路由

事務層的設計核心是“適配性”和“高效性”：通過對不同類型請求的分類處理，適配內存訪問、I/O控制、配置管理等多種應用場景；通過優先級調度和獨立接口設計，避免傳輸擁堵；通過TLP頭部的精準編碼，實現數據包的定向路由，確保數據能準確送達目標設備或應用模塊，是連接應用層與底層傳輸?shù)摹瓣P(guān)鍵橋梁”。

3.4 AXI 應用層

AXI（Advanced eXtensible Interface）作為ARM推出的高性能總線協議，是鈦金PCIe控制器連接用戶邏輯（如FPGA內部模塊、DMA引擎、內存控制器）的核心接口。簡單來說，AXI應用層就像一位“翻譯官”——將PCIe協議TLP（事務層數據包）轉換為AXI信號，讓用戶邏輯無需理解復雜的PCIe協議就能直接交互；同時也能將用戶邏輯的AXI請求轉換為T(mén)LP，發送到PCIe鏈路上。

AXI 應用層包含三大核心接口，分工明確：

AXI 主接口（Master Interface）：接收PCIe鏈路傳來的請求（如主機對設備的讀寫），轉換為AXI信號發送給用戶邏輯（如設備的內存控制器），是“設備接收外部請求”的通道。

AXI 從接口（Slave Interface）：接收用戶邏輯發起的請求（如設備主動讀取主機內存），轉換為T(mén)LP發送到PCIe鏈路，是“設備主動發起請求”的通道。

消息與中斷接口：處理PCIe鏈路上的消息包和中斷信號，確保設備狀態能及時反饋給主機。

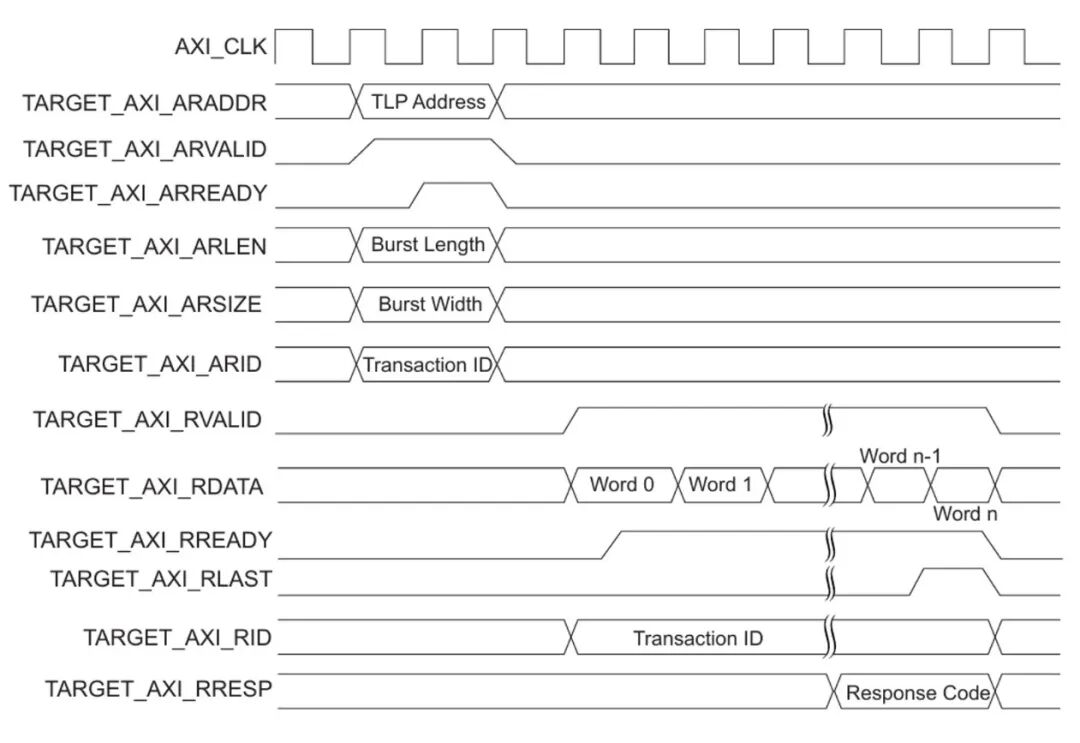

3.4.1 AXI 主接口讀操作：數據從PCIe到用戶邏輯的“按需提取”

AXI主接口讀操作負責將主機發起的“讀請求TLP”轉換為AXI信號，從用戶邏輯中讀取數據并返回給主機。讀操作是“分裂事務”（地址和數據通道分離），就像先提交“取件單”（地址），再領取“包裹”（數據），流程清晰且高效。

地址通道發起請求：控制器解析讀請求TLP后，通過AXI主接口的地址通道向用戶邏輯發送請求參數，包括TARGET_AXI_ARADDR（讀起始地址）、TARGET_AXI_ARLEN（突發傳輸長度）、TARGET_AXI_ARSIZE（數據包大?。┑?，同時斷言TARGET_AXI_ARVALID信號表示地址有效。

用戶邏輯確認地址：用戶邏輯準備好后，斷言TARGET_AXI_ARREADY信號，告知控制器“可開始讀取數據”。

數據通道返回?cái)?shù)據：用戶邏輯通過數據通道TARGET_AXI_RDATA發送數據，斷言TARGET_AXI_RVALID表示數據有效，TARGET_AXI_RLAST標記最后一包數據?？刂破魍ㄟ^(guò)TARGET_AXI_RREADY信號控制接收節奏，確保數據穩定接收。

特殊場景處理：若TLP長度超過AXI最大突發長度，控制器會將其拆分為多個AXI讀事務，用相同的TARGET_AXI_ARID標記，確保數據順序正確；對于非對齊地址的TLP，控制器會自動調整讀取范圍，覆蓋所需字節后過濾無效數據。

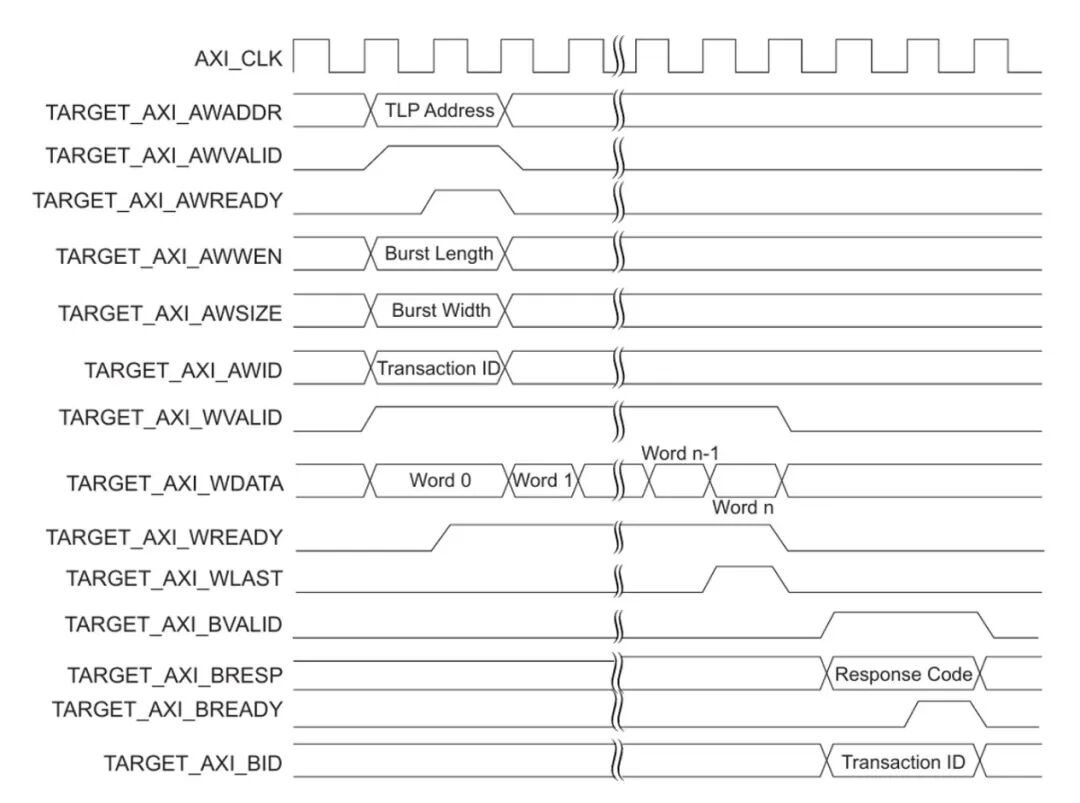

3.4.2 AXI 主接口寫操作：數據從PCIe到用戶邏輯的“精準投遞”

AXI主接口寫操作負責將PCIe鏈路上收到的“寫請求TLP”轉換為AXI信號，最終寫入用戶邏輯的內存或寄存器。與讀操作的“地址先發、數據后到”不同，寫操作的地址和數據通道是并行的，就像“快遞單”和“包裹”同時發出，效率更高。

寫操作的基本流程

地址通道啟動：PCIe控制器收到主機發來的寫請求TLP后，解析出目標地址、數據長度、突發傳輸參數等信息，通過AXI主接口的地址通道發送給用戶邏輯。關鍵信號包括TARGET_AXI_AWADDR（寫起始地址）、TARGET_AXI_AWLEN（突發傳輸長度）、TARGET_AXI_AWSIZE（單個數據包大?。?、TARGET_AXI_AWVALID（地址有效信號）。

用戶邏輯確認地址：用戶邏輯（如內存控制器）收到地址后，通過TARGET_AXI_AWREADY信號確認“已收到地址，可以接收數據”。

數據通道傳輸：地址確認的同時，PCIe控制器通過數據通道發送實際數據，關鍵信號包括TARGET_AXI_WDATA（待寫入的數據）、TARGET_AXI_WSTRB（字節掩碼，標記有效字節）、TARGET_AXI_WLAST（最后一個數據標記）、TARGET_AXI_WVALID（數據有效信號）。

用戶邏輯確認數據：用戶邏輯接收數據后，通過TARGET_AXI_WREADY信號確認“數據已接收”。

寫響應反饋：所有數據傳輸完成后，用戶邏輯通過響應通道（TARGET_AXI_BRESP）反饋寫操作結果（如“成功”“地址錯誤”），PCIe控制器再將結果封裝為完成TLP，回傳給主機。

關鍵特性與特殊場景

突發傳輸拆分：若PCIe TLP的長度超過AXI支持的最大突發長度，控制器會自動將TLP拆分為多個AXI突發傳輸，用相同的TARGET_AXI_AWID標記，保證用戶邏輯能按順序拼接。

錯誤標記轉發：支持Poison Bit（錯誤標記位）轉發，帶錯誤標記的TLP會通過TARGET_AXI_AWUSER[43]位告知用戶邏輯，非投遞式（Non-Posted）寫請求的錯誤響應會通過MASTER_AXI_BUSER信號標記，形成完整的錯誤溯源鏈。

嚴格排序：Posted寫和Non-Posted寫使用相同TARGET_AXI_AWID時，控制器會等待前一個Non-Posted寫完成后再發送下一個，避免數據亂序。

零長度與非連續寫入：忽略零長度寫TLP（AXI不支持）；非連續寫入通過TARGET_AXI_WSTRB標記有效字節，用戶邏輯僅寫入指定字節。

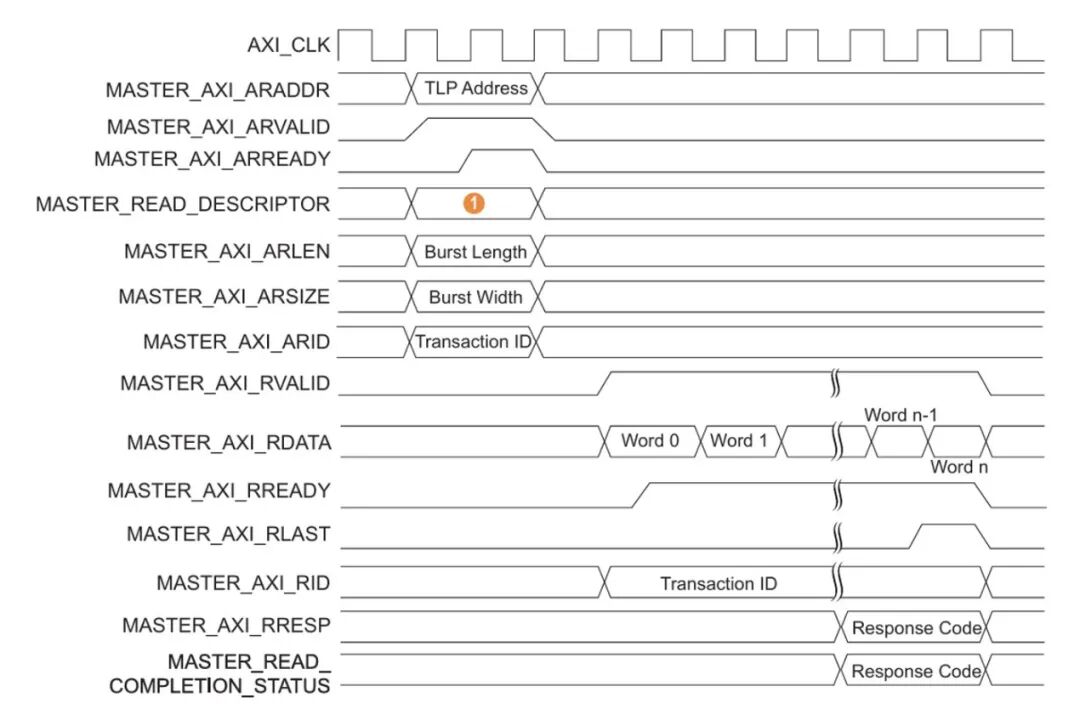

3.4.3 AXI從接口讀操作：主動拉取外部數據的“自主取件”

AXI從接口讀操作負責將用戶邏輯發起的“外部數據讀取請求”轉換為Non-Posted讀TLP，發送至PCIe鏈路（如主機內存），并將獲取到的數據返回給用戶邏輯。讀操作是設備“主動發起、按需獲取”的過程，就像自主提交“取件申請”（地址請求），等待外部響應后領取“數據包裹”，流程獨立且靈活。

操作的基本流程

地址通道發起請求：用戶邏輯通過AXI從接口的讀地址通道（MASTER_AXI_AR*）發送請求參數，包括目標地址、突發傳輸長度、數據包大小等，同時斷言MASTER_AXI_ARVALID信號表示地址有效?？刂破餍铦M(mǎn)足兩個條件才會接收請求：①鏈路信用充足（確保TLP可正常發送）；②分裂完成表未存滿，隨后斷言MASTER_AXI_ARREADY信號確認接收。

封裝TLP并發送：控制器將用戶邏輯的請求封裝為符合PCIe協議的Non-Posted讀TLP，同時在分裂完成表中記錄請求狀態（如請求標簽、目標地址、數據長度等），避免請求丟失或亂序。

待外部數據響應：控制器持續監測PCIe鏈路，等待外部（如主機）返回的“完成TLP”（攜帶請求的數據），期間保持分裂完成表中的請求狀態為“未完成”。

數據通道返回?cái)?shù)據：收到完成TLP后，控制器解析數據并通過讀數據通道（MASTER_AXI_R*）發送給用戶邏輯：MASTER_AXI_RDATA攜帶有效數據，MASTER_AXI_RLAST標記最后一包數據，MASTER_AXI_RVALID表示數據有效。用戶邏輯通過MASTER_AXI_RREADY信號控制接收節奏，確保數據穩定接收。

關鍵特性與特殊場景

請求權限限制：必須滿足四大使用條件才能發起讀請求：①僅根端口可發起I/O或配置讀請求，端點無此權限；②端點發起內存讀需確保“總線主控使能位”（PCI命令寄存器）已設置（通過FUNCTION_STATUS信號查詢）；③功能需處于D0 Active（正常工作）狀態（通過FUNCTION_POWER_STATE信號確認）；④功能未執行功能級復位（FLR），避免復位期間數據錯亂。

地址與長度約束：請求長度受限于AXI_SLAVE_MAX_RD_TRANSFER_SIZE和MAX_READ_REQUEST_SIZE，若請求長度超過后者，控制器將直接拒絕處理。

分裂事務處理：若請求長度超過MAX_READ_REQUEST_SIZE且AXI_SLAVE_MAX_RD_TRANSFER_SIZE小于該值，控制器會按兩者最小值拆分事務，所有拆分包使用相同請求標簽，確保數據順序正確。

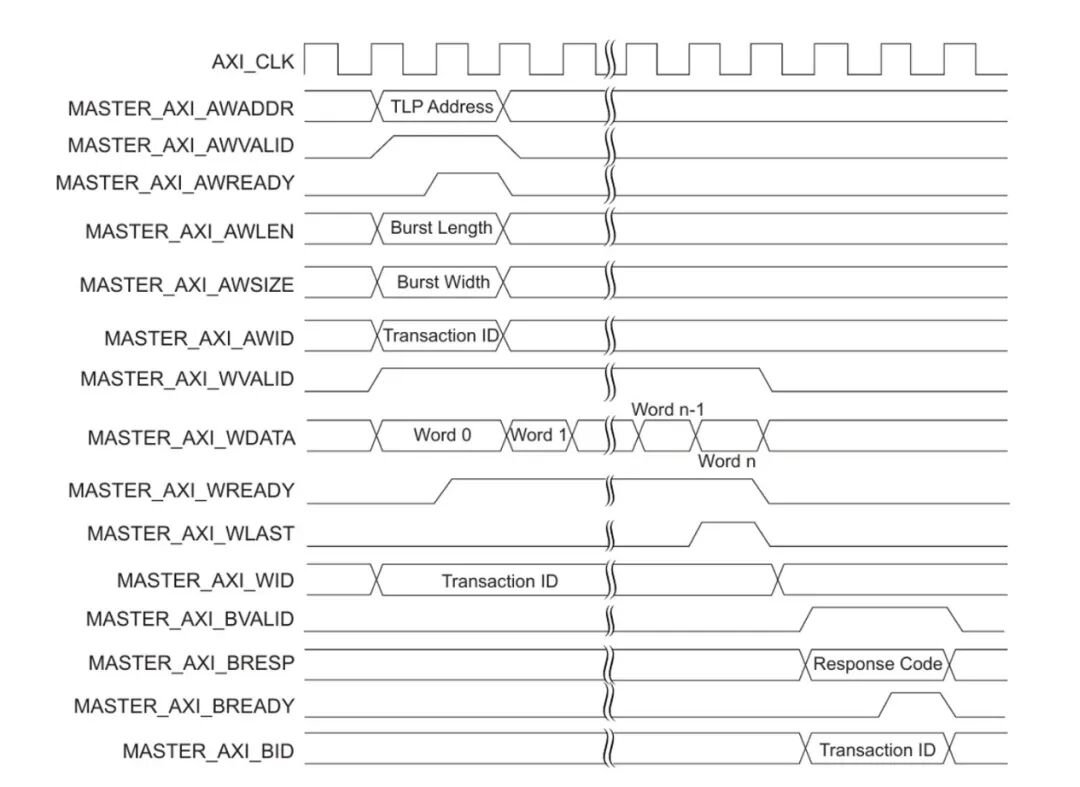

3.4.4 AXI從接口寫操作：主動推送數據的“主動投遞”

AXI從接口寫操作負責將用戶邏輯生成的數據，通過主動發起寫請求的方式發送至外部（如主機內存、其他外設），核心是“設備自主發起、數據主動推送”。與主接口寫操作的“被動接收、并行傳輸”不同，從接口寫操作是設備的“主動行為”，就像主動聯系“收件人”（外部設備）并完成數據投遞，分為Posted（投遞式）和Non-Posted（非投遞式）兩種類型。

操作的基本流程

地址與數據并行發起：用戶邏輯通過寫地址通道（MASTER_AXI_AW*）發送目標地址、突發傳輸參數等信息，同時通過寫數據通道（MASTER_AXI_W*）發送實際數據：關鍵信號包括MASTER_AXI_AWADDR（寫起始地址）、MASTER_AXI_AWLEN（突發長度）、MASTER_AXI_WDATA（待寫數據）、MASTER_AXI_WSTRB（字節掩碼，標記有效字節）、MASTER_AXI_WLAST（最后一包標記），且同時斷言MASTER_AXI_AWVALID和MASTER_AXI_WVALID信號表示地址與數據均有效。

控制器接收請求：控制器滿足“鏈路信用充足+分裂完成表未滿”條件后，分別斷言MASTER_AXI_AWREADY（確認地址）和MASTER_AXI_WREADY（確認數據），接收地址參數與數據。

封裝TLP并發送：控制器根據請求類型封裝TLP：①Posted寫（如內存寫）直接生成TLP發送至PCIe鏈路，無需等待響應；②Non-Posted寫（如I/O配置寫）封裝后發送，同時在分裂完成表中記錄請求狀態，等待外部完成響應。

寫響應反饋（僅Non-Posted寫）：若為Non-Posted寫，控制器收到外部返回的“完成TLP”（表示寫操作結果）后，通過響應通道MASTER_AXI_BRESP向用戶邏輯反饋結果（如“成功”“地址錯誤”），同時斷言MASTER_AXI_BVALID信號表示響應有效。

關鍵特性與特殊場景

請求類型差異處理：Posted寫無需等待響應，傳輸效率更高（適用于大批量數據寫入）；Non-Posted寫需等待響應，確保數據寫入成功（適用于關鍵配置信息寫入）。

嚴格信號約束：字節使能（WSTRB）必須連續，不能出現離散有效位；突發傳輸過程中不能提前終止，需按預設長度完成數據發送，否則會導致協議違規。

出站訪問雙模式：支持兩種發起TLP的方式，適配不同場景：

靜態方式（基于區域）：通過APB接口預編程“區域寄存器”，每個區域?qū)?yīng)一類TLP（如內存讀、消息），包含固定頭部信息。用戶邏輯訪問該區域AXI地址時，控制器自動生成TLP，適合固定類型的重復請求。

動態方式（邊帶描述符）：用戶邏輯直接通過邊帶信號提供完整TLP信息（如頭部、數據長度），控制器直接封裝發送，適合TLP信息頻繁變化的場景，避免重復編程寄存器。

長度限制與拆分：請求長度受限于AXI_SLAVE_MAX_WR_TRANSFER_SIZE，若該值大于MAX_PAYLOAD_SIZE且請求長度超界，控制器會按MAX_PAYLOAD_SIZE拆分事務，拆分包按順序發送并共享同一請求標識。

3.4.5 入站消息接口：PCIe消息的“專用通道”

PCIe協議中，“消息”（Message）是一種特殊TLP，用于傳遞控制信號（如中斷、電源管理指令）。鈦金PCIe控制器設計了“入站消息接口”，專門處理從PCIe鏈路接收的消息，相當于為消息開辟了“專用高速通道”，避免與普通數據傳輸沖突。

核心信號與傳輸規則

信號組成：包括MSG_VALID（消息有效）、MSG_START/MSG_END（消息邊界）、MSG_DATA（數據/頭部標記）、MSG_BYTE_EN（字節使能）、MSG_VDH（廠商自定義頭部標記），各信號協同指示消息的狀態和類型。

傳輸規則：接口與AXI時鐘同步，不支持背壓，需用戶外接FIFO（深度建議≥32）緩存消息；MSG_VALID為高時數據有效，傳輸頭部時MSG_BYTE_EN為低，數據傳輸時字節使能連續。

中斷消息的特殊處理

對于中斷類消息，控制器會在消息輸出的同時驅動對應的中斷信號（INTA_OUT至INTD_OUT），避免無效狀態切換；復位時所有中斷信號自動撤銷，確保初始狀態一致。

3.4.6 入站PCIe到AXI地址轉換

PCIe設備與AXI用戶邏輯使用不同的地址空間，地址轉換的作用是“翻譯門牌號”，確保數據能準確映射。根端口（RP）與端點（EP）的轉換規則略有不同：

根端口（RP）的地址轉換

根端口有2個基地址寄存器（BAR0、BAR1），未匹配的地址默認使用BAR7。

轉換后的AXI地址由兩部分組成：高位來自地址轉換寄存器（addr0和addr1），低位來自PCIe地址的低N位（N=addr0[5:0]+1）。

端點（EP）的地址轉換

每個功能（PF/VF）有6個BAR，對應6組地址轉換寄存器（每組含addr0和addr1）。

轉換邏輯與根端口一致，AXI地址的低位長度由BAR的地址空間大小決定，確保只映射所需的地址空間。

3.4.7 AXI 主從接口的長度限制

PCIe和AXI協議對單次事務的長度（數據量）有明確限制，鈦金控制器需遵循這些限制，避免協議違規導致的數據錯誤：

出站傳輸限制（AXI 到 PCIe）

讀操作：受限于AXI_SLAVE_MAX_RD_TRANSFER_SIZE和MAX_READ_REQUEST_SIZE，若請求長度超過后者，控制器無法處理。

寫操作：受限于AXI_SLAVE_MAX_WR_TRANSFER_SIZE，若該值大于MAX_PAYLOAD_SIZE且請求長度超界，控制器會按MAX_PAYLOAD_SIZE拆分事務。

入站傳輸限制（PCIe 到 AXI）

寫操作：受限于MAX_PAYLOAD_SIZE，若AXI_MASTER_MAX_WR_TRANSFER_SIZE小于該值且TLP長度超界，按AXI_MASTER_MAX_WR_TRANSFER_SIZE拆分，所有拆分包使用相同AXI ID。

讀操作：受限于MAX_READ_REQUEST_SIZE，若AXI_MASTER_MAX_RD_TRANSFER_SIZE小于該值且TLP長度超界，按兩者最小值拆分，地址對齊到RCB（請求控制塊）邊界。

Part 04 四、中斷機制：設備與主機的“求救信號”

中斷是設備向主機反饋狀態的核心機制，相當于設備的“求救信號”-當設備發生特定事件（如數據接收完成、出現錯誤）時，通過中斷通知主機及時處理。鈦金PCIe控制器支持三種中斷模式，適配不同復雜度的應用場景。

4.1 傳統中斷：簡單場景的“基礎信號”

傳統中斷（Legacy Interrupt）是PCI協議的經典中斷模式，適配簡單場景的信號反饋，核心特點是“引腳模擬”：

控制器模擬4個PCI中斷引腳（INTA_IN、INTB_IN、INTC_IN、INTD_IN），多個功能可共享同一引腳，降低硬件資源占用。

端點側通過這4個引腳向控制器發送中斷信號：引腳從低變高時，控制器發送Assert_INTx消息；從高變低時，發送Deassert_INTx消息，告知主機中斷的“斷言”與“撤銷”。

關鍵約束：使用傳統中斷時無法啟用MSI/MSI-X；發送中斷前需檢查對應功能的“INTX禁用位”（通過FUNCTION_STATUS信號查詢），禁用狀態下不能發起中斷；信號轉換后需等待控制器的INT_ACK確認，才能發起下一次轉換。

適用場景：簡單工業控制設備、低復雜度外設，對中斷響應速度和數量要求不高的場景。

4.2 MSI 中斷：高效簡潔的“消息型信號”

MSI（Message Signaled Interrupt）是PCIe協議引入的中斷模式，核心是“用內存寫TLP替代引腳信號”，大幅提升中斷效率和靈活性：

核心原理

MSI將中斷封裝為“內存寫TLP”，包含目標地址（主機內存的中斷處理區域）和數據（中斷標識信息）。設備發起中斷時，無需操作引腳，直接向主機內存發送該TLP，主機通過監測內存寫入事件識別中斷。

關鍵特性

支持每個功能最多32個獨立中斷向量（數據模式），每個向量可對應不同的設備事件（如數據接收完成、發送超時、錯誤告警），實現“精準中斷”。

中斷地址和數據可通過配置寄存器靈活設置：主機通過配置寫初始化MSI地址（高低32位）、數據、掩碼寄存器，設備發起中斷時讀取這些參數生成TLP。

支持中斷掩碼與掛起：若中斷向量被掩碼（MSI_MASK位設置），設備會將中斷掛起（置位MSI_PENDING_STATUS），待掩碼清除后再發送中斷TLP。

適用場景：中高復雜度設備，如網卡、存儲控制器，需要多個中斷向量且對響應速度有一定要求的場景。

工作流程

主機初始化：通過配置寫設置MSI地址、數據、掩碼和使能位（MSI_ENABLE）。

設備檢查：通過MSI_ENABLE信號確認MSI已啟用，監測中斷事件或掩碼清除事件。

中斷發送：若中斷未被掩碼，設備分配MSI區域，編程地址轉換和描述符寄存器，生成出站寫請求，數據為“向量號+MSI數據寄存器值”。

掛起處理：若中斷被掩碼，置位對應掛起位，待掩碼清除后重復步驟3。

4.3 MSI-X 中斷：多向量場景的“終極方案”

MSI-X是MSI的增強版本，針對多任務、高復雜度設備設計，核心優勢是“更多向量、更靈活配置”：

核心改進

支持每個功能最多2048個獨立中斷向量，遠超MSI的32個，可滿足多核心、多任務設備的精準中斷需求（如高端FPGA、多端口網卡）。

每個向量可配置獨立的地址和數據，無需共享地址空間，減少中斷沖突。

引入“MSI-X表”和“掛起位陣列（PBA）”：MSI-X表存儲每個向量的地址、數據和掩碼狀態，PBA存儲每個向量的掛起狀態，均存儲在設備內存中，配置更靈活。

工作流程

設備初始化：編程MSI-X表和PBA的內存地址（通過 MSI-X Table Offset Register和MSI-X Pending Interrupt Register ）。

主機配置：讀取MSI-X表和PBA地址，初始化每個向量的地址、數據，并啟用MSI-X（MSIX_ENABLE）。

中斷發送：設備監測到中斷事件后，讀取對應向量的表項，若未被掩碼，分配MSI-X區域，生成出站寫TLP發送；若被掩碼，置位PBA中對應位。

主機響應：主機接收TLP后，根據地址和數據識別向量，執行中斷處理。

4.4 三種中斷模式的對比與選型建議

選型核心原則：優先選擇MSI-X（若設備支持），其次MSI，最后傳統中斷，平衡中斷精準度和系統資源占用。

Part 05 五、PCIe Gen4 核心技術參數對照表

Part 06 總結

綜上所述，鈦金PCIe Gen4高速接口方案作為國內首款適配中端FPGA的PCIe Gen4解決方案，憑借其卓越的高速低功耗特性、靈活的多協議支持以及創新的雙控制器架構，為突破數據傳輸瓶頸提供了關鍵支撐。再次彰顯了易靈思在FPGA領域深耕硬核技術、直擊用戶痛點的創新實力，持續為數字經濟發展注入高速、靈活與高效的連接動力。
