本文主要講述芯片制造檢驗工藝——全數檢查。

在IC芯片制造的檢驗工藝中，全數檢查原則貫穿于關鍵工序的缺陷篩查，而老化測試作為可靠性驗證的核心手段，通過高溫高壓環境加速潛在缺陷的暴露，確保芯片在生命周期內的穩定運行。以邏輯芯片與存儲器芯片的測試策略差異為例，靜態老化測試在邏輯芯片中廣泛應用——僅施加恒定直流電壓，不檢測實際工作狀態，通過高溫環境誘發靜態缺陷。

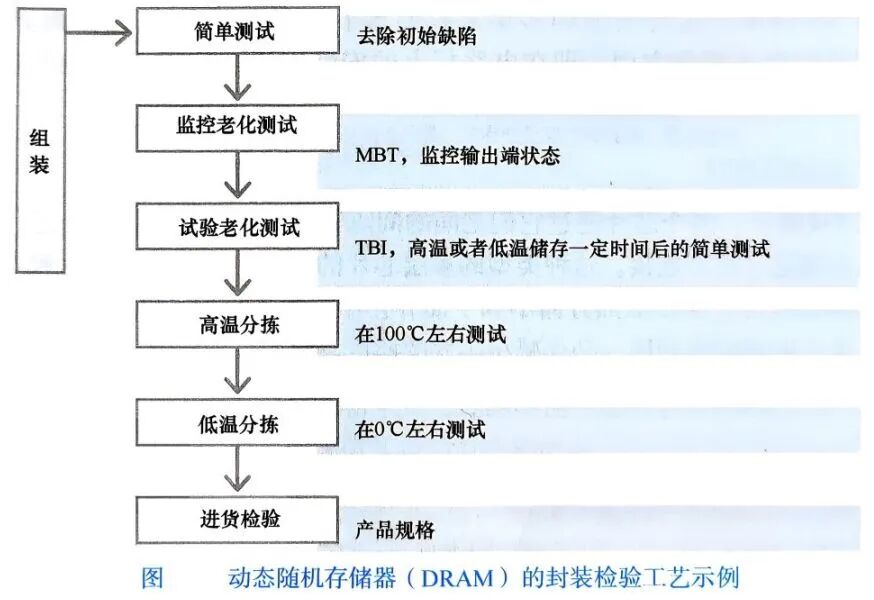

存儲器芯片則采用動態老化測試，在高溫下疊加交流電壓以模擬實際工作負載，同步監測電路響應，如DRAM制造中常結合監控老化測試（MBT）與試驗老化測試（TBI），通過時鐘信號驅動內部電路并實時捕獲輸出異常，實現缺陷的精準定位。

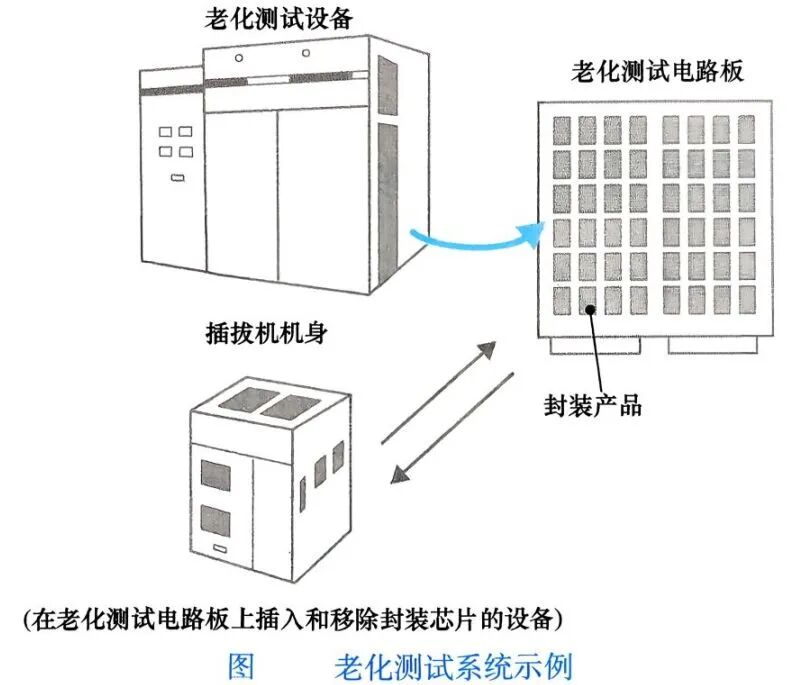

老化測試系統的設計高度集成化，典型配置包含高溫室、老化測試電路板及自動插拔機。高溫室可精確控制溫度梯度，模擬極端工作條件；老化測試電路板配備專用插座陣列，支持?jǐn)?shù)千顆芯片并行測試；插拔機作為自動化搬運核心，通過機器人手臂實現芯片的快速裝卸，提升測試效率。這種系統架構在保證測試覆蓋率的同時，需平衡測試成本與產能需求——例如，TBI測試通過循環高低溫度沖擊結合特性測試，減輕單次測試儀負荷，優化資源分配。

進貨檢驗階段嚴格執行全數檢查，涵蓋外觀缺陷（如劃痕、引線變形）、標記完整性及電路功能驗證，確保每一顆芯片均符合設計規范；而出貨檢驗則采用抽樣策略，在保證可靠性的前提下降低檢測成本。近年來，AI驅動的缺陷預測模型在老化測試中嶄露頭角，通過分析歷史測試數據與工藝參數，可提前識別高風險芯片，將測試效率提升20%以上；同時，基于機器學習的動態測試模式優化，能夠自適應調整測試向量，減少無效測試時間，進一步壓縮測試周期。

在技術前沿方向，量子傳感技術與老化測試的結合正被探索，利用量子隧穿效應實現亞納米級缺陷檢測，提升早期缺陷識別能力；而3D封裝芯片的測試則面臨新挑戰，需開發多層互連結構的熱應力模擬與缺陷定位算法，確保堆疊芯片的可靠性。這些進展表明，檢驗工藝的演進始終圍繞“精度、效率、成本”的三角平衡展開，通過技術創新持續推動半導體行業的質量管控水平提升，支撐更復雜、更可靠的芯片產品量產落地。
