靜電與浪涌就像潛伏在電子設備里的“隱形刺客”，尤其在RF天線口這類高頻敏感場景，傳統防護方案稍不留神就會讓設備癱瘓。今天我們就來聊聊：為什么硅基ESD防護器件正在全面取代傳統聚合物方案，成為射頻場景的防護新寵？

傳統聚合物防護，為何逐漸“掉隊”？

在RF天線口的ESD防護中，傳統聚合物ESD器件曾占據一席之地，但隨著技術迭代和場景需求升級，它的短板開始暴露：

觸發電壓高，響應慢：依賴“材料極化/擊穿”的物理機制，面對靜電沖擊時，觸發電壓高，響應時間慢，無法及時、精準地泄放靜電能量，導致器件的保護性能劣化。

壽命短，風險高：材料老化問題突出，用久了防護能力大幅下降，甚至可能直接失效，對于需要長期穩定運行的設備如智能手機、物聯網終端等很不友好。

功能單一：僅能應對靜電（ESD），面對浪涌沖擊（EOS）時毫無招架之力，在復雜電磁環境中防護維度嚴重不足。

硅基ESD，半導體級防護的“三大王牌”

硅基型ESD方案，基于固態硅雪崩技術，從根本上解決了傳統聚合物型ESD方案的痛點，可為RF天線端口提供更可靠的防護。其主要具有如下優勢：

01、防護效果優越：低觸發+快響應+穩鉗位

硅基型ESD方案，具有較低且可調的觸發開啟電壓、超快的導通開啟時間（納秒級）和穩定的鉗位電壓，可以快速地抑制瞬時電壓過沖，有效保護后級敏感電路，如LNA等。

02、壽命與可靠性：萬次測試 “零衰減”

下圖為某品牌“聚合物型ESD物料”與晶揚“硅基型ESD物料”（型號TE0521SB-F）分別在8KV和10KV IEC61000-4-2接觸式放電（Contact ESD）測試下的漏電流對比?？芍?，“聚合物型ESD物料”在承受3000次接觸式放電后，漏電流出現明顯惡化，這將會引起RF天線口的阻抗失配，干擾射頻信號的正常傳導。此外，該物料在接觸式放電測試過程中，還伴隨有閃光現象，且測試后電容出現衰減，進一步反映出其在長期ESD應力下的性能不穩定性。相比之下，晶揚“硅基型ESD物料”在經歷高達10000次的接觸式放電后，漏電流仍能保持穩定，展現出卓越的可靠性。綜上，對于需要長期可靠運行的消費電子、工業設備來說，硅基方案的壽命優勢直接決定了產品口碑。

03、功能：靜電+浪涌 “雙防護”，場景適配性拉滿

傳統聚合物ESD只能防靜電，硅基ESD卻能同時防護靜電和浪涌沖擊。在實際應用中，這意味著設備面對復雜電磁干擾時，防護更全面，設計師不用再為浪涌防護額外增加器件，節省空間又降低成本。

硬核參數，硅基ESD的“性能”有多強？

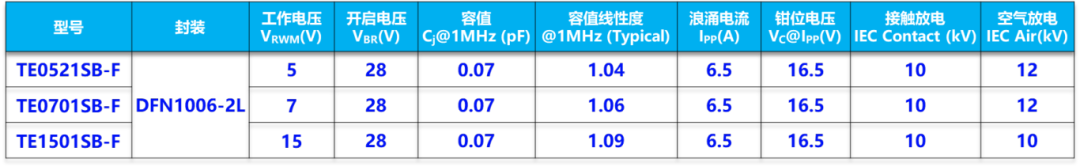

以我司超低電容超高性能硅基ESD器件為例（型號：TE0521SB-F、TE0701SB-F、TE1501SB-F，封裝DFN1006-2L），其參數堪稱“六邊形戰士”：

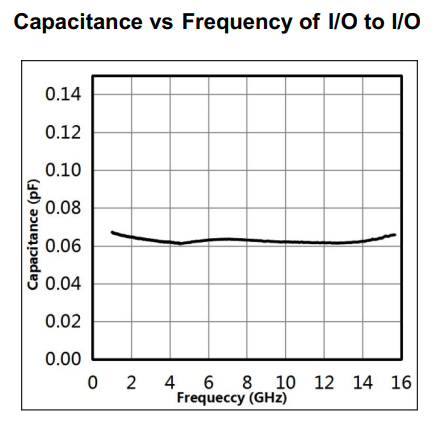

01、超低容值（0.07pF）

采用晶揚自主專利技術，具有極低的寄生電容。在RF高頻場景中，幾乎不影響信號傳輸效率，完美適配天線口的高帶寬需求。

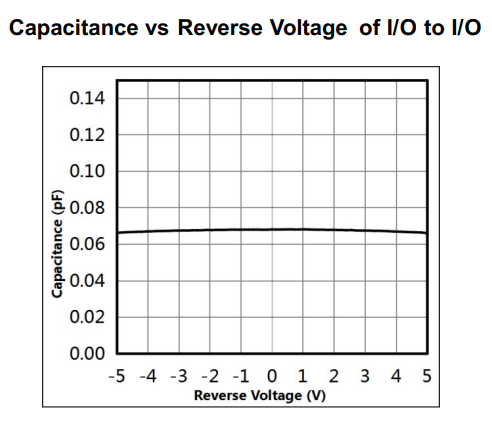

02、優越的電容線性度(1.04)

具有較高的電容線性度1.04 @ 1MHz (Typical)，能降低諧波干擾，維持阻抗匹配的平衡。

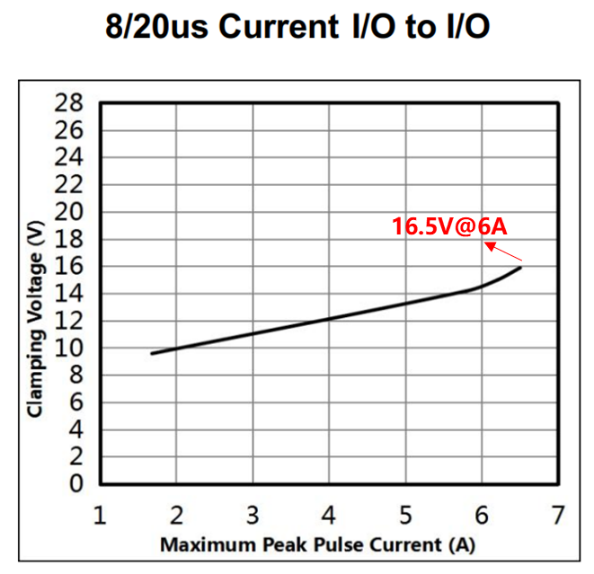

03、超強浪涌防護（6.5A）

面對突發浪涌沖擊時，鉗位電壓穩定在16.5V，可有效保護后端電路。

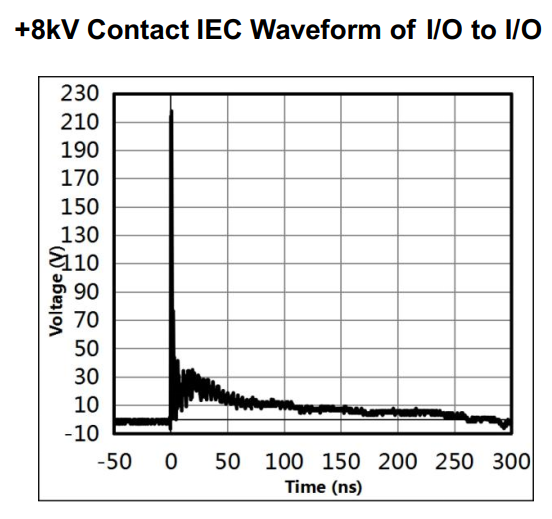

04、優越且可靠的ESD等級（接觸10kV+空氣12kV）

可抵御嚴苛的靜電沖擊，面對復雜場景的靜電威脅也能穩如泰山。

選對防護，讓“隱形刺客”無處遁形

在RF天線口這類對性能、可靠性要求極高的場景，硅基ESD憑借半導體級的響應速度、萬次測試的可靠性、靜電浪涌雙防護的優勢，正在全面取代傳統聚合物方案。如果你還在為射頻場景的ESD防護頭疼，不妨試試硅基ESD的“降維打擊”—— 讓設備在高頻世界里，既“跑得快”又“摔不疼”。

關注我們，后續還會拆解更多汽車電子、工業控制場景的防護方案，帶你讀懂電子安全的“底層邏輯”！
