在電子設計領域，高精度、高速的模數轉換器（ADC）是實現模擬信號數字化處理的關鍵元件。德州儀器（TI）的ADS8412便是這樣一款性能出色的16位、2 MSPS模數轉換器，下面將詳細介紹其特性、應用以及設計過程中需要注意的要點。

文件下載：ads8412.pdf

一、ADS8412的特性亮點

高性能轉換

• 高采樣率與分辨率：ADS8412具備2 MHz的采樣率，能夠在短時間內完成大量數據的采集，同時擁有16位的分辨率，可實現高精度的模擬信號數字化轉換，確保數據的準確性和完整性。
• 零延遲特性：該轉換器的零延遲特性使得它能夠?qū)崟r響應輸入信號的變化，在對時間要求苛刻的應用場景中表現出色，如高速數據采集系統。

豐富的內部資源

• 內置參考與緩沖：ADS8412集成了4.096 - V的內部參考以及參考緩沖器，減少了外部元件的使用，簡化了電路設計，同時提高了系統的穩定性和可靠性。
• 高速并行接口：其高速并行接口支持8 - /16 - 位總線傳輸，方便與各種微控制器、處理器等數字設備進行連接，實現數據的快速傳輸。

低功耗設計

在2 MHz的采樣率下，ADS8412的典型功耗僅為175 mW，這種低功耗特性使得它在對功耗敏感的應用中具有很大的優勢，如電池供電的設備。

ESD保護

雖然該器件對靜電放電（ESD）較為敏感，但所有輸入引腳具備500 V、1000 V的人體模型（HBM）能力，在一定程度上提高了器件的抗靜電能力。

二、ADS8412的應用領域

密集波分復用（DWDM）

在DWDM系統中，需要對光信號進行高精度的監測和處理，ADS8412的高分辨率和高速采樣能力能夠滿足系統對信號采集的要求，確保光通信的穩定和高效。

儀器儀表

在各種儀器儀表中，如示波器、頻譜分析儀等，ADS8412可用于對模擬信號進行精確的數字化轉換，為后續的數據分析和處理提供準確的數據基礎。

高速、高分辨率數據采集系統

對于需要高速、高分辨率數據采集的應用，如工業自動化、航空航天等領域，ADS8412的高性能特性能夠滿足系統對數據采集速度和精度的要求。

傳感器接口

在傳感器接口電路中，ADS8412可將傳感器輸出的模擬信號轉換為數字信號，方便后續的處理和傳輸，提高傳感器系統的智能化水平。

醫療儀器通信

在醫療儀器中，如心電圖儀、超聲診斷儀等，對信號的采集和處理要求較高，ADS8412的高精度和可靠性能夠滿足醫療儀器對信號處理的要求，為醫療診斷提供準確的數據支持。

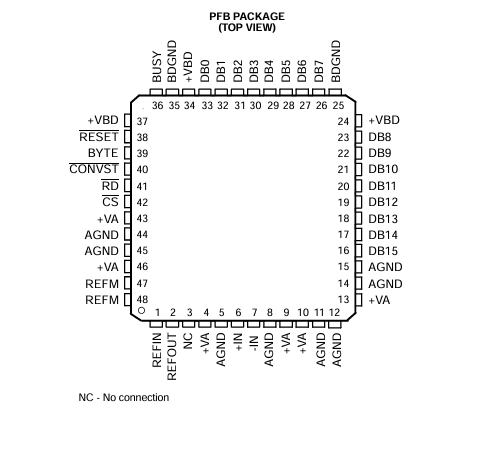

三、ADS8412的工作原理

轉換過程

ADS8412采用逐次逼近寄存器（SAR）架構，基于電荷再分配原理工作，內部集成了采樣/保持功能。當轉換開始時，模擬輸入信號通過+IN和 - IN引腳進入轉換器，在內部電容陣列上進行采樣。轉換時鐘由內部振蕩器產生，控制轉換速率和吞吐量。轉換時間為400 ns，能夠?qū)崿F(xiàn)2 MHz的吞吐量。

參考電壓

該轉換器既可以使用外部參考電壓（范圍為3.9 V至4.2 V），也可以使用內部4.096 - V的參考電壓。當使用內部參考時，需要在REFOUT引腳和REFM引腳之間連接0.1 μF的去耦電容和1 μF的存儲電容。內部參考采用雙緩沖設計，能夠提供穩定的參考電壓。

模擬輸入

在轉換進入保持模式時，+IN和 - IN輸入之間的電壓差被捕獲在內部電容陣列上。+IN和 - IN輸入的電壓范圍為–0.2 V至$V{ref }+0.2 ~V$，輸入跨度（+IN - (-IN)）限制在$-V{ref }$至$V_{ref }$。在采樣期間，模擬輸入電流用于對內部電容陣列進行充電，充電完成后，輸入電流幾乎為零。為確保轉換器的線性度，輸入信號應在規定范圍內，并可使用低通濾波器來減少噪聲。

數字接口

• 時序與控制：ADS8412使用內部振蕩器產生的時鐘控制轉換過程，無需外部時鐘輸入。通過將CONVST引腳拉低至少20 ns（CS引腳為低電平）來啟動轉換，轉換過程中BUSY輸出引腳為高電平，轉換結束后變?yōu)榈碗娖健?/li>
• 數據讀取：輸出數據以二進制補碼形式呈現，可通過16位總線或8位總線進行讀取。當BYTE引腳為低電平時，輸出為完整的16位數據；當BYTE引腳為高電平時，低8位數據會出現在高8位總線上。

四、ADS8412的設計要點

布局設計

為了實現ADS8412的最佳性能，在布局設計時需要特別注意。由于該轉換器常與數字邏輯、微控制器等設備緊密配合使用，而SAR架構對電源、參考、接地和數字輸入的干擾較為敏感，因此應盡量減少數字邏輯對轉換器的影響。

• 參考電壓：如果使用外部參考電壓，確保參考源能夠穩定驅動旁路電容，推薦在REFIN引腳和REFM引腳之間直接連接0.1 - μF的旁路電容和1 - μF的存儲電容，并將REFM和AGND在同一接地平面上短接。
• 接地設計：AGND和BDGND引腳應連接到干凈的接地端，避免靠近微控制器或數字信號處理器的接地端。理想情況下，應為轉換器和相關模擬電路設計專用的模擬接地平面。
• 電源連接：+VA應連接到獨立的5 - V電源平面或走線，直到電源入口點再與數字邏輯的電源連接。在靠近器件的位置放置0.1 - μF的陶瓷旁路電容，并可考慮使用1 - μF至10 - μF的電容進行進一步的濾波。

復位操作

RESET是一個異步低電平有效輸入信號，最小低電平時間為25 ns。當RESET信號有效時，當前轉換將在50 ns內中止，所有輸出鎖存器將被清零。RESET信號變?yōu)楦唠娖胶?0 ns，轉換器恢復正常工作。此外，也可以通過CS和CONVST的組合來復位設備。

電源初始化

上電后無需使用RESET信號，內部上電復位電路會自動完成復位操作。為確保所有寄存器清零，上電后需要進行三個轉換周期。

五、總結

ADS8412作為一款高性能的模數轉換器，憑借其高采樣率、高分辨率、低功耗等特性，在多個領域有著廣泛的應用前景。在設計過程中，合理的布局、正確的復位操作和電源初始化是確保其性能穩定的關鍵。電子工程師在使用ADS8412時，應充分了解其特性和工作原理，結合具體應用場景進行優化設計，以實現系統的最佳性能。你在使用ADS8412的過程中遇到過哪些問題呢？歡迎在評論區分享交流。
