在當今高速發展的電子科技領域，模數轉換器（ADC）作為連接模擬世界和數字世界的橋梁，其性能的優劣直接影響著整個系統的表現。德州儀器（TI）的ADS5510便是一款在高性能ADC領域表現卓越的產品。今天，我們就來深入探討一下這款A(yù)DS5510的特點、應用以及設計要點。

文件下載：ads5510.pdf

一、ADS5510的核心特性

1. 高精度與高速度

ADS5510擁有11位的分辨率，能夠提供較為精確的數字轉換結果。同時，其高達125 MSPS的采樣率，使其能夠滿足高速信號處理的需求，適用于對速度要求極高的應用場景。

2. 出色的動態性能

在動態性能方面，ADS5510表現十分出色。在100 MHz的輸入頻率下，它的信噪比（SNR）可達66.3 dBFS，無雜散動態范圍（SFDR）高達81 dBc。這意味著它能夠在復雜的信號環境中準確地捕捉和轉換信號，減少噪聲和雜散信號的干擾。

3. 低功耗設計

在3.3 - V單電源電壓下，ADS5510的模擬功耗僅為578 mW。這種低功耗設計不僅有助于降低系統的整體功耗，還能提高系統的集成密度，使設計更加緊湊和高效。

4. 豐富的接口與兼容性

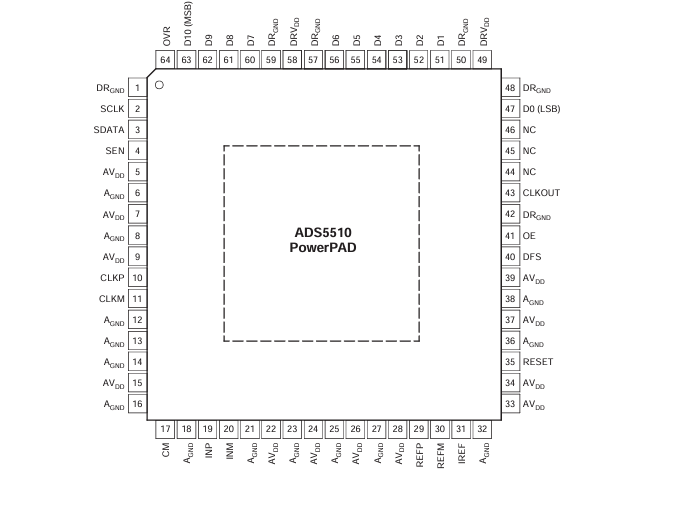

ADS5510具備串行編程接口，方便用戶進行靈活的配置和控制。此外，它采用64 - pin TQFP PowerPAD封裝，并且與多款其他型號的ADC（如ADS5500、ADS5541等）引腳兼容，為設計的升級和替換提供了便利。

二、應用領域廣泛

1. 無線通信

在無線通信領域，ADS5510可用于通信接收器和基站基礎設施中。它能夠準確地將接收到的模擬信號轉換為數字信號，為后續的信號處理和分析提供基礎。同時，其出色的動態性能也能保證在復雜的無線環境中穩定工作。

2. 測試與測量?jī)x器

在測試與測量?jī)x器中，高精度和高速度是關鍵要求。ADS5510的11位分辨率和125 MSPS采樣率能夠滿足對信號精確測量和快速采集的需求，可用于示波器、頻譜分析儀等設備。

3. 數字接收器

無論是單通道還是多通道數字接收器，ADS5510都能發揮重要作用。它能夠?qū)⒔邮盏降哪M信號快速、準確地轉換為數字信號，為后續的數字信號處理提供支持。

4. 視頻與成像

在視頻與成像領域，需要對高速變化的圖像信號進行實時采集和處理。ADS5510的高速采樣率和出色的動態性能使其能夠滿足這一需求，可用于高清攝像機、醫學成像設備等。

三、設計要點分析

1. 輸入配置

ADS5510采用差分采樣保持架構，這種拓?fù)浣Y(jié)構在高采樣率下能夠提供出色的交流性能和高輸入帶寬。在設計時，需要將模擬輸入（INP、INM）外部偏置在內部電路的共模電平（CM）附近。對于滿量程差分輸入，輸入信號的每個差分線應在CM ± 0.575 V之間對稱擺動。

為了實現單端信號到差分信號的轉換，可以使用RF變壓器。同時，建議在INP和INM串聯一個25 - Ω電阻，以抑制由于ADC反沖引起的振鈴。此外，為了確保穩定的低噪聲共模電壓參考，需要對CM輸出進行濾波處理。

2. 電源供應

在電源供應方面，推薦的上電順序是先對AVDD進行斜坡上升，然后是DRVDD。如果DRVDD先上電，需要確保AVDD在10 ms內上電。此外，在REFP（引腳29）和AVDD之間連接一個2 - kΩ電阻，可以提高設備對電源斜坡上升時序的魯棒性。

3. 時鐘輸入

ADS5510的時鐘輸入可以采用差分時鐘信號或單端時鐘輸入，兩種配置在性能上差異不大。在使用單端CMOS時鐘輸入時，需要將CLKM（引腳11）通過0.01 - μF電容接地，CLKP通過0.01 - μF電容交流耦合到時鐘源。

為了獲得最佳性能，建議使用低抖動的時鐘源，并提供50%的占空比。帶通濾波可以幫助產生50%占空比的時鐘，并減少抖動的影響。

4. 內部DLL

ADS5510使用內部數字延遲鎖定環（DLL）來實現最快的采樣率。但DLL在時鐘頻率低于60 MSPS時會降低性能，因此在低于60 MSPS的時鐘頻率下工作時，需要關閉內部DLL。

5. 輸出信息

ADS5510提供11個數據輸出、一個數據就緒信號（CLKOUT）和一個超出范圍指示信號（OVR）?？梢酝ㄟ^(guò)設置DFS（引腳40）的電壓來選擇不同的輸出格式（直偏移二進制或二進制補碼）和輸出時鐘極性。同時，需要注意確保所有輸出線（包括CLKOUT）的負載與D1（引腳51）相近，以減少輸出時序?qū)﹄娫措妷夯驕囟鹊拿舾行浴?/p>

四、總結

德州儀器的ADS5510是一款高性能、低功耗的11位125 MSPS模數轉換器，具有出色的動態性能和豐富的接口功能。在設計過程中，需要根據其特點和要求，合理進行輸入配置、電源供應、時鐘輸入等方面的設計，以充分發揮其性能優勢。無論是在無線通信、測試與測量，還是視頻與成像等領域，ADS5510都能為工程師們提供一個可靠的解決方案。希望本文能為廣大電子工程師在使用ADS5510進行設計時提供一些有價值的參考。你在使用ADS5510的過程中遇到過哪些問題呢？歡迎在評論區分享交流。
