作為日本立山科學株式會社的官方代理，深圳市智美行科技深知高壓、高功率密度應用對溫度傳感器提出了雙重挑戰：可靠的電氣隔離與高效的熱傳導。本文將深入探討TWT系列如何在這兩方面交出完美答卷。

在電動汽車驅動、大功率光伏逆變器、工業變頻器等場景中，功率模塊內部是一個電與熱高度耦合的復雜戰場。電壓等級動輒數百至上千伏，功率損耗產生的熱流密度極高。在此環境下，用于監測核心芯片溫度的熱敏電阻，必須具備兩大“硬核”素質：一是自身絕緣可靠，能抵御高壓擊穿；二是熱阻足夠低，能快速傳遞熱量。傳統的分離式傳感器往往顧此失彼。而立山科學TWT系列，通過其獨特的結構設計，實現了絕緣與散熱能力的精妙平衡。

一、高壓絕緣的基石：氧化鋁（Al?O?）基板

絕緣能力是高壓側測溫的“入場券”。TWT系列的絕緣性能并非來自外部附加的絕緣片或灌封膠，而是源于其本體結構——高純度氧化鋁陶瓷基板。

為什么是氧化鋁？

極高的體積電阻率：常溫下大于10^14 Ω·cm，是優異的絕緣體。

高介電強度：通常可達10-35 kV/mm。這意味著即使基板厚度很?。ㄈ鏣WT所用），也能承受數千伏的電壓而不被擊穿。

優異的導熱性：導熱系數約為30 W/(m·K)，遠高于普通塑料封裝材料。這實現了絕緣與導熱的統一，解決了“絕緣層即熱阻擋層”的傳統矛盾。

與基板材料匹配的熱膨脹系數：與功率模塊常用的AlN或Al?O? DBC基板的熱膨脹系數接近，在溫度循環中應力小，結合界面更可靠。

應用價值：
這種內置絕緣設計允許TWT被直接安裝在任何電位的金屬層上。例如，在半橋電路的上管（High-Side），它可以安全地放置在高壓母線（如800VDC）與芯片之間，實現最直接的溫度監測，而無需擔心高壓爬電或引入復雜的隔離電路，極大簡化了高壓側測溫的系統設計。

二、高效散熱的通道：從芯片到傳感元件的“熱高速路”

散熱（更準確地說是“導熱”）性能決定了溫度測量的響應速度和精度。TWT的熱傳導路徑被極致優化。

1. 極短的熱路徑：
傳統方案：芯片 -> 焊層 -> DBC銅層 -> 絕緣層 -> 另一銅層 -> 焊層 -> 傳感器封裝外殼 -> 內部填充料 -> NTC芯片。
TWT方案：芯片 -> 燒結層/焊層 -> TWT的Al?O?基板（同時也是絕緣層） -> NTC陶瓷芯片。

對比可見，TWT方案消除了多層界面和低導熱材料，將熱傳導路徑縮短至極致。熱量幾乎是從芯片“直達”感溫元件。

2. 低熱阻的材料組合：

燒結界面：采用銀燒結或銅燒結工藝，其熱導率（>200 W/(m·K)）遠高于傳統焊料，界面熱阻極低。

Al?O?基板：如前所述，兼具絕緣與良好導熱。

內部結構：NTC陶瓷與電極、保護玻璃之間緊密結合，無空氣間隙等熱阻大的介質。

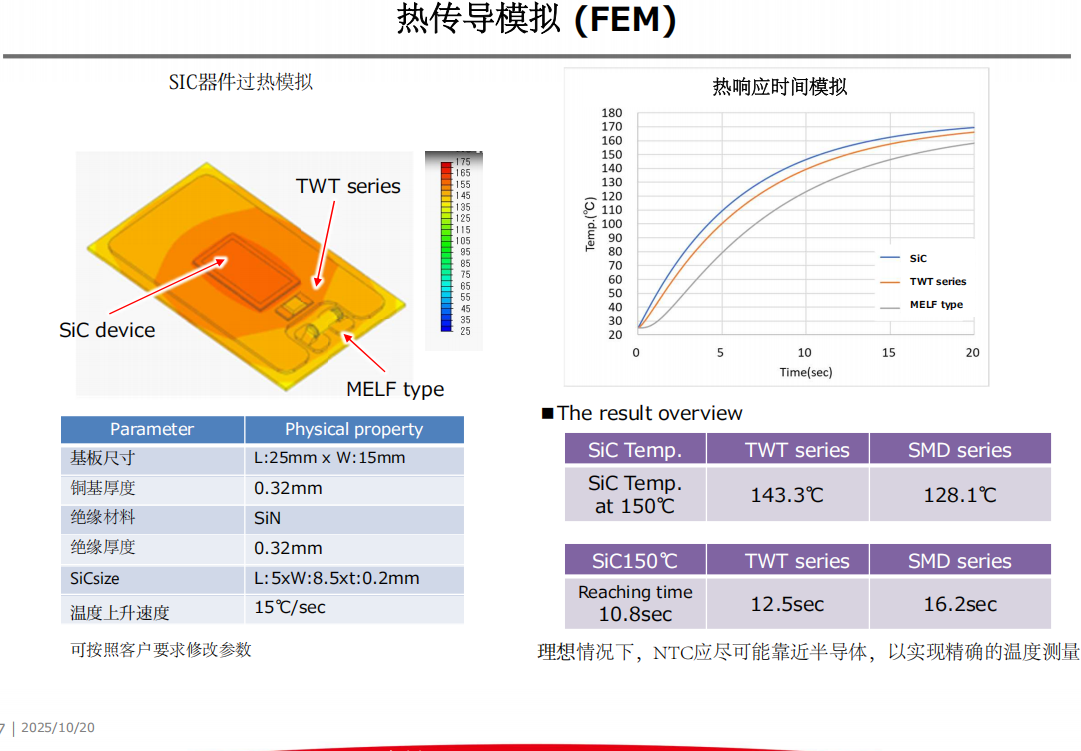

仿真與實測驗證：
熱仿真已經雄辯地證明了結果：在相同的芯片發熱條件下，TWT感知到的溫度比遠離芯片的MELF型NTC高出15℃以上，更接近真實結溫；其響應時間快出5秒以上。這不僅僅是數字的差異，在發生過流或短路等故障時，這快出的幾秒鐘和更準確的溫度讀數，是防止芯片發生熱失控、實現有效保護的黃金窗口。

三、高功率環境下的穩定性與壽命

在高功率、持續發熱的環境中，傳感器自身也長期處于高溫狀態，這對材料的穩定性和長期可靠性提出了挑戰。

高溫穩定性：TWT系列采用的NTC陶瓷配方、Ag電極及無鉛玻璃保護層，均經過高溫老化篩選，確保在200℃ 的連續工作溫度下，電阻漂移率極小，性能穩定。

抗熱震性：功率模塊在啟停、負載突變時，芯片溫度會發生劇烈變化。TWT的陶瓷-金屬-玻璃復合結構，以及匹配的熱膨脹系數設計，賦予了其良好的抗熱沖擊能力。

耐濕性與耐腐蝕性：表面的無鉛玻璃層形成致密封裝，能有效阻擋水汽和腐蝕性氣體的侵入，保證在高溫高濕環境下長期工作的可靠性，輕松通過AEC-Q200中的濕熱測試（THB）。

結語：絕緣與散熱的統一，賦能高壓高功率系統

在高壓高功率的應用領域，設計往往是在多重約束下的艱難取舍。立山科學TWT系列NTC熱敏電阻的出現，打破了“高絕緣必然高熱阻”的思維定式。它通過創新的“功能一體化”結構設計，將高壓絕緣體與高效熱導體這兩個看似矛盾的角色完美融合于一身。

這不僅僅是提供了一個更優秀的溫度傳感器，更是為功率模塊設計師解鎖了新的可能性：更緊湊的高壓側布局、更精準的結溫控制、更快速的系統保護、以及最終，更高效可靠的電力電子系統。

深圳市智美行科技有限公司，愿與您共同探索這一創新器件在您下一代高壓高功率平臺中的應用潛力，提供從絕緣耐壓評估到熱仿真對比的全方位技術支持。
