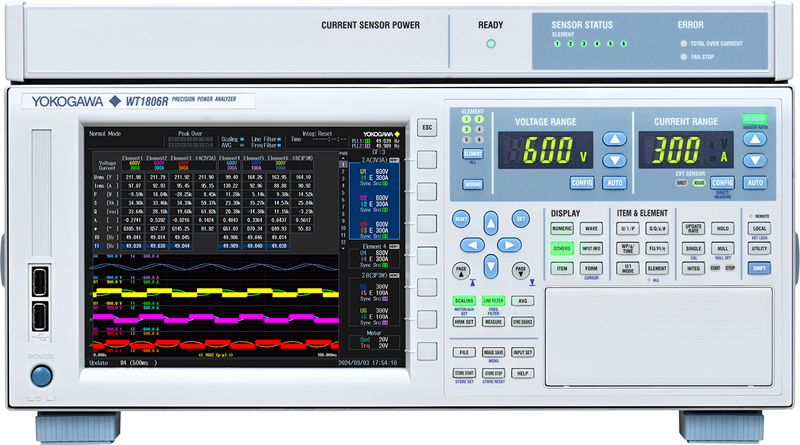

在光伏逆變器能效檢測、家電待機功耗測試等場景中，功率積分測量精度至關重要。橫河WT1800R憑借“無死區積分”和“智能量程切換”優勢成為首選，但實操中易出現數據波動等問題。

核心優勢：無死區運算+智能量程，兼顧高精度與負載突變適配。

一、核心原理

積分測量本質是對瞬時功率/電流/電壓進行時間累積，輸出能量(Wh)、電荷(Ah)等結果，核心優勢兩點：

無死區采樣：完整運算所有采樣點，避免數據遺漏偏差;

智能量程：電壓/電流量程自動切換適配寬負載，負載突變時需注意模式選擇。

適用場景：光伏能源計量、家電待機測試、電池充放電、電機能效評估等。

二、精簡設置步驟(以家電待機測試為例)

以“PC電源待機有功功率積分”為例，流程適配多數場景

Step 1：基礎參數初始化設置

信號接入：電壓線接電壓端子，PC電源線通過電壓端子串接電流端子，確保接線牢固極性正確;

進入菜單：按【MENU】→選“測量設置”;

參數配置：電壓量程選220V、電流量程先設自動、測量模式，按【ESC】返回。

Step 2：積分核心配置

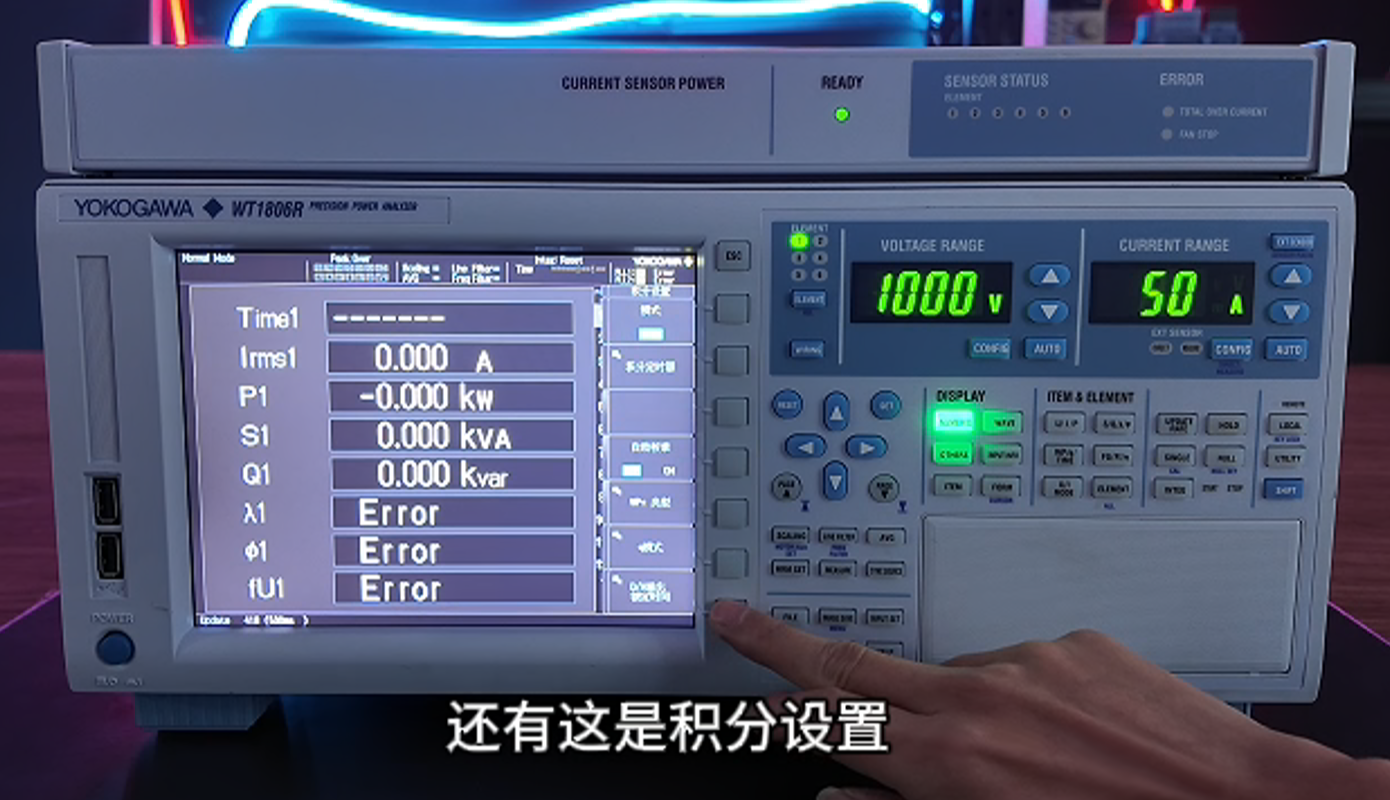

進入積分設置：主菜單選“積分設置”;

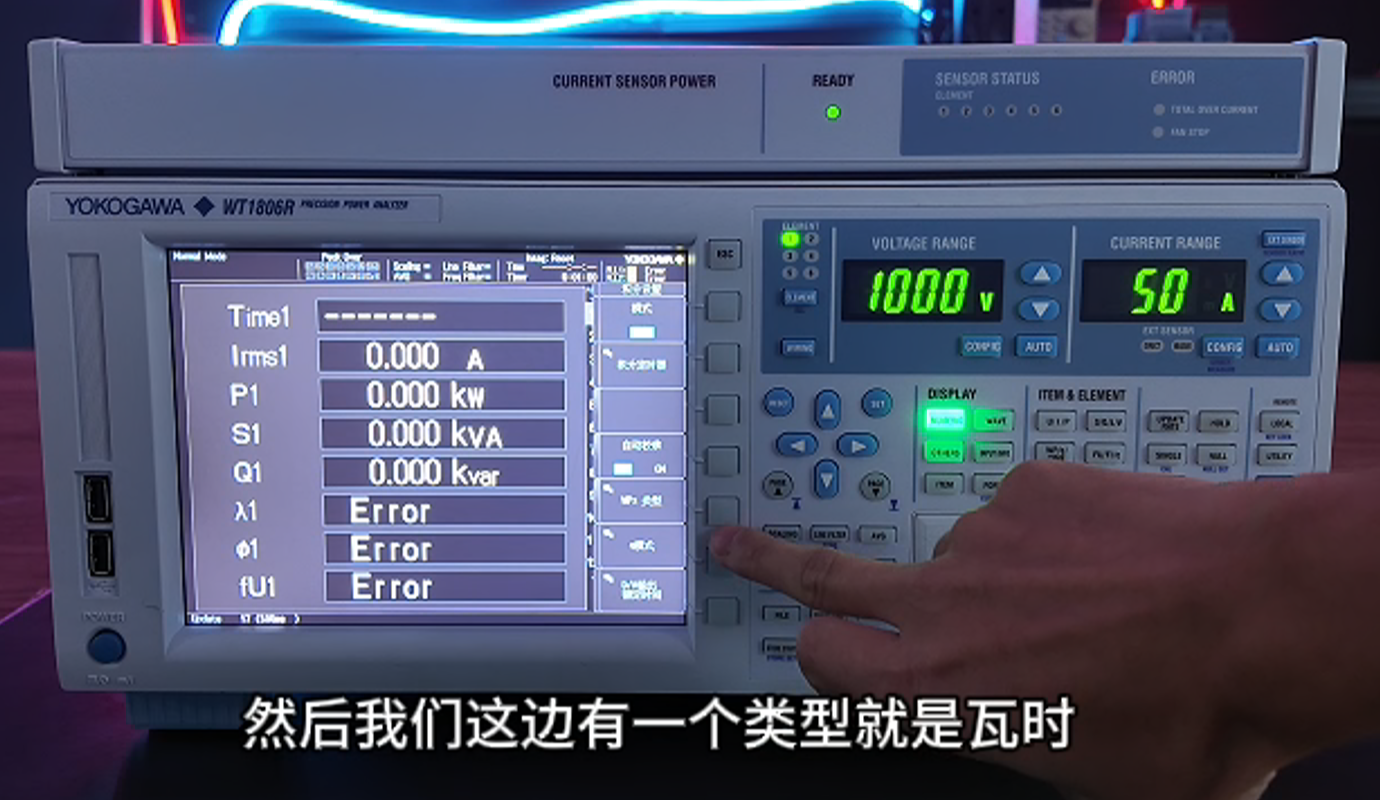

選積分類型：選“有功(Wh)”(按需可選無功/電流積分);

量程模式：穩定負載選“自動量程”;突變負載(如PC待機)選“固定量程”(預測試確定最大電流);

觸發方式：選“手動觸發”(按啟動鍵開始)。

Step 3：測試與讀數

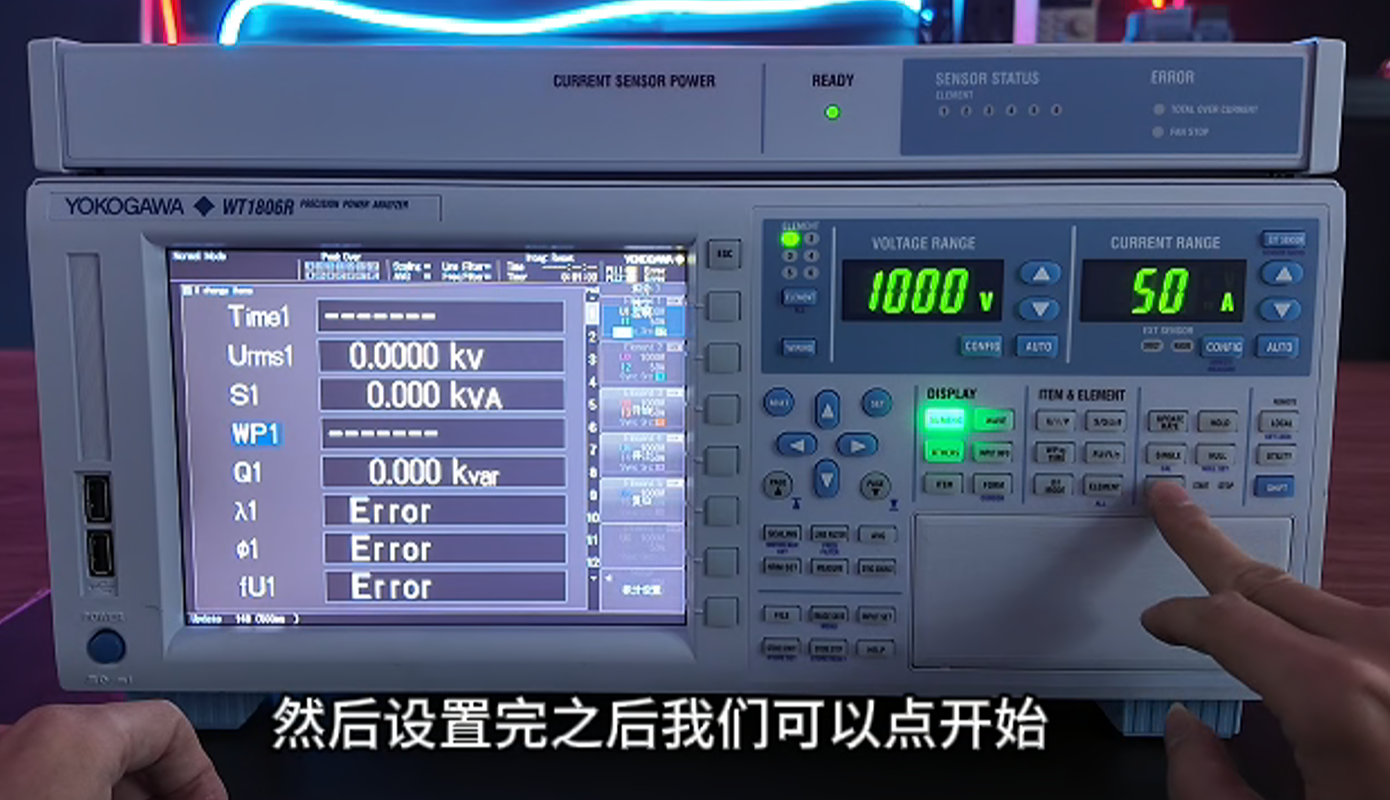

啟動：PC待機狀態按【START/STOP】，屏幕顯示“積分中”;

監控：觀察瞬時功率，若“RANGE”閃爍(量程頻繁切換)，暫停后改固定量程;

讀數：預設時間到后按【START/STOP】，屏幕顯示總能量(Wh)，平均功率=總能量/時間;

存儲：選“數據存儲”，將結果存設備或U盤。
