1. 執行摘要

全球能源結構正處于從集中式同步發電機主導向分布式逆變器主導轉型的關鍵時期。隨著可再生能源滲透率的不斷攀升，電網的物理轉動慣量顯著下降，導致頻率穩定性和電壓支撐能力減弱。為了應對這一挑戰，構網型（Grid-Forming, GFM）儲能變流器（PCS）作為一種能夠主動構建電網電壓和頻率的新型電力電子設備，正逐漸成為新型電力系統的核心支撐組件。然而，構網型控制策略對硬件平臺提出了極為嚴苛的技術標準，包括極高的瞬時過載能力以模擬慣量、毫秒級的快速功率響應以抑制頻率波動，以及在惡劣電網故障下的穿越與支撐能力。

傾佳電子剖析構網型PCS的技術標準，并論證碳化硅（SiC）功率模塊如何成為實現這些標準的關鍵技術賦能者。我們提出“技術共生”這一核心論點：構網型PCS的高帶寬控制與過載需求迫切需要SiC材料的寬禁帶特性來打破硅基器件的物理極限；反之，SiC功率模塊的優異性能也唯有在構網型應用中才能最大程度地轉化為系統級的經濟與性能優勢，從而擺脫單純的器件替代邏輯。

傾佳電子依托于大量的實測數據、仿真模型及對比分析，詳細探討了從1200V SiC MOSFET芯片特性到62mm及34mm模塊封裝技術，再到125kW工商業PCS及兆瓦級儲能系統的應用表現。分析表明，SiC技術不僅能將PCS的轉換效率提升至99%以上，更關鍵的是，它通過降低60%以上的開關損耗和提供更高的結溫裕度，使得PCS能夠在不增加體積的前提下實現構網型所需的短時3倍過載能力，并支持40kHz以上的開關頻率以實現高精度的電壓波形構建 。

2. 構網型PCS的技術標準與硬件挑戰

2.1 從跟網型到構網型的范式轉變

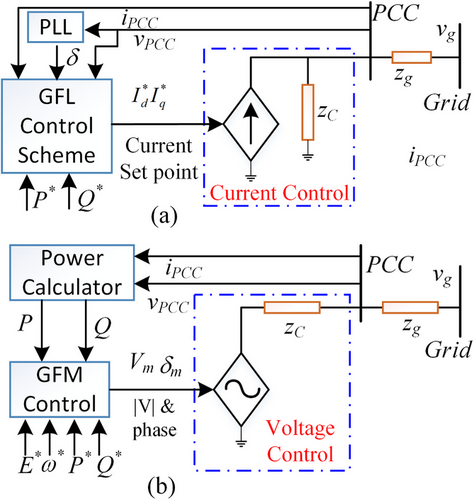

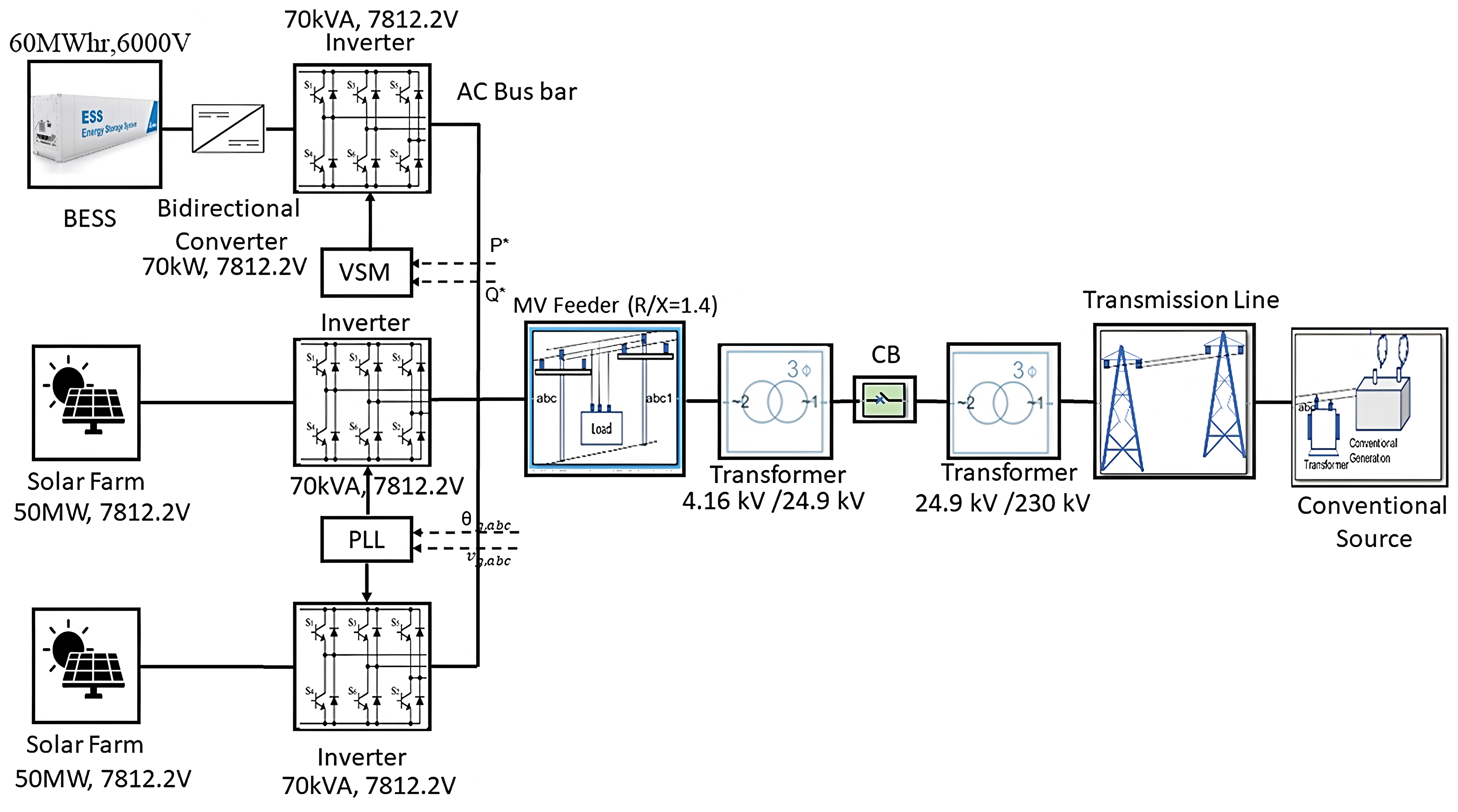

理解PCS硬件需求的演變，首先必須厘清其運行模式的根本性差異。傳統的跟網型（Grid-Following, GFL）PCS本質上是一個受控電流源，它依賴鎖相環（PLL）捕捉電網相位，并跟隨電網電壓注入功率。這種模式在強電網下運行良好，但在弱電網或孤島模式下，一旦失去電網參考，系統便會失穩。

相比之下，構網型（GFM）PCS本質上是一個受控電壓源。它不依賴外部電網電壓相位，而是通過模擬同步發電機的機械方程（如虛擬同步機VSG控制）或下垂控制（Droop Control），主動建立輸出電壓的幅值和頻率。這意味著PCS必須具備極強的“剛性”，即在負載突變或電網擾動時，能夠瞬間提供維持電壓所需的電流，而無需等待上層調度指令。

2.2 關鍵技術標準對功率器件的映射

構網型PCS的控制特性直接轉化為對底層功率半導體的極端物理要求。

2.2.1 虛擬慣量與瞬時過載能力

技術標準： 為了模擬同步發電機的轉子慣量（J），當電網頻率發生變化率（df/dt）時，PCS必須立即輸出有功功率進行阻尼。標準通常要求PCS具備150%至300%的額定電流過載能力，持續時間從數百毫秒到數秒不等，以支撐電網頻率直至一次調頻介入。

硬件挑戰： 這一要求直接挑戰了功率模塊的安全工作區（SOA）和熱容量。對于傳統的硅基IGBT（絕緣柵雙極型晶體管）而言，大電流會導致飽和壓降（Vce(sat)?）急劇上升，產生巨大的導通損耗。由于硅材料的熱導率限制，芯片結溫（Tvj?）會迅速攀升至失效點（通常為150°C），導致熱擊穿。

SiC的共生優勢： SiC MOSFET具有且呈現電阻特性的正向導通壓降。在部分負載下，其導通損耗極低；而在過載情況下，雖然壓降線性增加，但配合其更高的耐溫能力（Tvj,op?=175°C）和更優的封裝散熱技術，能夠提供IGBT無法比擬的過載裕度 。

2.2.2 故障穿越與無功支撐

技術標準： 在電網發生低電壓穿越（LVRT）或高電壓穿越（HVRT）故障時，PCS不僅不能脫網，還必須向電網注入額定的無功電流以支撐電壓恢復。此時，PCS可能運行在極低的功率因數下，電流主要流經反并聯二極管或處于同步整流狀態的MOSFET溝道。

硬件挑戰： 硅基IGBT模塊中的快恢復二極管（FRD）在硬開關換流過程中存在顯著的反向恢復電流（Irr?）和反向恢復電荷（Qrr?）。在故障工況下，巨大的無功電流會導致二極管反向恢復損耗激增，甚至引發震蕩和電壓尖峰，威脅系統安全。

SiC的共生優勢： 現代SiC MOSFET模塊，如基本半導體的Pcore?2系列，采用了集成SiC肖特基勢壘二極管（SBD）或利用SiC體二極管的極低反向恢復特性。實測數據顯示，BMF240R12E2G3模塊的反向恢復電荷Qrr?僅為0.63 μC，遠低于同等級硅器件，幾乎實現了“零反向恢復” 。這種特性使得構網型PCS在處理劇烈的電網相位跳變和故障電流時，能夠保持極低的開關應力和熱沖擊。

2.2.3 電能質量與高帶寬控制

技術標準： 作為電壓源，構網型PCS輸出電壓的諧波含量（THD）必須嚴格控制（通常要求線性負載下<3%）。此外，為了抑制寬頻域振蕩，PCS的電壓環控制帶寬需要足夠高。

硬件挑戰： 根據奈奎斯特采樣定理和控制理論，開關頻率（fsw?）通常需要達到控制帶寬的10-20倍。若要求2kHz以上的控制帶寬以精確復現正弦波并抑制高次諧波，開關頻率需達到20kHz以上。大功率IGBT模塊受限于拖尾電流造成的關斷損耗（Eoff?），其開關頻率通常被限制在2-6kHz，難以滿足高性能構網控制的需求。

SiC的共生優勢： SiC MOSFET屬于單極型器件，沒有少子存儲效應，關斷速度極快。基本半導體的1200V SiC模塊在125kW PCS應用仿真中，在32-40kHz的開關頻率下仍能保持99%左右的系統效率 。這種高頻能力不僅大幅降低了濾波電感和電容的體積，更賦予了控制系統極高的動態響應能力，使其能夠構建出更加“堅硬”的電網電壓。

2.3 嚴苛環境下的可靠性標準

構網型儲能系統通常服務于電網關鍵節點，要求具備長達15-20年的設計壽命。由于承擔調頻任務，PCS會經歷頻繁的功率吞吐和熱循環。

硬件挑戰： 功率模塊內部的芯片與基板、基板與底板之間的焊接層及互連線在反復的熱脹冷縮應力下容易發生疲勞、裂紋甚至脫落。

SiC的共生優勢： 為了匹配SiC芯片的高溫工作能力，先進的工業級SiC模塊普遍采用了氮化硅（Si3?N4?）活性金屬釬焊（AMB）陶瓷基板，替代了傳統的氧化鋁（Al2?O3?）DBC基板 。Si3?N4?不僅熱導率是Al2?O3?的3倍以上（90 W/mK vs 24 W/mK），其抗彎強度更是高達700 MPa，能夠承受更劇烈的熱沖擊而不分層，完全契合構網型應用中頻繁波動的熱負荷特性 。

3. SiC功率模塊：構網型PCS的架構重塑者

SiC模塊對IGBT模塊的替代，并非簡單的元器件更替，而是引發了PCS拓撲架構、熱管理設計以及控制策略的全面革新。

3.1 拓撲架構的演進與簡化

在工商業儲能PCS領域，傳統的硅基方案為了規避IGBT高開關損耗的缺陷，通常采用復雜的三電平T型（3L-TNPC）拓撲。這種架構雖然能提升效率，但需要使用12個或更多的功率開關管，導致門極驅動電路復雜、系統體積龐大且可靠性風險增加 。

引入SiC MOSFET后，由于其開關損耗極低，設計者可以回歸更簡單、更魯棒的兩電平（2-Level）拓撲，或者使用簡化的三電平架構，而無需犧牲效率。

體積縮減： 基于SiC的PCS方案可以將整機體積從IGBT方案的83升壓縮至77升左右，功率密度提升顯著 。

器件減少： 采用1200V SiC模塊（如BMF240R12E2G3）可以減少開關器件數量，降低了系統的平均故障間隔時間（MTBF），提升了構網型設備的可用性。

3.2 損耗特性的顛覆性差異

技術共生的核心在于損耗機制的改變。構網型PCS常處于“熱備用”或輕載狀態以維持電壓，但需隨時準備全功率輸出。

開關損耗的溫度特性：

這是SiC與IGBT最本質的區別之一。對于IGBT，隨著結溫升高，載流子復合變慢，拖尾電流加劇，導致關斷損耗（Eoff?）和開通損耗（Eon?）顯著增加，形成正反饋，容易引發熱失控。

然而，基本半導體的BMF240R12E2G3模塊數據顯示，其開通損耗（Eon?）在某些工況下甚至呈現負溫度系數或保持穩定，即溫度越高，損耗反而可能降低或增加幅度極小 。

數據支撐： 在400A電流下，SiC模塊的總開關損耗（Etotal?）僅為25.24 mJ，且在高溫下保持穩定。相比之下，同規格IGBT的損耗受溫度影響劇烈。這種特性使得SiC PCS在應對構網型過載工況（此時芯片處于高溫狀態）時，具有天然的“熱穩定性”，不會因損耗激增而導致過早的熱保護停機。

導通損耗與輕載效率：

IGBT存在固有的拐點電壓（VCE(sat)?，約1.0-2.0V），這意味著即使在極小電流下也有顯著的導通損耗。SiC MOSFET表現為純電阻特性（RDS(on)?）。BMF540R12KA3模塊的導通電阻低至2.5 mJ 。在儲能系統常見的低功率運行區間，SiC方案消除了拐點電壓損耗，顯著提升了全范圍的加權效率。

3.3 工商業PCS 仿真案例分析

為了量化這種共生關系，我們引用一份針對125kW PCS的詳細仿真報告 。

工況設定： 直流母線800V，交流輸出400V，額定功率125kW，過載120%（150kW）。

頻率對比： IGBT方案通常限于6-8kHz，而SiC方案設定為32-40kHz。

熱表現： 在100%負載、40kHz開關頻率下，SiC模塊的單管總損耗約為226.7W，結溫穩定在117.5°C（散熱器70°C）。

過載能力： 在120%過載工況下，結溫上升至142.1°C。考慮到SiC模塊的最高允許結溫為175°C，系統仍保留了約33°C的熱裕度 。這意味著該SiC PCS可以長時間維持1.2倍過載，或者短時承受更大的沖擊，完美契合構網型應用的慣量支撐需求。如果使用IGBT，在如此高頻下?lián)p耗將成倍增加，根本無法實現同等的過載能力。

3.4 硬開關拓撲中的優勢（以焊機H橋為例）

構網型PCS的輸出級往往面臨硬開關工況。通過對類似拓撲（20kW焊機H橋）的仿真對比 ，可以進一步驗證SiC的優勢。

對比組： 1200V 15mΩ SiC模塊（BMF80R12RA3）運行于80kHz vs 高速IGBT運行于20kHz。

結果： 盡管頻率提高了4倍，SiC方案的總損耗（266.72W）仍遠低于IGBT方案（405.52W）。

整機效率： SiC方案效率高達98.68%，比IGBT方案高出1.58個百分點。

這一數據證明，在構網型應用中，SiC允許設計者通過大幅提升頻率來優化波形質量和動態響應，同時還能享受到損耗降低帶來的熱管理紅利。

4. 適配構網型應用的SiC功率模塊產品族

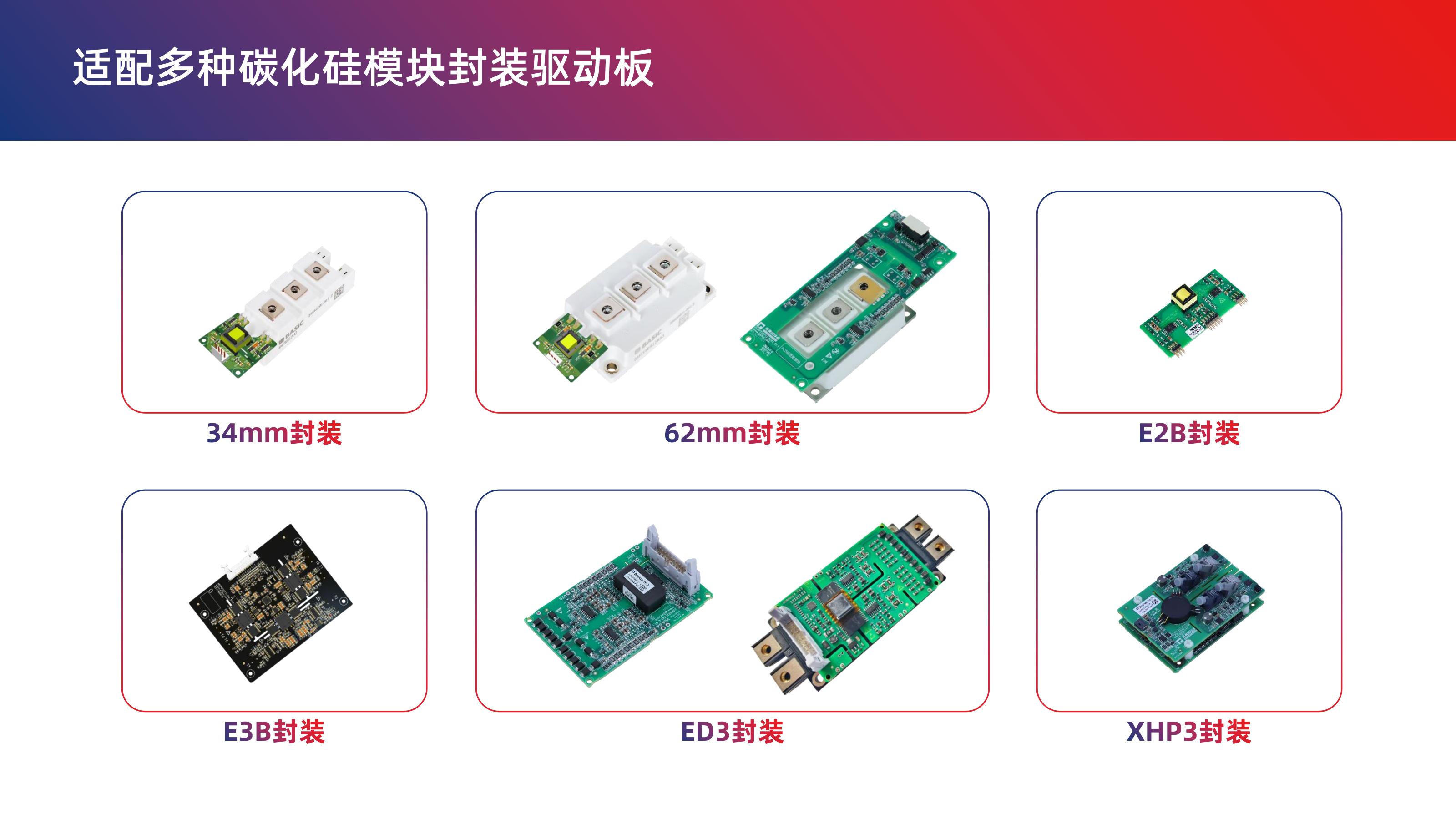

為了滿足不同功率等級構網型PCS的需求，市場上已經涌現出針對性優化的SiC模塊產品，主要分為62mm標準封裝、34mm緊湊封裝以及新興的L3封裝。

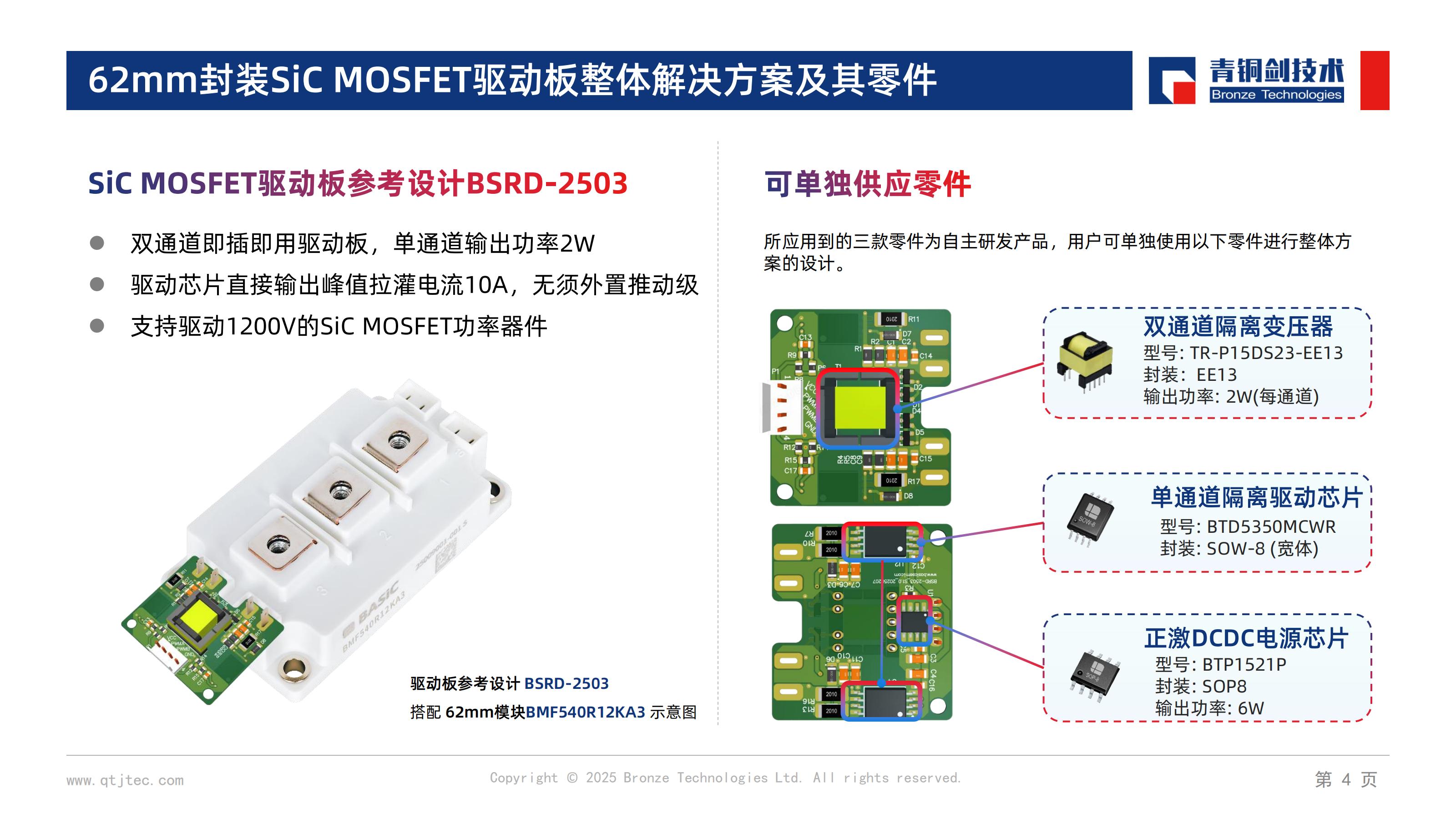

4.1 62mm 工業級標準模塊（BMF540R12KA3）

對于大型集中式或組串式PCS，62mm封裝是工業界的通用標準?；景雽w的Pcore?2 62mm系列模塊通過內部結構優化，實現了與構網型需求的深度契合。

低雜散電感： 模塊內部雜散電感（Lσ?）控制在14nH以下 。在SiC器件極高的開關速度（di/dt>5kA/μs）下，低電感是抑制關斷電壓尖峰、保護模塊不被擊穿的關鍵。

銅基板散熱： 該系列采用銅（Cu）基板，利用銅的高熱容和高導熱性實現快速的熱擴散 。在構網型PCS響應電網慣量需求輸出短時大電流時，銅基板充當了熱緩沖池，有效抑制了結溫的瞬態沖擊。

電氣參數： 1200V耐壓，540A額定電流，導通電阻低至2.5mΩ 。其IDM?（脈沖電流）高達1080A，為PCS提供了巨大的瞬時功率儲備。

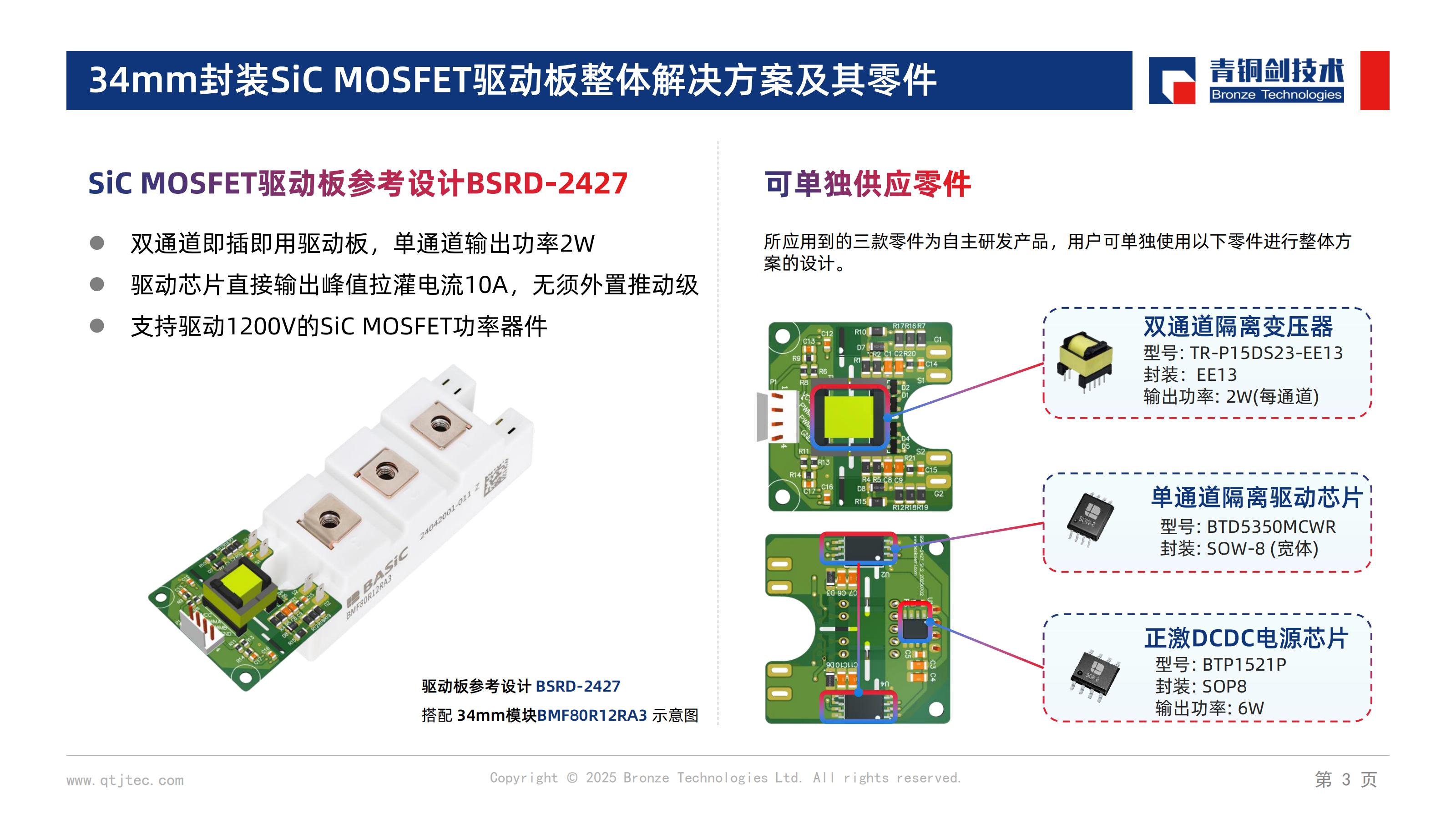

4.2 34mm 緊湊型模塊（BMF80R12RA3）

針對分布式、高密度的工商業儲能一體柜，34mm模塊提供了更靈活的方案。

性能特點： 1200V/15mΩ規格，適用于幾十千瓦級的功率單元 。小巧的體積使得模塊可以分散布置，優化風道設計，適應一體柜緊湊的空間限制。

應用場景： 除了PCS，還廣泛應用于高頻DC-DC變換器，這在光儲充一體化系統中是連接電池與直流母線的關鍵環節。

4.3 L3 封裝模塊（BMCS002MR12L3CG5）

面向未來的更高功率密度需求，L3封裝代表了新的演進方向。

雙向開關拓撲： 該封裝支持共源極雙向開關結構，特別適用于固態斷路器（SSCB）或電池斷開單元（BDU） 。雖然主要針對保護與切換，但在構網型系統中，這種極低內阻（1.8mΩ @ 1200V）的雙向開關是實現電池簇無縫投切和故障隔離的理想器件。

低熱阻設計： 結到殼熱阻（Rth(j?c)?）低至0.069 K/W ，進一步提升了持續通流能力。

4.4 工業模塊的車規級基因

值得注意的是，為了確保電網級設備的可靠性，領先的SiC廠商基本半導體等公司開始將“車規級”的設計理念引入工業模塊 。

銀燒結工藝： 部分高性能模塊采用銀燒結技術替代傳統錫焊，大幅提升了芯片與基板間的連接強度和導熱/導電性能，使得模塊能夠承受構網型應用中數以萬計的功率循環。

嚴格測試： 執行諸如高溫反偏（HTRB）、高濕高溫反偏（H3TRB）及功率循環（PC）等測試標準 ，確保模塊在戶外惡劣環境下的長期穩定性。

5. 驅動技術：構網型SiC PCS的神經中樞

SiC MOSFET的極速開關特性雖然帶來了效率和帶寬的紅利，但也給柵極驅動設計帶來了前所未有的挑戰?？梢哉f，沒有先進的驅動技術，SiC在構網型PCS中的潛力就無法兌現。

5.1 米勒效應與誤導通抑制

挑戰： 在橋臂結構中，當上管SiC MOSFET快速開通時，橋臂中點電壓發生劇烈跳變（高dv/dt）。這一電壓變化通過下管的米勒電容（Crss?）向柵極耦合電流。由于SiC器件的閾值電壓（VGS(th)?）相對較低（通常2V-4V），如果柵極回路阻抗不夠低，耦合電流產生的電壓極易導致下管誤導通，造成母線直通短路。

技術標準： 構網型SiC PCS的驅動電路必須具備有源米勒鉗位（Active Miller Clamp）功能。

解決方案： 專用的SiC驅動芯片（如BTD5350MCWR）集成了米勒鉗位引腳 。當檢測到柵極電壓低于預設值（如2V）時，芯片內部的MOSFET導通，將柵極直接短接到負電源軌（VEE?），提供極低阻抗的通路泄放米勒電流。

實測驗證： 雙脈沖測試波形顯示，在無鉗位時，下管柵極電壓尖峰可達7.3V（存在誤導通風險）；啟用鉗位后，電壓被牢牢鉗制在2V以下，徹底消除了直通隱患 。

5.2 負壓關斷與驅動電壓優化

挑戰： SiC MOSFET的源極引腳在開關過程中會因雜散電感產生感生電壓。

技術標準： 為了保證可靠關斷并獲得最佳導通性能，驅動電壓需精確匹配SiC特性。

解決方案： 推薦采用+18V/-4V或+18V/-3V的非對稱驅動電壓 。

+18V： 確保溝道完全打開，獲得最低的RDS(on)?，降低導通損耗。

-4V： 提供足夠的關斷安全裕度，防止感生電壓導致的誤觸發，同時避免負壓過大損傷柵極氧化層?；景雽w提供的BTP1521P等隔離電源芯片專門設計用于生成這種非對稱電壓 。

5.3 短路保護與軟關斷

構網型PCS作為電壓源，在電網短路時會本能地輸出巨大電流。雖然控制層會有過流限制，但硬件層的短路保護是最后一道防線。

技術標準： 驅動器需具備退飽和（Desaturation, DESAT）檢測功能，且響應速度需遠快于IGBT驅動。

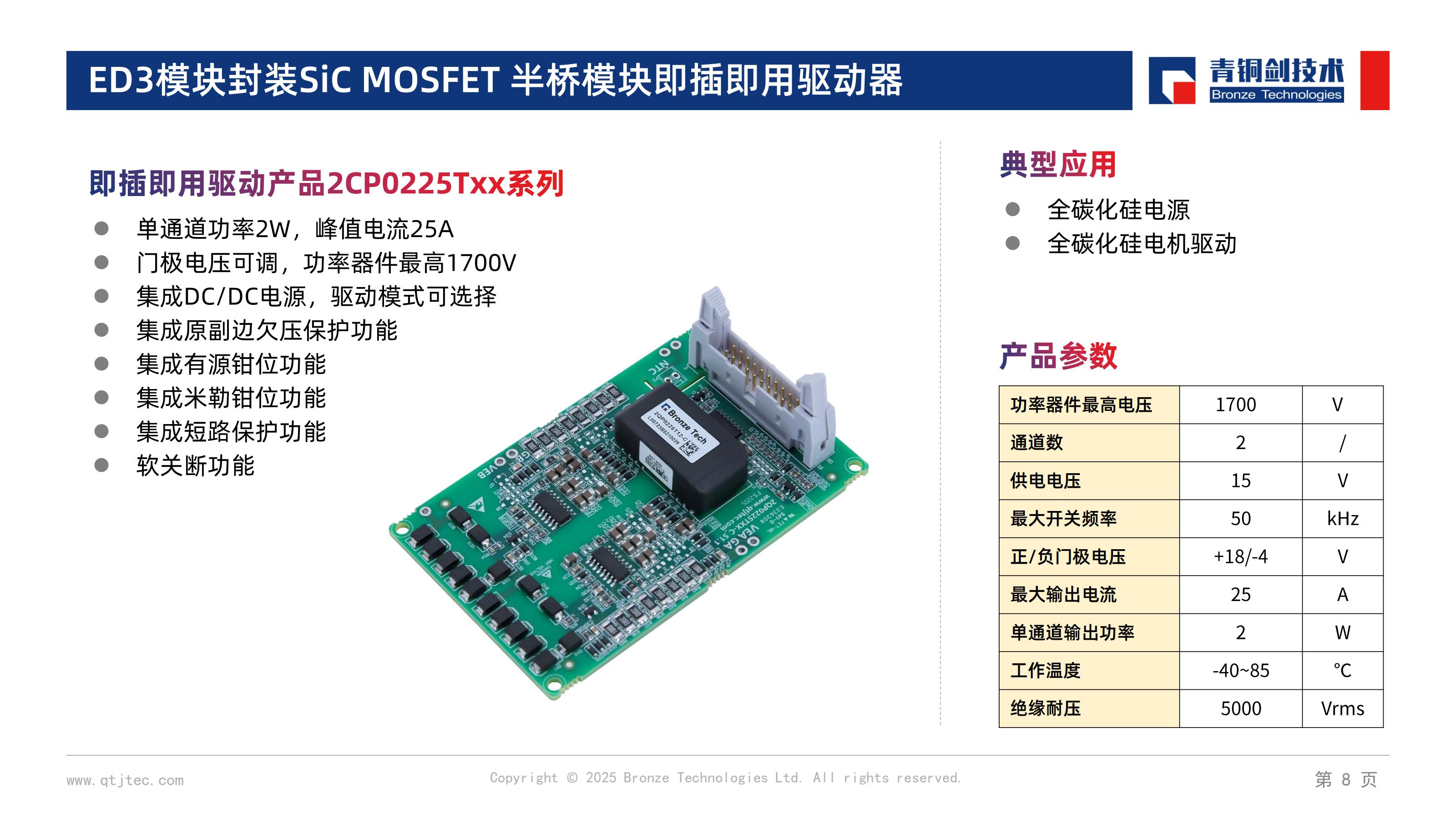

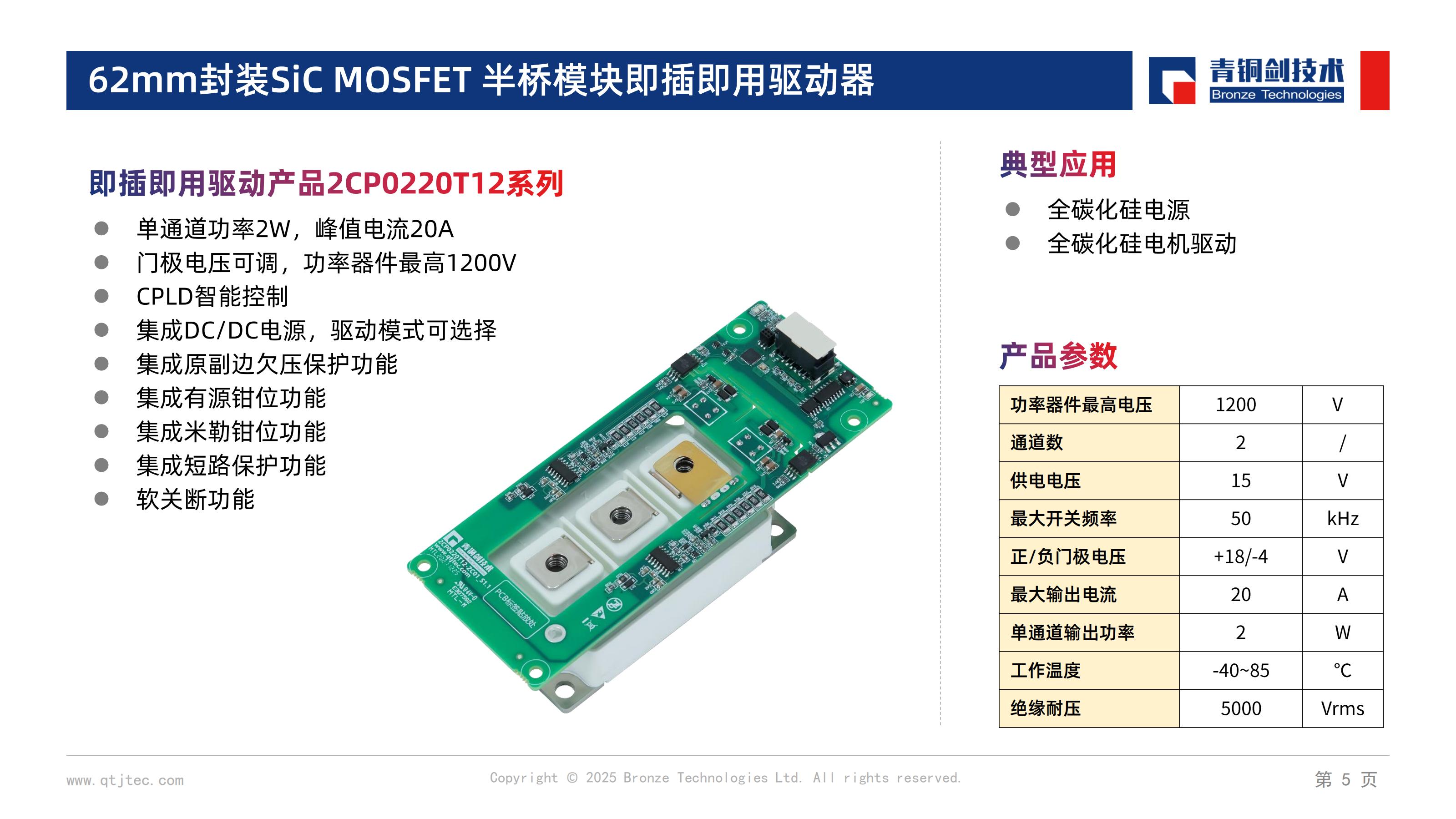

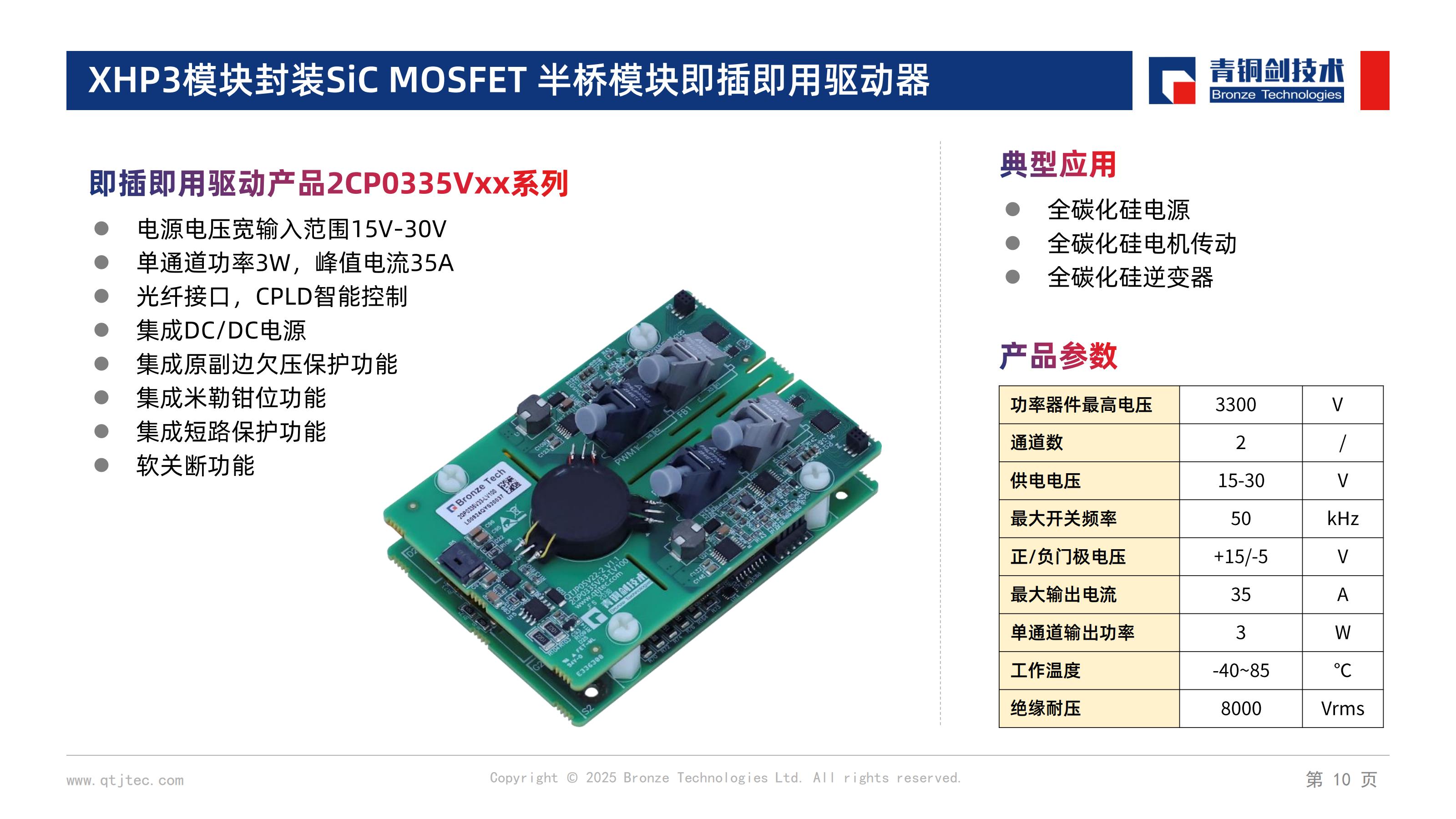

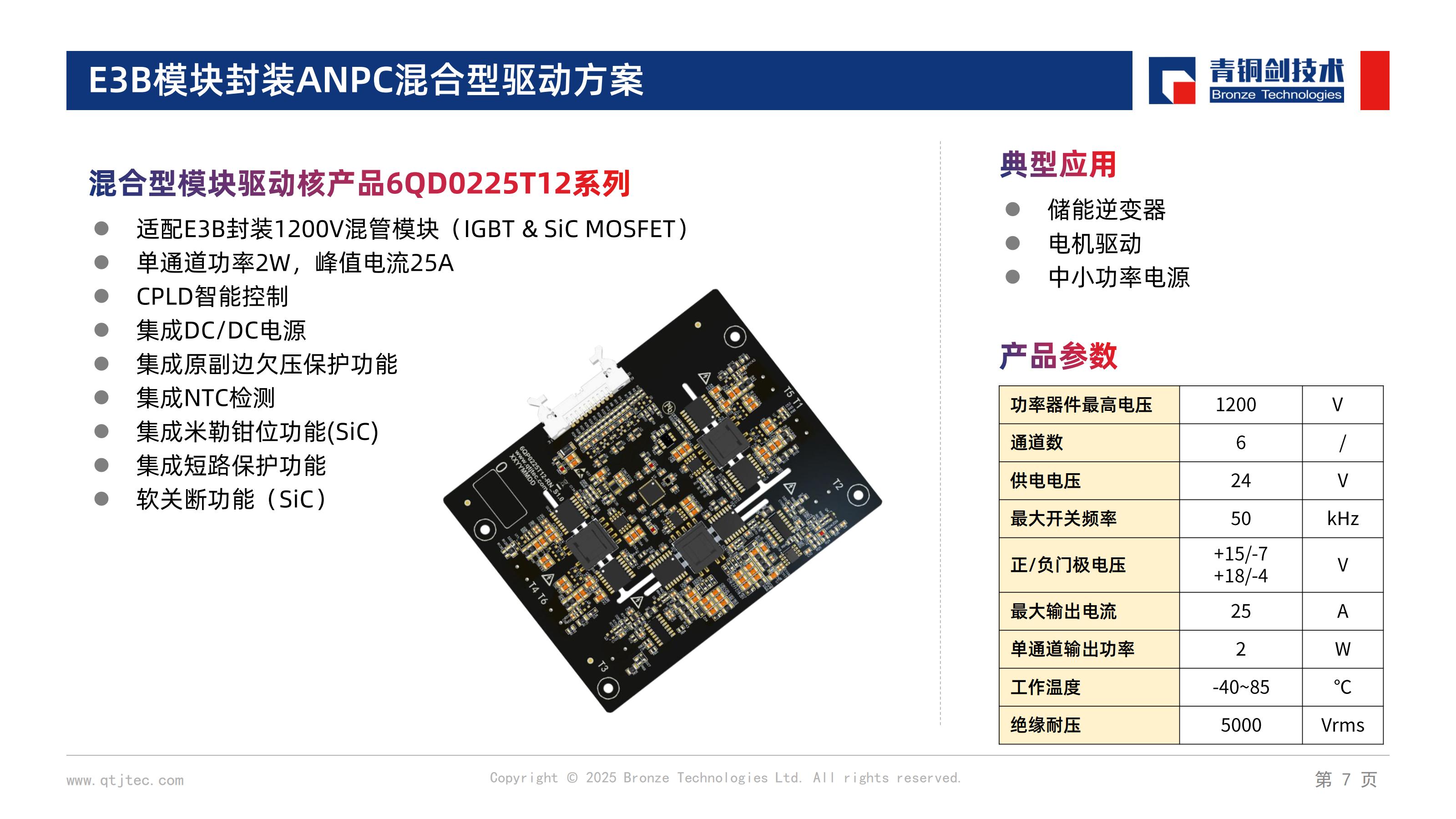

解決方案： 2QD0225T12-Q等驅動板具備“軟關斷”（Soft Turn-off）功能 。當檢測到短路時，驅動器不會立即硬關斷（否則巨大的di/dt會在雜散電感上感應出數千伏高壓擊穿模塊），而是控制柵極電壓緩慢下降（如在2微秒內），柔和地切斷短路電流，保護昂貴的SiC模塊。

5.4 高壓隔離與抗干擾

構網型PCS常用于1000V甚至1500V的直流系統。

技術標準： 驅動芯片必須具備加強絕緣能力和極高的共模瞬態抗擾度（CMTI）。

解決方案： 采用磁隔離或電容隔離技術的驅動芯片（如BTD5350系列）提供超過5000Vrms的絕緣電壓，確保低壓控制側與高壓功率側的安全隔離 。

6. 數據與仿真：量化技術共生的價值

通過對具體數據的綜合分析，我們可以清晰地描繪出SiC技術在構網型應用中的價值曲線。

數據來源綜合分析：

基于BMF540R12KA3（62mm SiC）與FF800R12KE7（IGBT）在電機驅動（類比PCS逆變）工況下的仿真對比 ：

工況： 800V母線，300A電流。

損耗： SiC模塊的總損耗僅為242W，而IGBT模塊即便在更低頻率下，損耗也高達1119W。

溫升： SiC結溫僅為109°C，IGBT則高達129°C。

推論： 巨大的損耗差異意味著SiC方案可以使用更小的散熱器，或者在相同散熱條件下提供翻倍的功率輸出能力。對于構網型PCS而言，這意味著它可以在不增加冷卻成本的情況下，輕松滿足短時過載的苛刻要求。

7. 結論與展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

構網型儲能變流器是新型電力系統安全穩定運行的基石，其技術標準對功率器件提出了高過載、快響應、強魯棒的嚴峻挑戰。傳統的硅基IGBT技術在面對這些需求時，面臨著效率、帶寬和熱管理的物理天花板。

本報告通過詳實的數據分析論證了SiC功率模塊與構網型PCS之間存在的深刻技術共生關系：

性能使能： SiC的寬禁帶特性和低開關損耗，物理上解鎖了構網型控制所需的高頻高帶寬，使得PCS能夠像同步發電機一樣提供堅強的電壓支撐和慣量響應。

可靠性支撐： 采用Si3?N4? AMB基板、銅基板及先進封裝技術的SiC模塊，配合具備有源米勒鉗位和軟關斷功能的驅動方案，構建了能夠抵御電網故障沖擊和長期熱循環的硬件堡壘。

經濟性重塑： 盡管SiC器件本身成本較高，但其帶來的效率提升（全生命周期電費節?。?、無源元件（電感、散熱器）減量化以及系統功率密度的提升，顯著優化了構網型儲能系統的度電成本（LCOE）。

隨著基本半導體等廠商不斷推出針對性優化的Pcore?系列模塊及配套驅動方案，SiC模塊技術已從單純的“效率提升件”轉變?yōu)闃嬀W型PCS不可或缺的“核心構件”。未來，隨著電網對構網能力要求的進一步細化和強制化，SiC功率模塊將全面取代IGBT模塊，成為儲能變流器領域的主流技術路徑，共同支撐起一個零碳、穩定、智能的能源未來
