探索 onsemi NXH40B120MNQ0SNG 雙升壓功率模塊的卓越性能

在電子工程領域，功率模塊的性能對于眾多應用的效率和可靠性起著關鍵作用。今天，我們將深入探討 onsemi 的 NXH40B120MNQ0SNG 雙升壓功率模塊，了解其特點、參數以及典型應用。

文件下載：onsemi NXH40B120MNQ0全碳化硅MOSFET模塊.pdf

模塊概述

NXH40B120MNQ0SNG 是一款集成了雙升壓級的功率模塊，采用了碳化硅（SiC）MOSFET 和 SiC 二極管。這種設計使得模塊具有較低的傳導損耗和開關損耗，能夠幫助工程師實現高效率和卓越的可靠性。該模塊適用于太陽能逆變器和不間斷電源（UPS）等典型應用。

碳化硅（SiC）MOSFET和SiC二極管在功率模塊中具有顯著優勢。SiC MOSFET具有高溫工作能力，其材料本身的高導熱率和熱穩定性，使得它能適應高溫環境，這對于一些特殊應用場景非常關鍵。同時，它的導通電阻很低，這意味著導通損耗小，有助于提高整個功率模塊的效率。而且，SiC MOSFET的開關速度極快，適合高頻應用，能夠提升系統的工作頻率。另外，由于導通電阻小，還可以實現較高的功率密度。SiC二極管則具有低反向恢復和快速開關的特性，能夠減少開關損耗，提高系統的響應速度。在NXH40B120MNQ0SNG模塊中，這些優勢的結合使得模塊在性能上有了很大的提升。

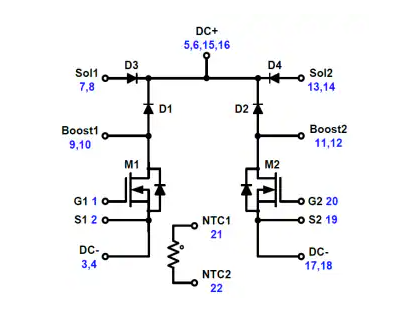

原理圖

產品特性

電氣特性

• BOOST MOSFET特性：在不同的測試條件下，該MOSFET展現出了良好的性能。例如，在零柵極電壓漏極電流（$I{DSS}$）測試中，當$V{GS}=0V$，$V{DS} =1200V$，$T{J}= 25^{\circ}C$時，最大漏極電流為200μA。靜態漏源導通電阻（$R{DS(on)}$）在$V{GS}=20V$，$I{D}=40 A$，$T{J} =25^{\circ}C$時，典型值為40mΩ，在$T{J}= 175^{\circ}C$時為60mΩ。這些參數表明，MOSFET在不同溫度下的導通性能較為穩定。此外，它的開關損耗也相對較低，在$T{J}=25^{\circ}C$，$V{DS} =700V$，$I{D}=40A$，$V{GS}=-5V/20V$，$R{G}=4.7Ω$的條件下，導通開關損耗（$E{on}$）典型值為255μJ，關斷開關損耗（$E{off}$）典型值為125.5μJ。
• BOOST二極管特性：二極管的反向漏電流（$I{R}$）在$V{R}=1200V$時，最大值為400μA。正向電壓（$V{F}$）在$I{F}=40 A$，$T{J}=25^{\circ}C$時，典型值為1.50V，在$T{J}=175^{\circ}C$時為2.17V。反向恢復時間（$t{rr}$）在$T{J}=25^{\circ}C$，$V{DS}=700V$，$I{D}=40A$，$V{GS}=-5V/20V$，$R{G}=4.7Ω$的條件下，典型值為16.7ns。這些特性使得二極管在電路中能夠快速響應，減少能量損耗。
• 旁路二極管特性：旁路二極管的反向漏電流（$I{R}$）在$V{R}= 1200V$，$T{J}=25^{\circ}C$時，典型值為250μA。正向電壓（$V{F}$）在$I{F} = 50 A$，$T{J}=25^{\circ}C$時，范圍在1.11 - 1.3V之間，在$T_{J}=150^{\circ}C$時為1.00V。

熱特性

模塊的熱特性對于其可靠性至關重要。熱阻方面，芯片到外殼的熱阻（$R{thJC}$）和芯片到散熱器的熱阻（$R{thJH}$）在不同的組件中有不同的數值。例如，BOOST MOSFET的$R{thJC}$在熱阻油脂厚度為2.1Mil ±2%，導熱系數為2.9W/mK的條件下，典型值為0.81K/W，$R{thJH}$為1.26K/W。這些熱阻參數有助于工程師設計合適的散熱方案，確保模塊在工作過程中能夠保持合適的溫度。

熱敏電阻特性

熱敏電阻的標稱電阻（$R{25}$）為22kΩ，在$T = 100^{\circ}C$時，$R{100}$為1486Ω。其阻值偏差（$ΔR/R$）在±5%以內，功率耗散（$P_{D}$）為200mW，功率耗散常數為2mW/K。B值（$B(25/50)$和$B(25/100)$）的公差為±3%，分別為3950K和3998K。這些特性使得熱敏電阻能夠準確地監測模塊的溫度變化。

絕對最大額定值和推薦工作范圍

絕對最大額定值

文檔中列出了一系列的絕對最大額定值，如最大電壓、最大電流、最大溫度等。例如，最大重復反向電壓（$V{RRM}$）為1200V，最大結溫（$T{Jmax}$）為175°C等。需要注意的是，超過這些額定值可能會損壞器件，影響其功能和可靠性。

推薦工作范圍

推薦的模塊工作結溫（$T{J}$）范圍為40°C到$T{Jmax}$（25°C）。在這個范圍內工作，可以確保模塊的性能和可靠性。超出推薦范圍的長時間工作可能會對器件造成損害。

典型特性曲線

文檔中提供了大量的典型特性曲線，包括MOSFET的導通區域特性、轉移特性，BOOST二極管和旁路二極管的正向特性等。這些曲線直觀地展示了模塊在不同工作條件下的性能變化。例如，通過典型的導通損耗與漏極電流（$I{D}$）的關系曲線，工程師可以了解到在不同電流下的導通損耗情況，從而優化電路設計。再如，反向恢復能量損耗與$I{D}$和$R_{G}$的關系曲線，有助于工程師選擇合適的電阻值，以降低反向恢復損耗。

封裝和訂購信息

封裝

該模塊采用QOPACK - Case 180AJ封裝，具有無鉛和無鹵化物的焊針。封裝的尺寸和引腳位置在文檔中都有詳細的說明，同時還提供了機械外形圖和推薦的安裝模式。這些信息對于電路板的設計和模塊的安裝非常重要。

訂購信息

可訂購的部件編號為NXH40B120MNQ0SNG，每盒包裝24個單元。詳細的訂購和運輸信息可以在數據手冊的第4頁找到。

總結與思考

NXH40B120MNQ0SNG雙升壓功率模塊憑借其集成的SiC MOSFET和SiC二極管，在效率和可靠性方面具有明顯的優勢。其豐富的電氣和熱特性參數為工程師提供了詳細的設計依據。在實際應用中，工程師需要根據具體的需求，合理選擇工作參數，設計合適的散熱方案，以充分發揮該模塊的性能。同時，通過對典型特性曲線的分析，可以進一步優化電路設計，提高系統的整體性能。大家在實際使用這款模塊的過程中，有沒有遇到過什么特別的問題或者有什么獨特的設計經驗?zāi)?？歡迎在評論區分享交流。
