在智能終端、物聯網、安全設備等高速發展的背景下，傳統主流#RTOS在多平臺移植、協議棧、安全性等方面需要投入較多精力，更可靠、更現代、更安全成為了實時操作系統未來發展的主流方向。其中，RA系列MCU+Zephyr可能是更符合發展趨勢的解決方案。

一

什么是Zephyr?

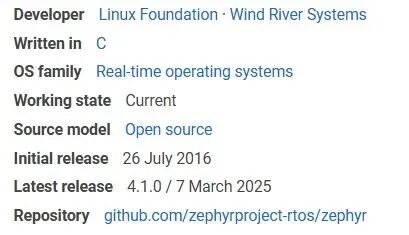

#Zephyr是一款由Linux基金會主導，專為嵌入式設備設計的開源實時操作系統（RTOS）。它與傳統RTOS最大的區別在于：Zephyr不只是一個調度內核（Kernel），而是一個完整的嵌入式軟件開源平臺。這就使得它可以提供便于移植的一站式解決方案，在生態方面具有得天獨厚的優勢，吸引了越來越多開發者和企業的目光。

點擊可查看大圖

二

Zephyr的特點

1、統一的跨平臺RTOS

一個Zephyr內核同時支持多種不同MCU的架構，包括ARM（Cortex-M、Cortex-R、Cortex-A）、x86、RISC-V、ARC、Xtensa等，這使得應用驅動開發者只需專注于應用層代碼的實現而不必為不同硬件反復移植代碼驅動。

2、全功能一體化

自帶驅動框架、文件系統、網絡協議棧（TCP/IP、Bluetooth、LoRa、Zigbee）、安全組件等，無需依賴其他外部中間件、軟件即可實現大部分應用功能需求。

3、模塊化與高度可配置性

Zephyr采用的模塊化設計允許開發者根據項目需求包含或裁剪系統組件，優化資源占用。其本體所占占用的空間非常小，非常適合在資源受限的設備上使用，同時開發者也可以通過#Kconfig和#Devicetree配置系統，在編譯時定義所需資源和模塊，拓展自己所需要的復雜功能。

4、安全性能

Zephyr提供線程隔離、內存保護、用戶空間支持等安全特性，增強系統的穩定性和安全性。這些機制在傳統主流RTOS中較為罕見，使Zephyr更適合對安全性有較高要求的應用場景。

5、開源且活躍的社區生態

作為一款開源軟件，用戶可以需要自由修改并分享，使其成為需要自定義RTOS或?qū)⑵渑c其他開源軟件集成的良好選擇。此外，背靠Linux基金會，Zephyr擁有目前最活躍的貢獻者社區，擁有非常豐富的資源和支持。

三

RA系列MCU+Zephyr的獨特優勢

1、超低功耗，節能拓展

RA家族均具有極低的核心功耗，如RA6M4和RA6M5，核心運行CoreMark基準測試時，功耗分別低至約99μA/MHz（200MHz）和107μA/MHz（200MHz）。RA0/RA2系列則可進一步降至 64μA/MHz，待機模式下功耗僅為0.2μA，極適合電池供電、可穿戴及遠程傳感場景。

而Zephyr內核原生支持tick-less模式及動態電壓頻率調整（VDD control），與RA MCU的快速喚醒機制（30μs）高度契合，實現亞毫秒級響應的同時維持最低待機功耗。RA+Zephyr雙生態意味著無需增加外部管理器，即可在受限資源下運行復雜協議?；騻鞲袘?yīng)用。

2、豐富接口，輕松直連

RA系列可選集成BLE、USB（FS/HS）、CAN/CAN?FD、Ethernet等通信接口，Zephyr借助其原生協議棧（TCP/IPv4/IPv6、MQTT、CoAP、LwM2M、Bluetooth LE（Host+Controller）、CAN-FD等）提供統一調用接口。這種從硬件到軟件生態的緊密集成使得開發者無需引入第三方棧或適配層，從底層到云端都能實現高效易建的通信。

3、硬核安全，無須外掛

RA6和RA8系列均內建Arm-TrustZone和Renesas SCE9安全加密引擎，支持AES/GCM、SHA/HMAC、ECC/DSA、TRNG等，同時配有獨立RAM作為密鑰存儲區域，確保密鑰不會外泄，即便總線被旁路嗅探也無法截獲。

而Zephyr已集成PSA Crypto API與平臺兼容的MCUboot啟動加載，配合RA的#TrustZone硬件隔離支持，實現鏡像簽名驗證、鏈?zhǔn)絩oot-of-trust、OTA安全升級等功能。整個安全鏈從BOOT到應用沙箱與密鑰管理系統均可“軟硬一體”。

4、官方支持，共赴未來

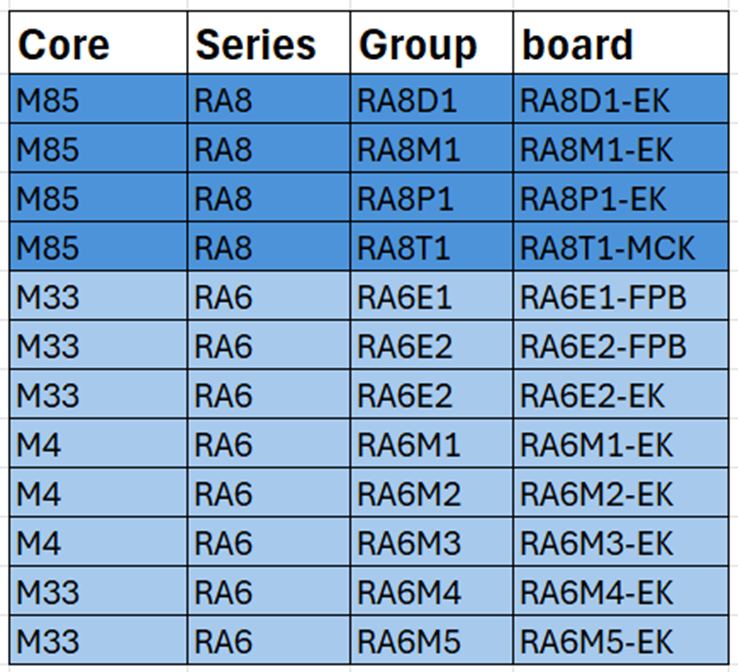

瑞薩是Zephyr項目的白金會員，支持RA、RX MCU和RZ MPU系列設備和開發板。在RA上，提供RA系列幾乎全主流產品的軟件工具包（SDK），并針對RA系列不同產品的主流應用場景有不同的可復用的硬件設計（HWIP）支持：

RA4系列代表板如RA4E1，Zephyr已實現GPIO、UART、SPI、I2C、PWM、ADC、DAC等核心外設的穩定驅動，適合基礎控制與低功耗應用。

RA6系列如RA6M5則進一步引入了以太網MAC驅動，支持USB Full-Speed，實現了基礎網絡通信能力，助力工業以太網和物聯網節點。

到了RA8系列，Zephyr擴展支持了高速USB Host/Device、GMAC以太網、CAN-FD、Octo-SPI外部閃存、圖形顯示控制器等復雜外設，滿足日益發展的高性能圖形界面和工業通信需求。

最新軟硬件支持情況，您可掃描下方二維碼或復制鏈接到瀏覽器查看。

Renesas RA Zephyr Support · renesas/zephyr Wiki · GitHub

https://github.com/renesas/zephyr/wiki/Renesas-RA-Zephyr-Support

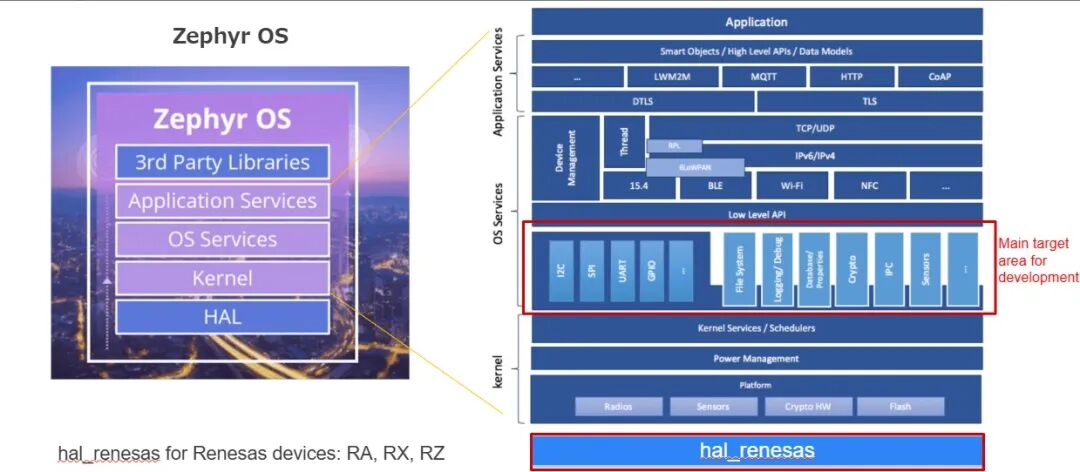

在未來，隨著RA系列硬件的不斷升級，瑞薩仍將持續為zephyr提供更為廣泛而全面的支持，持續推動軟硬件深度融合，為#智能終端、工業物聯網、安全設備等領域帶來更靈活、高效的嵌入式操作系統解決方案，打造專屬于瑞薩+Zephyr的生態。

點擊可查看大圖

當然，歡迎開發者與瑞薩及Zephyr社區共同參與生態建設，一起討論和解決面對的問題，一起從Zephyr的發展中受益！

四

Zephyr快速上手

由于Zephyr架構的特殊性，目前Zephyr并不能像其他RTOS一樣在單一集成開發環境（IDE）中進行直接編譯與開發。

Zephyr的開發基于West+CMake+Ninja+工具鏈的命令行（可用Powershell、VScode）構建體系，并通過設備樹（Devicetree）和Kconfig來統一硬件描述與功能配置，有點類似于Linux內核的開發方式，強調跨平臺和模塊化，且項目可在多種MCU與操作系統環境中無縫遷移。

這種開發方式對于此前完全沒有接觸過Linux的開發者并不友好。因此瑞薩提供了一段快速入門的視頻，使得即便是新手也可以快速搭建起自己Zephyr項目并實現“Hello World”的輸出。

鏈接如下，您可掃描下方二維碼或復制鏈接到瀏覽器查看。

Zephyr RTOS | Renesas 瑞薩電子

https://www.renesas.cn/zh/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ra-partners/zephyr-rtos?queryID=366270c388df49d34eb81d8c41b08875#videos_training

除此之外，開發者們也可以遵循Zephyr官方的指導，開啟自己的Zephyr探索之旅。

鏈接如下，您可掃描下方二維碼或復制鏈接到瀏覽器查看。

Getting Started Guide — Zephyr Project Documentation

https://docs.zephyrproject.org/latest/develop/getting_started/index.html
