探索FGHL75T65LQDT IGBT：性能、特性與應用解析

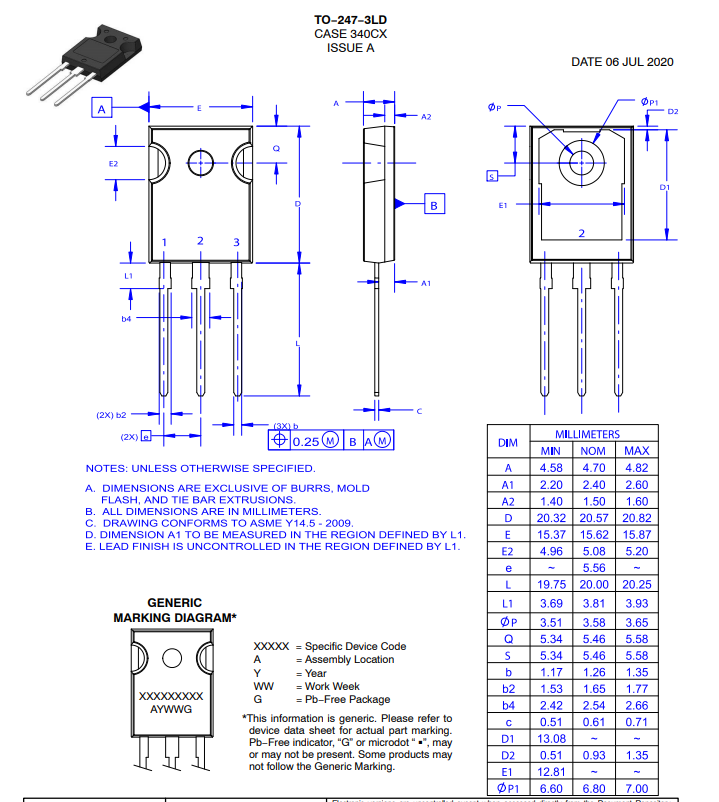

在功率半導體領域，絕緣柵雙極型晶體管（IGBT）一直是至關重要的器件，廣泛應用于各種電力電子設備中。今天我們要深入探討的是安森美（ON Semiconductor）推出的FGHL75T65LQDT IGBT，它采用了場截止第四代低Vce(sat) IGBT技術和全電流額定共封裝二極管技術，具備諸多卓越特性。

文件下載：FGHL75T65LQDT.pdf

特性亮點

高結溫與并聯優勢

FGHL75T65LQDT的最大結溫可達$T_{J}=175^{\circ} C$，這使得它能夠在高溫環境下穩定工作，適應更惡劣的工況。同時，其正溫度系數特性讓它在并聯運行時更加容易，工程師在設計需要大電流輸出的電路時，可以通過并聯多個該IGBT來滿足需求，而無需擔心因溫度變化導致的電流不均衡問題。

高電流與低飽和電壓

這款I(lǐng)GBT擁有高電流能力，能夠承受較大的電流沖擊。其低飽和電壓特性更是一大亮點，在$I{C}=75 A$時，$V{CE(Sat)}=1.15 V$（典型值），這意味著在導通狀態下，器件的功率損耗較低，能夠有效提高電路的效率，降低發熱，延長設備的使用壽命。

優化的開關特性

它的開關過程平滑且經過優化，參數分布緊密。這不僅有助于減少開關損耗，還能降低電磁干擾（EMI），提高整個系統的穩定性。此外，該IGBT與軟恢復和快速恢復二極管共封裝，進一步提升了開關性能。

全面測試與環保合規

所有產品都經過$I_{LM}$測試，確保了產品的一致性和可靠性。同時，它符合RoHS標準，滿足環保要求，為綠色設計提供了支持。

關鍵參數解讀

最大額定值

這些參數界定了器件的使用邊界，工程師在設計電路時必須嚴格遵守，以避免器件損壞。例如，當集電極 - 發射極電壓超過650V時，可能會導致器件擊穿，影響系統的正常運行。

熱特性

熱阻參數反映了器件散熱的難易程度。較低的熱阻意味著熱量能夠更快地散發出去，從而保證器件在正常溫度范圍內工作。在設計散熱系統時，需要根據這些熱阻參數來選擇合適的散熱片和風扇等散熱設備。

電氣特性

關斷特性

在關斷狀態下，我們關注的參數包括集電極 - 發射極擊穿電壓、擊穿電壓的溫度系數、集電極 - 發射極截止電流和柵極泄漏電流等。例如，集電極 - 發射極擊穿電壓$BV{CES}$在$V{GE}=0V$，$I_{C}=1mA$時為650V，這表明該器件在關斷時能夠承受較高的電壓而不發生擊穿。

導通特性

導通特性主要涉及柵極 - 發射極閾值電壓和集電極 - 發射極飽和電壓。$V{GE(th)}$在$V{GE}= V{CE}$，$I{C}=75 mA$時，典型值為4.5V，這是使IGBT開始導通的最小柵極電壓。而集電極 - 發射極飽和電壓$V{CE(sat)}$在不同的電流和溫度條件下有不同的值，如在$V{GE}= 15V$，$I{C}=75 A$，$T{J}=25^{\circ}C$時，典型值為1.15V，這體現了器件在導通時的低損耗特性。

動態特性

動態特性包括輸入電容、輸出電容、反向傳輸電容和柵極電荷等參數。這些參數影響著IGBT的開關速度和驅動要求。例如，輸入電容$C{ies}$在$V{CE} =30 V$，$V_{GE}=0V$，$f=1MHz$時為15300pF，較大的輸入電容意味著需要更大的驅動電流來快速充電和放電，從而實現快速開關。

開關特性

開關特性是IGBT的重要性能指標，包括開通延遲時間、上升時間、關斷延遲時間、下降時間和開關損耗等。在不同的溫度和電流條件下，這些參數會有所變化。例如，在$T{J}=25^{\circ}C$，$V{CC} =400V$，$I{C}=75A$，$R{g}=4.7\Omega$，$V{GE} =15V$時，開通開關損耗$E{on}$為1.88mJ，關斷開關損耗$E{off}$為2.38mJ，總開關損耗$E{ts}$為4.26mJ。了解這些參數有助于工程師優化開關頻率和驅動電路，降低開關損耗。

二極管特性

與IGBT共封裝的二極管也有其自身的特性，如正向電壓、反向恢復能量、反向恢復時間、反向恢復電荷和反向恢復電流等。這些特性影響著整個電路的性能，特別是在需要快速開關和低損耗的應用中。例如，在$I{F}=75A$，$T{J}=25^{\circ}C$時，二極管正向電壓$V_{F}$典型值為2.1V。

典型應用場景

FGHL75T65LQDT適用于多種應用場景，如太陽能逆變器、不間斷電源（UPS）、電力電子系統（ESS）的功率因數校正（PFC）和轉換器等。在太陽能逆變器中，它能夠高效地將太陽能電池板產生的直流電轉換為交流電，提高能源轉換效率；在UPS中，它可以確保在市電中斷時，能夠快速、穩定地為負載供電。

總結與思考

FGHL75T65LQDT IGBT憑借其高結溫、低飽和電壓、優化的開關特性等優勢，為電力電子設計提供了一個優秀的選擇。然而，在實際應用中，工程師還需要根據具體的設計需求，綜合考慮器件的各項參數，合理設計驅動電路和散熱系統，以充分發揮其性能優勢。同時，隨著電力電子技術的不斷發展，我們也期待看到更多性能更優、功能更強的IGBT產品出現。你在使用IGBT的過程中遇到過哪些問題？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
