Amphenol DensiMate? 1.25mm雙列連接器：緊湊可靠的線對板解決方案

在電子設備設計中，對于小型化且可靠的線對板連接方案的需求日益增長。Amphenol的DensiMate? 1.25mm雙列連接器系統就是這樣一款能滿足多種應用場景需求的產品。下面我們來詳細了解一下這款連接器。

文件下載：Amphenol FCI DensiMate? 1.25mm雙排連接器.pdf

產品概述

DensiMate?連接器系統專為微型應用而設計，具有高度可靠的性能，能夠應對工業自動化以及IT/數據通信領域的挑戰。它支持30AWG - 26AWG的線規，有雙列、垂直SMT和直角SMT等多種配置。并且，該連接器配備了活動鎖扣，可增強接觸可靠性。

插接概述

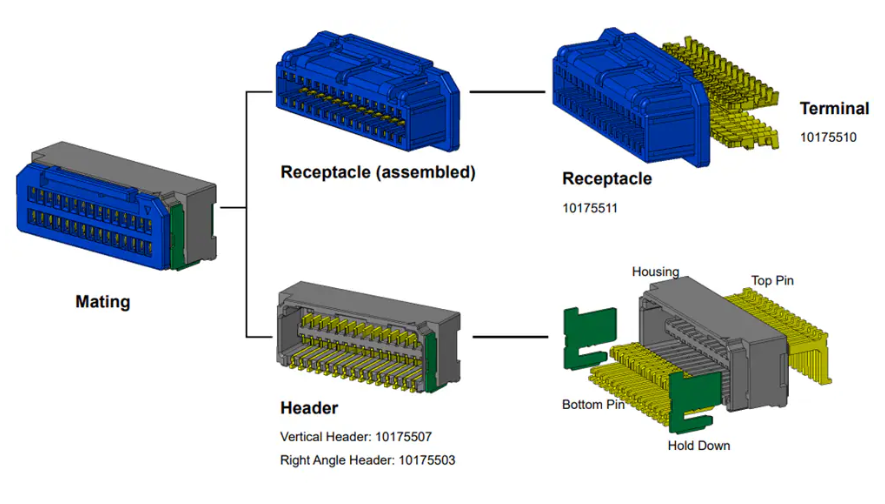

高級特性

關鍵特性

• 節省空間：采用1.25mm的間距設計，有效節省了電路板空間。
• 高電流承載能力：額定電流最高可達3.6A。
• 線規兼容性：可適配30AWG - 26AWG的導線。

產品特性亮點

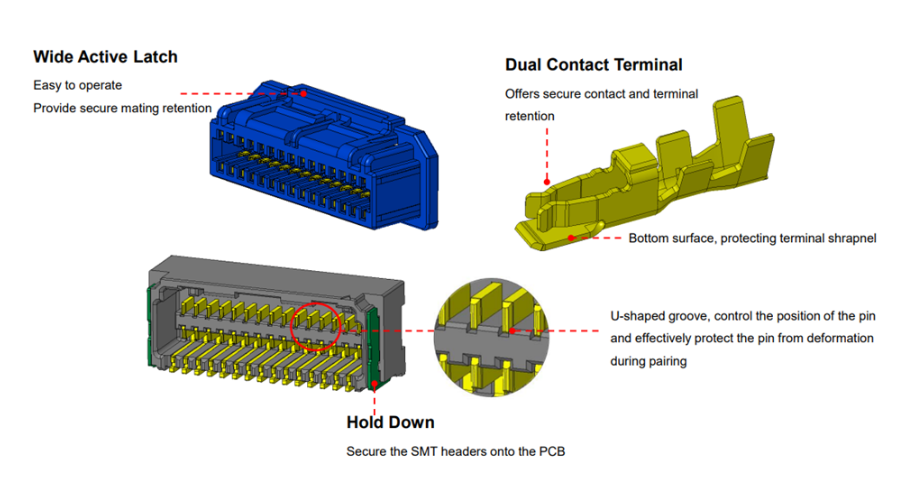

機械設計

• 正向鎖定：1.25mm間距的連接器帶有正向鎖定功能，確保連接的穩定性。
• 強力活動鎖扣：寬幅活動鎖扣，具備高鎖定強度，防止意外脫開。
• 雙觸點端子設計：提供更可靠的電氣連接。
• 耐溫性：能夠承受高達105°C的工作溫度。
• 多種電鍍選項：滿足不同應用場景的需求。
• 固定功能：具備固定特性，可將SMT插頭牢固固定在PCB上。

電氣性能

• 絕緣電阻：最小絕緣電阻為100MΩ。
• 額定電壓：額定電壓為50VAC/VDC。
• 接觸電阻：初始接觸電阻最大為20mΩ。
• 額定電流：額定電流為3.6A。

機械性能

• 耐用性：可承受30次插拔循環。
• 插拔力：插拔力需參考產品規格書。
• 壓接端子插入力：最大插入力為4.9N。
• 壓接端子保持力：最小保持力為9.8N。
• 外殼鎖定強度：30 - 36針的外殼鎖定強度最小為78.4N。

環境適應性

工作溫度范圍為 -40°C至 +105°C，能適應較為惡劣的工作環境。

產品優勢

• 緊湊與可靠兼顧：在不犧牲緊湊性的前提下，提供安全的配對保持力。
• 操作便捷：既保證了連接的可靠性，又易于操作。
• 接觸與端子固定可靠：提供安全的接觸和端子固定。
• 適應惡劣環境：適用于汽車、工業等惡劣環境。
• 成本與性能平衡：提供較低的應用成本或出色的性能選擇。
• PCB固定牢固：能將SMT插頭牢固地固定在PCB上。

認證與規格

• 認證情況：UL認證正在申請中。
• 產品規格：產品規格為GS - 12 - 1950，包裝規格需參考包裝圖紙。

包裝形式

• PCB插頭：采用帶盤或托盤包裝。
• 插座外殼：采用袋子包裝。
• 壓接端子：采用卷軸包裝。

目標市場與應用

IT/數據通信領域

適用于存儲交換機、路由器、服務器等設備。

工業自動化領域

可用于智能傳感器、PLC運動控制、工業以太網交換機、樓宇自動化等。

其他領域

還可應用于光伏逆變器、電池?zé)岜?、智能電表、照明等領域。

產品型號

大家可以通過www.amphenol - cs.com網站的搜索框查找具體的產品型號細節。不過需要注意的是，以上信息可能會在未提前通知的情況下發生變更。各位電子工程師在實際設計中，不妨考慮一下這款DensiMate?連接器，看看它是否能為你的項目帶來更好的解決方案。你在過往的設計中，是否遇到過類似需求的連接方案呢？又是如何解決的呢？歡迎在評論區分享你的經驗。
