在當今的電子設計領域，模擬 - 數字轉換器（ADC）扮演著至關重要的角色，它是連接模擬世界和數字世界的橋梁。TI公司的TLV1544和TLV1548系列低電壓10位ADC，憑借其出色的性能和豐富的功能，成為了眾多工程師的首選。今天，我們就來深入剖析這款產品，探究它的魅力所在。

文件下載：tlv1548m.pdf

產品概述

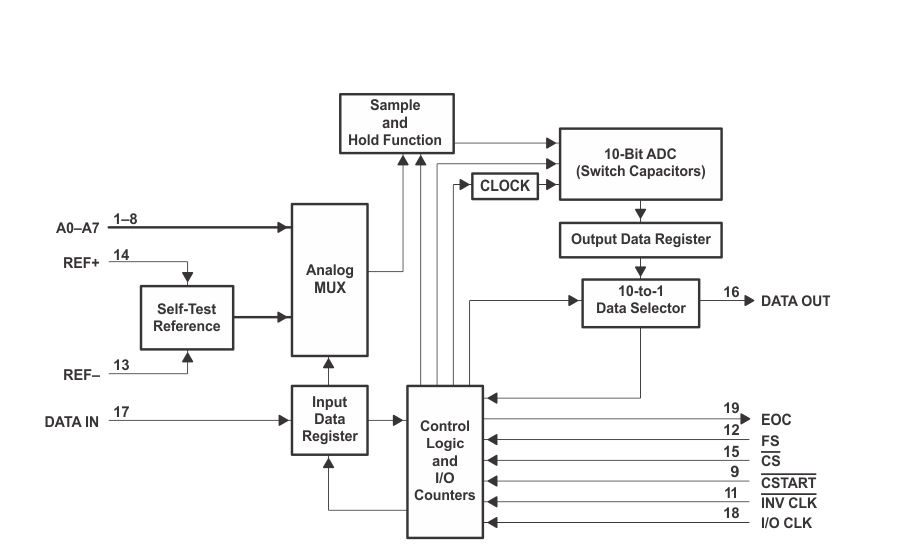

TLV1544和TLV1548是CMOS 10位開關電容逐次逼近（SAR）型ADC，具備串行控制和4/8個模擬輸入通道。它們擁有多種封裝形式可供選擇，如DB、D、PW、J、FK等，能適應不同的應用場景和溫度范圍。其中，TLV1544有四個模擬輸入通道，TLV1548則有八個模擬輸入通道，并且不同型號適用于不同的溫度區間，像TLV1544C和TLV1548C適用于0°C到70°C，TLV1544I和TLV1548I適用于 - 40°C到85°C，TLV1548M適用于 - 55°C到125°C。

關鍵特性

高性能轉換

• 高速轉換：轉換時間 ≤10 μs，能夠快速準確地完成模擬信號到數字信號的轉換，滿足許多對實時性要求較高的應用場景。
• 10位分辨率：提供了較高的分辨率，使輸出的數字信號能夠更精確地反映輸入模擬信號的變化，為系統提供更精準的數據。

低功耗設計

• 可編程掉電模式：通過軟件編程可進入掉電模式，此時功耗僅為1 μA，大大降低了系統的整體功耗，延長了電池供電設備的續航時間。
• 寬電壓范圍：支持2.7 V dc到5.5 V dc的單電源供電，且模擬輸入范圍為0 V到VCC，能適應不同的電源環境，提高了產品的通用性。

豐富的功能特點

• 內置模擬多路復用器：擁有11通道多路復用器，可選擇八個模擬輸入中的任意一個或三個內部自測試電壓中的任意一個，方便進行多通道信號的采集和測試。
• 多種串口接口兼容：與TMS320 DSP和微處理器的SPI、QSPI串行接口兼容，便于與其他設備進行通信和數據傳輸。
• 轉換結束標志（EOC）：EOC輸出可指示轉換是否完成，方便系統進行數據讀取和后續操作的控制。
• 內置自測試模式：支持內置自測試模式，可對ADC的性能進行自我檢測，確保系統的可靠性。
• 可編程轉換速率：提供快速和慢速兩種轉換速率，可根據實際需求進行選擇，在高速操作不必要時，可選擇慢速轉換速率以降低功耗，延長電池壽命。

引腳功能詳解

該系列ADC的引腳功能豐富且復雜，下面為大家詳細介紹幾個關鍵引腳：

模擬輸入引腳（AO - A7）

用于輸入模擬信號，內部進行了多路復用。當源阻抗大于1 kΩ時，建議使用異步啟動來增加采樣時間，以確保信號采集的準確性。

片選引腳（CS）

CS的高低電平變化控制著內部計數器和控制邏輯的復位，以及DATA IN、DATA OUT和I/O CLK的使能和禁用。高到低的轉換會在最大建立時間內使能相關引腳，低到高的轉換則會在建立時間內禁用這些引腳。

采樣/轉換開始控制引腳（CSTART）

CSTART控制著模擬輸入采樣的開始和轉換的啟動。高到低的轉換開始對模擬輸入信號進行采樣，低到高的轉換將采樣保持功能置于保持模式并開始轉換。CSTART獨立于I/O CLK，在CS為高電平時也能正常工作，其低電平持續時間控制著開關電容陣列的采樣周期。

串行數據輸入引腳（DATA IN）

通過4位串行數據選擇下一個要轉換的模擬輸入和測試電壓，還可設置轉換速率和啟用掉電模式。在不同的工作模式下，輸入數據的采樣邊沿會根據INV CLK的狀態而變化。

串行數據輸出引腳（DATA OUT）

為A/D轉換結果的三態串行輸出。當CS為高電平時，DATA OUT處于高阻態；當CS為低電平或在DSP模式下FS下降沿之后，DATA OUT變?yōu)橛行顟B(tài)，并在I/O CLK的相應邊沿輸出轉換結果。

工作模式與接口

串行接口

TLV1548與通用微處理器串行接口（如SPI和QSPI）以及TMS320 DSP串行接口兼容。通過采樣FS在CS下降沿的狀態，生成內部鎖存標志If_mode，該標志控制I/O CLK的復用和狀態機復位功能。在與微處理器接口時，F(xiàn)S需拉高。

I/O CLK

I/O CLK的頻率在不同的電源電壓范圍和輸入源阻抗下有所限制，例如在2.7 V電源電壓下，最大I/O CLK頻率為2.8 MHz；當輸入源阻抗小于1 kΩ時，I/O CLK速度可超過2.39 MHz。在不同的工作模式下，I/O CLK負責將輸入數據位時鐘輸入到輸入數據寄存器，并控制模擬輸入的采樣和轉換過程。

微處理器接口

在微處理器接口模式下，輸入數據位根據INV CLK的狀態在I/O CLK的上升沿或下降沿時鐘輸入。轉換開始至少需要9.5個時鐘脈沖，在第10個時鐘上升沿，EOC輸出變低，轉換完成后返回高電平，此時主機可讀取轉換結果。

DSP接口

與DSP接口時，輸出數據的MSB在FS下降沿后可用，其余輸出數據在I/O CLK的上升沿變化。輸入數據根據INV CLK的狀態在I/O CLK的下降沿或上升沿采樣。TLV1544/1548支持16時鐘周期的DSP接口模式，輸出數據在DSP模式下會填充六個尾隨零。

輸入數據與模擬輸入

輸入數據位

DATA IN內部連接到一個4位串行輸入數據寄存器，通過輸入不同的數據可選擇不同的模式或模擬輸入通道。輸入數據的每一位根據INV CLK和FS的狀態在I/O CLK的相應邊沿時鐘輸入。

模擬輸入和內部測試電壓

通過11通道多路復用器根據輸入數據位選擇八個模擬輸入和三個內部測試輸入。該設備支持正常采樣模式（固定采樣時間）和擴展采樣模式（靈活采樣時間）。在正常采樣模式下，模擬輸入的采樣在微處理器接口模式下的第4個I/O CLK脈沖上升沿開始（在DSP接口模式下為第4個下降沿），持續6個I/O CLK周期。

轉換過程與擴展采樣

轉換器工作原理

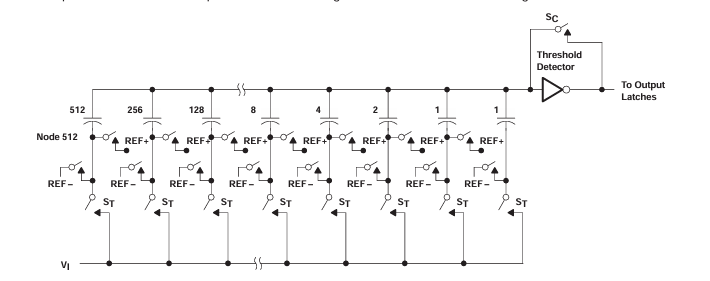

該系列ADC采用逐次逼近轉換系統，CMOS閾值檢測器通過檢查一系列二進制加權電容上的電荷來確定每一位的值。在轉換過程的第一階段，通過閉合開關將所有電容充電到輸入電壓；在第二階段，打開開關，閾值檢測器根據每個電容上的電荷與參考電壓的比較來識別每一位。

擴展采樣

擴展采樣模式可對采樣保持電路的采集時間進行編程，允許設備的模擬輸入直接連接到各種輸入源阻抗。CSTART控制采樣周期和轉換啟動，其下降沿開始預設通道的采樣周期，低電平時間控制輸入采樣保持電路的采集時間，上升沿結束采樣周期，轉換周期在上升沿后兩個內部系統時鐘開始。

參數與應用

電氣特性與工作特性

在推薦的工作溫度范圍內，該系列ADC的電氣特性和工作特性表現出色。例如，高電平輸出電壓、低電平輸出電壓、工作電源電流等參數都有明確的規定，并且在不同的轉換速度和電源電壓下有所變化。同時，其線性誤差、差分線性誤差、偏移誤差、增益誤差等工作特性指標也能滿足大多數應用的需求。

應用信息

模擬輸入分析

通過對模擬輸入等效電路的分析，可以得出模擬輸入電容充電到指定電壓所需的時間，該時間必須小于轉換器采樣時間，從而確定最大I/O CLK頻率。

最大轉換吞吐量

在5 V電源電壓下，當源阻抗小于1 kΩ時，可實現較高的轉換吞吐量。源阻抗越小，采樣時間越短，I/O CLK頻率越高，轉換吞吐量也越高。

總結

TLV1544和TLV1548系列低電壓10位ADC以其高性能、低功耗、豐富的功能和靈活的接口，為電子工程師在模擬信號采集和處理領域提供了一個優秀的解決方案。無論是在工業控制、數據采集、儀器儀表還是其他領域，這款ADC都能發揮出其獨特的優勢。在實際應用中，我們需要根據具體的需求合理選擇型號、設置工作參數，以充分發揮其性能。大家在使用過程中是否遇到過一些特殊的問題呢？歡迎在評論區分享交流。
