在電子設計領域，A/D 轉換器是連接模擬世界和數字世界的關鍵橋梁。今天，我們將深入探討德州儀器（TI）的 ADC1173，一款低功耗、高性能的 8 位 A/D 轉換器，它在視頻、成像和通信等眾多應用中展現出了出色的性能。

文件下載：adc1173.pdf

一、產品概述

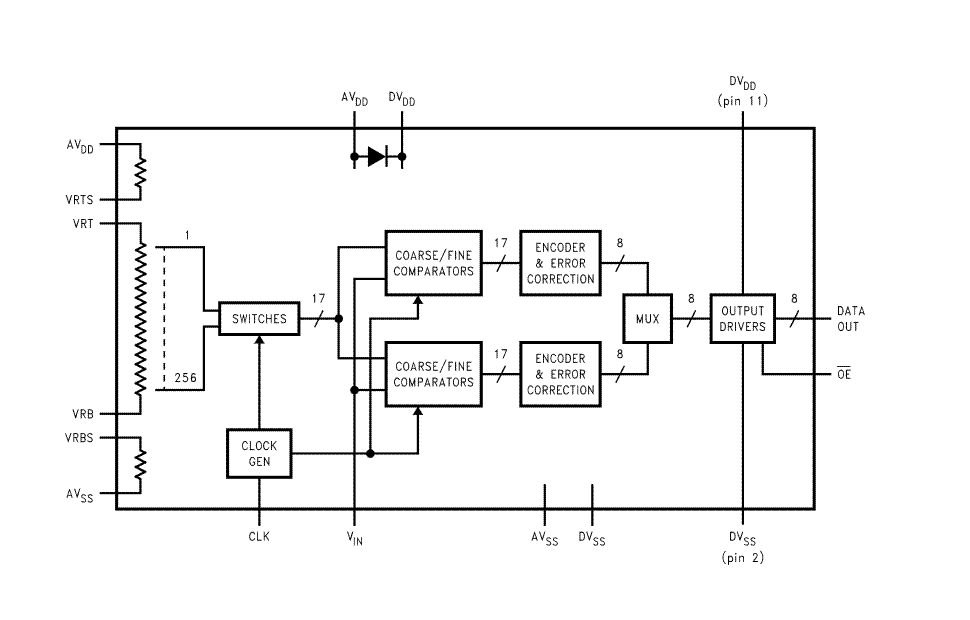

ADC1173 是一款低功耗、15 MSPS 的模擬 - 數字轉換器，能夠?qū)?a target="_blank">信號數字化為 8 位，典型功耗僅為 33 mW。它采用獨特的架構，實現了 7.6 有效位，輸出格式為直二進制編碼。其出色的直流和交流特性，加上低功耗和單 +3V 電源供電，使其非常適合視頻、成像和通信等應用，包括便攜式設備。此外，ADC1173 具有抗閂鎖能力，輸出具備短路保護功能，參考梯的頂部和底部可用于連接，提供了廣泛的輸入可能性。

二、關鍵特性與優勢

（一）特性亮點

1. 內部采樣保持功能：確保信號采樣的準確性和穩定性。
2. 單 +3V 操作：降低功耗，適合便攜式設備應用。
3. 內部參考偏置電阻：簡化設計，減少外部元件數量。
4. 行業標準引腳排列：方便與其他電路集成。

（二）性能優勢

1. 高采樣率：最大采樣頻率可達 15 MSPS，滿足高速信號處理需求。
2. 低功耗：典型功耗僅 33 mW，延長電池續航時間。
3. 良好的線性度：積分非線性（INL）最大為 ±1.3 LSB，差分非線性（DNL）最大為 ±0.85 LSB，保證轉換精度。
4. 低失真：總諧波失真（THD）典型值為 -54 dB，提供高質量的信號轉換。

三、應用領域

ADC1173 的應用范圍廣泛，涵蓋了多個領域：

1. 視頻數字化：如數字靜態相機、機頂盒、攝像機等。
2. 個人計算機視頻：提供高質量的視頻信號轉換。
3. 數字電視：滿足高清視頻處理需求。
4. CCD 成像：用于圖像采集和處理。
5. 光電應用：在光電信號轉換中發揮重要作用。

四、關鍵規格參數

五、引腳描述與等效電路

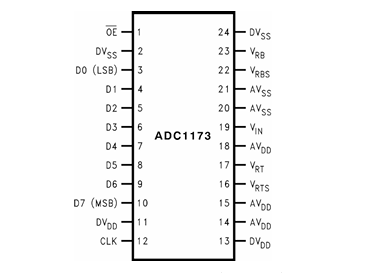

ADC1173 采用 24 引腳 TSSOP 封裝，各引腳具有特定的功能。以下是部分關鍵引腳的描述：

1. VIN（引腳 19）：模擬信號輸入，轉換范圍為 VRB 到 VRT。
2. VRTS（引腳 16）：參考頂部偏置，帶有內部上拉電阻。
3. VRT（引腳 17）：參考梯的高端模擬輸入，標稱范圍為 1.0V 到 AVDD。
4. VRB（引腳 23）：參考梯的低端模擬輸入，標稱范圍為 0V 到 2.0V。
5. CLK（引腳 12）：CMOS/TTL 兼容的數字時鐘輸入，VIN 在 CLK 下降沿采樣。
6. OE（引腳 1）：CMOS/TTL 兼容的數字輸入，低電平使能 ADC 輸出。

六、電氣特性

（一）直流精度

積分非線性（INL）和差分非線性（DNL）是衡量 ADC 直流精度的重要指標。ADC1173 的 INL 典型值為 +0.5 LSB，最大為 ±1.3 LSB；DNL 典型值為 ±0.4 LSB，最大為 ±0.85 LSB，確保了高精度的信號轉換。

（二）視頻精度

差分增益誤差（DG）和差分相位誤差是視頻應用中的關鍵參數。在 3.58 MHz 正弦波輸入時，ADC1173 的 DG 典型值為 1.5%，提供了良好的視頻精度。

（三）模擬輸入和參考特性

輸入范圍為 2.0V（VRB 到 VRT），輸入電容在 CLK 低電平時為 4 pF，高電平時為 11 pF，輸入電阻大于 1 MΩ，模擬輸入帶寬為 120 MHz，為信號輸入提供了良好的特性。

（四）電源特性

模擬電源電流（IADD）典型值為 6.8 mA，數字電源電流（IDDD）典型值為 2.3 mA，總功耗典型值為 33 mW，確保了低功耗運行。

七、設計注意事項

（一）模擬輸入驅動

ADC1173 的模擬輸入電容隨時鐘電平變化，需要選擇能夠驅動動態電容的放大器。LMH6702、LM6152 等放大器是驅動 ADC1173 的理想選擇。同時，應避免輸入信號超出電源軌，以確保正常工作。

（二）參考輸入設計

參考輸入 VRT 和 VRB 決定了輸入信號的轉換范圍?？梢酝ㄟ^自偏置或外部低阻抗源驅動參考輸入，以獲得穩定的參考電壓。自偏置時，VRT 和 VRB 的標稱值分別為 1.56V 和 0.36V。

（三）電源供應

為了確保 ADC1173 的穩定運行，需要對電源進行適當?shù)呐月诽幚?。?A/D 電源引腳附近放置 10μF 鉭電容或鋁電解電容，并與 0.1μF 陶瓷芯片電容配合使用。同時，模擬和數字電源應具有共同的源，并分別進行旁路。

（四）時鐘設計

ADC1173 通?？梢栽?1MHz 到 20MHz 的時鐘頻率下工作。為了獲得最佳性能，時鐘源應無抖動，并與其他數字電路隔離?？梢酝ㄟ^緩沖器或時鐘樹來實現時鐘隔離。

（五）布局和接地

合理的布局和接地是確保 ADC1173 準確轉換的關鍵。應采用單獨的模擬和數字接地平面，并在 ADC 下方連接。同時，應避免模擬信號和數字信號相互干擾，保持信號路徑的簡潔和短距離。

八、常見應用陷阱及解決方法

（一）輸入超出電源軌

輸入信號超出電源軌可能導致故障或不穩定的操作。應確保所有輸入不超過接地引腳 50mV 或電源引腳 50mV。對于高速數字電路的過沖問題，可以在輸入串聯 50Ω 電阻來解決。

（二）輸入過驅動

過驅動輸入可能導致轉換不準確甚至設備損壞。應合理設計輸入電路，避免輸入信號過大。

（三）驅動高電容數據總線

驅動高電容數據總線會增加數字電流需求，影響動態性能?？梢酝ㄟ^緩沖數字輸出或在數字輸出添加串聯電阻來解決。

（四）時鐘抖動

時鐘抖動會導致采樣間隔變化，降低 SNR 性能。應選擇無抖動的時鐘源，并保持時鐘信號路徑的短距離和隔離。

（五）輸入信號諧波失真

輸入信號的諧波失真會干擾動態信噪比的測量?？梢栽谛盘?hào)輸入處插入濾波器來去除諧波和其他干擾信號。

九、總結

ADC1173 是一款性能卓越的低功耗 8 位 A/D 轉換器，具有高采樣率、低功耗、良好的線性度和低失真等優點。在視頻、成像和通信等應用中，它能夠提供高質量的信號轉換。通過合理的設計和布局，我們可以充分發揮 ADC1173 的性能優勢，實現穩定可靠的電子系統設計。

電子工程師們?cè)谑褂?ADC1173 時，需要充分考慮其電氣特性和設計注意事項，避免常見的應用陷阱。只有這樣，才能確保 ADC1173 在實際應用中發揮出最佳性能，為我們的電子設計帶來更多的可能性。大家在使用 ADC1173 過程中遇到過哪些問題呢？歡迎在評論區分享交流。
