引言

在電子設計領域，模擬 - 數字轉換器（ADC）扮演著至關重要的角色，它是連接現實世界模擬信號與數字系統的橋梁。TI公司的ADC124S051就是一款備受關注的低功耗、四通道CMOS 12位A/D轉換器，具有高速串行接口，適用于多種應用場景。本文將對ADC124S051進行全面深入的分析，希望能為電子工程師們?cè)趯?shí)際設計中提供有價值的參考。

文件下載：adc124s051.pdf

產品概述

ADC124S051是一款功能強大的A/D轉換器，與傳統僅在單一采樣率下規定性能的轉換器不同，它在200 ksps至500 ksps的采樣率范圍內都有全面的性能規格。其基于逐次逼近寄存器架構，內置跟蹤保持電路，最多可接受四個輸入信號，輸出串行數據為直二進制格式，與SPI?、QSPI?、MICROWIRE和許多常見的DSP串行接口兼容。此外，它采用單電源供電，電源電壓范圍為2.7V - 5.25V，具有可變的電源管理功能，能有效降低功耗。

關鍵特性與規格

特性亮點

• 多通道設計：具備四個輸入通道，可同時處理多個模擬信號，大大提高了系統的集成度和處理能力。
• 寬采樣率范圍：在200 ksps至500 ksps的采樣率范圍內都能穩定工作，滿足不同應用場景的需求。
• 可變電源管理：支持單電源供電，電壓范圍為2.7V - 5.25V，且具有低功耗特性，正常工作時，3V電源下功耗僅為3.0 mW，5V電源下為10.0 mW；在掉電模式下，3V電源時功耗降至0.14 μW，5V電源時為0.32 μW。
• 高兼容性：輸出串行數據與多種標準接口兼容，方便與其他數字設備進行連接和通信。

關鍵規格參數

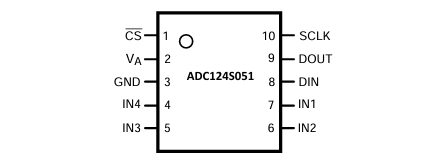

引腳說明

電氣特性

靜態特性

ADC124S051在靜態特性方面表現出色，分辨率達到12位且無丟失碼，積分非線性（INL）典型值為±0.5 LSB，差分非線性（DNL）典型值為+0.7 / ?0.4 LSB，偏移誤差（VOFF）典型值為+0.3 LSB，通道間偏移誤差匹配（OEM）典型值為±0.1 LSB，滿量程誤差（FSE）典型值為 - 0.5 LSB，通道間滿量程誤差匹配（FSEM）典型值為+0.1 LSB。這些特性保證了轉換器在靜態轉換時的高精度和穩定性。

動態特性

在動態特性方面，信號 - 噪聲加失真比（SINAD）典型值為72 dB，信號 - 噪聲比（SNR）典型值為72.5 dB，總諧波失真（THD）典型值為 - 84 dB，無雜散動態范圍（SFDR）典型值為86 dB，有效位數（ENOB）典型值為11.7位。此外，通道間串?dāng)_典型值為 - 86 dB，互調失真（IMD）表現也較為優秀。這些參數表明ADC124S051在處理動態信號時具有良好的性能，能夠有效抑制噪聲和失真。

模擬輸入特性

模擬輸入范圍為0V至VA，直流泄漏電流（IDCL）典型值為+0.02 μA，輸入電容在跟蹤模式下為33 pF，保持模式下為3 pF。為了獲得最佳性能，建議使用低阻抗源驅動ADC，以減少采樣電容充電引起的失真，同時在采樣動態信號時，可添加帶通或低通濾波器來降低諧波和噪聲。

數字輸入輸出特性

數字輸入高電壓（VIH）在不同電源電壓下有不同要求，輸入低電壓（VIL）典型值為0.8V，輸入電流（LIN）典型值為+0.02 μA，數字輸入電容（GIND）典型值為2 pF。數字輸出高電壓（VOH）和低電壓（VOL）也有相應的規格，三態泄漏電流（IOZH、IOZL）典型值為0.005 μA，三態輸出電容（COUT）典型值為2 pF。

電源特性

電源電壓范圍為2.7V - 5.25V，正常模式下，5.25V電源、500 ksps采樣率時，電源電流典型值為1.9 mA；3.6V電源、500 ksps采樣率時，電源電流典型值為0.84 mA。掉電模式下，5.25V電源時電源電流為60 nA，3.6V電源時為38 nA。正常模式下，5.25V電源時功耗典型值為10 mW，3.6V電源時為3.0 mW；掉電模式下，5.25V電源時功耗為0.32 μW，3.6V電源時為0.14 μW。

交流電氣特性

最大時鐘頻率范圍為3.2 MHz至8 MHz，采樣率范圍為200 ksps至500 ksps，轉換時間為13個SCLK周期，SCLK占空比在8 MHz時鐘頻率下為50%，跟蹤/保持采集時間為3個SCLK周期，吞吐量時間為16個SCLK周期。

工作原理

ADC124S051的工作過程分為跟蹤模式和保持模式。在跟蹤模式下，開關SW1將采樣電容連接到四個模擬輸入通道之一，SW2平衡比較器輸入，該狀態持續前三個SCLK周期。在保持模式下，SW1將采樣電容連接到地，保持采樣電壓，SW2使比較器失衡，控制邏輯指示電荷再分配DAC向采樣電容添加固定電荷量，直到比較器平衡，此時DAC的數字字即為模擬輸入電壓的數字表示，該狀態從第四個SCLK周期持續到第十六個SCLK周期。

應用指南

操作要點

• 時鐘和芯片選擇：CS下降沿啟動串行幀，每個幀應包含16個SCLK周期的整數倍。SCLK控制轉換過程和串行數據時序，DOUT輸出轉換結果，DIN輸入控制寄存器數據。
• 數據輸入：每次轉換時，在CS下降沿后的前8個SCLK上升沿將數據時鐘輸入到DIN，指示下一次轉換選擇的輸入通道。
• 電源管理：CS為高電平時，ADC進入掉電模式，可通過減少單位時間內的轉換次數來降低功耗。

典型應用電路

典型應用電路中，可使用LP2950低 dropout電壓調節器為ADC124S051供電，并在電源引腳附近添加電容網絡進行旁路。由于ADC的參考電壓為電源電壓，為減少電源噪聲對性能的影響，建議使用專用線性穩壓器或進行充分的去耦處理。同時，可將四 - 線接口連接到微處理器或DSP。

輸入輸出注意事項

• 模擬輸入：模擬輸入通道的ESD保護二極管不能用于鉗位輸入信號，輸入電壓不應超過(VA + 300 mV)或(GND - 300 mV)。為獲得最佳性能，應使用低阻抗源驅動ADC，并添加濾波器。
• 數字輸入輸出：數字輸出DOUT受電源電壓VA限制，數字輸入引腳一般不會發生閂鎖現象，但不建議在VA之前對SCLK、CS和DIN進行斷言。

電源管理與噪聲考慮

• 電源管理：可通過調整SCLK頻率和轉換次數來平衡吞吐量和功耗，正常模式和掉電模式的功耗差異較大，可根據實際需求進行選擇。
• 電源噪聲：輸出負載電容的充放電會導致電源電壓變化和“地彈”噪聲，影響ADC的SNR和SINAD性能。為降低噪聲，應盡量減小輸出負載電容，若負載電容大于35 pF，可在ADC輸出端添加100 Ω串聯電阻。

封裝與布局

封裝信息

ADC124S051采用10引腳VSSOP封裝，有多種可訂購的零件編號可供選擇，不同編號在包裝數量、載體、RoHS合規性等方面可能存在差異。

布局建議

在進行PCB布局時，應注意電源引腳的旁路電容應盡量靠近ADC，以減少電源噪聲。同時，模擬輸入和數字信號應分開布線，避免相互干擾。此外，參考相關的封裝尺寸圖、示例電路板布局、焊盤圖案示例和模板設計等資料，確保布局的正確性和可靠性。

總結

ADC124S051以其多通道設計、寬采樣率范圍、低功耗和高兼容性等優點，成為眾多應用場景下的理想選擇。在實際設計中，電子工程師們需要充分了解其特性和規格，合理進行引腳連接、電源管理和布局設計，以確保ADC的性能得到充分發揮。希望本文能為大家在使用ADC124S051進行設計時提供有益的幫助。大家在實際應用中遇到過哪些問題呢？歡迎在評論區分享交流。
