AP61402：高效同步降壓轉換器的詳細解析

在電子設計領域，電源管理芯片的性能直接影響著整個系統的穩定性和效率。今天要給大家介紹的是DIODES公司的AP61402，一款高性能的同步降壓轉換器，下面將從多個方面對其進行詳細解析。

文件下載：AP61402.pdf

一、產品概述

AP61402是一款輸入電壓范圍為2.3V至5.5V，可提供高達4A連續輸出電流的同步降壓轉換器。它集成了75mΩ的高端功率MOSFET和33mΩ的低端功率MOSFET，能實現高效的降壓DC/DC轉換。采用恒定導通時間（COT）控制，減少了外部元件數量，實現了快速瞬態響應、輕松的環路穩定和低輸出電壓紋波。該芯片采用V - DFN1515 - 6/SWP（Type UX）封裝，具有優化的小尺寸設計。

二、產品特性

（一）電氣性能

1. 寬輸入輸出范圍：輸入電壓范圍2.3V至5.5V，輸出電壓范圍0.5V至5.5V，能滿足多種應用需求。
2. 大電流輸出：可提供4A連續輸出電流，適用于對功率要求較高的設備。
3. 低靜態電流：在脈沖頻率調制（PFM）模式下，靜態電流低至20μA，有助于降低功耗。
4. 高開關頻率：開關頻率為2MHz，可使用較小的外部電感和電容，減小電路板尺寸。

（二）保護功能

1. 過壓保護（OVP）：當輸入電壓超過設定閾值時，保護芯片免受過壓損壞。
2. 欠壓鎖定（UVLO）：當輸入電壓低于閾值時，芯片停止工作，防止異常工作。
3. 過流保護（OCP）：包括峰值和谷值電流限制，確保芯片在過流情況下安全運行。
4. 過溫保護（OTP）：當芯片溫度超過160°C時，自動關閉內部控制電路和開關，溫度降至130°C時自動重啟。

（三）其他特性

1. 調制模式可編程：通過EN引腳可選擇PFM或PWM調制模式。
2. 電源良好指示（PG）：提供±5%窗口的電源良好指示，方便監測輸出電壓狀態。
3. 環保設計：完全無鉛，符合RoHS標準，且無鹵素和銻，是“綠色”器件。

三、引腳說明

四、應用信息

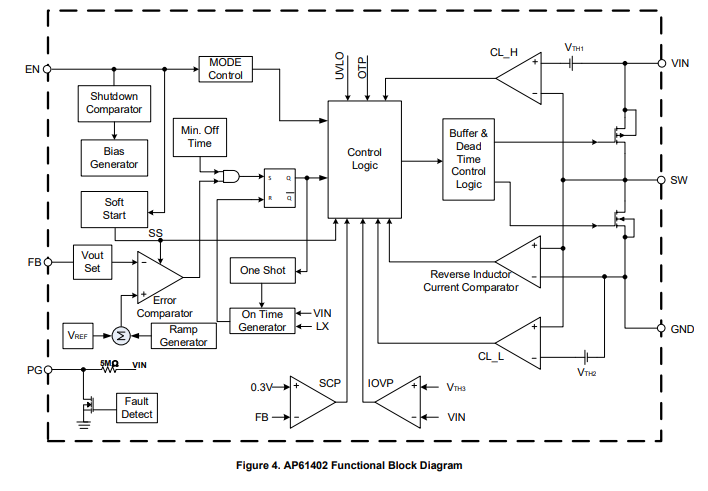

（一）控制架構

1. 恒定導通時間（COT）控制

COT控制架構具有快速瞬態響應，無需環路補償，減少了外部元件數量和設計復雜度。高端開關的導通時間可通過公式$t{onN} = 500 ns times (V{OUT} / V_{IN})$估算，且芯片具有110ns的固定最小關斷時間，可防止負載瞬變時電感電流失控。

2. 欠壓鎖定（UVLO）電路

當VIN低于UVLO檢測閾值（典型2V）時，UVLO電路啟動，VREF停止，高低端開關關閉，輸出電壓根據COUT電容值和負載下降。當VIN高于UVLO釋放電壓（典型2.15V）時，芯片重啟。

（二）保護機制

1. 電流限制保護

高端開關電流限制通常為4A至6A，當電流達到閾值時，芯片進入逐周期電流限制模式，直到電流下降。同時，在低端開關導通狀態下監測開關電流，若超過閾值，保持低端開關導通，直到電流降至閾值以下。

2. 短路保護和恢復

當輸出節點短路到GND且VFB低于0.36V時，芯片進入打嗝模式以降低功耗。短路移除且VFB高于0.36V時，恢復正常工作。

3. 過溫保護

當結溫超過160°C時，內部熱保護電路關閉內部控制電路和開關，結溫降至130°C時，在軟啟動電路控制下自動重啟。

（三）調制模式選擇

當EN引腳施加的邏輯高電壓大于VIN - 200mV時，芯片工作在PFM模式；小于VIN - 200mV時，無論輸出負載如何，均工作在PWM模式。通過連接一個100kΩ/200kΩ的電阻分壓器到EN引腳，可使芯片在整個負載范圍內以恒定開關頻率工作，避免對其他敏感電路產生干擾。

（四）電容選擇

1. 輸入電容

輸入電容用于減少從輸入電源汲取的浪涌電流和器件的開關噪聲。其RMS電流額定值應高于RMS輸入電流，一般選擇RMS電流額定值大于最大負載電流一半的電容。對于大多數應用，22μF或更大的陶瓷電容即可滿足要求。

2. 輸出電容

輸出電容可保持輸出電壓紋波小，確保反饋環路穩定，減少負載瞬變時輸出電壓的過沖和下沖。輸出電容的ESR主導輸出電壓紋波，可通過公式$V{OUT{Ripple}}=Delta I{L} cdot (ESR+frac{1}{8 cdot f{sw} cdot C{OUT}})$計算紋波大小。為滿足負載瞬變要求，計算得到的$C{OUT}$應滿足不等式$C{OUT} > max(frac{L cdot I{Trans}^{2}}{Delta V{Overshoot} cdot V{OUT}}, frac{L cdot I{Trans}^{2}}{Delta V{Undershoot} cdot (V{IN}-V{OUT})})$。對于大多數應用，10μF至22μF的陶瓷電容是足夠的。

（五）PCB布局

由于AP61402工作在4A電流負載下，散熱是PCB布局的主要考慮因素。建議頂層和底層使用2oz銅，為輸入和輸出電容的GND側提供足夠的過孔以將熱量散發到底層，將器件下方的底層作為GND層并盡可能增大其面積以獲得更好的散熱效果。同時，將VIN電容盡可能靠近器件放置，反饋組件盡可能靠近FB引腳放置。

五、典型應用

AP61402適用于多種應用場景，如通用負載點（POL）電源、網絡攝像機、無線路由器、硬盤驅動器等。其高效、穩定的性能為這些設備的電源管理提供了可靠保障。

六、總結

AP61402作為一款高性能的同步降壓轉換器，具有寬輸入輸出范圍、大電流輸出、多種保護功能和可編程調制模式等優點。在實際應用中，通過合理選擇外部元件和優化PCB布局，可以充分發揮其性能優勢，為電子設備提供穩定、高效的電源解決方案。各位工程師在設計過程中，不妨考慮一下這款芯片，相信它會給你的項目帶來不錯的效果。大家在使用過程中有什么問題或者經驗，歡迎在評論區分享交流。
