DLPC3420顯示控制器：技術剖析與應用指南

在當今的顯示技術領域，小型化、低功耗且高性能的顯示控制器需求日益增長。DLPC3420顯示控制器作為德州儀器（TI）的一款杰出產品，為DLP160AP（0.16 QnHD）芯片組提供了強大的支持，廣泛應用于移動投影儀、智能手機、增強現實眼鏡等眾多設備中。本文將深入剖析DLPC3420的特性、規格、應用以及設計要點，為電子工程師們提供全面的技術參考。

文件下載：dlpc3420.pdf

一、DLPC3420特性概述

1.1 適用場景與接口優勢

DLPC3420是DLP160AP芯片組的關鍵組成部分，專為小外形尺寸的低功耗顯示應用而設計。它在用戶電子設備與DMD之間搭建了便捷的多功能接口，支持高達QnHD的輸入分辨率和60Hz的輸入幀速率，為高質量顯示提供了基礎保障。

1.2 像素?cái)?shù)據處理能力

該控制器具備豐富的像素?cái)?shù)據處理功能，包括內容自適應照明控制（CAIC）、1D梯形校正、色彩坐標調整、主動電源管理處理、可編程degamma以及色彩空間轉換等。這些功能不僅提升了圖像的顯示質量，還能有效降低功耗，實現了性能與功耗的平衡。

1.3 接口支持與系統特性

DLPC3420支持多種接口協議，如24位輸入像素接口支持并行或BT656接口協議，MIPI? DSI（顯示屏串行接口）3類支持1至4條通道，通道速率高達470Mbps。此外，它還具備I2C器件控制、可編程啟動界面、可編程LED電流控制和顯示圖像旋轉等系統特性，為用戶提供了靈活的設計選擇。

二、規格參數詳解

2.1 絕對最大額定值與ESD評級

在使用DLPC3420時，必須嚴格遵守其絕對最大額定值，如電源電壓、工作結溫、存儲溫度等參數。同時，該控制器的ESD評級為人體模型（HBM）±2000V，帶電設備模型（CDM）±500V，這要求在設計和使用過程中采取適當?shù)撵o電防護措施，以確保設備的可靠性。

2.2 推薦工作條件與熱信息

為了保證DLPC3420的正常工作，需要滿足其推薦工作條件，包括電源電壓范圍、工作環境溫度等。熱信息方面，了解其熱阻參數（如結到外殼頂部熱阻、結到空氣熱阻）對于散熱設計至關重要，特別是在高功率應用中，合理的散熱設計可以有效降低結溫，提高設備的穩定性。

2.3 電氣特性與時序要求

DLPC3420的電氣特性涵蓋了引腳的輸入輸出電壓、電流、電容等參數，以及不同接口的時序要求，如并行接口、DSI接口、Flash接口等。這些參數和要求是確保信號傳輸準確、穩定的關鍵，在設計過程中需要仔細考慮和驗證。

三、詳細功能描述

3.1 輸入源要求

DLPC3420支持多種輸入源格式和分辨率，如并行接口支持RGB888、YCrCb888等格式，DSI接口支持2D顯示。在實際應用中，需要根據具體需求選擇合適的輸入源，并確保其滿足控制器的參數要求。

3.2 設備啟動與SPI Flash

設備啟動過程中，HOST_IRQ信號用于指示系統自動初始化的完成狀態。SPI Flash用于存儲固件，控制器對其有特定的接口要求和操作流程，如支持的最大閃存量、SPI時鐘頻率、指令操作等。在選擇Flash設備時，需要確保其與控制器兼容，以保證系統的正常啟動和運行。

3.3 內容自適應照明控制（CAIC）

CAIC是DLPC3420的一項重要功能，它通過分析圖像內容，為每個顏色通道計算獨特的數字增益，從而提高圖像亮度或降低功耗。CAIC有兩種主要工作模式：功率降低模式和增強亮度模式，用戶可以根據實際需求進行配置。

3.4 測試點支持與DMD接口

測試點支持為調試和測試提供了便利，通過設置不同的測試點狀態，可以配置控制器的測試模式。DMD接口包括高速（HS）和低速（LS）接口，HS接口支持多種映射選項，以優化電路板布局。在設計DMD接口時，需要注意信號完整性和時序要求，以確保圖像的準確顯示。

四、應用與實現

4.1 典型應用場景

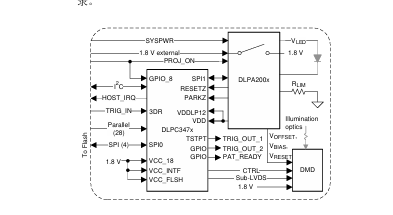

DLPC3420與DLP160AP DMD和DLPA200x PMIC/LED驅動器配合使用，可廣泛應用于移動投影儀、智能顯示、智能手機等設備中。以Pico投影儀為例，它可以嵌入到手持產品中，為用戶提供便捷的投影體驗。

4.2 設計要求與詳細步驟

在設計應用系統時，需要考慮多個方面的要求，如光學架構、圖像數據格式、電源供應等。詳細的設計步驟包括連接控制器與主機處理器、選擇合適的照明光源、配置電源供應等。同時，還需要對設計進行驗證和測試，以確保系統的功能和性能符合要求。

五、電源供應建議

5.1 PLL設計考慮

VDD_PLLD和VDD_PLLM可以與核心VDD來自同一穩壓器，但為了減少AC噪聲分量，需要應用濾波器進行處理。在選擇濾波器組件時，需要考慮其參數特性，如鐵氧體磁珠的直流電阻、阻抗等。

5.2 系統電源上下電順序

電源上下電順序?qū)τ贒LPC3420的正常工作至關重要。如果VDDLP12與VDD相連，則電源供應的順序沒有嚴格限制；否則，需要按照特定的順序進行上下電操作，以避免損壞控制器。同時，還需要考慮其他共享電源的設備的要求，確保整個系統的穩定運行。

六、布局指南

6.1 PLL和參考時鐘布局

PLL布局需要注意隔離電源和接地引腳，使用合適的濾波器組件，并確保電源和接地跡線的長度和間距符合要求。參考時鐘布局方面，需要選擇合適的晶體或振蕩器，并保證其頻率穩定性。在使用晶體時，需要根據其負載電容和雜散電容計算外部電容的值。

6.2 DSI接口和DMD控制信號布局

DSI接口布局需要確保差分時鐘和數據線的阻抗匹配、長度匹配，并避免高速跡線上的過孔和SMA連接器。DMD控制信號布局需要考慮信號的長度、匹配和阻抗要求，以及層變化和終端處理等因素。合理的布局可以提高信號的完整性和時序性能，減少信號干擾和失真。

七、總結

DLPC3420顯示控制器以其豐富的特性、嚴格的規格要求和廣泛的應用場景，為電子工程師們提供了一個強大的顯示解決方案。在設計過程中，需要深入理解其技術要點，嚴格遵守規格參數和布局指南，進行充分的驗證和測試，以確保系統的可靠性和性能。希望本文能夠?yàn)楣こ處焸冊谑褂肈LPC3420進行設計時提供有價值的參考和幫助。

你在使用DLPC3420的過程中遇到過哪些挑戰？你是如何解決這些問題的？歡迎在評論區分享你的經驗和見解。
