DLPC3478顯示和光控制器：技術詳解與應用指南

在電子設備不斷追求高精度、高速度和小型化的今天，DLPC3478顯示和光控制器憑借其卓越的性能，成為眾多應用領域的理想選擇。今天我們就來深入探討DLPC3478的各項特性、應用場景以及設計要點。

文件下載：dlpc3478.pdf

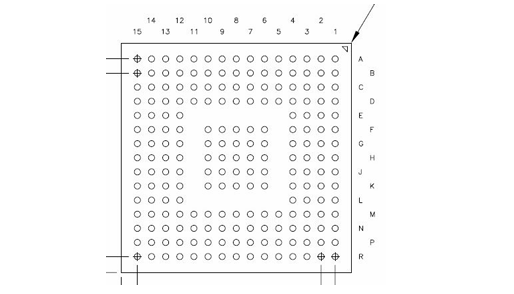

一、DLPC3478特性概述

光控制特性

DLPC3478專為DLP3010LC (0.3 720p) DMD設計，在光控制方面表現出色。它針對機器視覺和數碼曝光進行了優化，支持靈活的內部 (1D) 和外部 (2D) 圖形流模式。可編程曝光時間讓用戶可以根據不同應用需求進行精確設置，高速圖形速率最高可達2500Hz(1位)和360 Hz(8位)。內部圖形流模式簡化了系統設計，不再需要視頻接口，還能通過閃存存儲超過1000個圖形。此外，它提供靈活的觸發器信號，可實現攝像頭或傳感器同步。

顯示特性

在顯示方面，DLPC3478最高支持720p的輸入圖像大小，輸入幀速率高達120Hz。24位輸入像素接口支持并行或BT656接口協議，像素時鐘高達155 MHz。同時，它還具備圖像處理功能，如IntelliBright?算法、圖像大小調整、1D梯形校正和可編程去伽馬校正等，可有效提升圖像顯示質量。

系統特性

系統特性上，DLPC3478通過I2C控制進行器件配置，支持可編程Splash屏幕和LED電流控制。在斷電時，它能自動實現DMD停放，保障設備的安全性和穩定性。

二、應用領域廣泛

DLPC3478的應用場景十分豐富，涵蓋了移動投影儀、智能顯示、智能手機、增強現實眼鏡、智能家居顯示、Pico投影儀等消費電子領域，還在3D機器視覺、3D打印機、可編程空間和時間光曝光等工業和科研領域發揮著重要作用。

三、技術規格剖析

絕對最大額定值和推薦工作條件

了解器件的絕對最大額定值和推薦工作條件是確保其正常工作的關鍵。DLPC3478的電源電壓、工作溫度等參數都有明確的范圍限制，超出這些范圍可能會導致器件損壞或性能下降。例如，VDD的電壓范圍為 – 0.3V至1.21V，工作環境溫度范圍為 – 30°C至85°C。

電氣特性

電氣特性方面，文檔詳細列出了各個引腳的電氣參數，如輸入輸出電壓、電流、電容等。這些參數對于電路設計和信號完整性分析至關重要。例如，不同I/O類型的輸入輸出電壓閾值不同，在設計時需要根據實際情況進行合理配置。

接口時序要求

接口時序要求是保證數據準確傳輸?shù)闹匾蛩?。DLPC3478涉及多種接口，如并行接口、BT656接口、SPI接口等，每個接口都有嚴格的時序要求。例如，并行接口的PCLK頻率范圍為1.0至155.0 MHz，信號的建立時間和保持時間也有明確規定。

四、設計要點與注意事項

電源供應

電源供應的穩定性直接影響DLPC3478的性能和可靠性。在電源設計時，需要注意電源的順序、濾波和穩定性。例如，當VDDLP12不與VDD相連時，需要按照特定的順序進行上電和下電操作，且兩者的上電和下電時間間隔不能超過100 ms。

布局設計

布局設計對于信號完整性和散熱至關重要。在PCB布局時，要遵循一定的原則，如PLL電源布局要采用適當?shù)臑V波措施，參考時鐘布局要保證信號的穩定性，DMD控制和Sub-LVDS信號的布線要注意長度匹配和阻抗控制等。

編程與配置

DLPC3478的功能實現依賴于軟件編程和配置。用戶需要將固件燒錄到SPI閃存中，并通過I2C接口進行命令控制。不同的應用場景可能需要不同的固件版本和配置參數，因此在使用前需要仔細閱讀相關文檔。

五、總結與展望

DLPC3478顯示和光控制器以其豐富的特性、廣泛的應用領域和嚴格的技術規格，為電子工程師提供了一個強大的設計平臺。在實際設計過程中，我們需要充分了解其各項特性和要求，合理進行電路設計、布局設計和編程配置，以確保設備的性能和可靠性。隨著技術的不斷發展，DLPC3478有望在更多領域發揮更大的作用，為我們的生活和工作帶來更多的便利和創新。
