本項目旨在設計一款寬電壓輸入、大功率輸出的DC-DC降壓電源模塊，專為高端舞臺燈光設備供電。其核心要求是能夠適配市場上主流的15V, 24V, 36V, 48V電源適配器，并在每種輸入電壓下均能發揮出當前條件下的最大輸出功率。

01

功率分析

在設計過程中，功率輸出能力與輸入電壓密切相關，具體分析如下：

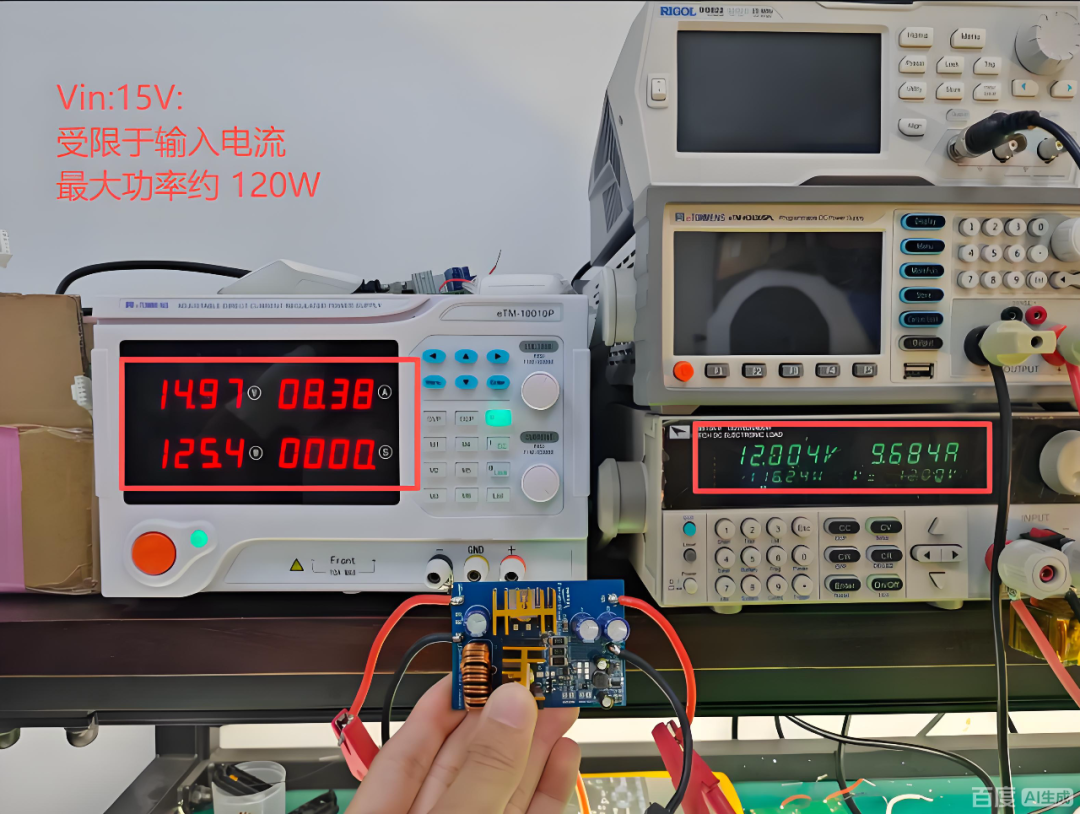

Vin:15V：受限于輸入電流承載能力，系統最大輸出功率約為120W。此模式下主要適用于便攜式或中小功率燈光設備。

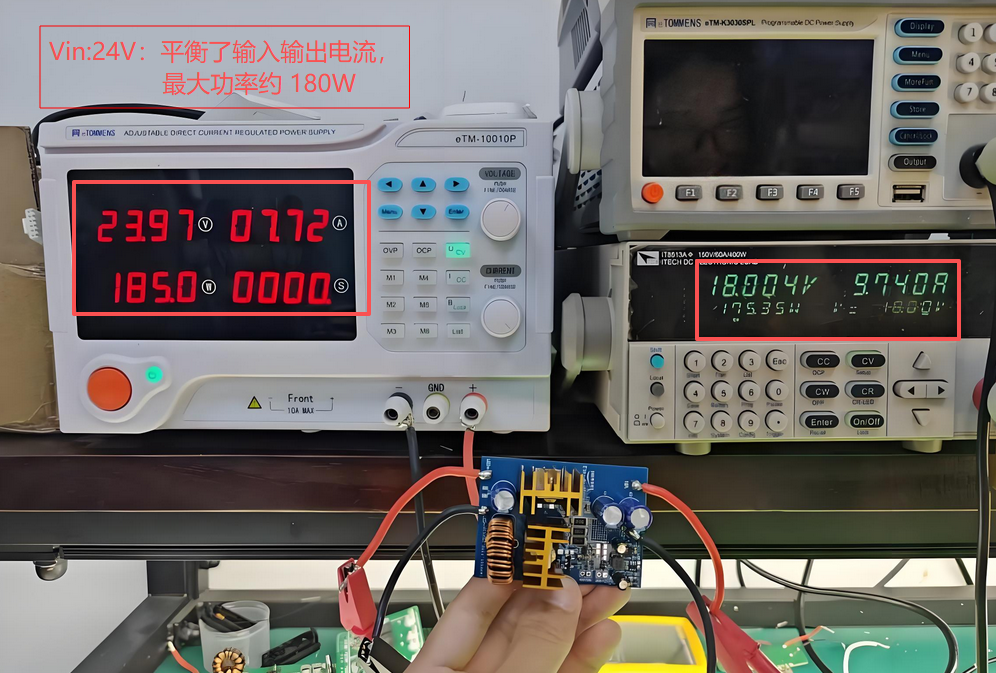

Vin:24V：在輸入與輸出電流之間取得較好平衡，最大輸出功率可提升至180W，適用于中功率舞臺燈具。

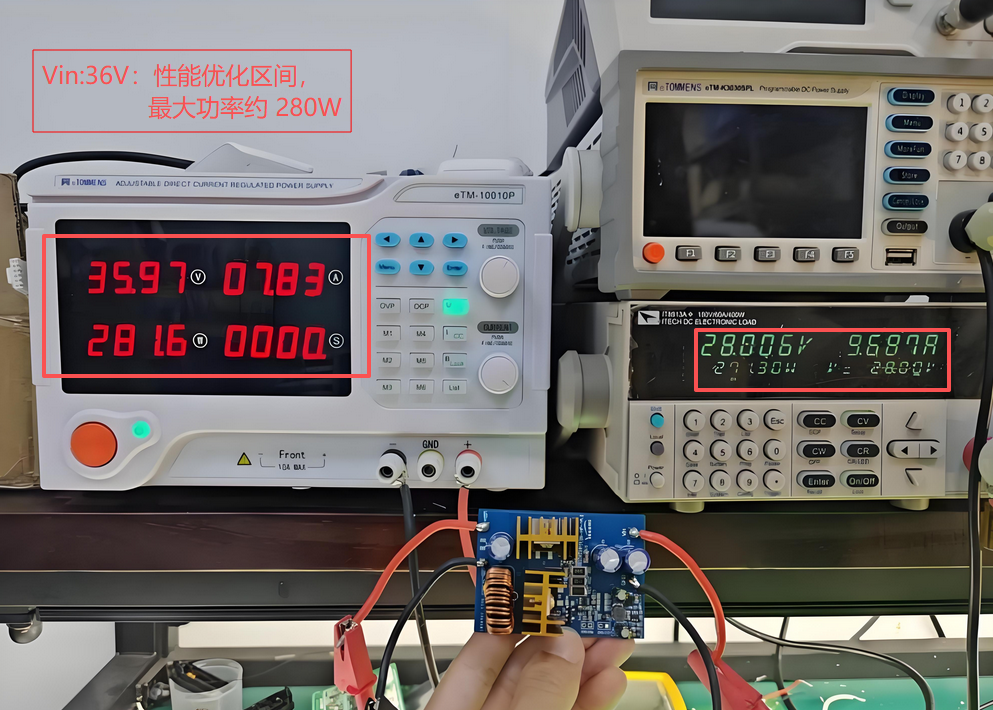

Vin:36V：進入性能優化區間，系統效率與功率表現更為突出，最大輸出功率可達280W，適用于大型燈光陣列或高亮度投影燈。

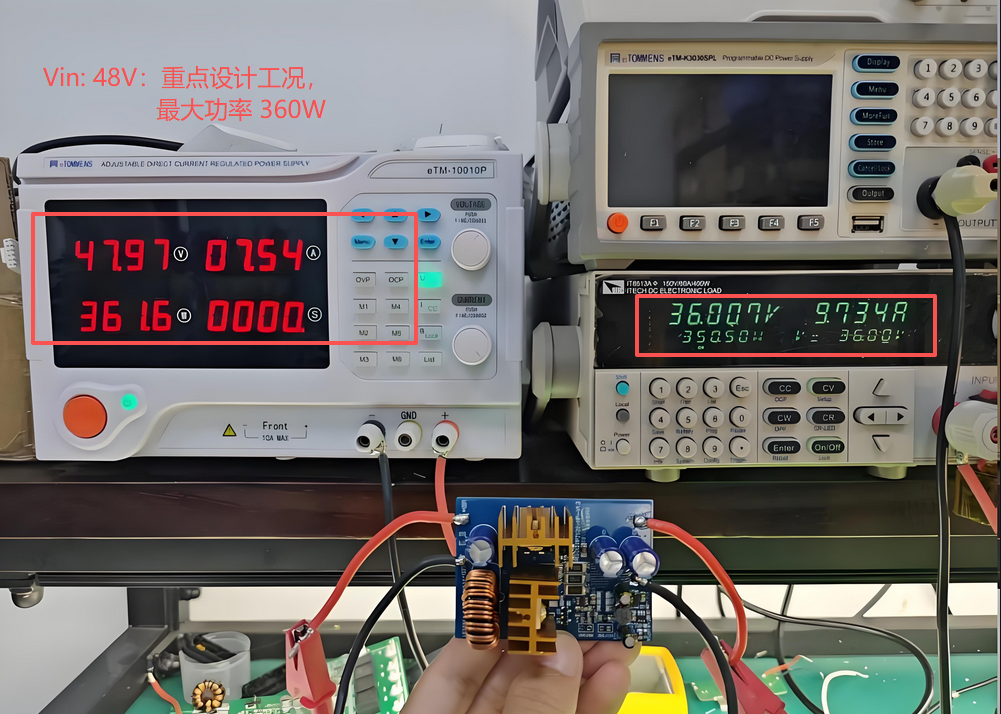

Vin:48V：作為重點設計工況，輸入電壓的提升使系統能夠實現360W的最大輸出功率，充分滿足大型舞臺、演出場館對高功率燈光系統的供電需求。

該多電壓兼容設計大幅提升了電源的通用性與現場適應性，用戶可根據實際供電條件靈活選擇輸入電壓檔位，充分發揮設備性能。

02

方案核心

核心設計重點：48V輸入至36V/10A輸出

針對360W大功率舞臺燈應用方案，為實現48V輸入至36V/10A、360W滿功率輸出的穩定工作，本設計圍繞驅動增強、供電優化與控制精度展開，具體如下：

1.推挽電路增強驅動能力

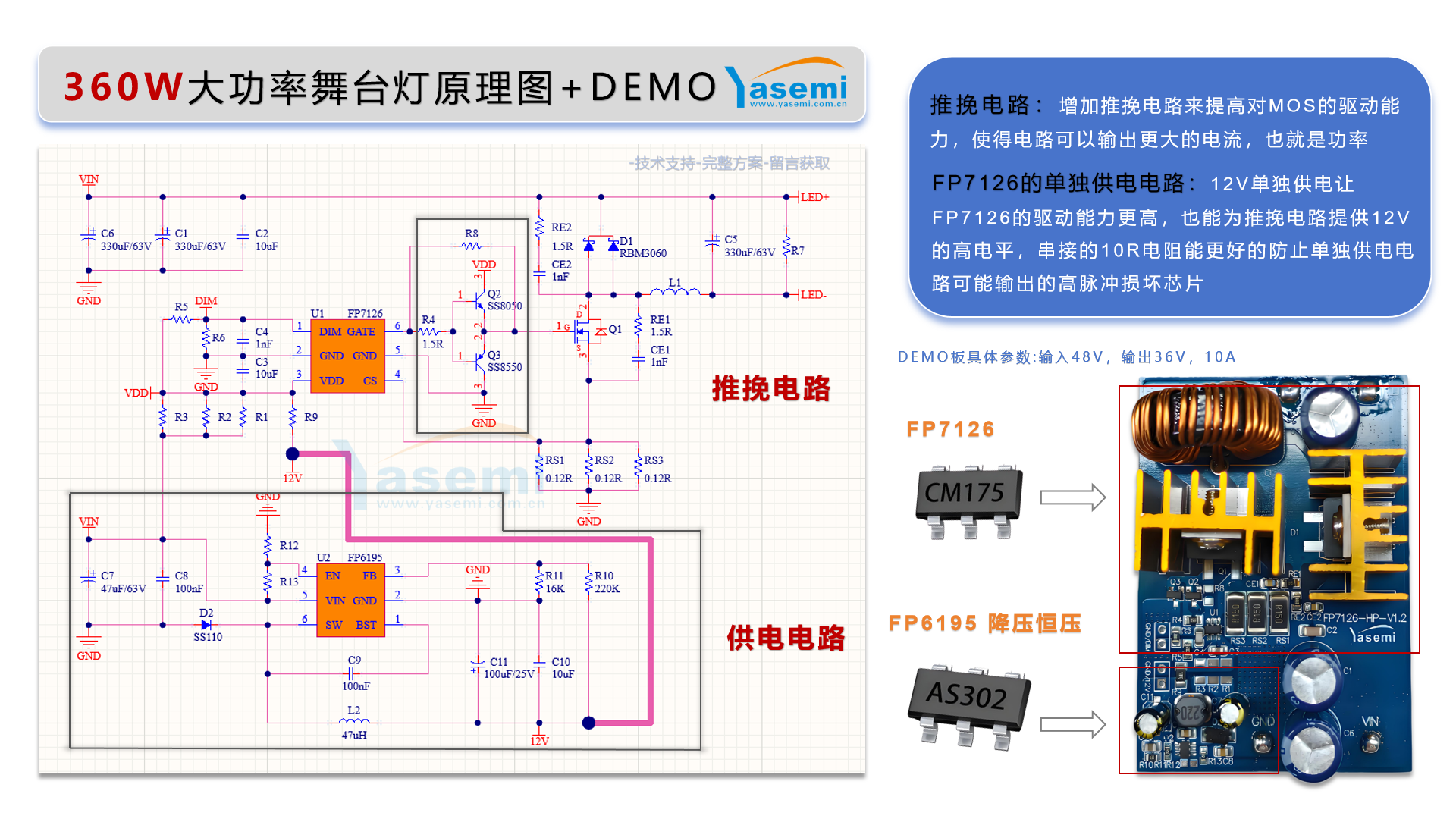

為實現大功率輸出，系統中采用了推挽電路來增強對功率MOS管的驅動能力。在FP7126恒流驅動芯片的輸出端增設推挽電路，大幅提升對功率MOSFET的驅動能力，確保在大電流開關過程中響應迅速、損耗降低，從而支持360W持續高功率輸出。

2.FP7126恒流驅動芯片及其獨立供電

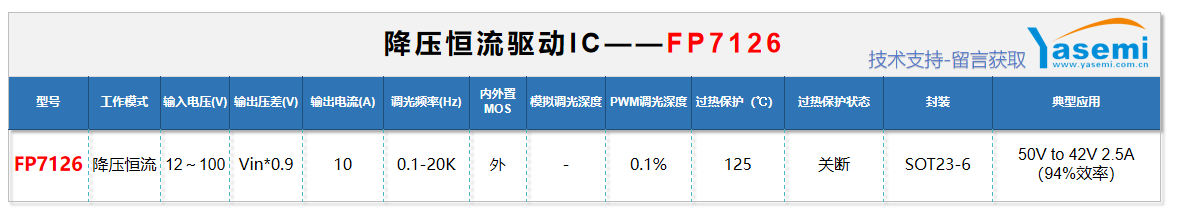

本方案選用FP7126作為核心恒流驅動芯片，通過為其單獨提供12V供電來提升驅動電平與工作穩定性。芯片內置PWM高速反應調光回路，可直接接收外部數字調光信號，實現快速無延遲的亮度響應，其調光深度可達0.01%，充分滿足舞臺燈光對細膩光影效果的高精度控制需求。

3. 共陽極簡化布局

采用共陽極連接方式，簡化LED模組與PCB之間的布線，降低電路復雜性，有利于散熱設計與整體裝配。

該設計通過在驅動、供電與調光等關鍵環節的優化，實現了在48V輸入下高效、可靠、高動態響應的360W功率輸出，契合高端舞臺燈光系統的應用要求。

本文介紹了一款支持15V、24V、36V、48V多電壓輸入，最大輸出功率達360W的舞臺燈光專用DC-DC電源設計方案。通過推挽驅動、獨立芯片供電、高精度調光及共陽極布局等關鍵技術，系統在不同輸入條件下均能實現接近理論最大值的功率輸出，尤其在高電壓輸入下表現優異。

該設計兼具高通用性、高可靠性與優秀的控制性能，適用于各類中大型舞臺、演播廳及戶外演出等高要求燈光環境，具備良好的應用前景與市場價值。
