專用于雷達供電系統的DC-DC模塊電源是一個非常專業和關鍵的領域。這類電源與普通工業電源有本質區別，必須滿足雷達系統的特殊嚴苛要求。

以下是對雷達專用DC-DC模塊電源的全面解析：

1.核心特點與要求
雷達系統（尤其是相控陣?yán)走_(dá)、脈沖多普勒雷達等）對電源的核心要求可概括為：高可靠、高性能、高密度、強環境適應性。

2.極高的可靠性和長壽命
MTBF（平均無故障時間）：通常要求數十萬甚至上百萬小時。
降額設計：元器件工作應力（電壓、電流、溫度）遠低于額定值，大幅提升壽命。
嚴格篩選：元器件需經過軍用級或宇航級篩選，模塊本身經過高低溫循環、老煉等工藝。
冗余設計：關鍵系統可能采用N+1冗余供電，確保單點故障不影響系統運行。

3.卓越的電氣性能
快速瞬態響應：雷達在發射和接收模式切換時，負載電流會發生劇烈、快速的跳變（可能從幾安培跳變到上百安培，在微秒級時間內）。電源必須具備極強的瞬態響應能力，確保輸出電壓波動（尖峰、跌落）控制在極小范圍內。
低噪聲與低紋波：輸出紋波和噪聲必須極低，通常要求峰峰值在幾十mV以下，防止噪聲干擾敏感的雷達接收機和信號處理電路。

4.嚴格的電磁兼容性：
低EMI（電磁干擾）：不能干擾雷達自身的射頻和數字電路。
高抗擾度：能在復雜的雷達電磁環境中穩定工作，抵抗外部干擾。
高效率：雷達系統功率大，高效率意味著更小的散熱壓力和更高的能源利用率，對于機載、星載平臺尤為重要。

5.強大的環境適應性
寬溫度范圍：工作溫度范圍通常為-55℃至+85℃或更寬，存儲溫度更廣。
耐惡劣環境：滿足高濕度、鹽霧、霉菌、防塵等要求（如遵循MIL-STD-810G標準）。
卓越的機械性能：承受強烈的振動、沖擊、加速度（如遵循MIL-STD-704F航空電源標準），確保在戰斗機、艦船、導彈等平臺上的可靠性。

6.特殊的輸入/輸出特性
寬輸入電壓范圍：適應不穩定的前端供電（如28VDC航空總線，范圍可能為16V-40V；或270VDC高壓直流）。
多種輸出電壓：為雷達的不同部件供電，如+3.3V、+5V、±12V、+15V、+28V等，可能還需要負電壓。
大電流輸出：特別是為T(mén)/R組件供電的模塊，可能需要提供數百安培的電流。

7.典型技術規格示例
一個用于機載相控陣?yán)走_(dá)T/R組件供電的DC-DC模塊：
Z28Q24M330NNA是標準1/4磚單路隔離穩壓輸出模塊，額定輸出電壓24V，輸出電流13.8A。
峰值效率可達95%，工作溫度范圍是:-55℃~+100℃(殼溫)。
采用領先預偏值啟動同步整流技術提高了電源效率和同步整流的可靠性;
采用有源鉗位吸收技術降低了功率MOS管的電壓應力，提高功率MOS管的可靠性:
采用無光耦的電壓反饋環提高了環路的響應速度與穩定性;
采用多層厚銅PCB與平面變壓器工藝提高了電源的功率密度;
采用鋁外殼灌封工藝提高了電源的抗振動沖擊，耐鹽霧，耐高溫能力。

工作電壓范圍:16V~40V
(瞬態工作電壓50V/1S)
額定輸出功率:330W
工作溫度范圍是:-55℃~+100℃(殼溫)
輸入輸出之間基本絕緣1500Vdc
固定開關頻率PWM控制
無最小負載限制

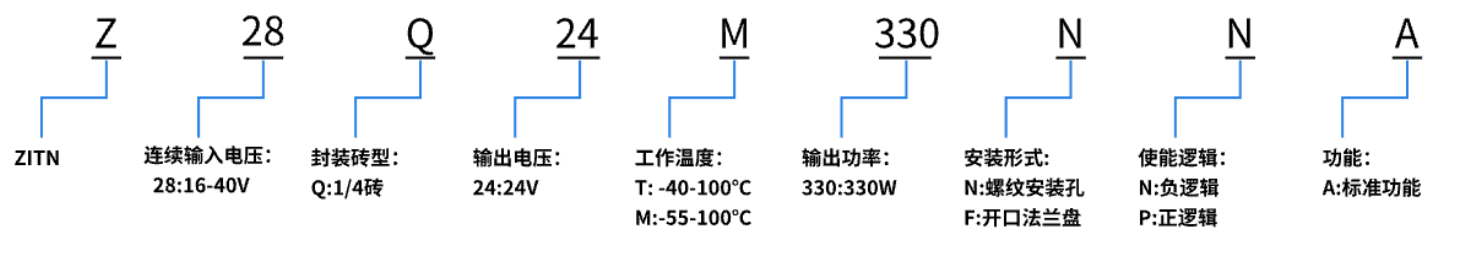

命名方式：

8.關鍵設計考慮
拓?fù)溥x擇：常用移相全橋(PSFB)、LLC諧振、有源鉗位正激等高效軟開關拓?fù)?，以降低開關損耗和EMI。
同步整流：在大電流輸出應用中，使用MOSFET代替肖特基二極管進行整流，大幅提升效率。

多相并聯/交錯技術：用于超大電流輸出，可減小每相電流應力，改善瞬態響應，降低輸出電容需求。
先進的控制技術：如數字控制(DSP)，可實現更靈活、更精準的環路調節、監控和通信（PMBus）。
熱設計：采用高熱導率材料（如AlSiC）、底板散熱、必要時輔以風冷或液冷。降額曲線是重要選型依據。
