RNDIS（Remote NDIS）技術通過USB接口實現TCP/IP協議棧的傳輸，將設備虛擬為一塊以太網卡，從而讓主機系統無需額外撥號即可通過USB連接共享網絡。該方式廣泛應用于嵌入式設備與主控終端之間的高速聯網，具備即插即用、兼容性強等優勢。

本文以Air780EPM系列核心板/開發板為例，分享在Windows及Linux系統下，通過RNDIS方式實現USB上網的要點。

一、Windows下使用RNDIS功能

Windows系統默認支持RNDIS，直接用USB連接板子和電腦就可以使用。

1.1 核心示例代碼

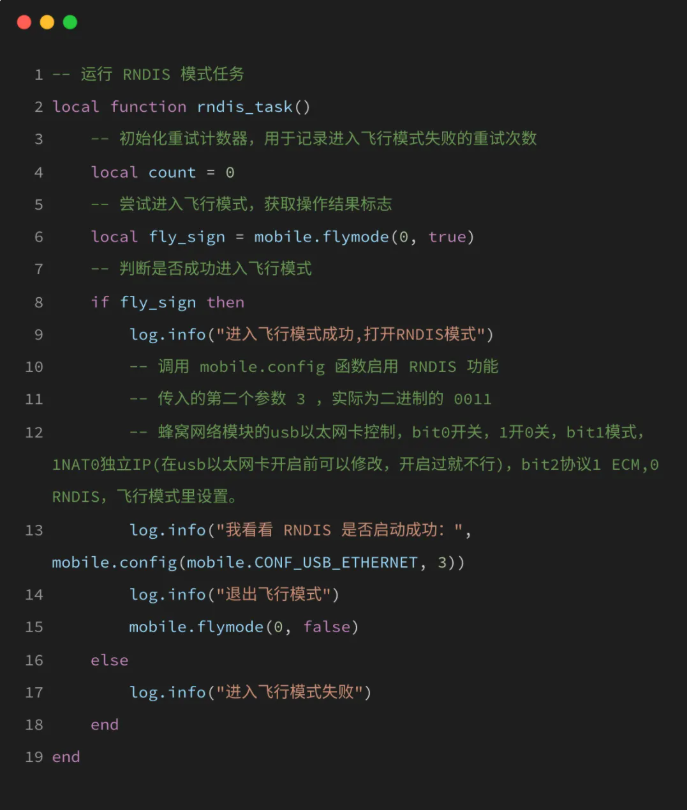

open_rndis.lua核心代碼如下圖示，完整demo詳見源碼倉庫最新文件。

1.2 確認RNDIS狀態

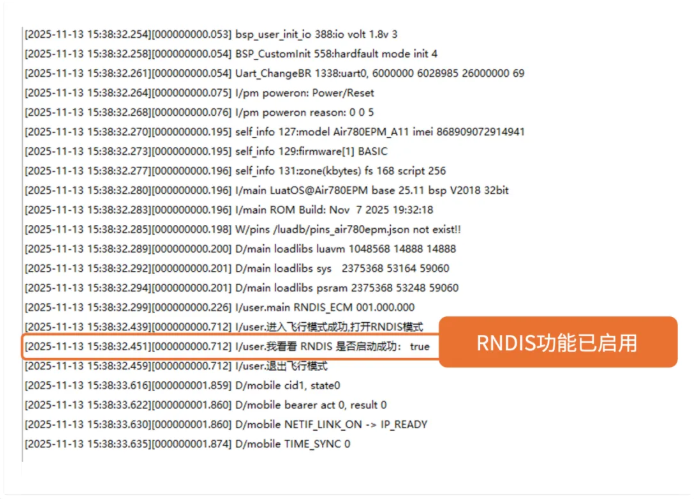

先用Luatools將相關代碼燒錄到模組中，通過日志來確認是否已經成功開啟RNDIS功能：

1.3 在Widows中啟用RNDIS

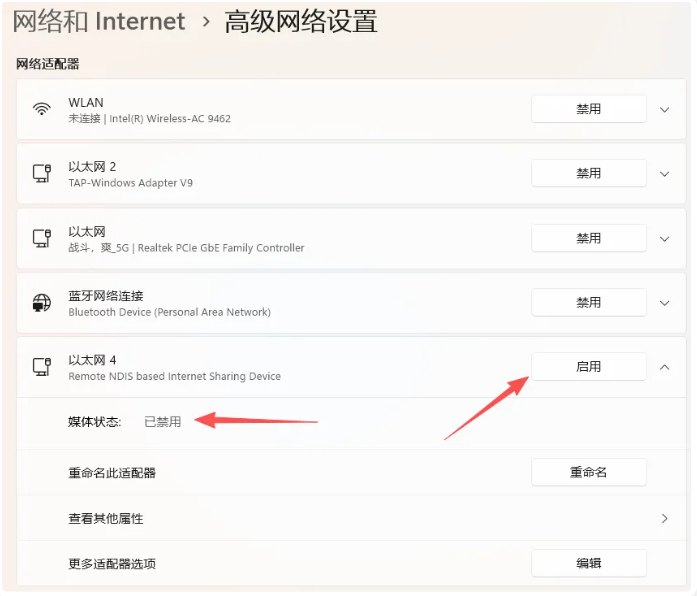

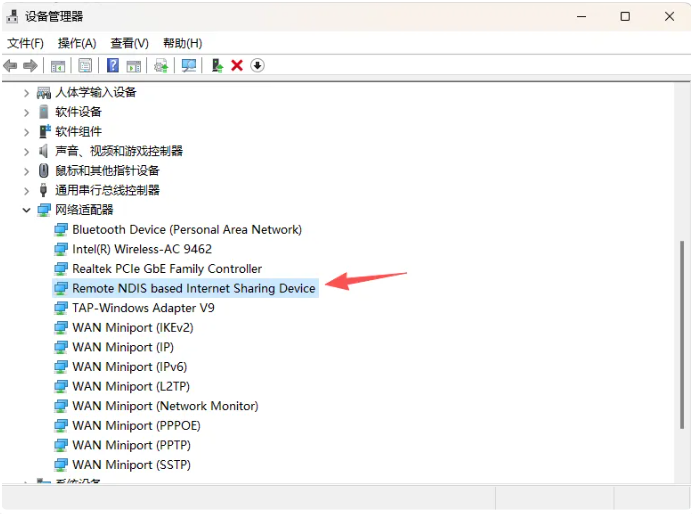

當開啟RNDIS功能后，Air780EPM會虛擬一個網卡，此網卡可在“設備管理器”或“高級網絡設置”中看到。

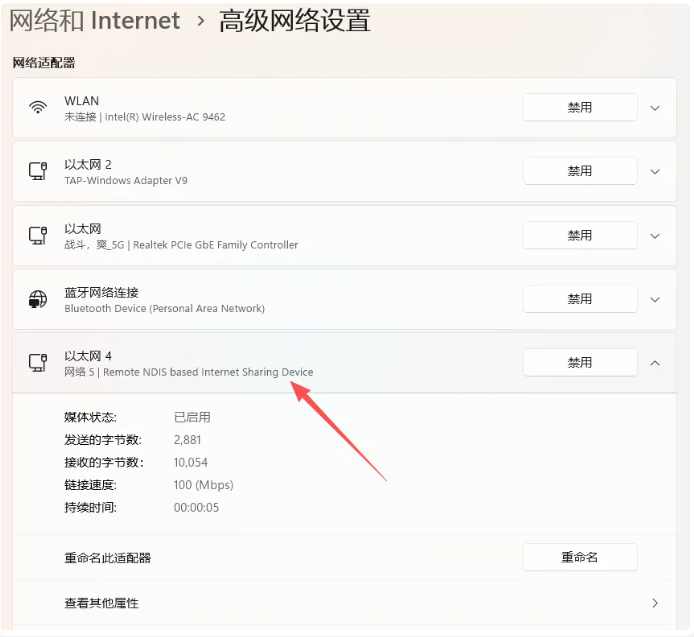

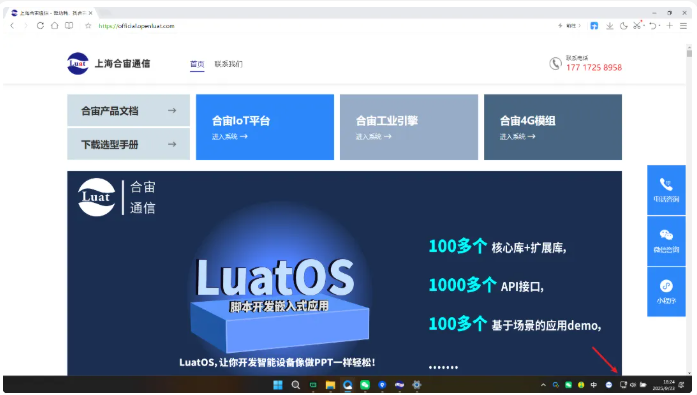

啟用完畢后，即可看到我們電腦的圖標已經變?yōu)橐蕴W連接，此時可以正常使用RNDIS上網了。

1.4 相關注意事項

由于Air780EPM驅動使用的是CDC驅動，所以請使用Win10及其以上系統（Win10以下系統，Air780EPM不做支持）。

如果啟動后日志中打印RNDIS啟動成功，但是Windows上沒有連上網絡，需要確認下系統是否將RNDIS的虛擬網卡禁用了。

二、Linux下使用RNDIS功能

2.1 在Linux中啟用RNDIS

因為Air780EPM的RNDIS使用CDC-ACM驅動，大部分Linux系統默認就支持，所以無需設置代碼，插入USB就可以在Linux中使用。

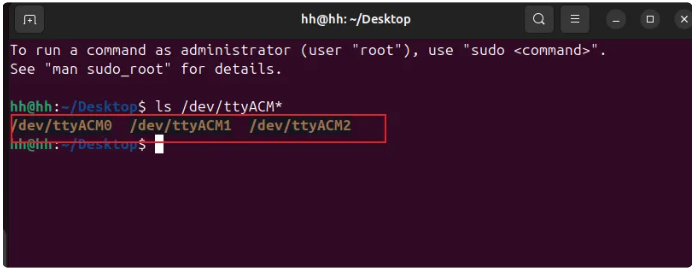

使用 ls /dev/ttyACM* 即可看到三個端口：

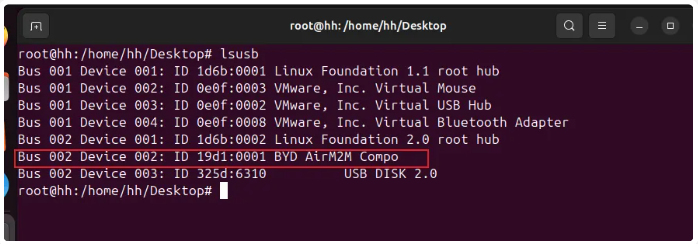

在控制臺查看USB設備可以看到一個ID為19d1:0001的USB設備，這個就是Air780EPM虛擬出的USB網卡：

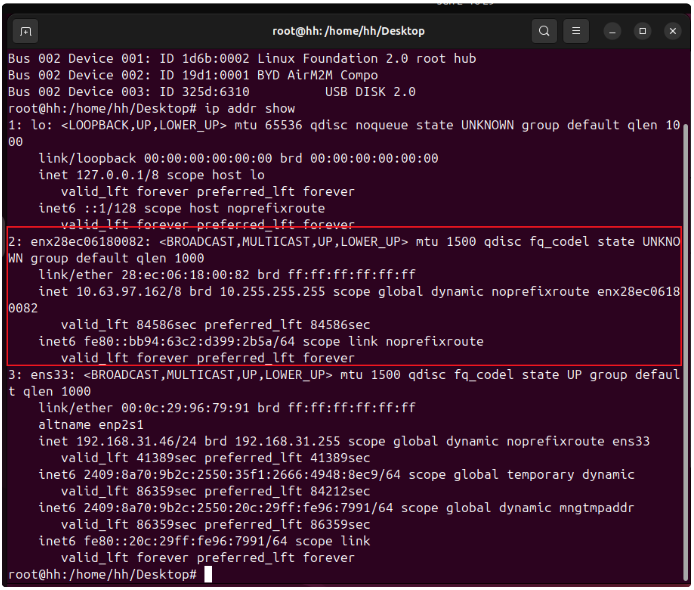

查看網卡信息可以看到如下信息：

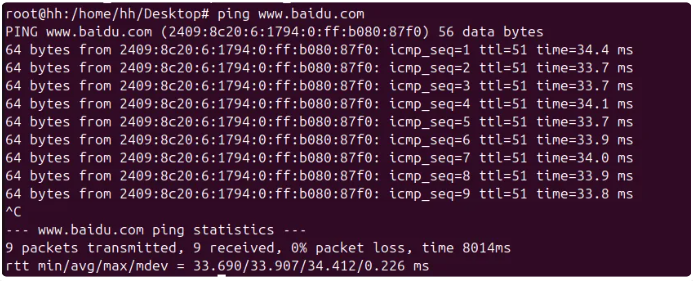

嘗試使用ping命令訪問百度，聯網成功：

2.2 相關注意事項

有些Llinux設備存在Air780EPM重啟后，操作文件會發生移位。

比如：

本來是/dev/ttyACM0/1/2，重啟后變成了ttyUSB1/3/4。

最靠譜的方法是，通過驅動節點來找到操作文件usb_find.c；

尋找真正的需要的端口：

FindUsbDevice(AIRM2M_USB_DEVICE_AT_INTERFACE_ID)

每個設備的ethx可能不一樣，插入Air780EPM后增加的網卡即為RNDIS網卡。

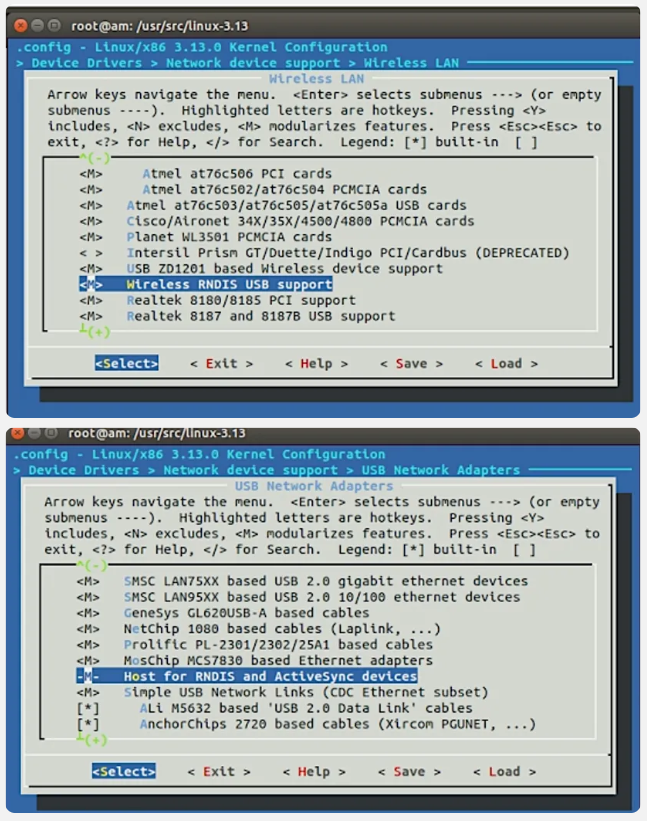

如果遇到沒有RNDIS驅動的情況，可在編譯內核時參考下圖配置：

今天的內容就分享到這里了~
