本文導讀

JMD101是一款基于EtherCAT通信的高爆發關節電機驅動模塊，面向高端工業/機器人場景，集電源、驅動、通信與控制技術于一體，專為實現高精度運動控制和瞬時大扭矩輸出而設計。

JMD101采用3kW大功率架構，可滿足重載啟動、急加速等嚴苛工況需求。驅動部分突破性選用第三代半導體氮化鎵器件，依托其寬禁帶材料帶來的耐高溫、高頻開關特性，在相同體積下實現了功率密度的顯著提升。通信系統集成EtherCAT工業總線，支持微秒級響應與靈活拓撲組網。模塊配備21位超高精度絕對值編碼器，并結合位置、速度、力矩、零扭力等多種控制模式，特別針對突發瞬時負載工況開發“高爆發”控制算法，可短時輸出2-3倍額定扭矩。

方案特性·電源：采用48V-72V直流電源輸入，支持額定電流40A、瞬態電流100A，額定功率3kW，瞬態功率可達7kW；·處理器：高性能雙核RISC-V處理器，主頻高達600MHz；·驅動：搭載第三代半導體氮化鎵驅動單元，具有高頻、高效、耐高溫、高功率密度等優勢，滿足小體積高功率應用需求；

·通信：集成EtherCAT通信技術，實現微秒級實時響應，兼具低延時、高帶寬與靈活組網特性，支持高效數據傳感與交互；

·編碼器：配備2個21位高精度絕對值編碼器，實現精準位置反饋；

·性能：具備位置、速度、力矩、零扭力、阻尼及組合控制模式，支持“高爆發”動態運行工況。

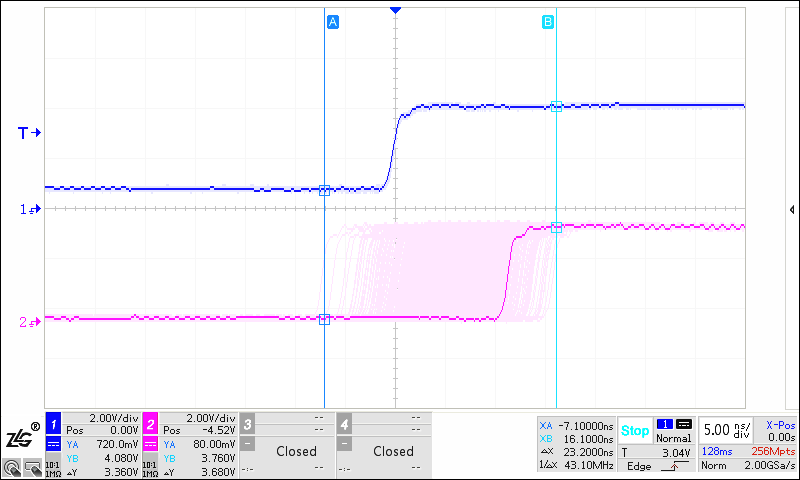

測試分享測試EtherCAT通信從機間的DC抖動時間指令響應時間，多次測量，指令響應時間小于100ns，相鄰從站DC抖動時間小于23.2ns。

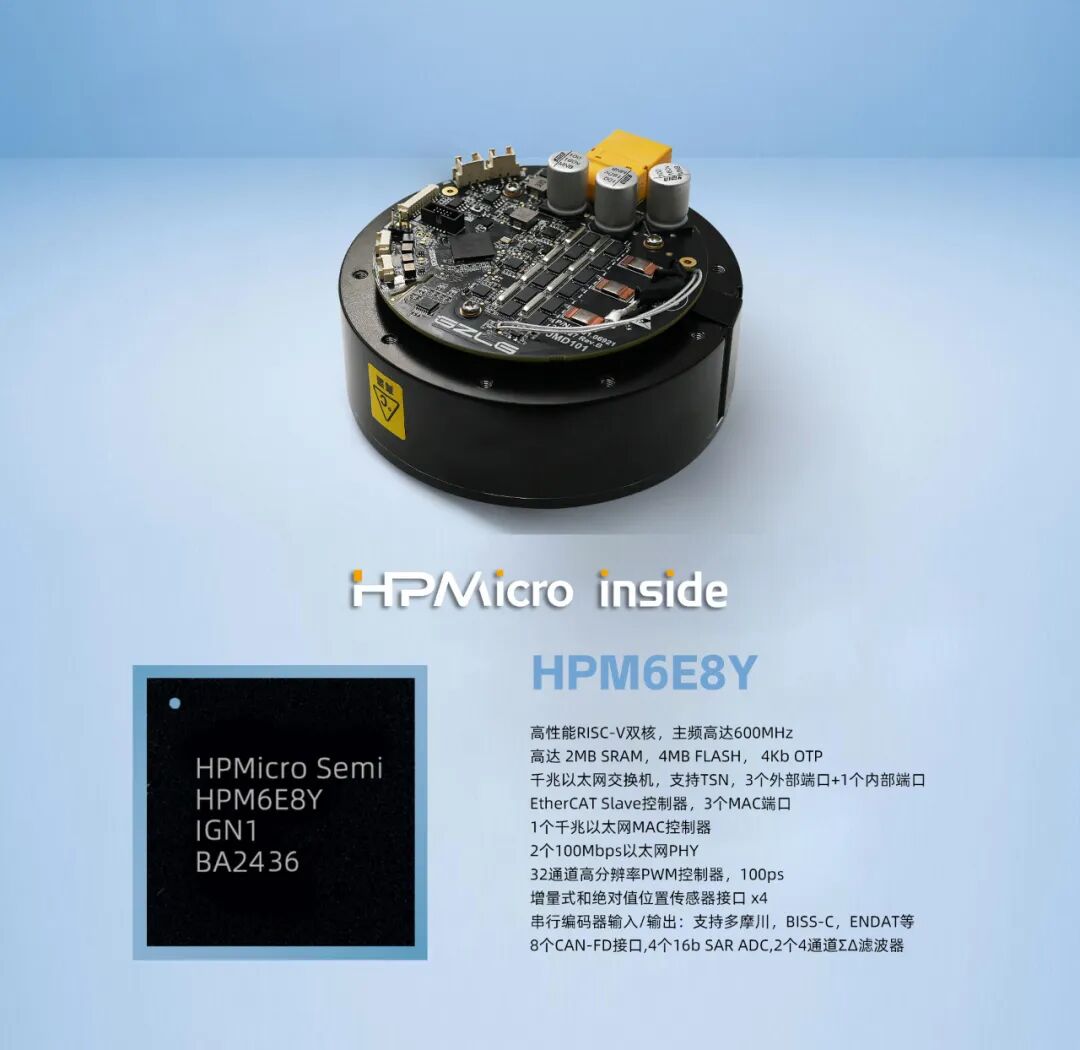

HPM6E8Y MCU介紹

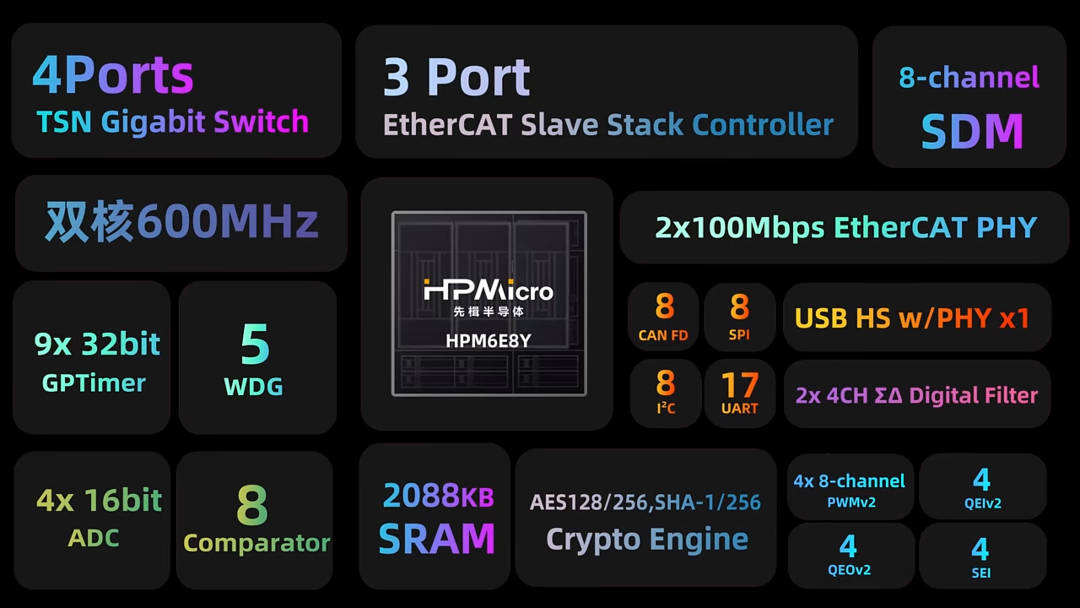

高性能RISC-V雙核，主頻高達600MHz

高達 2MB SRAM，4MB FLASH， 4Kb OTP

千兆以太網交換機，支持TSN，3個外部端口+1個內部端口

EtherCAT Slave控制器，3個MAC端口

1個千兆以太網MAC控制器

2個100Mbps以太網PHY

32通道高分辨率PWM控制器，100ps

增量式和絕對值位置傳感器接口 x4

串行編碼器輸入/輸出：支持多摩川，BISS-C，ENDAT等

8個CAN-FD接口

4個16b SAR ADC

2個4通道ΣΔ濾波器

289MAPBGA，14x14，0.8 pitch

196MAPBGA，12x12，0.8 pitch

工作溫度：-40 ~ 105?C TA

測試演示視頻JMD101模塊安裝于關節電機校準后測試，電機安裝到測功機測試平臺，設定測功機輸出40Nm，設定轉速，電機運行，測試相電流波形,最大相電流峰值31A，最小相電流峰值-27A，機械功率達786W。

JMD101模塊安裝于關節電機校準后測試，帶載10KG往返，使用千分尺測試電機的定位精度，關節電機減速箱齒輪間隙16ArcMin，定位精度測試15um左右。
