當我們談?wù)?a target="_blank">5G、工業4.0和智能汽車時，總繞不開「實時、可靠、同步」這些關鍵詞。在這些關乎效率與安全的核心場景背后，一項名為T(mén)SN（時間敏感網絡） 的底層網絡技術正悄然成為關鍵使能者。

簡單來說，TSN是一系列IEEE標準協議的集合，它為標準以太網賦予了確定性的時延和極高的可靠性，使其從一個「盡力而為」的通信系統，升級為能精準協調機器、數據與控制的「神經系統」。

這一突破，讓以太網從傳統辦公通信場景，成功切入5G、工業自動化、車載通信等對傳輸質量要求極高的領域，催生了一批全新的市場機會。

01.

TSN如何成為5G網絡的理想選擇？

5G的雄心遠不止于更快的手機網速，其核心價值在于為超高可靠、低時延通信（URLLC）這一關鍵場景賦能，同時實現海量機器類通信（mMTC）。而TSN，正是支撐并兌現URLLC這一核心能力的技術基石。

1.1 賦能移動前傳

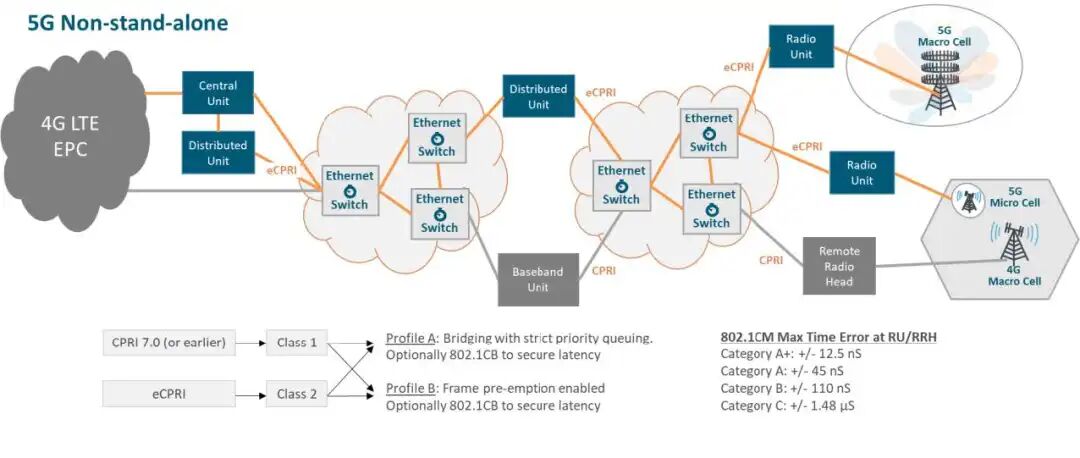

在5G開放式無線接入網（O-RAN）架構中，射頻單元（RU）、分布式單元（DU）和中央單元（CU）之間需要通過前傳網絡緊密協同。傳統的以太網時延抖動無法滿足嚴苛的同步要求。

通過引入TSN的時間感知調度（IEEE 802.1Qbv）和精準時間同步（IEEE 802.1AS），可以為前傳流量預留專屬的、無沖突的傳輸時間窗，確?；靖鞑糠窒窬軙r(shí)鐘一樣同步工作，這是實現高速移動通信和協同調度的基礎。

1.2 使能網絡切片與共享

未來，多個運營商或服務商可能共享同一物理5G基礎設施。TSN強大的資源管理與流量整形（如IEEE 802.1Qcc, Qav）能力，能為每個「網絡切片」提供嚴格隔離、性能可保證的虛擬通道。

這意味著，在同一個硬件網絡上，自動駕駛分片、工廠控制分片和公眾娛樂分片可以互不干擾地并行，為5G NaaS（網絡即服務）商業模式鋪平道路。

02.

工業自動化能否用TSN實現網絡統一？

傳統工廠存在大量獨立的「信息孤島」：現場總線（如ProfiBus、EtherCAT）負責控制，以太網負責信息管理，兩者之間需要通過復雜的網關轉換。TSN的目標是成為融合OT（運營技術）與IT（信息技術）的統一網絡基礎。

2.1 一網到底

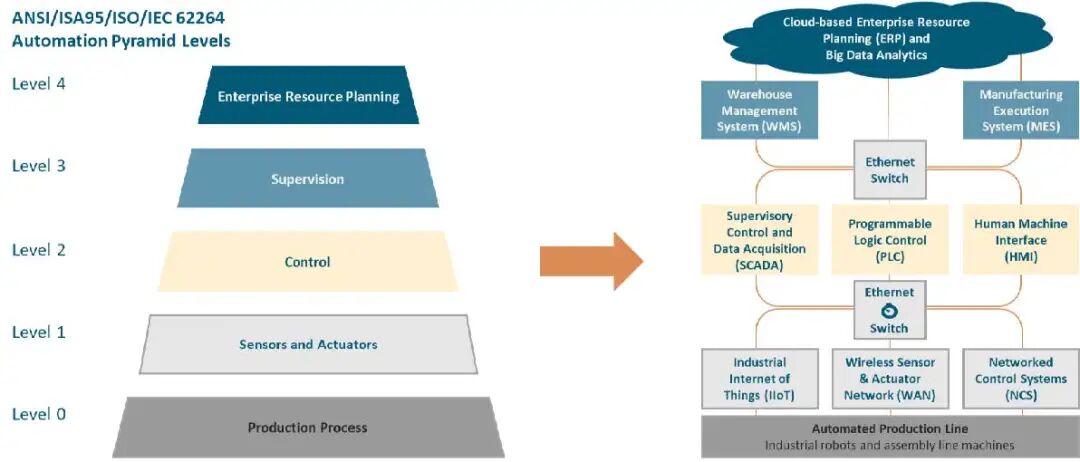

在ISA-95架構中，TSN有能力從L0/L1層的傳感器、執行器，一直連接到L4層的企業資源計劃（ERP）系統。

通過幀搶占（IEEE 802.1Qbu）機制，緊急的控制指令可以打斷正在傳輸?shù)姆蔷o急數據包，實現微秒級的響應，從而替代傳統的實時以太網和現場總線。

2.2 構建柔性產線

TSN支持集中式配置（CNC/CUC模型），這使得生產線的網絡配置可以像軟件定義一樣靈活。當產線因訂單變化需要重組時，網絡流量調度策略可以快速、自動化地調整，極大地提升了智能工廠的柔性生產能力，真正響應「大規模定制」的需求。

03.

車載網絡為什么需要轉向TSN？

現代汽車正從機械產品演進為「輪式超級計算機」，車內網絡帶寬需求激增，且對安全相關流量的時延要求極為嚴苛。傳統車載網絡（如CAN, LIN, MOST等）在帶寬和架構上正面臨新的挑戰。

3.1 帶寬與確定性的融合

車載以太網提供了高達Gbps的帶寬，而TSN則為其注入了確定性。例如，音頻視頻橋接（AVB）協議集（已被納入TSN） 可以保障高清影音流無卡頓傳輸，同時，可靠性機制（如IEEE 802.1CB幀復制與消除） 能為剎車、轉向等安全控制信號提供冗余路徑，確保萬無一失。

3.2 面向集中式E/E架構

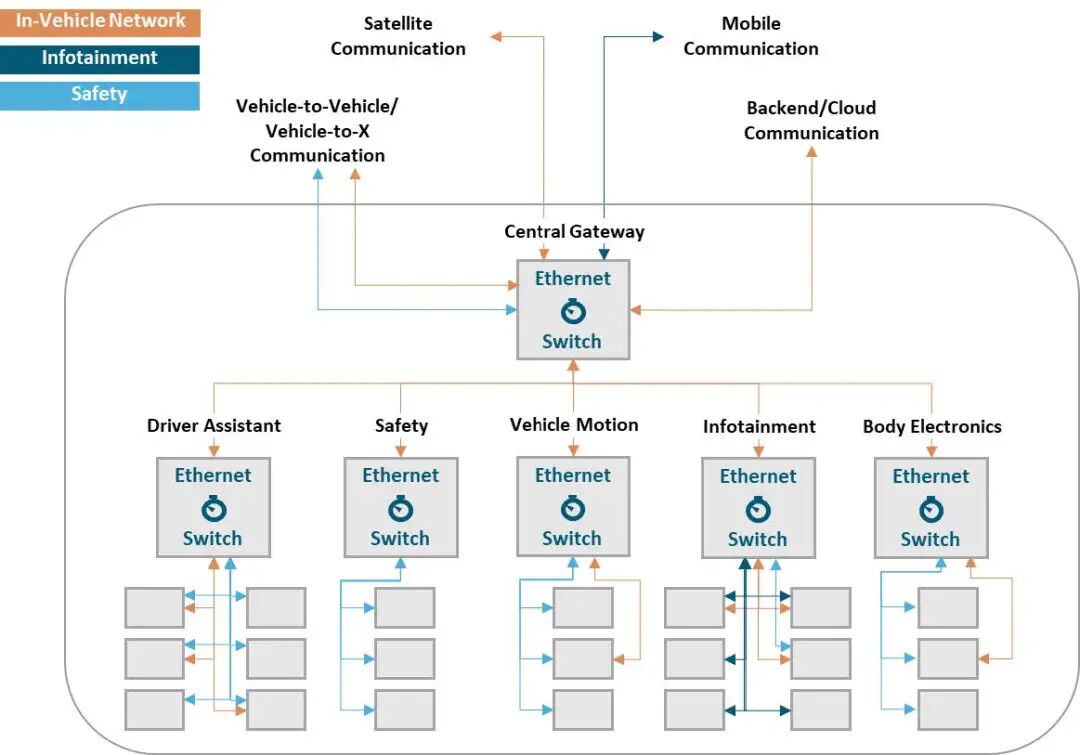

汽車電子電氣架構正從分布式向域控制、乃至中央計算演進。TSN是支撐這種域間高速骨干網的理想選擇。它能在一個物理網絡上，同時可靠地承載ADAS攝像頭數據、智能座艙娛樂流和車身控制指令，實現計算資源的集中和高效利用。

04.

TSN在航空電子的應用前景如何？

TSN技術不僅是以太網的增強，更是一種變革性的方法，重新定義了關鍵領域聯網系統的功能。作為一種統一的解決方案，TSN技術囊括了現代航空電子系統的核心需求——將可靠性、確定性和高帶寬融合到一個單一、強大的框架中，為新一代網絡化系統鋪平了道路。

TSN與RTOS（實時操作系統）的融合標志著航空航天行業的一個變革性里程碑。TSN提供確定性、可靠和高帶寬通信的能力，通過IEEE P802.1DP規范滿足航空航天的獨特需求。通過統一協議和優化架構，TSN提高了性能，降低了復雜性，并確保了安全關鍵通信。其在航空電子、航天和國防系統中的應用簡化了網絡，削減了成本，并支持混合關鍵性流量。

TSN和RTOS一起使系統具備未來適用性、效率和韌性，重新定義了連接性，并為航空航天及其他領域的創新奠定了基礎。

結語 .

TSN的本質，是為數字世界構建可預測、可信任的「時間秩序」。它不追求絕對的「快」，而是追求絕對的「準」和「穩」。當5G連接萬物、工廠變得智能、汽車實現自動駕駛時，TSN正是那條確保所有數據在正確的時間、以正確的方式、抵達正確地點的「隱形軌道」。

面對TSN技術帶來的機遇與挑戰，企業需要可靠的合作伙伴來加速技術落地。虹科為客戶提供從產品研發到實際應用的全鏈條TSN解決方案：其全面的TSN IP核解決方案，助力設備制造商加速開發TSN終端和網關；同時提供網卡、交換機、流量記錄儀、測試工具等TSN硬件產品及配置軟件，幫助用戶快速接入TSN網絡，盡享技術紅利。

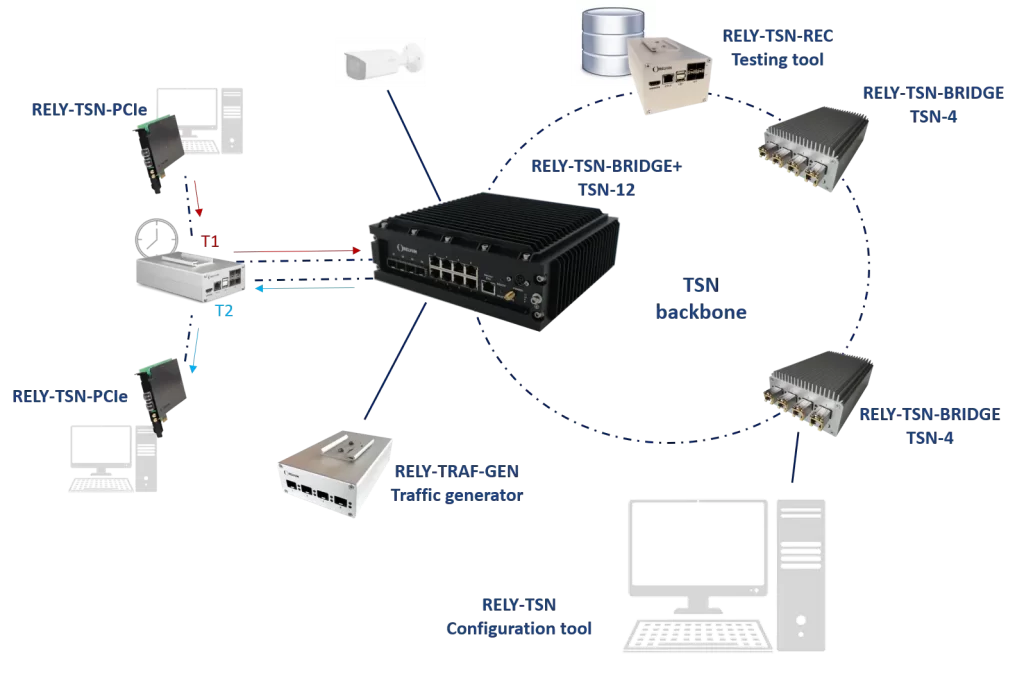

虹科合作伙伴SOC-E RelyUm系列
