日本航空電子工業(JAE)開發出面向車載應用的非密封線對板連接器“ MX81D 系列”，該產品采用 2.8 mm端子尺寸，最大支持25 A電流。該產品作為現有MX81A系列(端子尺寸規格為 0.64 mm，4 芯最大支持 8.5 A 電流)的擴充型號，今后還將通過增加芯數以及開發出符合 0.64 mm 和 2.8 mm 端子尺寸的產品組合，滿足以汽車市場為核心的多樣化需求。

PART.01

概要

近年來隨著汽車電氣集成化程度越來越高，ECU集成化和大型化的趨勢增強，控制單元數量也變得越來越多，這促使對更大功率和電流容量的需求也日益增長。在此背景下，對適配更大端子尺寸和大直徑電線的連接器需求正持續攀升。本次開發的 MX81D 系列是一款車載用非防水連接器，采用 2.8 mm規格端子尺寸，可兼容 1.5 ～4.0 mm2電線，最大可承受 25 A電流(使用 4.0 mm2電線時)。它符合決定低壓設備絕緣距離的國際標準 IEC 60664-1*，在注重安全性的設計基礎上，并通過了北美地區車載規格的USCAR-2*標準評估，具有較高的接觸可靠性和堅固性。此外插座端采用預設保持器結構，可檢測端子半插入狀態，可在線束自動化生產中有效提升作業效率。

*IEC 60664-1：在電氣設備內部，根據電壓、污染程度、海拔高度等條件，規定了不同電位導體之間所需的絕緣距離(空間距離和沿面距離)。 *USCAR(United States Council for Automotive Research)：美國汽車研究委員會制定的標準，規定了物理特性和環境適應性。

PART.02

特點

- 采用ISO/JASO/EWCAP/VDA標準的2.8mm端子標簽尺寸

- 最大可承載25A電流

- 預設固定器可防止端子半插入，可實現線束自動化加工

- 通過確保符合IEC 60664-1標準(污染等級3、海拔6,000米)的端子間空間距離和沿面距離，可應對AC/DC 320V的電位差

- 模具零件采用具有卓越阻燃性能的UL94 V-0級材料

- 試驗標準：USCAR-2/21

PART.03

適用市場

MX81D系列主要面向各種車載ECU提供電源等裝置，如動力轉向系統、加熱器、音箱、BMS、電驅系統、頂置裝置、自動駕駛系統、汽車照明ECU等。

PART.04

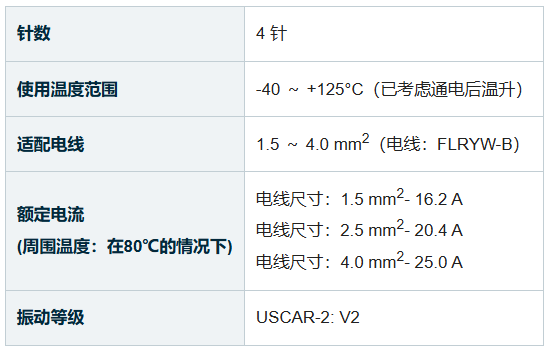

一般規格

PART.05

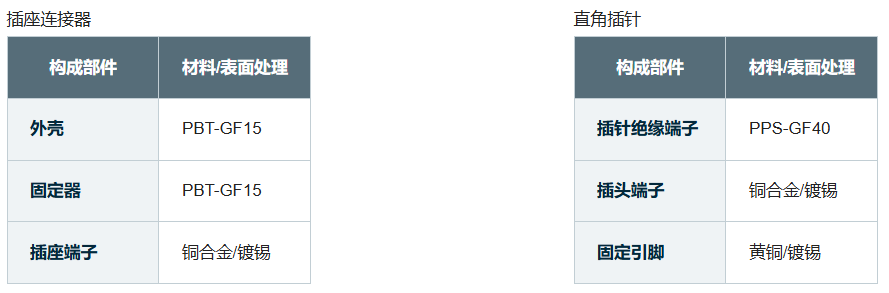

材料/表面處理

PART.06

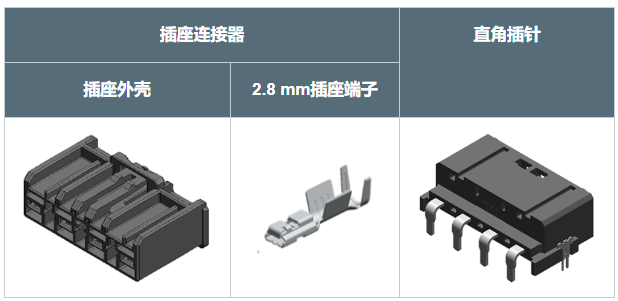

外觀
