日本航空電子工業(JAE)開發出并正式銷售 DZ17 系列單對以太網連接器，該產品采用插頭總長25mm的緊湊型設計，無需接線工具即可進行布線作業。

1概要

在機器人、傳感器、物聯網設備等工業領域以及建筑樓宇、辦公室等室內布線場景中，單對以太網(Single Pair Ethernet：SPE)技術有望得到廣泛應用。該技術能夠大幅簡化復雜布線，取代以往采用雙絞線或四絞線實現的以太網通信，僅需一對雙絞線即可同時傳輸數據和電力。

在此背景下，本公司著眼于SPE的普及趨勢，為滿足設備小型化、布線簡化的需求，開發出了節省空間設計的SPE對應連接器“DZ17系列”，并于近期正式上市銷售。本產品符合IEEE802.3cg、bw、bp、ch等國際通信標準及IEC63171-6連接器規范 ，是面向全球化制造業中支撐智能工廠與物聯網的無縫連接解決方案的下一代以太網連接器。連接器插頭采用全長25mm的緊湊型設計實現空間節省，同時采用IDC(絕緣位移連接)接線方式——只需手動將線纜插入定位器并推入即可完成接線，無需接線工具，使現場接線作業變得簡單快捷。

本公司參與了由連接器制造商和FA設備制造商等組成的SPE連接器國際聯盟“SPE工業合作伙伴網絡”，推進相關產品的開發;同時作為日本國內聯盟“SPEC(SPE聯盟)”的成員，致力于推廣SPE技術。

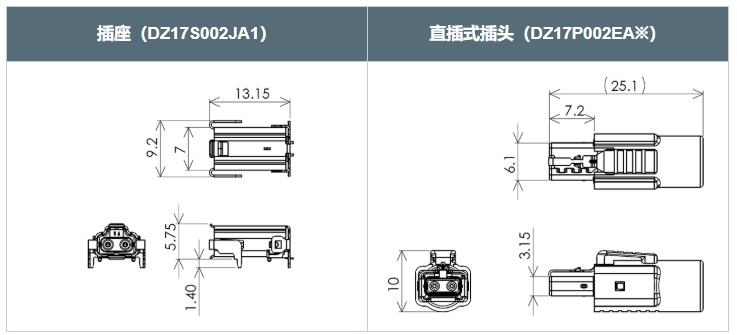

2外形尺寸

3特點

與 PoDL (數據線供電)兼容，通過單對線同時傳輸數據與電力，實現布線簡化

支持 IEEE802.3cg (10BASE-T1L)、IEEE802.3bw (100BASE-T1)、IEEE802.3bp (1000BASE-T1) 和 IEEE802.3ch (10GBASE-T1) 通信標準

符合 IEC63171-6 連接器標準

緊湊型設計，插頭全長為 25 mm

采用IDC壓接技術，無需工具即可輕松實現現場布線

插頭側彈簧采用金屬鎖扣彈簧結構，有效防止損壞

4適用市場

機器人、傳感器、攝像頭、電機、工業設備、通信設備、安防設備

工廠/樓宇內的布線

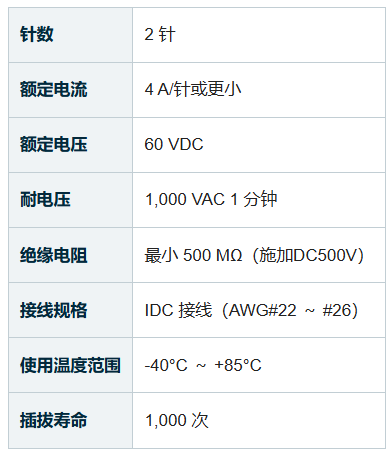

5一般規格

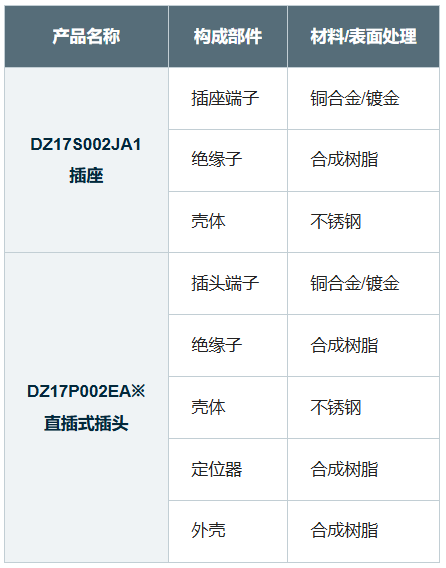

材料/表面處理
