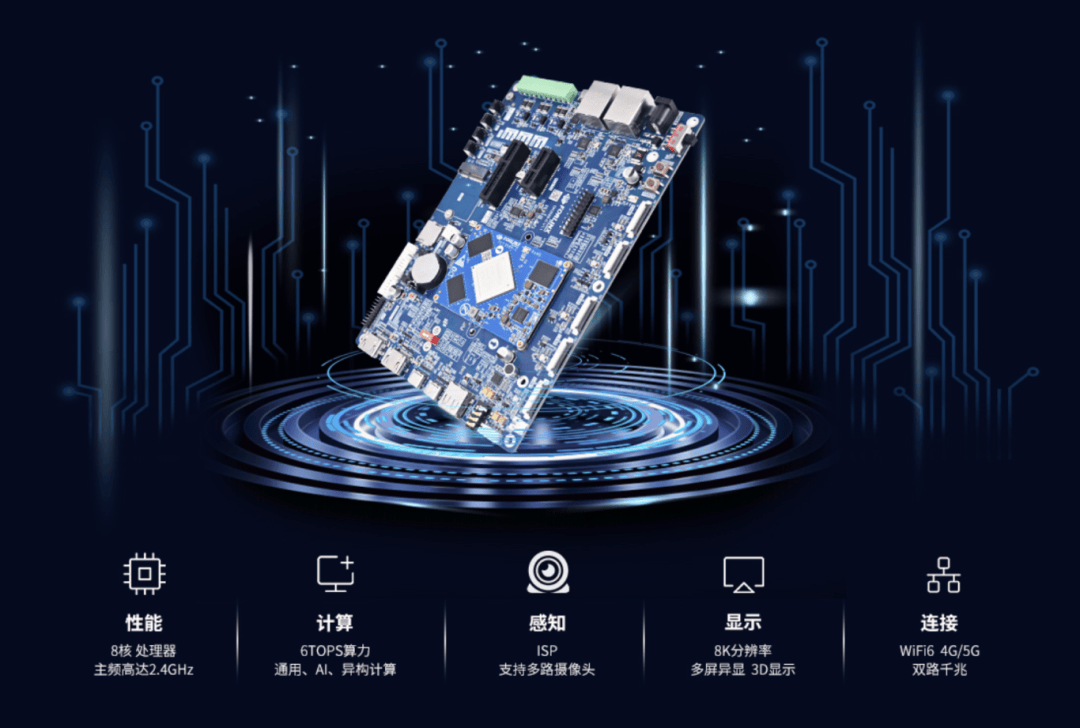

飛凌嵌入式OK3588-C開發板作為一款基于瑞芯微RK3588處理器設計開發的旗艦級開發板，不僅擁有4核A76+4核A55的強勁架構以及6TOPS的卓越NPU算力，而且在硬件上支持雙路獨立MMC控制器、多規格USB接口等，為存儲設備調試筑牢硬件根基。有了這樣強大的硬件支撐，在實際的開發調試與系統驗證過程中，對各類存儲設備文件內容的讀取操作就顯得尤為重要。

本文將介紹在飛凌嵌入式RK3588開發板U-Boot控制臺階段，讀取eMMC、TF 卡、U盤等各類存儲設備文件內容的標準化方法。盡管不同設備初始化有差異，但通過控制臺命令可實現統一讀寫，為開發調試與系統驗證帶來極大便利。

一、進入U-Boot控制臺

飛凌嵌入式RK3588開發板的U-Boot經過深度定制優化，默認配置了合理的bootdelay等待時間，在U-Boot啟動過程中，需在自動啟動倒計時結束前，按下【空格鍵】或【Ctrl+C】中斷流程，進入交互式控制臺。

操作信息與示例如下：

Hit key to stop autoboot('Spacebar'): 0 0:Exit to console 1:Reboot 2:Display type =>

注意：若未及時按鍵，U-Boot將繼續執行自動啟動（加載內核），這時需重啟開發板后重新嘗試。

二、MMC設備（eMMC/TF卡）的文件讀寫

飛凌嵌入式RK3588開發板硬件上集成雙路MMC控制器，分別對應 eMMC與TF卡接口，且完美兼容eMMC 5.1規范及SD 3.0協議，支持 HS400高速傳輸模式與8bit/4bit數據總線寬度，為存儲設備的并行操作提供了硬件支撐。大家注意，對MMC設備進行文件讀寫需要遵循 “識別→切換→查詢→操作” 四步流程，具體步驟如下：

1. 查看MMC控制器

使用mmc list命令查看已初始化的MMC控制器（由設備樹預定義，通常0對應eMMC，1對應TF卡），確認設備是否被識別：

=> mmc list //查看當前已初始化的MMC控制器 mmc@fe2c0000: 1 mmc@fe2e0000: 0 (eMMC)Device 'mmc@fe2c0000': seq 1 is in use by 'mmc@fe2c0000' mmc@fe2c0000: 1Device 'mmc@fe2e0000': seq 0 is in use by 'mmc@fe2e0000' mmc@fe2e0000: 0 =》

2. 切換MMC設備

使用mmc dev <設備號>命令切換至目標設備，設備號對應上一步查詢的控制器序號：

=> mmc dev 0 //切換為EMMC switch to partitions #0, OK mmc0(part 0) is current device => mmc dev 1 //切換為TF卡 switch to partitions #0, OK mmc0(part 0) is current device

3. 查看MMC設備信息

切換設備后，使用mmc info命令查看設備詳細參數（容量、總線寬度、接口版本等），eMMC與TF卡的信息示例分別如下：

(1) eMMC設備信息示例：

=> mmc info //EMMC的設備信息 Device: mmc@fe2e0000 Manufacturer ID: 15 OEM: 100 Name: CJTD4 Timing Interface: HS400 Enhanced Strobe Tran Speed: 200000000 Rd Block Len: 512 MMC version 5.1 High Capacity: Yes Capacity: 58.2 GiB Bus Width: 8-bit DDR Erase Group Size: 512 KiB HC WP Group Size: 8 MiB User Capacity: 58.2 GiB WRREL Boot Capacity: 4 MiB ENH RPMB Capacity: 4 MiB ENH

(2) TF卡設備信息示例：

=> mmc info //TF的設備信息 Device: mmc@fe2c0000 Manufacturer ID: 3 OEM: 5344 Name: SL16G Timing Interface: Legacy Tran Speed: 52000000 Rd Block Len: 512 SD version 3.0 High Capacity: Yes Capacity: 14.8 GiB Bus Width: 4-bit Erase Group Size: 512 Bytes

4. 查看MMC設備分區

使用mmc part命令查看設備分區表（以eMMC為例，分區類型為EFI），獲取分區名、起始/結束地址等關鍵信息：

=> mmc part Partition Map for MMC device 0 -- Partition Type: EFI Part Start LBA End LBA Name Attributes Type GUID Partition GUID 1 0x00004000 0x00005fff "uboot" attrs: 0x0000000000000000 type: da7a0000-0000-400e-8000-214900006be8 guid: ae050000-0000-417a-8000-728a000054cf 2 0x00006000 0x00007fff "misc" ...（省略部分分區）... 6 0x00078000 0x01c77fff "rootfs" // ?例中需操作的rootfs分區 ...

5. 查看文件系統內容

使用ext4ls <設備類型> <設備號:分區號>命令查看指定分區的目錄結構（示例：eMMC的第6分區rootfs）：

=> ext4ls mmc 0:64096 .4096 ..16384 lost+found 7 bin4096 boot4096 dev ...(省略部分系統目錄)...4096 home // 目標文件所在上級目錄 ...

6. 讀取文件內容（以Hello.txt為例）

讀取rootfs分區中/home/forlinx/Hello.txt文件，需按“確認存在→選內存地址→加載文件→查看內容”四步操作：

(1) 確認文件存在：通過ext4ls驗證目標文件路徑有效性：

=> ext4ls mmc 0:6 home/forlinx4096 .4096 .. 14 Hello.txt // 目標文件（大小14字節）

(2) 確定可用內存地址：用bdinfo查看內存分布，選擇安全DDR區域：

=> bdinfo arch_number = 0x00000000 boot_params = 0x00000000 DRAM bank = 0x00000000 // 系統保留區，不建議使用 -> start = 0x00200000 -> size = 0x08200000 DRAM bank = 0x00000001 // 安全可用區 -> start = 0x09400000 -> size = 0xE6C00000 ...(省略其他硬件信息)...

注意！嚴禁使用系統保留內存（如DRAM bank 0），否則會導致U-Boot崩潰或數據損壞！

(3) 加載文件到內存：用ext4load將文件加載到指定內存地址：

=> ext4load mmc 0:6 0xA0000000 /home/forlinx/Hello.txt 14 bytes read in 5 ms (2 KiB/s)

(4) 查看內存中文件內容：用md.b <地址> <長度>讀取內存數據：

=> md.b 0xA0000000 0x10 a0000000: 48 69 2c 20 46 4f 52 4c 49 4e 58 21 21 0a ff fe Hi, FORLINX!!...

7. 修改文件內容（需啟用ext4write）

注意！U-Boot默認禁用ext4write命令（防止誤操作），需先在U-Boot源碼配置中開啟！

開啟功能后，支持兩種修改方式：

(1) 替換式修改（加載外部文件覆蓋）

// 假設修改后的文件已加載到內存0xA0000000 => ext4write mmc 0:6 0xA0000000 /home/forlinx/Hello.txt 0xe // 0xe=14字節（文件大小）

(2) 直接修改內存數據后寫入

// 1. 逐字節修改內存（地址0xA0000000開始） => mm.b 0xA0000000 A0000000: 48 ? //這代表地址 0xA0000000 當前值是 0x48（ASCII 'H'）。 //你可以輸入新的十六進制值，然后回車。 例如把 “Hi, FORLINX!!” 改為 “Hi!\n”： => mw.b 0xA0000000 0x48 // 第1字節：'H' => mw.b 0xA0000001 0x69 // 第2字節：'i' => mw.b 0xA0000002 0x21 // 第3字節：'!' => mw.b 0xA0000003 0x0A // 第4字節：換行符'\n' => md.b 0xA0000000 0x20 // 2. 驗證修改結果 => md.b 0xA0000000 0x20 a0000000: 48 69 21 0a 46 4f 52 4c 49 4e 58 21 21 0a ff fe Hi!.FORLINX!!... // 3. 寫入文件系統 => ext4write mmc 0:6 0xA0000000 /home/forlinx/Hello.txt 0xe

三、USB設備（如U盤）的文件讀寫

USB設備為外部存儲，需先初始化USB子系統才能識別，步驟如下：

1. 初始化USB子系統

使用usb start命令啟動USB控制器并掃描設備，成功識別后會顯示存儲設備數量：

=> usb start starting USB... Bus usb@fc000000: usb maximum-speed not found Register 2000140 NbrPorts 2 Starting the controller USB XHCI 1.10 ...(省略USB初始化日志)... scanning usb for storage devices... 1 Storage Device(s) found // 識別到1個U盤

提示：若未識別到設備，需檢查U盤連接（建議插USB 2.0接口），或重新執行usb start命令。

2. 查看USB設備文件

U盤通常為FAT32格式，使用fatls usb <設備號>查看目錄內容（設備號默認從0開始）：

=> fatls usb 0 System Volume Information/ // 系統隱藏目錄 16 sram_code.bin // 目標文件（大小16字節）

3. 讀取USB設備文件內容

使用fatload加載文件到內存，再用md.b查看內容：

// 1. 加載文件到內存 => fatload usb 0:1 0xA0000000 sram_code.bin //下載內容文件到內存 reading sram_code.bin 16 bytes read in 23 ms (0 Bytes/s) =>=> md.b 0xA0000000 0x10 //讀取內存地址上的內容 ，遇上邊一致 a0000000: 80 5a a5 d2 01 09 80 d2 01 00 00 f9 c0 03 5f d6 .Z............_.

四、需注意的關鍵事項

(1) 所有操作需在U-Boot控制臺執行，確保開發板已正常進入控制臺模式（非自動啟動流程）；

(2) MMC設備常用命令為ext4ls/ext4load/ext4write（ext4格式），USB設備常用fatls/fatload（FAT格式），需根據文件系統選擇命令；

(3) 寫入操作（如ext4write）存在數據風險，建議在調試環境中使用，生產環境避免啟用；

(4) 若需在U-Boot源碼中集成文件操作，可調用U-Boot提供的API（如ext4_read_file()、usb_storage_probe()），需確保對應驅動已編譯。

以上就是如何在飛凌嵌入式RK3588開發板U-Boot控制臺階段，讀取eMMC、TF 卡、U盤等各類存儲設備文件內容的標準化方法，希望能夠?qū)Υ蠹矣兴鶐椭?/p>
