聊到高速風筒，大家首先想到的可能是十萬轉的電機、超大風量。但很多工程師朋友都知道，讓這些參數穩定、安全、可靠地跑起來，真正決定用戶體驗“下限”的，往往是藏在里面那顆不顯眼的MCU(微控制器)及其整體方案。

它就像風筒的“神經系統”和“小腦”，指揮著電機的每一次旋轉，守護著整機的安全，也決定了未來能不能升級更酷的智能功能。今天，我們結合其利天下在電機驅動領域的技術實踐，從一個開發者的視角，拆解一下一套靠譜的高速風筒控制方案，到底應該滿足哪些要求，以及設計時有哪些門道。

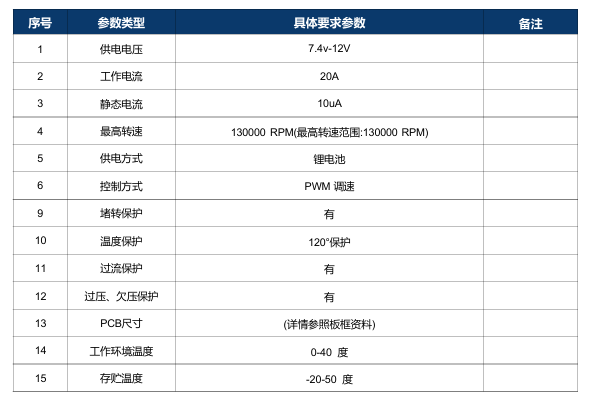

一、核心訴求：性能、安全、適應性，一個都不能少

一套成熟的方案，必須在幾個硬指標上經受住考驗：

1、電機控制是基本功，要“快、穩、靜”：核心是支持無感FOC(磁場定向控制)算法。這不僅是讓電機轉起來，更是要它轉得“漂亮”——啟動要快(毫秒級響應)，高速運轉時要穩(轉速波動小)，同時還得盡可能安靜。電機噪音控制，一半在機械結構，另一半就靠FOC算法對電流的平滑控制。

2、外設資源要“夠用且好用”：MCU需要集成足夠多且高精度的“感官”。比如多路高精度ADC，用來實時捕捉電機電流、發熱絲溫度和母線電壓;多通道高頻率PWM，用來同時精準驅動電機和調節加熱功率。這些都是實現精準控制和多級保護的硬件基礎。

3、環境適應性要“抗造”：風筒內部空間緊湊，高溫、高電磁干擾是常態。主控芯片需要具備工業級的工作溫度范圍(比如-40℃~85℃)，并且整個電路的抗干擾設計(EMC)要過硬，確保在復雜電磁環境下也能穩定工作，杜絕偶發性的死機或失靈。

4、安全防護是“生命線”：過壓、過流、過溫、堵轉保護必須是標配，而且最好是硬件+軟件的雙重機制。硬件保護響應快，軟件保護更靈活，兩者結合才能構建可靠的安全防線，這也是通過各類安全認證的基石。

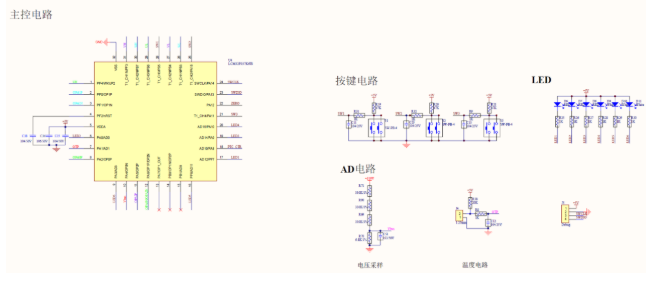

二、硬件框架：如何像搭積木一樣構建系統?

一套清晰的硬件架構，能讓開發事半功倍。通常，它會圍繞以下幾個模塊展開：

1、主控單元(大腦)：這是核心。根據性能需求，可以選擇從高性能的32位ARM內核(用于復雜FOC算法)到更經濟的型號?，F(xiàn)在的趨勢是，選擇集成度更高的MCU，比如內部集成了運放、比較器、高精度基準源等模擬外設的高速風筒芯片方案。這能大幅簡化外圍電路，提升可靠性，從系統設計層面降低成本。

2、電源與驅動(心臟與肌肉)：電源部分追求高效、緊湊、低待機功耗。電機驅動部分，根據成本和性能要求，可以選擇高度集成的IPM(智能功率模塊)，它把驅動、保護都封裝在一起，散熱和可靠性更好;或者使用分立MOSFET方案，成本更靈活。

3、感知與交互(神經末梢)：包括電流采樣、溫度檢測、電壓監測等電路，是控制系統感知外部狀態的“傳感器”。人機交互則相對直接，如按鍵、LED指示燈等。這里想特別提一下，如果方案在設計初期就為未來留有接口，會非常有遠見。例如，預留足夠的算力和I/O口，后續就能相對輕松地接入ToF(飛行時間)光學傳感器，實現出風口智能測距防燙傷，讓基礎方案平滑升級為功能更豐富的高速風筒TOF方案。

三、開發中的那些“坑”與關鍵點

知道架構還不夠，實際開發中這幾個點必須摳細節：

1、EMC與散熱是可靠性基石：高速開關的電機驅動是強大的干擾源。必須在PCB布局上就做好隔離，優化驅動回路，并采取有效的濾波措施。散熱設計同樣關鍵，芯片和功率器件的熱管理直接關系到壽命和高溫下的性能穩定性。

2、成本控制的智慧：成本控制不是一味選用最便宜的物料，而是通過系統設計來優化。比如，采用單電阻采樣搭配先進算法，可以節省硬件成本;選用高集成度的主控和IPM，雖然單元成本可能略高，但能節省外圍器件、縮小PCB面積、提高生產良率，總成本可能反而更低。

3、調試與量產的可復制性：好的方案必須具備良好的可調試性和量產一致性。硬件上需要預留必要的測試點，軟件上需要有清晰的調試工具和日志。確保每一臺生產出來的產品，性能都和樣機一樣穩定。

四、結語

說到底，開發一款高速風筒，選擇或設計一個高速風筒驅動方案，本質上是在為產品的成功購買一份“確定性”的保險。這份確定性，來自于對電機性能的精準把控，來自于對安全邊界的嚴密守護，也來自于硬件架構的穩健可靠。

這正是像其利天下這樣的技術方案提供商所致力提供的價值：用一個扎實、可靠且具備前瞻性的技術底座，讓品牌方能夠更專注于產品定義與用戶體驗創新，而無需過度擔憂底層驅動的穩定與量產風險。無論是追求極致性價比的基礎驅動，還是未來集成智能傳感器的高速風筒tof方案，其起點都應該是這樣一份經得起推敲的“技術藍圖”。
