高速風筒的普及，將消費電子的性能競爭引入了全新的維度。其核心體驗——快速干發、低噪運行與穩定溫控——高度依賴于底層驅動與控制系統的精密與可靠。一套優秀的高速風筒驅動方案，不僅需要實現基礎功能，更應在系統效率、安全冗余與長期可靠性上建立高標準。

本文將深入探討一種基于高度集成化主控芯片的高速風筒控制方案設計思路。該方案摒棄了簡單的MCU+分立外圍器件堆疊的傳統路徑，轉向以系統級優化和前瞻性集成為核心的設計哲學。

一、方案核心：高度集成的芯片級解決方案

為追求系統的最優性價比與可靠性，方案采用了一款為電機驅動深度優化的高速風筒芯片方案作為主控。例如，采用類似KYDS024這樣的定制化MCU，其設計初衷便是將無刷電機FOC控制所需的諸多外設高度集成。

1、強大的處理與控制內核：主控基于高性能32位處理器內核，配備硬件乘法器與電機控制專用PWM定時器。這確保了三相無感FOC(磁場定向控制)算法能夠以極短的周期(通常要求≤8μs中斷響應)穩定運行，為電機在106,000 RPM高轉速下的平穩、低噪運轉提供了算力保障。

2、豐富的原生集成外設：芯片原生集成多路高精度ADC、運算放大器、比較器與高精度電壓基準。這意味著關鍵的電機相電流采樣、母線電壓與溫度檢測電路得以大幅簡化，無需外掛額外芯片，既提升了信號鏈路的抗干擾性，也從系統層面降低了BOM成本和PCB設計復雜度。

3、寬泛的工作適應能力：方案設計支持 AC 80V-260V 的寬電壓輸入，并能適應 -40℃ ~ 105℃ 的工業級工作溫度范圍，確保在全球不同電網環境及風筒內部高溫環境下長期穩定工作。

二、系統架構與關鍵技術實現

該高速風筒驅動方案的硬件架構清晰，圍繞集成主控構建了高效可靠的執行系統。

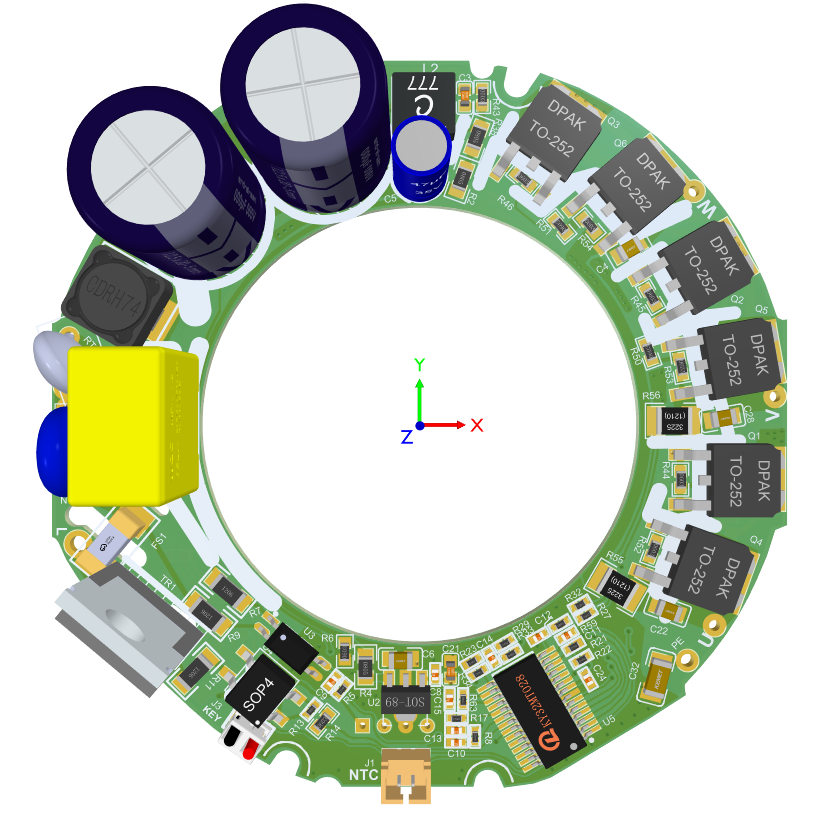

1、電機驅動與功率模塊：采用“主控 + 3*半橋預驅 + 6N MOSFET”的驅動拓撲。預驅與MOSFET的選型經過嚴格的熱設計與電流裕量計算，確保在最高1600W的功率下持續可靠工作。高級的IPM(智能功率模塊)亦是可選方案，可進一步簡化設計、提升散熱效率。

2、閉環控制與安全保護：

雙閉環控制：方案實現速度環與功率環的雙閉環控制。速度環確保轉速精準穩定，功率環則對輸入總功率進行管理，兩者結合兼顧了干發效率與系統安全。

3、多重冗余保護：內置包括硬件過流、軟件過流、過壓、欠壓、缺相、過溫在內的全方位保護機制。硬件保護響應速度在微秒級，軟件保護則提供更靈活的閾值與策略，構成雙重安全屏障。

4、智能交互與擴展性：方案已集成按鍵控制、LED顯示及掉電記憶功能。其主控芯片預留的豐富通信接口(如I2C、UART)和充足的運算余量，為功能升級預留了空間。這使得方案可平滑演進至集成ToF(飛行時間)光學傳感器的高速風筒TOF方案，實現出風口智能測距防燙傷等高級功能，而無需進行硬件平臺的顛覆性更改。

三、方案核心優勢與設計價值

1、系統級高可靠性：從芯片級的耐溫與抗干擾設計，到電源、驅動、采樣電路的優化布局，再到軟硬件雙重保護，整個方案以量產可靠性為第一導向，大幅降低售后風險。

2、優異的性能表現：得益于深度優化的FOC算法與高性能硬件平臺，方案在實現高轉速的同時，有效抑制了電磁噪音與轉矩脈動，使電機運行聲音更純凈，啟停更平順。

3、顯著的綜合成本優勢：高集成度的主控芯片減少了外圍元件數量，簡化了生產貼片工序;成熟的方案包降低了客戶的研發調試周期與人力成本;穩定的性能則提升了生產直通率。這些因素共同構成了極具競爭力的整體成本優勢。

4、便捷的開發與量產路徑：方案提供商通常可提供包括原理圖、PCB設計參考、核心算法庫及調試指南在內的完整技術包，助力客戶產品快速上市。

四、結語

在高速風筒市場日趨成熟、競爭聚焦于核心技術細節與長期可靠性的當下，選擇一款集高性能、高集成度、高可靠性于一體的高速風筒驅動方案，已成為品牌產品建立差異化優勢的關鍵。通過采用芯片級深度優化的解決方案，開發者可以更專注于整機用戶體驗的創新與打磨，而將底層驅動的穩定與高效交由專業平臺保障，這無疑是通往成功產品的更優路徑。
