行業介紹

在現代生活中，電飯煲已經成為家庭廚房必不可少的炊具之一，出現在千家萬戶的家庭中。隨著中國經濟和社會的發展，人均可支配收入提高，人們對電飯煲的需求也越來也大，根據數據顯示，中國電飯煲市場規模逐年攀升。面對這個龐大的市場，中微愛芯推出一套智能電飯煲方案，該方案支持多功能、多按鍵，還可以根據功能需求，配合顯示驅動芯片，能夠?qū)崿F(xiàn)各種LED、LCD高亮度顯示，匹配各種個性化的顯示需求，具有低成本，高穩定性等優勢。

方案特色

該方案的電路簡單、成本低，可滿足多種烹飪功能可選（烹飪功能包括低糖飯、煮飯、煮粥、燉湯、蒸煮、保溫），系統可根據選定烹飪功能自動控制發熱盤的工作溫度和時間，帶故障檢測系統，確保電路安全可靠運行，數碼管與LED顯示組合狀態可視化，烹飪狀態一目了然。

芯片選型

方案主控MCU采用中微愛芯AiP9E163芯片，AiP9E163芯片是一款AD型RISC內核MCU，內置4K x 16bit MTP ROM、256 x 8bit RAM、256 x 8bit EEPROM,內部集成Timer0/1、T2、WKT、WDT、PWM、ADC、CRC。若按鍵有觸摸功能需求，可改用AiP8F3508芯片， AiP8F3508芯片一款觸摸型8051內核MCU芯片，內置8KB Flash，搭配中微愛芯觸摸庫，可通過CS 10V靜態、6V動態、EFT 4000V等可靠性測試。在顯示方面，還可以根據不同的功能需求，選擇我司的顯示驅動芯片，能夠?qū)崿F(xiàn)各種LED、LCD高亮度顯示，匹配各種個性化的顯示需求。

產品參數

工作電壓：AC220V 50Hz

額定功率：500W

工作溫度：-20℃-80℃

保溫溫度：65℃±5℃

發熱控制：繼電器

操控方式：按鍵控制

顯示方式：LED +數碼管

保護功能：NTC短路開路保護，過溫保護

其他功能：預約，定時等

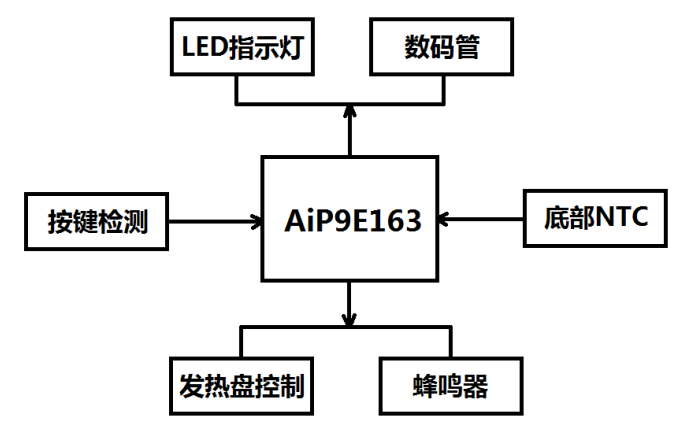

功能框圖

PCB實物

方案實物

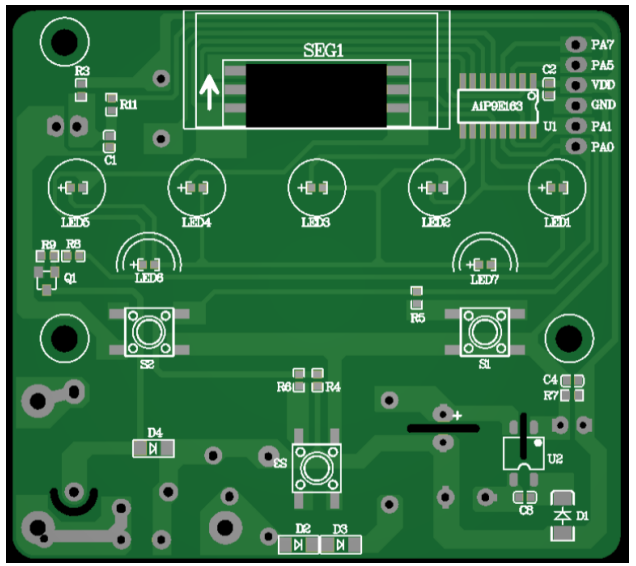

PCB正面

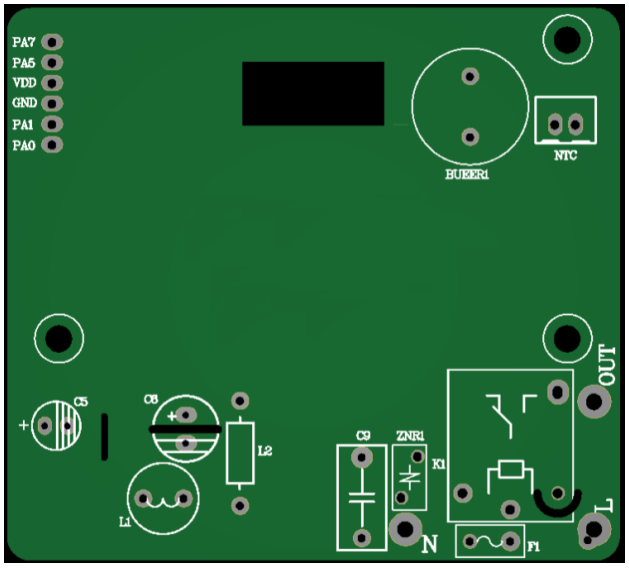

PCB背面

芯片資源

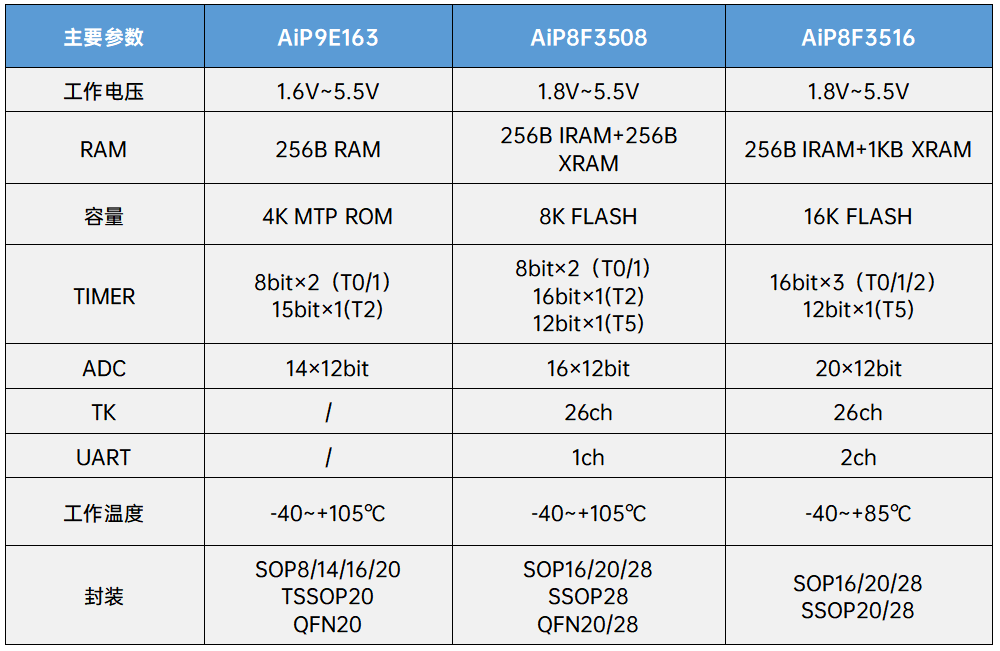

中微愛芯AiP9E163和AiP8F35XX電路均可用于電飯煲主控板方案，具體參數如下表所示（左右滑動查看更多）：

結語

該電飯煲方案靈活可靠，芯片選型選擇多樣，可根據客戶需求靈活變更，滿足不同需求，力求助力客戶縮短研發周期，幫助客戶產品快速上線，實現雙贏。

如需了解更多產品資訊，請聯系中微愛芯授權代理商或銷售工程師。
