在工業電力電子系統中，電流測量的精度、穩定性以及抗干擾能力，往往直接決定了整機控制策略的可靠性。隨著電機驅動、逆變器、UPS 以及新能源系統對數字化程度要求的提升，傳統模擬輸出電流傳感器正在逐步向數字化電流傳感方案演進。

LEM(萊姆)推出的 HO Digital 數字系列電流傳感器，正是面向這一趨勢而設計的一款高性能、低成本、非接觸式電流測量解決方案。

一、HO Digital 系列的設計初衷

HO Digital 系列傳感器主要用于 直流、交流以及脈沖電流測量，在保持一次側與二次側完全電隔離的前提下，實現高可靠性的數字化輸出。

該系列包括 HO-PW、HO-NPW 以及 HO-SW 三個子系列，覆蓋 PCB 安裝與面板安裝兩種典型應用形態，電流測量范圍從 20 ARMS 到 250 ARMS，能夠滿足大多數工業場景下的電流檢測需求。

與傳統 HO 模擬輸出傳感器相比，HO Digital 系列最大的差異在于——它在傳感器內部就完成了電流信號的數字化處理。

二、PDM 數字輸出，讓系統更“干凈”

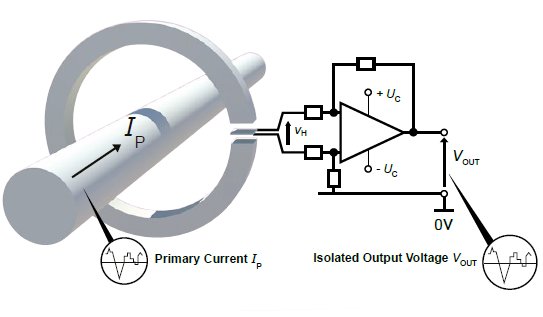

HO Digital 系列采用 開環霍爾效應技術，并在內部集成了 二階 Sigma-Delta 調制器，輸出形式為 脈沖密度調制(PDM)比特流。

這種架構帶來的優勢非常明顯：

· 電流信息在傳感器端即完成數字化，減少模擬鏈路引入的噪聲

· 抗干擾能力強，特別適合高 dV/dt、高 EMI 的電力電子環境

· 與 MCU、DSP、FPGA 等數字控制單元更容易對接

對于希望簡化模擬前端設計、提升系統一致性的工程師而言，HO Digital 是一種更“工程友好”的選擇。

三、靈活的接口形式，適配多種系統架構

在工業應用中，通信接口往往決定了傳感器是否“好用”。HO Digital 系列在這一點上提供了非常高的靈活性：

· 2 線 CMOS

· 2 線 RS422 Manchester

· 2 線 LVDS Manchester

· 4 線 LVDS

· 4 線 RS422

無論是傳統工控系統，還是對高速、遠距離傳輸有要求的場合，都能找到合適的接口形式，降低系統集成難度。

四、結構與可靠性設計，面向工業現場

在機械與安全設計方面，HO Digital 系列同樣延續了 LEM 一貫的工業級標準：

· 爬電/電氣間隙達 8 mm，滿足嚴苛的安全隔離要求

· 低偏移、低溫漂，適合長期穩定運行

· 快速響應特性，適用于動態電流變化場景

· 工廠校準，減少用戶調試成本

· 單 +5 V 供電，低功耗設計

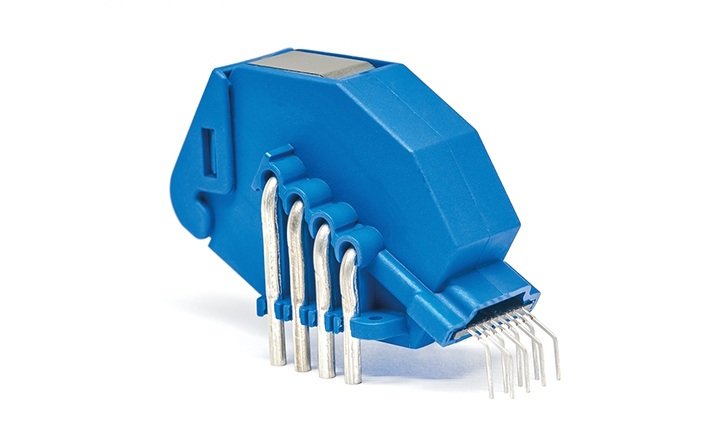

其中，HO-PW 與 HO-NPW 適合直接進行 THT PCB 安裝，主導體孔徑為 15 × 8 mm;而 HO-SW 系列則面向面板安裝場景，并支持可重新定位的安裝腳，機械適配性更強。

五、典型應用場景分析

基于其數字輸出與高可靠性特性，HO Digital 系列廣泛適用于：

· 交流變頻器與伺服電機驅動

· 直流電機驅動用靜態變換器

· UPS 與開關電源(SMPS)

· 電池供電系統

· 焊接電源

· 光伏逆變器直流側(MPPT)

· 工業配電與組合箱系統

尤其在新能源、電機控制和高功率電源領域，數字電流傳感器正在成為系統升級的重要組成部分。

作為 LEM(萊姆)電流與電壓傳感器的合作代理商，浮思特科技在工業電源、電機驅動、新能源等領域，長期為客戶提供器件選型支持、應用方案建議以及技術對接服務。

HO Digital 數字系列并不是簡單的“新型號”，而是 LEM 在電流測量數字化方向上的一次成熟落地。對于正在評估系統架構升級、或希望提升測量一致性與抗干擾能力的工程團隊而言，它值得被認真考慮。
