前言

在現代辦公自動化設備和智能家電中，電機的平穩、高效與可靠運行是決定產品性能與用戶體驗的關鍵。無論是打印機的精準走紙、掃描儀的平滑移動，還是智能窗簾的流暢啟停，其背后都需要一顆強大的“動力心臟”。一款國產雙通道H橋電流控制電機驅動器（下文簡稱“國產DRV88133”），高集成度、寬域適配、全面防護，可替代DRV8813，成為辦公設備和智能家電運動控制的理想選擇。

一一體化驅動

傳統的辦公設備電機控制方案往往面臨空間緊張、功耗偏高、系統復雜以及成本壓力等多重挑戰。工程師需要在有限的PCB空間內，協調多個分立器件或單通道驅動芯片，不僅增加了設計難度，也影響了整機的可靠性與能效。

面對傳統痛點，“國產DRV8813”將兩套完整的H橋驅動電路集成于一顆緊湊的eTSSOP-28封裝中。這意味著，僅用一顆芯片，就可獨立控制兩個有刷直流電機（如打印機走紙+打印頭移動），或驅動一個雙極步進電機，還可適配螺線管等感性負載，無需額外擴展器件。

同時其集成整流電路、限流電路與保護機制，僅關鍵引腳需搭配特定外圍器件，無需額外防護器件，縮減PCB布局空間，降低設計難度與BOM成本。這種高度集成的設計，直接解決了空間與復雜性和核心矛盾，為設備小型化與智能化升級掃清了障礙。

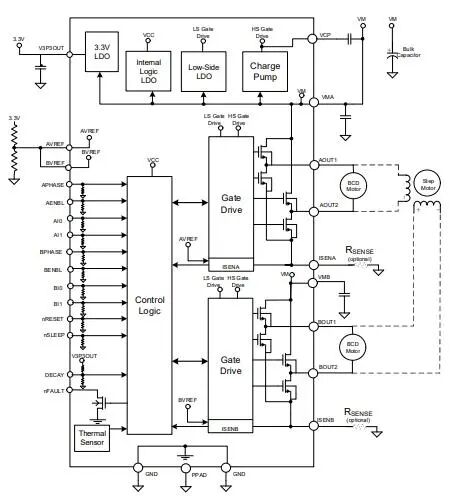

功能框圖

二性能亮點

1、寬壓驅動，應對自如

“國產DRV8813”支持和DRV8813一樣的寬工作電壓范圍，可輕松覆蓋從適配器供電到24V/36V系統的主流設備電源方案，電源斜率支持1V/us。它每個通道可提供高達2.5A的峰值輸出電流，均方根電流1.75A（24V、Ta=25℃且適當散熱）確保電機在啟動、變速或承受突變負載時動力十足，運行穩定。

2、高效低耗，“冷靜”運行

“國產DRV8813”采用先進的工藝設計，H橋功率MOSFET的導通電阻（RDSon）典型值低至350mΩ（HS+LS）。其中25℃時上管0.17Ω、下管0.15Ω，85℃時上管0.2Ω、下管0.18Ω，導通損耗低，能效提升。結合封裝底部的外露散熱焊盤，熱量能通過PCB高效散發，設備運行更“冷靜”，避免高溫導致性能衰減。

它還可通過nSLEEP引腳激活低功耗睡眠模式，待機時靜態電流降至7~20uA，滿足設備的低待機功耗要求。

3、智能控制接口，簡潔易用

”國產DRV8813“采用EN（使能）/PH（方向）控制邏輯接口。這種簡單直觀的數字控制方式，簡化了與主控MCU的軟件對接工作，讓工程師能夠快速完成開發部署，縮短產品上市時間。

4、全面防護，堅如磐石

芯片內置多重硬件保護電路，搭配nFAULT故障指示引腳，實現“異常檢測-故障上報-安全關斷”的完整防護鏈路：

過流保護（OCP）：功率管的電流超限且持續超過2.6us尖峰時間時，將關斷所有H橋MOSFET，nFAULT被拉低，需復位或重新上電恢復；

欠壓鎖定（UVLO）：VM電壓低于閾值時，內部電路全部關斷、邏輯清零，電壓恢復后自動重啟，避免低電壓異常工作；

過溫關斷（TSD）：實時監控結溫，超標時立即關斷輸出，nFAULT引腳被拉低，溫度降至安全水平后自動恢復。

5、靈活功能，適配精密控制

”國產DRV8813“對步進電機支持整步、2細分、4細分模式，且可通過軟件實現更高細分，配合三種衰減模式，可有效平滑電機運動，減少噪聲與振動，提升運動精度。

其通過DECAY引腳可靈活選擇衰減模式，適配不同負載特性，優化電機啟停平順性：

低電平→慢衰減：繞組電流在低邊MOSFET間流動，減速平穩；

懸空→混合衰減：固定15us總衰減時間（30%快衰減+70%慢衰減），兼顧響應速度與平順性；

高電平→快衰減：H橋反轉狀態，電流快速衰減，減速迅速。

三核心參數匯總

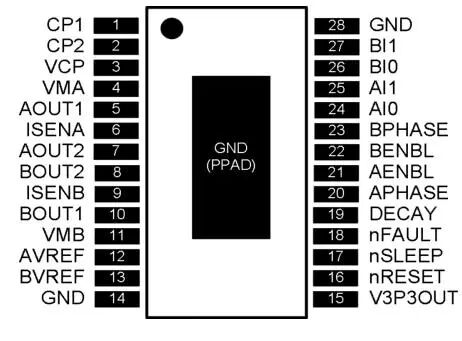

引腳視圖

四

應用場景

”國產DRV8813“可憑借靈活、可靠、高效的特性，成為多種精密運動控制應用的理想選擇。

辦公自動化（OA）：可作為打印機、掃描儀、復印機、自動裝訂機的“運動中樞”，精準控制走紙、成像、掃描等關鍵動作，也可作為出紙輥電機驅動。

金融設備：驅動ATM機的出鈔模塊、點鈔機的傳送輪，安全可靠，持久耐用。

智能家電：智能窗簾、升降桌、咖啡機、高級玩具中的精密運動控制，高性價比，物美價廉。

工業控制：小型自動化設備、儀器儀表、自動售貨機中的執行機構驅動、燈光控制，寬壓適配工業電源環境。

五

與國際同類產品對比

在電機驅動芯片領域，國際同類產品（如TI DRV8813）長期以穩定表現成為行業標桿，而作為國產IC，通過精準的參數優化與功能升級，在核心性能上可實現對標甚至超越，展現出強勁的國產替代實力：

DRV8813引腳視圖

六結語：值得信賴的技術伙伴

”國產DRV8813“用“一體化集成”解決傳統方案的復雜難題，用“寬域適配+全面防護”覆蓋多場景需求，用“靈活功能+卓越性能”支撐精密運動，為辦公設備和其它電機一體化應用提供了一種可靠的國產雙通道集成電機驅動方案。無論是辦公設備的智能升級、金融設備的高可靠性要求，還是智能家電的低功耗需求，它都能提供“少器件、簡設計、高可靠”的驅動解決方案，成為工程師實現創新設計的可靠伙伴。
