?DRV8813 雙橋電機控制器技術文檔總結

科技綠洲 ? 2025-10-21 09:21 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

該DRV8813為打印機、掃描儀和 其他自動化設備應用。該器件有兩個 H 橋驅動器,可以驅動 雙極步進電機或兩個直流電機。每個的輸出驅動器模塊由N通道組成 功率MOSFET配置為全H橋,以驅動電機繞組。The DRV8813 可提供高達 2.5A 的峰值電流或 1.75A RMS 輸出電流(在適當?shù)那闆r下 24 V 和 25°C 的散熱器)。

簡單的并行數字控制接口與行業標準設備兼容。 衰減模式是可編程的。
*附件:drv8813.pdf

提供內部關斷功能,用于過流保護、短路 保護、欠壓鎖定和過熱。

該DRV8813采用 28 引腳 HTSSOP 封裝,具有 PowerPAD?(環保:RoHS &; no Sb/Br)。

特性

  • 8.2V至45V工作電源電壓范圍
  • 2.5 V 和T 時的最大驅動電流為 24 A 一個 = 25°C
  • 雙 H 橋電流控制電機驅動器
    • 驅動一個雙極步進電機或兩個直流電機
    • 四級繞組電流控制
  • 多種衰減模式
    • 混合衰減
    • 緩慢衰減
    • 快速衰減
  • 行業標準并行數字控制接口
  • 低電流睡眠模式
  • 內置3.3V基準電壓源輸出
  • 小封裝和封裝
  • 保護功能
    • 過流保護 (OCP)
    • 熱關斷 (TSD)
    • VM 欠壓鎖定 (UVLO)
    • 故障狀態指示引腳 (nFAULT)

參數

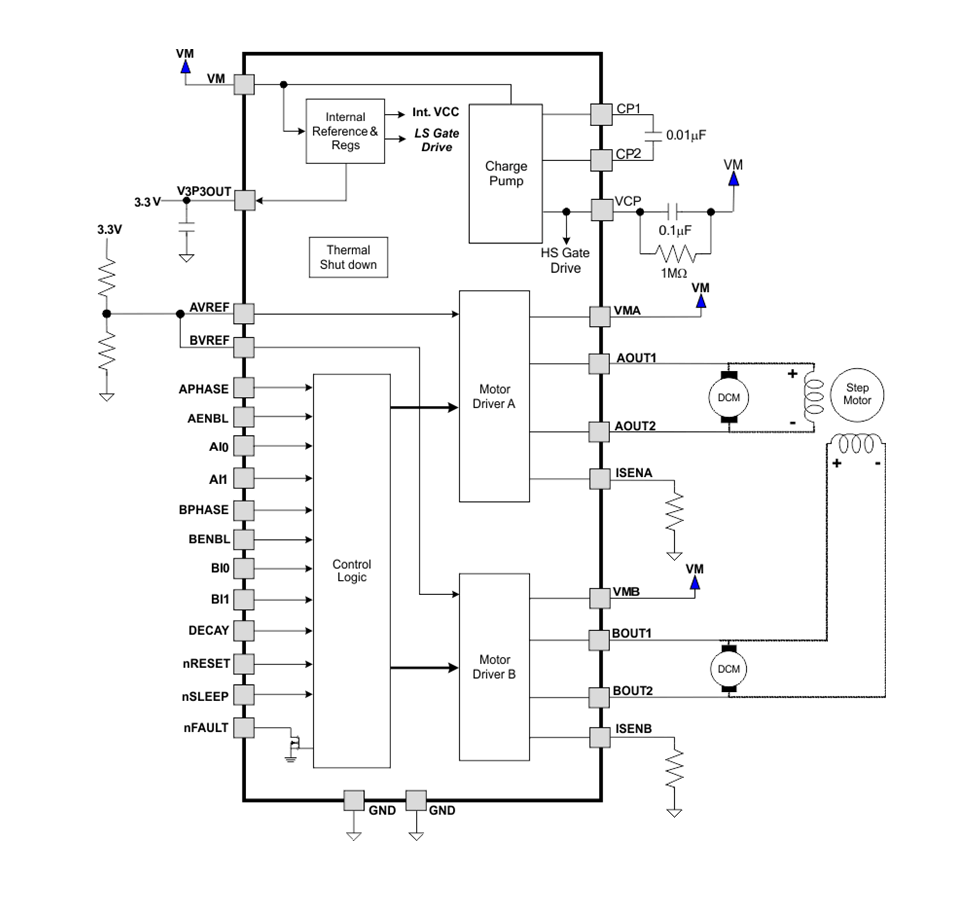

方框圖

?一、產品概述?
DRV8813是德州儀器(TI)推出的雙H橋電機控制集成電路,專為打印機、掃描儀、辦公自動化設備、游戲機、工廠自動化和機器人等應用設計。該器件采用28引腳HTSSOP封裝(帶PowerPAD散熱片),符合RoHS環保標準。

?二、核心特性?

  • ?供電范圍?:8.2V至45V寬電壓操作
  • ?輸出能力?:最大2.5A峰值電流(24V、25°C條件下)
  • ?導通電阻?:典型值0.2Ω(高邊+低邊MOSFET)
  • ?電流控制?:四級繞組電流控制(100%、71%、38%、0%)
  • ?衰減模式?:支持慢衰減、快衰減和混合衰減三種模式
  • ?控制接口?:行業標準并行數字控制接口
  • ?內置保護?:
    • 過流保護(OCP)
    • 熱關斷(TSD)
    • 欠壓鎖定(UVLO)
    • 故障指示引腳(nFAULT)
  • ?附加功能?:
    • 3.3V參考電壓輸出
    • 低功耗睡眠模式

?三、功能描述?

  1. ?雙H橋設計?:可驅動雙極步進電機或兩個直流電機
  2. ?電流調節?:采用固定頻率PWM電流斬波技術,通過外部感應電阻和VREF電壓設置電流閾值
  3. ?電流設置?:通過xI0和xI1引腳選擇四個電流等級
  4. ?衰減模式選擇?:通過DECAY引腳配置(低=慢衰減、開=混合衰減、高=快衰減)
  5. ?空白時間?:3.75μs固定空白時間,防止誤觸發

?四、保護機制?

  • ?過流保護?:持續過流時禁用H橋并觸發nFAULT
  • ?熱關斷?:結溫超過150°C時自動保護
  • ?欠壓鎖定?:VM電壓低于7.8V時關閉輸出

?五、電氣特性?

  • ?工作溫度范圍?:-40°C至85°C
  • ?睡眠模式靜態電流?:10μA(典型值)
  • ?內部PWM頻率?:50kHz(典型值)
  • ?峰值輸出電流?:2.5A(持續時間<1μs)
  • ?連續輸出電流?:1.75A RMS(需適當散熱)

?六、引腳功能?

  • ?電源和地?:VMA、VMB、GND
  • ?控制引腳?:xENBL、xPHASE、xI0、xI1
  • ?輸出引腳?:AOUT1/2、BOUT1/2
  • ?狀態指示?:nFAULT(開漏輸出)

?七、典型應用?

  • ?步進電機驅動?:支持全步、半步和微步操作
  • ?直流電機驅動?:可同時驅動兩個直流電機
  • ?設計要點?:
    • 每個VM引腳需配備0.1μF陶瓷旁路電容
    • 電荷泵需要0.01μF飛跨電容
    • 電流感應電阻應靠近器件引腳

?八、熱管理?

  • ?散熱設計?:通過PowerPAD與PCB銅層充分連接散熱
  • ?功率計算?:總功耗≈4×RDS(ON)×IOUT(RMS)2
  • ?封裝熱阻?:
    • 結到環境:31.6°C/W
    • 結到板:5.6°C/W

?九、布局建議?

  • 電源去耦電容盡可能靠近引腳
  • 電流感應電阻使用低電感表面貼裝器件
  • 熱過孔用于改善散熱性能

?十、文檔信息?

  • 當前版本:SLVSA72E(2015年10月修訂)
  • 包含完整規格書、應用電路和布局指南

該器件通過集成完整的雙電機驅動解決方案,提供靈活的電流控制和全面的保護功能,特別適合需要精確電機控制的工業應用。
