簡介

HPMicro Monitor Studio 是先楫半導體推出的一款專業級 MCU 實時監測與觀察工具。它能夠實時顯示變量與動態曲線，并支持控制指令下發，幫助開發者高效完成調試。工具允許用戶自由選擇觀測參數、靈活定制監控界面，并支持多菜單設計與多設備通信，兼容 USB、UART 等多種通信接口，廣泛適用于電機控制、電源管理、運動控制等實時性要求高的調試場景，是觀測速度、位置、電流等關鍵波形的得力助手。

注意：

• 本工具需與移植在 MCU 端的hpm_monitor 服務配合使用。
• HPM Monitor Studio V2 支持最低版本為V1.3.0。

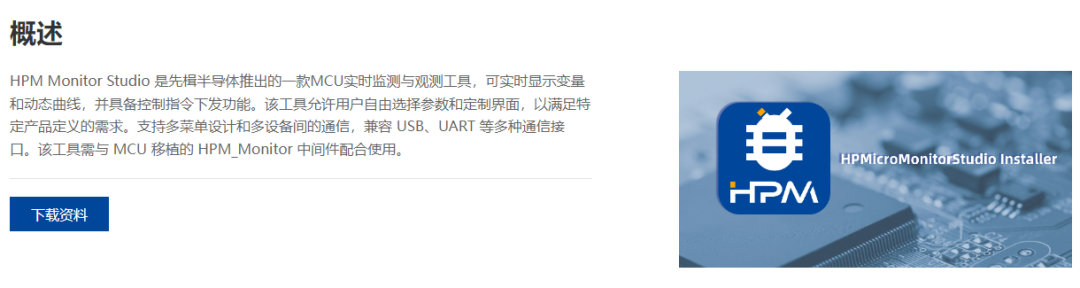

下載路徑

請前往先楫半導體官網下載最新版本：
https://www.hpmicro.com/design-resources/development-software/19

hpm_monitor服務介紹

hpm_monitor 是一個高效的、易用的、可移植性高的服務，用于實時查看和設置設備中的全局變量，以及高速上報全局變量。常被用作監控數據示波器，對電機、電源等調試非常友好。

針對電機、電源等對實時性極為敏感的應用，hpm_monitor 在設計上充分避免了對主程序（如電流環、速度環）的干擾。其通信通道支持 DMA 自主完成數據收發，無需開啟中斷，極大減輕了 CPU 負載。

使用 UART 通信時，建議配置較高波特率（如 1 Mbps 及以上），以確保在高頻率上報時不會出現丟包或指令響應延遲。

hpm_monitor 使用極為簡便，通常僅需調用兩個接口即可快速啟用。詳細使用方法請參考：

hpm_apps/apps/hpm_monitor/README.md。

注:hpm_monitor V2服務在hpm_apps v1.10.1版本開始支持。
下載路徑:
https://github.com/hpmicro/hpm_apps/tags
https://gitee.com/hpmicro/hpm_apps/tags

V2 版本全新升級亮點

本次 V2 版本在 V1 強大功能基礎上，實現了多項重大增強與優化:

協議升級

• 全面支持 hpm_monitor V2 協議，通信更高效，擴展性更強。

界面與參數管理優化

• 參數樹默認隱藏靜態變量，界面更簡潔；可通過“靜態變量”按鈕按需顯示指定文件的靜態變量，管理更直觀。

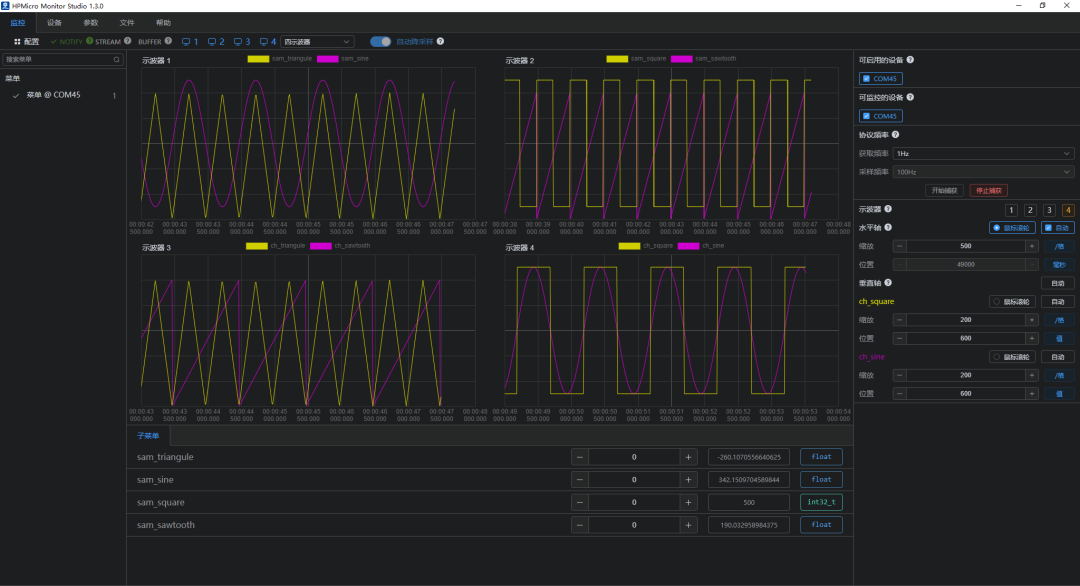

強大的多窗口示波器

• 示波器窗口數量從1個增至4個，支持同時觀測多組信號。
• 每個窗口可獨立顯示/隱藏，并靈活切換單/雙/三/四視圖布局，適應不同調試場景。

三種采樣模式，覆蓋全場景

• NOTIFY 模式：由 CPU 完成采樣，最高支持10 kHz采樣率。
• STREAM 模式：由 DMA + GPTMR 協同采樣，最高支持100 kHz采樣率。
• BUFFER 模式：由 DMA + GPTMR 實現，最高支持1 MHz超高速采樣，滿足極高頻信號捕捉需求。

靈活的數據上報

• NOTIFY/STREAM/BUFFER 模式均支持自定義通道數據上報。
• 支持NOTIFY/STREAM/BUFFER 數據與自定義通道數據混合上報，配置更自由。

示波器高級功能

• 支持自動降采樣（可手動開關），確保在高數據量下仍流暢顯示。
• 四個示波器窗口可獨立配置水平軸、垂直軸屬性，分析更精準。

性能說明與后續規劃

目前 V1.3.0 版本在波形渲染效率與通信速率(前端框架解碼受限)上仍有極大優化空間，當前通信帶寬最高支持約5Mb/s。我們正在持續優化工具底層性能，后續版本將逐步提升流暢度與傳輸上限。

功能持續迭代中，未來將陸續推出：

更高速率的采樣支持

支持條件觸發采樣

數據保存與回放功能

標尺與測量工具

敬請期待！
