微電網作為含分布式電源、儲能、柔性負荷的多元耦合系統，其“源荷分散、運行模式靈活、故障電流幅值多變、故障方向雙向”的特性，使傳統大電網“基于固定定值、單向故障電流”的保護方案不再適用。微電網保護的核心目標是在并網/孤島等不同運行模式下，快速、精準識別故障，可靠切除故障區域，同時保障非故障區域正常供電。自適應保護與故障定位是應對微電網保護挑戰的兩大核心技術，其算法設計直接決定保護系統的可靠性與精準性。廣東科銳捷提供虛擬電廠管理系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0。本文將系統拆解自適應保護與故障定位的算法基礎，厘清算法原理、實現流程與適用場景，為微電網保護系統的設計與優化提供理論支撐。

一、微電網保護的核心挑戰：傳統保護方案的適配性不足

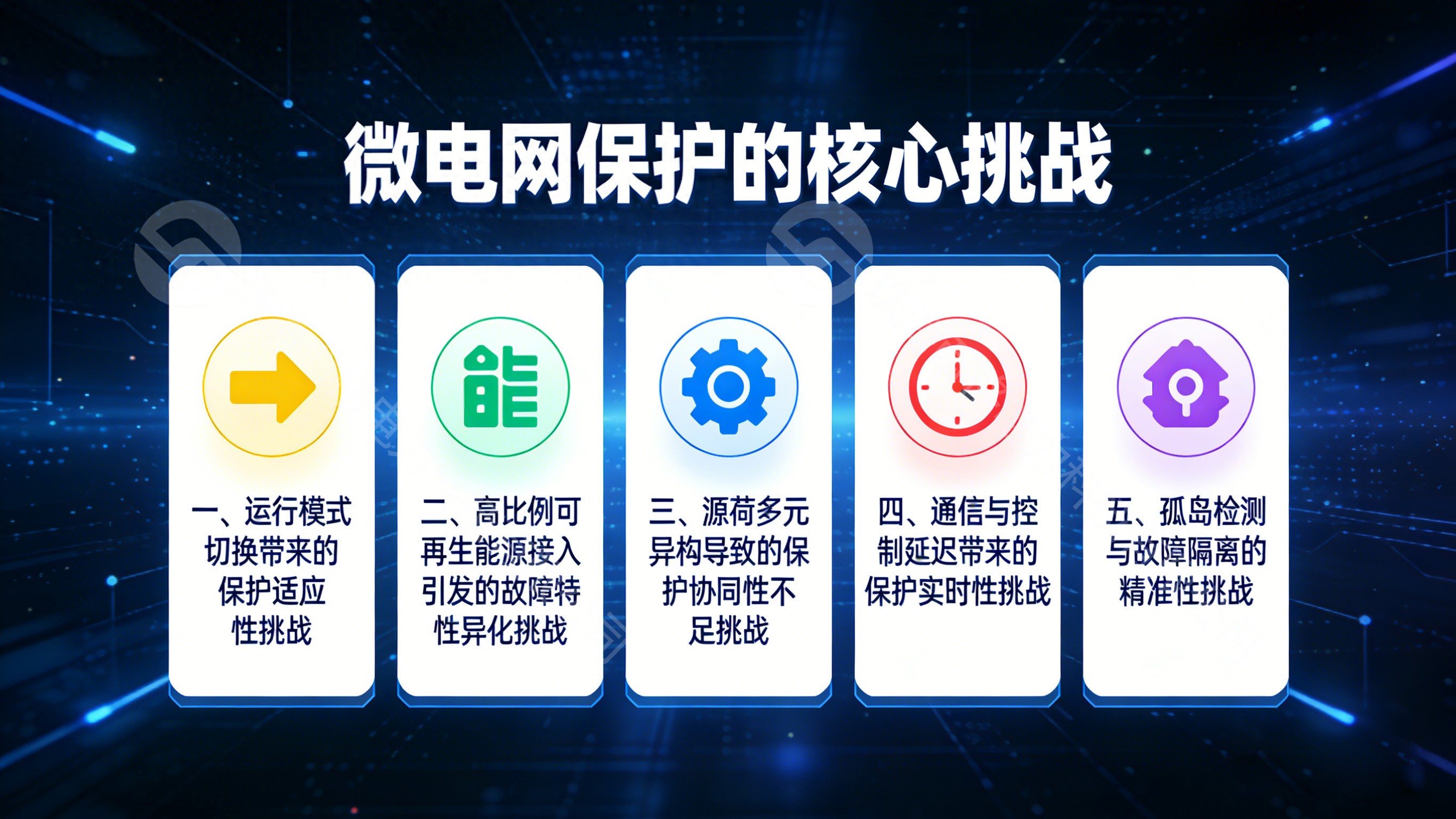

微電網的結構與運行特性導致故障特征復雜多變，傳統保護方案難以滿足需求，核心挑戰體現在四個方面，這也是自適應保護與故障定位算法需解決的核心問題：

? 故障電流幅值多變：分布式電源（尤其是逆變器接口型電源）的故障電流受控制策略限制，幅值遠小于同步發電機，且隨分布式電源滲透率、運行模式變化而波動，導致傳統過流保護的固定定值無法兼顧“靈敏性”與“選擇性”——定值過小易誤動，定值過大易拒動。

? 故障電流方向雙向：分布式電源的接入使微電網故障時電流呈現雙向流動特性，傳統基于“單向電流”的方向保護失去判據，難以準確區分故障區域與非故障區域。

? 運行模式切換影響：微電網在并網與孤島模式下的等效阻抗、故障電流水平差異顯著，并網模式下故障電流受大電網支撐幅值較大，孤島模式下僅依賴內部分布式電源支撐幅值較小，傳統保護方案無法自適應模式切換。

? 故障類型復雜多樣：微電網中不僅存在三相短路、單相接地等傳統故障，還易因分布式電源波動、電力電子裝置特性引發諧振、高阻故障等特殊故障，此類故障特征微弱，傳統保護難以精準識別。

二、自適應保護的算法基礎：動態適配系統狀態的保護決策邏輯

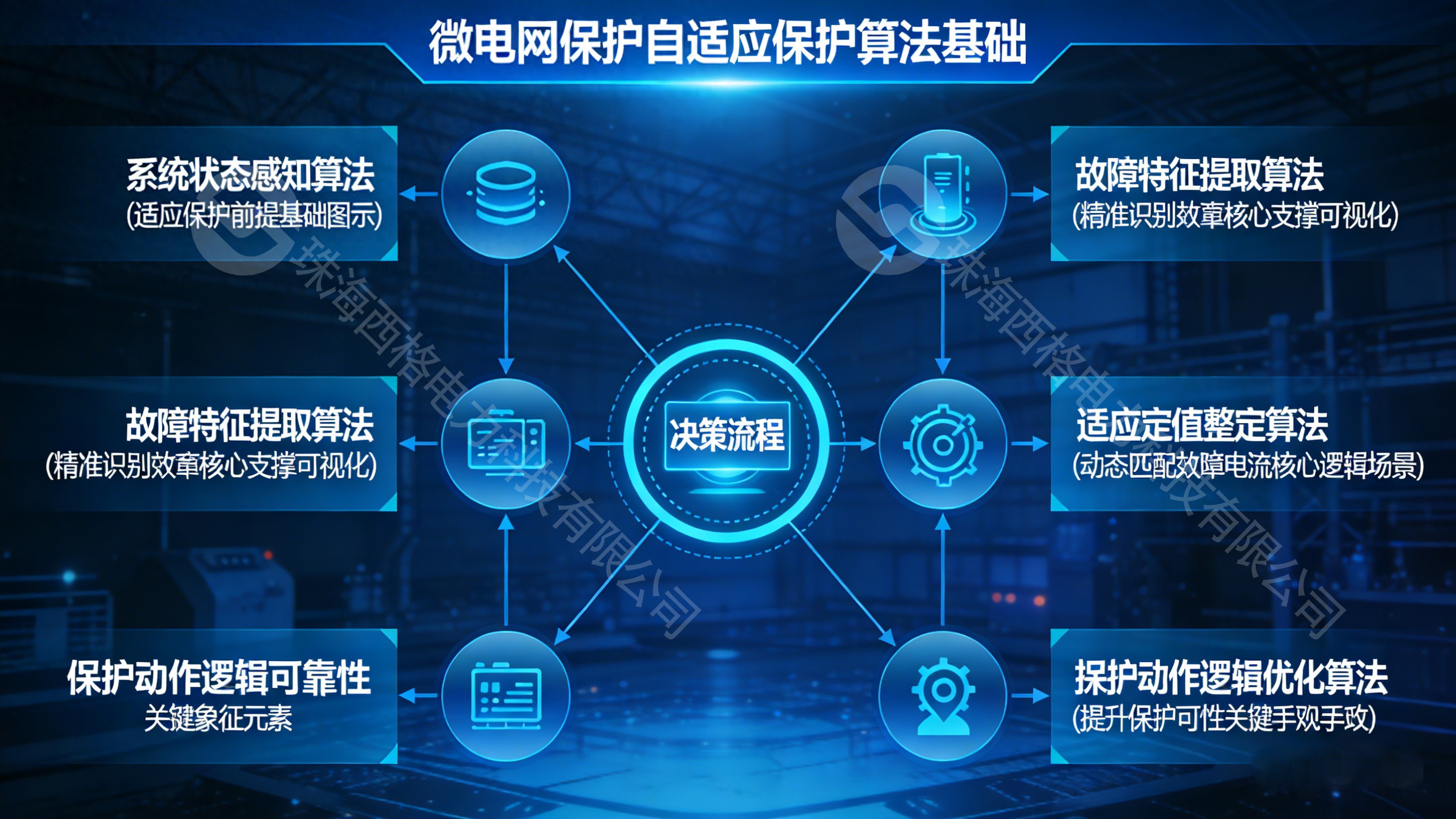

自適應保護的核心思想是“實時感知系統運行狀態與故障特征，動態調整保護定值、保護判據與動作策略”，實現保護性能與系統狀態的精準匹配。其算法體系可分為“系統狀態感知算法”“故障特征提取算法”“自適應定值整定算法”“保護動作邏輯優化算法”四個核心模塊，各模塊協同實現自適應保護功能。

1. 系統狀態感知算法：自適應保護的前提基礎

系統狀態感知的核心是實時獲取微電網的運行模式、分布式電源出力、負荷水平、等效阻抗等關鍵參數，為后續定值整定與判據優化提供數據支撐。核心算法包括運行模式識別算法與系統參數估算算法：

? 運行模式識別算法：核心是區分微電網當前處于并網模式還是孤島模式，常用算法包括頻率/電壓突變檢測法、功率平衡法、阻抗辨識法。例如，頻率/電壓突變檢測法通過實時監測母線頻率與電壓，當檢測到頻率偏差超過±0.5Hz、電壓偏差超過±10%且持續時間超過20ms時，判定為孤島模式；功率平衡法則通過計算分布式電源總出力與負荷總需求的差值，當差值接近零（無大電網功率交換）時，判定為孤島模式。此外，基于小波變換的算法可通過提取電壓/電流信號的暫態特征，實現運行模式的快速識別，響應時間可達毫秒級。

? 系統參數估算算法：核心是估算微電網的等效阻抗、分布式電源故障電流水平等參數。常用算法包括最小二乘法、遞歸最小二乘法（RLS）、卡爾曼濾波算法。例如，遞歸最小二乘法通過實時采集電壓、電流數據，動態更新系統等效阻抗的估算值，公式為hat{theta}(k) = hat{theta}(k-1) + K(k)[y(k) - varphi^T(k)hat{theta}(k-1)]，其中**hat{theta}**為阻抗估算值，**K(k)**為增益矩陣，**y(k)**為電壓采樣值，**varphi(k)**為電流采樣向量，該算法具備實時性強、收斂速度快的優勢，可適應系統參數的動態變化。

2. 故障特征提取算法：精準識別故障的核心支撐

故障特征提取的核心是從含噪聲的電壓/電流信號中，提取故障發生的時刻、故障類型、故障嚴重程度等關鍵信息，為保護判據構建提供依據。常用算法包括傅里葉變換、小波變換、S變換、希爾伯特-黃變換（HHT）等：

? 傅里葉變換（FT）：用于提取故障信號的穩態基波與諧波分量，適用于穩態故障（如永久性短路）的特征提取。其核心原理是將時域信號分解為不同頻率的正弦分量，通過計算基波幅值、相位差等參數，判斷是否發生故障。但傅里葉變換對暫態信號的提取能力較弱，難以適應微電網暫態故障的快速識別需求。

? 小波變換（WT）：具備“時域-頻域”局部化分析能力，可有效提取故障暫態信號的特征（如暫態電流的幅值突變、頻率分量變化），適用于瞬時故障、高阻故障等暫態特征明顯的故障類型。其核心原理是通過小波基函數與故障信號的卷積運算，得到小波系數，當小波系數超過預設閾值時，判定為故障發生，同時通過小波系數的模極大值位置確定故障時刻。常用小波基包括db4、db6、sym4等，通過優化小波基選擇可提升特征提取精度。

? 希爾伯特-黃變換（HHT）：適用于非線性、非平穩的故障信號（如逆變器接口型分布式電源的故障信號），核心包括經驗?zāi)B(tài)分解（EMD）與希爾伯特變換（HT）兩步。首先通過EMD將故障信號分解為多個本征模態函數（IMF），再對各IMF進行HT，得到瞬時頻率與瞬時幅值，形成希爾伯特譜，通過分析希爾伯特譜的變化特征，實現故障類型與故障程度的精準識別。

3. 自適應定值整定算法：動態匹配故障電流的核心邏輯

自適應定值整定的核心是根據系統狀態感知結果與故障特征，動態調整保護定值（如過流保護的動作電流、時限，距離保護的阻抗定值），確保保護的靈敏性與選擇性。核心算法包括基于故障電流預測的定值整定算法、基于等效阻抗的定值整定算法、基于多目標優化的定值整定算法：

? 基于故障電流預測的定值整定算法：通過系統參數估算結果，預測不同運行模式下的最大/最小故障電流，以此確定保護定值的上下限。例如，并網模式下，考慮大電網與分布式電源的共同貢獻，預測最大故障電流I_{fault-max-grid}；孤島模式下，僅考慮分布式電源貢獻，預測最大故障電流I_{fault-max-island}，保護動作電流定值動態調整為I_{set} = k_{rel} cdot I_{load-max}（**k_{rel}**為可靠系數，**I_{load-max}為最大負荷電流），同時確保I_{set}**小于預測的最小故障電流，保障靈敏性。

? 基于等效阻抗的定值整定算法：適用于距離保護的自適應整定，通過實時估算保護安裝處到故障點的等效阻抗，動態調整距離保護的阻抗定值。例如，采用阻抗圓特性的距離保護，通過系統等效阻抗估算值調整阻抗圓的半徑與圓心位置，使保護范圍自適應系統狀態變化，避免因系統阻抗變化導致的保護范圍偏移。

? 基于多目標優化的定值整定算法：以“靈敏性最高、選擇性最優、動作時限最短”為優化目標，構建多目標優化模型，通過遺傳算法、粒子群優化算法等智能優化算法求解最優保護定值。例如，采用粒子群優化算法，將保護定值作為粒子，以靈敏系數、選擇性系數、動作時限為適應度函數，通過粒子迭代尋優，得到不同運行模式下的最優定值組合。

4. 保護動作邏輯優化算法：提升保護可靠性的關鍵手段

針對微電網故障電流雙向、故障類型復雜的特點，需優化保護動作邏輯，核心算法包括方向判據優化算法、故障類型識別算法、自適應重合閘算法：

? 方向判據優化算法：通過故障電流與電壓的相位關系，區分故障電流方向，常用算法包括基于序分量的方向判據、基于暫態功率的方向判據。例如，基于負序分量的方向判據，利用故障時負序電流與負序電壓的相位關系判斷故障方向，不受負荷電流與正序分量影響，適用于雙向故障電流場景；基于暫態功率的方向判據，通過小波變換提取暫態電流與電壓的能量特征，判斷故障方向，響應速度快，適用于暫態故障。

? 故障類型識別算法：通過故障特征提取結果，區分三相短路、單相接地、兩相短路等故障類型，為保護動作策略優化提供依據。例如，通過分析各相電流、電壓的幅值變化與相位關系，構建故障類型識別矩陣，當某一相電流驟增、電壓驟降，且零序分量顯著時，判定為單相接地故障，觸發相應的保護動作邏輯（如單相跳閘）。

三、故障定位的算法基礎：精準鎖定故障點的核心技術

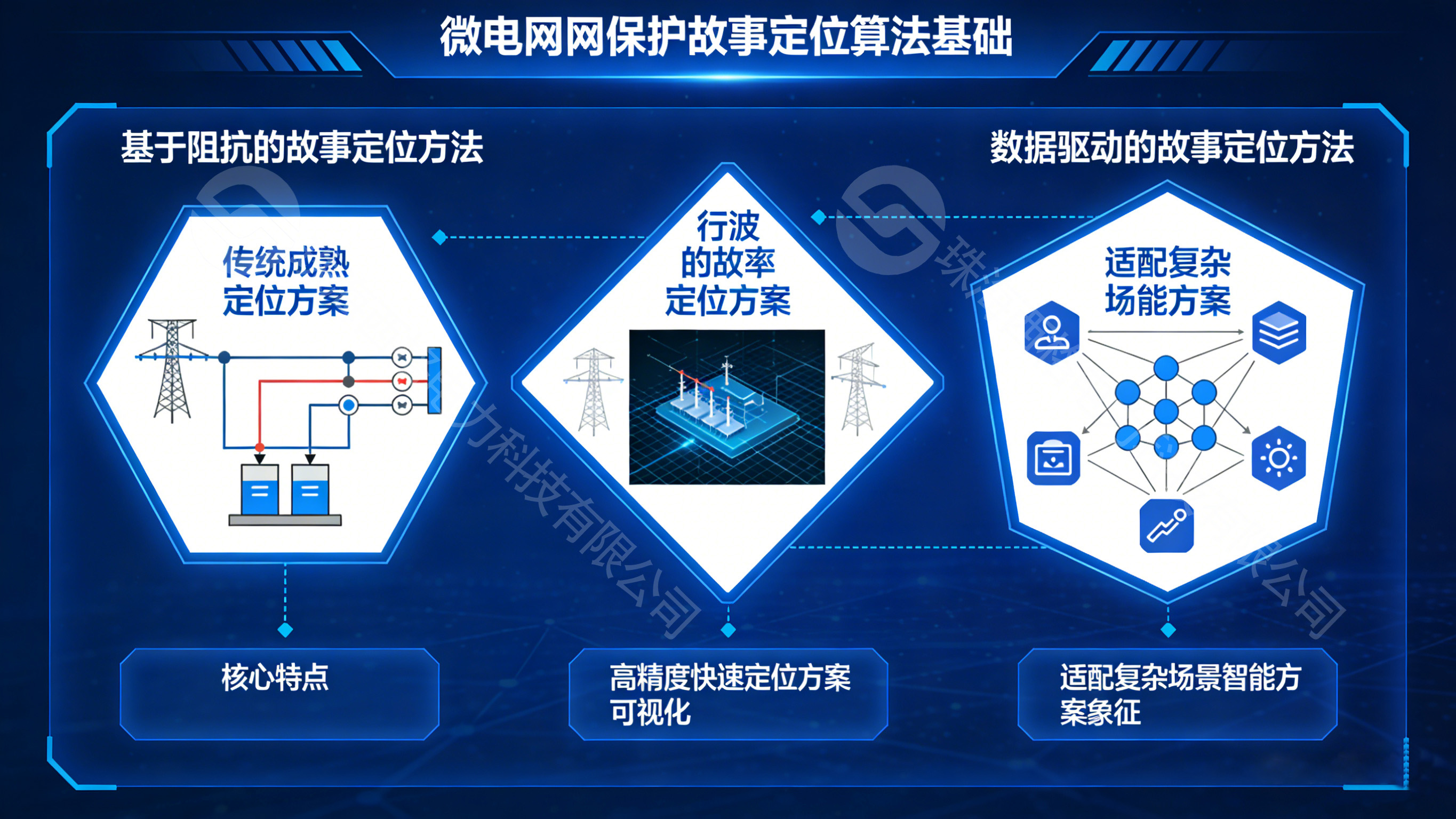

故障定位的核心目標是快速、精準確定微電網故障點的位置，為故障隔離與恢復供電提供依據。其算法體系根據技術原理可分為“基于阻抗的定位算法”“基于行波的定位算法”“基于數據驅動的定位算法”三大類，各類算法適用于不同的微電網結構與故障場景。

1. 基于阻抗的故障定位算法：傳統成熟的定位方案

核心原理是通過測量保護安裝處的電壓、電流，計算保護安裝處到故障點的阻抗，再結合線路參數確定故障點位置。適用于結構簡單、線路參數已知的微電網，核心算法包括單端阻抗法、雙端阻抗法、多端阻抗法：

? 單端阻抗法：僅利用單個保護安裝處的電壓、電流數據計算故障阻抗，公式為Z_{fault} = frac{U}{I}（U為保護安裝處母線電壓，I為故障電流），結合線路單位長度阻抗z_0，得到故障點距離l = frac{Z_{fault}}{z_0}。該算法結構簡單、成本低，但受故障類型（如高阻故障）、負荷電流、系統阻抗影響較大，定位誤差較大，適用于對定位精度要求不高的場景。

? 雙端阻抗法：利用故障線路兩端的電壓、電流數據，通過分布參數模型計算故障點位置，核心公式為l = frac{1}{2} left( L + frac{U_1 - U_2}{I_1 - I_2} cdot frac{1}{z_0} right)（L為線路總長，U_1、U_2為兩端電壓，I_1、I_2為兩端電流）。該算法消除了單端阻抗法中系統阻抗與負荷電流的影響，定位精度顯著提升，但需要兩端數據的同步采集，對通信系統要求較高。

? 多端阻抗法：適用于多分支的微電網結構，利用故障區域多個節點的電壓、電流數據，構建多變量方程組，通過最小二乘法求解故障點位置。該算法可適應復雜的微電網拓撲，但數據處理量較大，對算法的實時性要求較高。

2. 基于行波的故障定位算法：高精度快速定位方案

核心原理是利用故障發生時產生的暫態行波（電壓行波、電流行波）在線路中的傳播特性，通過檢測行波的到達時間與傳播速度，計算故障點位置。該算法定位精度高、響應速度快，適用于復雜微電網與高阻故障場景，核心算法包括單端行波法、雙端行波法、基于小波變換的行波檢測算法：

? 雙端行波法：通過檢測故障行波到達線路兩端的時間差Delta t，結合行波傳播速度v（近似為光速的0.8~0.9倍），計算故障點位置l = frac{v cdot Delta t}{2}。該算法定位精度高（誤差可控制在幾十米內），不受故障電阻、系統阻抗影響，但需實現兩端行波到達時間的精準同步，常用全球定位系統（GPS）實現時間同步，同步精度需達到微秒級。

? 單端行波法：通過檢測故障行波的入射波與反射波到達保護安裝處的時間差Delta t_{inc-ref}，計算故障點位置l = frac{v cdot Delta t_{inc-ref}}{2}。該算法無需兩端同步，成本較低，但受行波反射、折射的影響，反射波檢測難度較大，定位精度相對雙端法略低。為提升反射波檢測精度，常結合小波變換算法提取行波的暫態特征，識別入射波與反射波的到達時刻。

? 基于小波變換的行波檢測算法：利用小波變換的時域-頻域局部化特性，提取行波信號的模極大值，以此確定行波到達時刻。例如，采用db4小波對故障電流信號進行多尺度分解，當分解后的小波系數出現模極大值時，判定為行波到達時刻，該算法可有效抑制噪聲干擾，提升行波檢測的精準性。

3. 基于數據驅動的故障定位算法：適配復雜場景的智能方案

針對微電網拓撲復雜、故障特征多變的特點，基于數據驅動的算法通過大量故障數據訓練模型，實現故障點的智能定位，核心算法包括基于機器學習的定位算法、基于深度學習的定位算法：

? 基于機器學習的定位算法：通過提取故障電壓、電流信號的特征（如幅值、相位、諧波分量、小波系數），構建特征向量，利用支持向量機（SVM）、隨機森林、決策樹等機器學習模型訓練故障位置與特征向量的映射關系。例如，采用支持向量機算法，將不同故障點的特征向量作為訓練樣本，以故障點距離為輸出標簽，訓練完成后，輸入新的故障特征向量即可快速輸出故障點位置。該算法適用于拓撲相對固定的微電網，具備較好的泛化能力。

? 基于深度學習的定位算法：利用神經網絡的深層特征提取能力，直接從原始電壓、電流信號中學習故障位置的映射關系，無需人工提取特征。常用模型包括卷積神經網絡（CNN）、循環神經網絡（RNN）、長短時記憶網絡（LSTM）。例如，采用CNN模型，將原始故障電流信號作為輸入，通過卷積層、池化層提取深層故障特征，通過全連接層輸出故障點位置；LSTM模型則適用于處理時序故障信號，通過記憶單元捕捉故障信號的時序特征，提升定位精度。該算法適用于拓撲復雜、故障類型多樣的微電網，但需要大量高質量的故障數據進行模型訓練。

四、自適應保護與故障定位的協同優化算法

自適應保護與故障定位并非孤立工作，兩者的協同優化可顯著提升微電網保護系統的整體性能，核心協同算法包括“定位結果輔助保護定值整定”“保護動作反饋優化定位模型”兩類：

（一）定位結果輔助保護定值整定

故障定位算法輸出的故障點距離信息，可輔助自適應保護調整定值與動作時限。例如，當定位結果顯示故障點距離保護安裝處較近時，說明故障嚴重程度較高，可降低保護動作時限，實現快速跳閘；當定位結果顯示故障點距離較遠時，適當提高動作時限，保障選擇性。

（二）保護動作反饋優化定位模型

將保護動作的結果（如是否成功切除故障、是否誤動）作為反饋信號，優化故障定位模型的參數。例如，若定位結果導致保護誤動，通過反饋信號調整數據驅動定位模型的權重系數，提升后續定位精度；若保護成功切除故障，將該次故障數據加入模型訓練集，優化模型泛化能力。

微電網保護理論的核心是自適應保護與故障定位，其算法基礎圍繞“動態適配系統狀態”與“精準鎖定故障點”展開。自適應保護通過系統狀態感知、故障特征提取、定值動態整定與動作邏輯優化，解決了傳統保護對微電網運行模式變化、故障電流多變的適配性不足問題；故障定位通過阻抗法、行波法、數據驅動法等算法，實現了不同場景下故障點的精準定位。隨著微電網向規?；?、智能化方向發展，未來的算法將向“多算法融合”“數字孿生賦能”“邊緣計算協同”方向演進，通過融合傳統算法與智能算法的優勢，結合數字孿生技術實現保護與定位的虛擬仿真與動態優化，依托邊緣計算提升算法的實時性與可靠性。深入掌握自適應保護與故障定位的算法基礎，是保障微電網安全穩定運行的關鍵，也為新型電力系統的保護技術發展提供了核心理論支撐。
