手機影像已進入“全焦段+高像素”時代，如vivo X300 Pro的2億像素長焦、華為Pura 80的超大底主攝已成旗艦標配，用戶對“隨手出大片”的期待越來越高。手機功能已卷到新高度，如今的手機不僅要搭載高清屏幕（不少機型還要做到雙屏設計）、超千萬甚至上億級像素的高分辨率相機，還得堅守“輕薄緊湊”的設計原則。這就導致一個關鍵問題：手機屏幕（如LCD或OLED）和相機的CMOS傳感器，必須通過柔性PCB或長走線PCB與基帶控制器連接，而這些跨設備的線路，恰恰成了干擾的“重災區”。

隨著數據傳輸頻率的大幅提升（如手機顯示屏、相機CMOS傳感器的時鐘頻率已達到數百M(fèi)Hz），一方面手機內部的柔性連接線極易受到無線信號**（如GSM/CDMA 頻段信號）**的干擾，另一方面其自身也極易成為輻射電磁干擾 / 射頻干擾（EMI/RFI）或傳導靜電放電（ESD）的來源。由于數字信號的頻譜呈寬帶特性，數字諧波信號的頻率可能與手機無線信號接收頻段完全重合，這些頻段產生的輻射噪聲可能降低手機無線信號接收的靈敏度。此外，EMI會破壞視頻信號完整性，導致屏幕卡頓、畫面出現噪點。ESD則可能直接損壞基帶控制器，造成相機閃退、對焦失靈，尤其在干燥環境或頻繁插拔數據線后更容易觸發。

面對EMI&ESD的雙重挑戰，傳統解決方案——分立阻容濾波器不僅占用PCB板空間，還只能實現窄帶衰減，無法適配40MHz以上的高頻傳輸。這就需要一款能平衡“小尺寸、高衰減、強防護”三大核心需求的濾波器產品，晶揚電子推出了基于IPD技術（integrated passive device,集成式無源器件）的集成TVS的RC低通濾波器TFR0506L，真正實現了“小尺寸”與“高性能”的完美平衡。

TFR0506L

產品優勢

01集成化封裝設計

采用標準π型濾波結構并集成靜電放電保護功能，具有超小的封裝尺寸（DFN2415-12L：2.4 mm × 1.5 mm × 0.5 mm），相比傳統分立設計，減少了電路板上的元件數量和空間占用，能節省80%的PCB空間，有助于實現電子產品的小型化和輕薄化。此外，該產品與意法半導體（ST）的EMIF06-1005M12系列產品Pin-to-Pin完全兼容，可直接互換使用。

TFR0506L電路圖和引腳示意圖

02卓越的防護性能

（1）集成的TVS能夠快速響應靜電放電事件，將瞬態電壓鉗位在安全水平（8/20μs波形測試下，11V@4A），相比競品泄放能力更強，鉗位電壓更低，能為后端電路提供更好的保護；

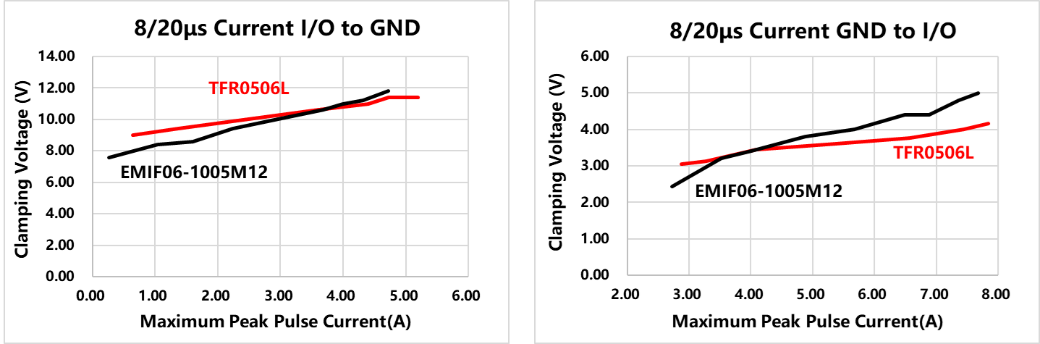

8/20μs波形測試結果

TLP測試結果對比

（2）TFR0506L具有較高的ESD耐受能力，能承受IEC 61000-4-2測試的25kV接觸放電和25kV空氣放電的沖擊，相比于競品EMIF06-1005M12，ESD能力提升約70%，有效防止靜電對電路造成的損壞。

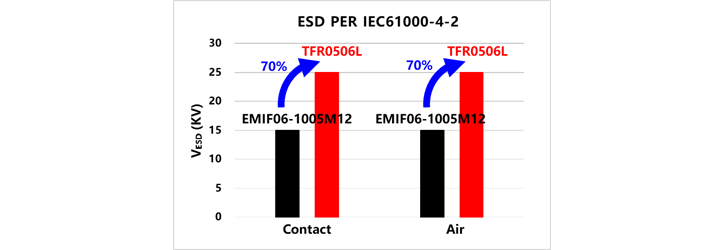

ESD測試結果對比

03高效的EMI濾波功能

在900MHz至1.8GHz頻率范圍內，衰減達-30dB。（f=0.9GHz~1.8GHz，αIL=-30 db），能有效隔絕各類EMI干擾（如GSM/CDMA 頻段信號）。

輸入到輸出的插入損耗和模擬串?dāng)_的S參數測試結果

從入門級到高端旗艦機型，從單屏手機到多屏折疊機，從千萬像素相機到乙級像素影像系統，晶揚這款新型集成TVS的RC低通濾波器TFR0506L都能精準適配。它不僅解決了高頻信號的干擾難題，還兼顧了ESD防護和空間優化，讓手機的硬件性能真正落地，給用戶帶來更流暢的顯示效果和更清晰的拍照體驗。

未來，隨著折疊屏手機雙屏協同拍攝、AR實景導航等新場景普及，EMI&ESD干擾問題將更加突出。晶揚電子也將持續迭代技術，推出更適配多場景需求的低通濾波器產品。
