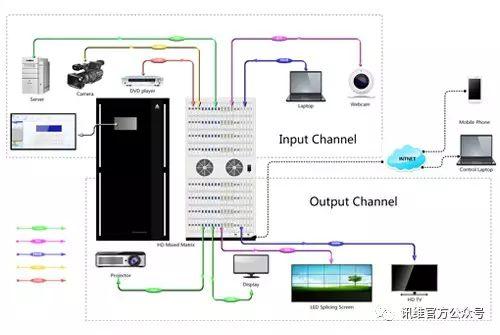

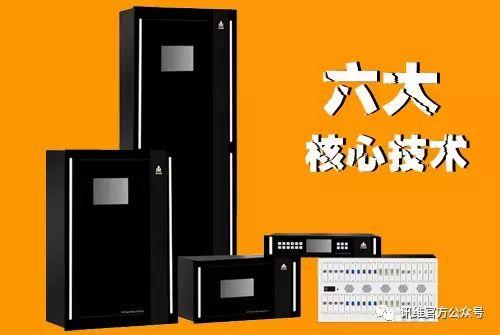

隨著音視頻技術向高清化、多元化升級，不同格式的高清模擬與數字信號共存成為常態，單一信號處理設備難以滿足跨格式切換與集成需求。高清混合矩陣作為模塊化數模信號處理平臺，打破了傳統矩陣“一信號一設備”“接口需對應”的局限，憑借六項核心技術實現了復雜場景下的高效信號管控，其技術優勢與實際應用價值在多行業場景中得以凸顯。

一、遠程云控制技術

該技術融合互聯網與物聯網技術，構建了跨網絡、跨終端的遠程管控體系，無需現場操作即可實現對矩陣設備的全功能調度。其核心在于通過WIFI、2G/3G/4G/5G及互聯網等多網絡通道，建立設備與控制終端的穩定通信鏈路，支持智能手機（Android、iOS系統）、平板電腦、臺式電腦等多終端接入，可完成信號源選擇、切換預案設定、設備運行狀態實時監測、故障預警提示等全流程操作，且具備權限分級管理功能，適配多用戶協同管控場景。

應用案例：某省級政務服務中心搭建了覆蓋12個地市分中心的音視頻會議系統，通過遠程云控制技術，省中心管理員可在辦公室遠程調度各地分中心的視頻信號，預設“日常會議”“應急調度”等多種場景預案，在突發政務聯動需求時，10秒內即可完成全系統信號切換與狀態同步，無需各地安排專人值守操作，大幅提升了跨區域協同效率。此外，在戶外演藝活動中，技術團隊可在后臺指揮車通過平板遠程調整現場矩陣參數，規避了現場布線復雜導致的操作不便問題。

二、圖像調節技術

針對不同信號源傳輸過程中易出現的圖像偏移、拉伸變形、顯示不全等問題，該技術新增圖像位置偏移、大小縮放、相位調節及剪切功能，通過硬件級圖像處理算法，可對輸出圖像進行上下左右精準偏移校準，支持自定義縮放比例與剪切區域，確保圖像在不同分辨率、不同尺寸的顯示終端上均能以最佳狀態呈現，無需依賴外部圖像處理設備。

應用案例：某博物館數字展廳采用多規格顯示設備，涵蓋拼接屏、弧形投影、觸控一體機等，接入的文物高清掃描信號、視頻講解信號因設備適配問題頻繁出現畫面邊緣裁切、位置偏移現象。部署具備圖像調節功能的混合矩陣后，技術人員可針對不同顯示終端逐一校準圖像參數，將弧形投影的畫面拉伸問題修正，使拼接屏的文物細節完整呈現，同時支持根據展覽主題調整圖像顯示比例，實現靜態文物與動態視頻的協調展示。在醫療研討會場景中，還可通過該功能優化手術視頻信號的顯示位置，突出關鍵操作區域，輔助專家遠程會診。

三、模塊化技術

采用單路可拔插板卡設計，將輸入輸出板卡、控制卡、信號轉換板卡等核心部件模塊化，以高清數字交換系統為基礎平臺，搭載高性能圖像處理芯片，實現模擬信號與數字信號的無縫轉換與混合處理。其核心優勢在于靈活擴展性與便捷維護性，可根據場景需求增減板卡數量、搭配不同類型接口板卡（如HDMI、VGA、DP、CVBS等），單路板卡故障時可單獨更換，無需停機檢修，避免整體系統癱瘓，同時支持智能化、網絡化與數字化功能的集成融合。

應用案例：第十五屆全國運動會閉幕式的水上升降舞臺系統中，模塊化技術得到深度應用。舞臺由33個獨立升降單元組成，每個單元均需接入高清投影信號與控制信號，通過模塊化混合矩陣，技術團隊可根據每個升降單元的信號需求配置專用板卡，實現33路信號的獨立處理與同步調度。演出期間，某一路輸入板卡出現故障，技術人員在不中斷演出的前提下快速更換板卡，確保舞臺投影與升降動作的精準協同，保障了沉浸式演出效果。此外，在地質研究院野外勘探項目中，可根據現場信號類型靈活搭配板卡，實現野外勘探畫面、數據曲線信號的穩定回傳與處理，適配復雜野外環境的設備部署需求。

四、觸摸屏技術

根據機箱規格適配2.8英寸、7英寸、12.1英寸等不同尺寸電容觸摸屏，以可視化操作界面替代傳統物理按鍵與鍵盤，簡化了設備操作流程。觸摸屏采用全貼合工藝，響應速度快、誤觸率低，可將操作功能集成于界面中，支持自定義操作邏輯，同時在機身體積與屏幕顯示面積之間達成平衡，小尺寸觸摸屏適配便攜式機箱，大尺寸觸摸屏滿足固定場景的精準操作需求，提升了人機交互體驗與操作效率。

應用案例：某城市應急指揮中心采用7英寸觸摸屏模塊化混合矩陣，指揮人員可通過觸摸屏直接調取各路口監控信號、消防救援現場畫面、氣象數據界面，無需記憶復雜按鍵指令，在突發險情時能快速完成信號切換與預案調用，操作響應時間較傳統鍵盤式矩陣縮短60%。在小型會議室場景中，2.8英寸觸摸屏適配緊湊型機箱，放置于桌面即可滿足日常會議的信號切換需求，避免了鍵盤設備占用空間的問題；而在大型演播室，12.1英寸觸摸屏可清晰顯示多路信號狀態，方便技術人員同時管控多路輸入輸出信號。

五、CAN總線控制技術

CAN總線（控制器局域網絡）作為國際標準化的串行通信協議，具備高可靠性、強抗干擾性、實時性強等優勢，通過雙絞線差分信號傳輸，可有效抵消電磁干擾，硬件固化的數據鏈路層包含CRC校驗、位檢測等功能，能近乎100%檢測通信異常，同時支持多主機通信與無損仲裁技術，高優先級報文可優先傳輸，且無需地址編碼，新增節點時不影響現有系統運行，為分布式控制系統提供穩定的數據通信支撐。

應用案例：某大型工廠的自動化生產車間中，混合矩陣通過CAN總線與車間內的工業攝像頭、監控顯示器、報警設備實現聯動控制。車間內電磁環境復雜，傳統通信方式易出現信號中斷，而CAN總線的抗干擾能力確保了音視頻信號與控制指令的穩定傳輸，當生產設備出現故障時，矩陣可通過CAN總線快速接收報警信號，自動切換至故障區域的監控畫面并同步至中控室顯示器，實現故障實時響應。在醫療設備集成場景中，手術室的混合矩陣通過CAN總線連接手術顯微鏡、內窺鏡、監護儀等設備，確保手術視頻信號與生命體征數據的同步傳輸，為遠程手術指導提供可靠通信保障。

六、EDID管理技術

EDID（擴展顯示識別數據）是信號源與顯示設備之間的“能力溝通橋梁”，存儲于顯示設備的EEPROM芯片中，當信號源接入接收器時，會通過DDC通道讀取EDID信息，自動匹配顯示設備的物理分辨率、刷新率、色彩空間等參數，生成適配的視頻輸出信號，實現真正的即插即用，同時解決了不同設備連接時的兼容性問題，避免出現黑屏、畫面失真、音畫不同步等現象。

應用案例：某高校多媒體教室部署了多品牌顯示設備與信號源，包括筆記本電腦、投影儀、交互式白板等，傳統設備連接時需手動調節分辨率，頻繁出現畫面模糊、比例失調問題。采用具備EDID管理技術的混合矩陣后，學生或教師接入筆記本電腦時，矩陣自動讀取投影儀的EDID信息，將電腦輸出分辨率同步調整為投影儀最佳顯示參數，無需手動設置。在基金公司投資分析會議中，多路市場行情數據終端、分析報告展示設備接入矩陣后，EDID技術確保不同信號源均能適配拼接屏的顯示規格，實現行情數據與分析內容的清晰聯動，為投資決策提供直觀支撐。

綜上，高清混合矩陣的六大核心技術從信號管控、圖像優化、操作體驗、系統穩定性等多維度突破了傳統設備的局限，其模塊化設計與多技術融合特性，使其能夠適配政務、演藝、工業、醫療、教育等多行業的復雜音視頻處理需求，成為高清化、多元化信號環境下的核心處理設備。
