瑞芯微RK3576芯片平臺基于UVC協議，配置USB攝像頭實現即插即用的適配采集功能，基于觸覺智能RK3576開發板Purple Pi OH2演示。

UVC協議

• UVC協議簡介

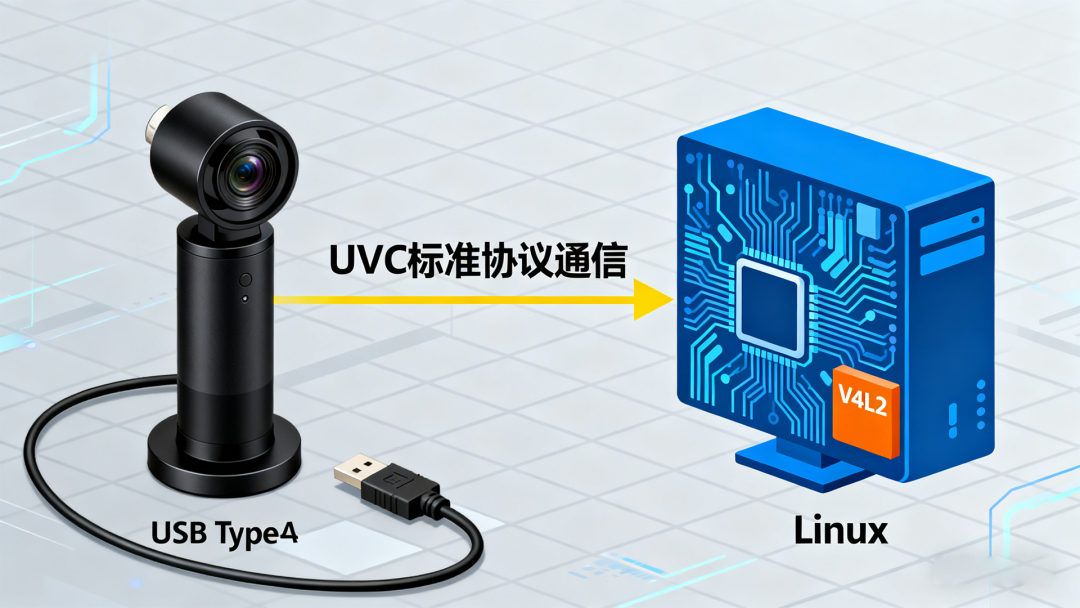

UVC（USB Video Class，USB視頻類） 是由 USB Implementers Forum（USB-IF） 制定的USB設備類標準，旨在統一視頻設備（如攝像頭、視頻采集卡）與主機系統的通信協議，實現“即插即用”的視頻采集功能。Linux系統通過 、uvcvideo驅動（基于V4L2框架）原生支持UVC協議，無需廠商專用驅動，是目前嵌入式Linux和桌面Linux中最常用的攝像頭接入方案。

• 應用場景

觸覺智能RK3576開發板采用核心板+底板設計，支持二次開發底板。其高性能AIoT核心板，憑借其8核CPU+4K編解碼+16M ISP的強大性能，可應用于以下領域：工業視覺檢測、智能安防、醫療影像、車載視頻。

• 演示環境

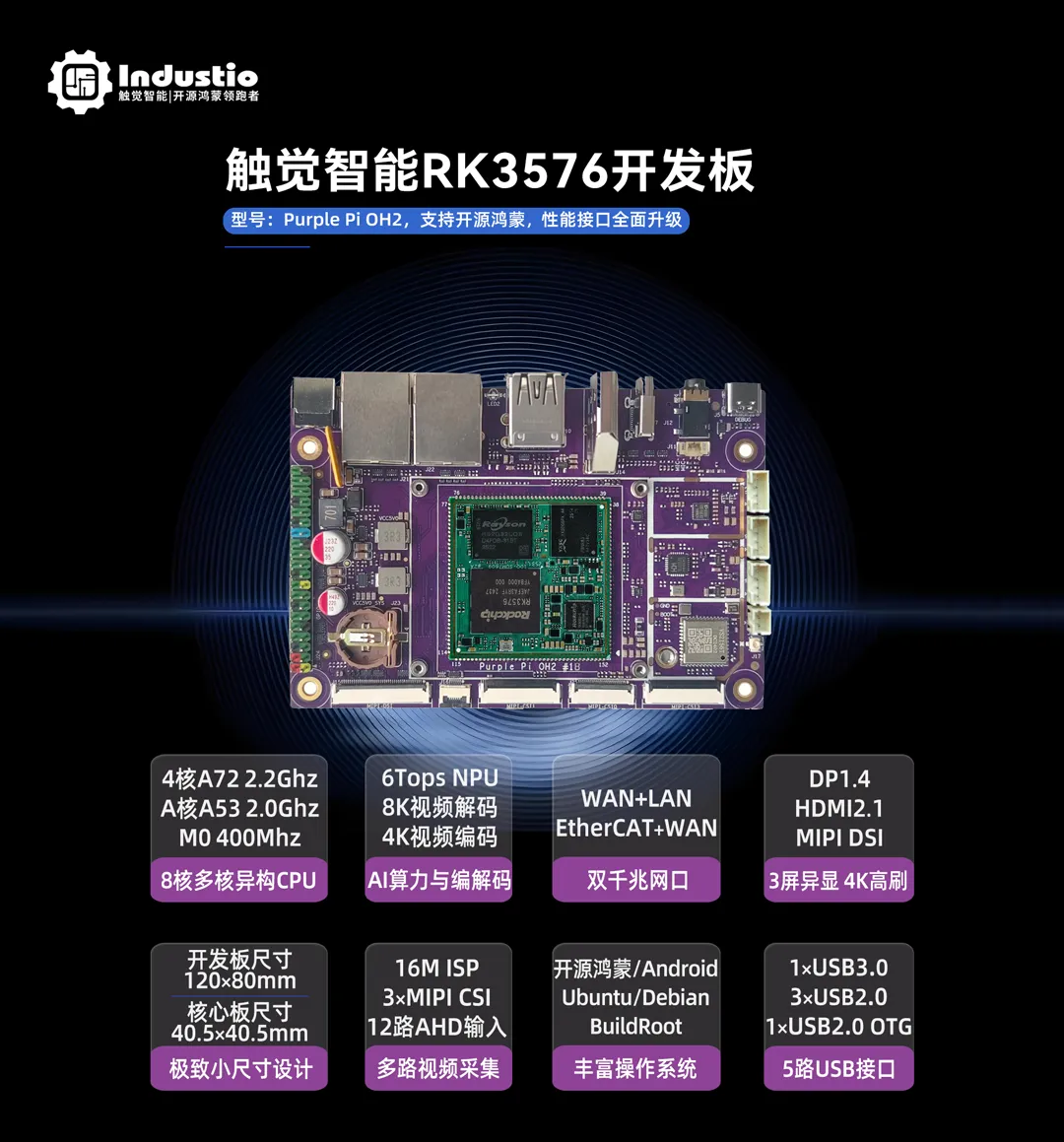

演示設備為觸覺智能RK3576開發板Purple Pi OH2，系統固件為Buildroot2024。

其配套RK3576核心板，擁有40.5×40.5mm極致小尺寸，郵票孔封裝，支持LPDDR4或LPDDR5高速內存，率先適配開源鴻蒙OpenHarmony5.0國產操作系統，100%全國產，支持最高-40~85℃工業級環境。

配置內核

• 前期準備

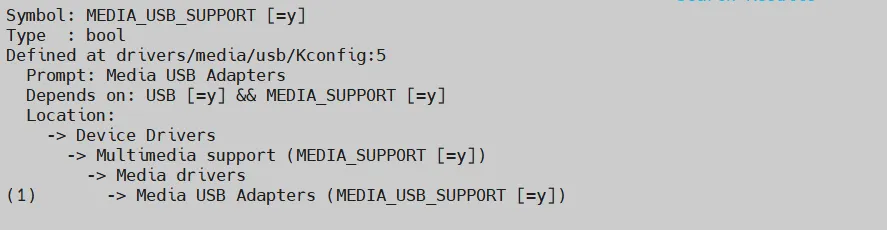

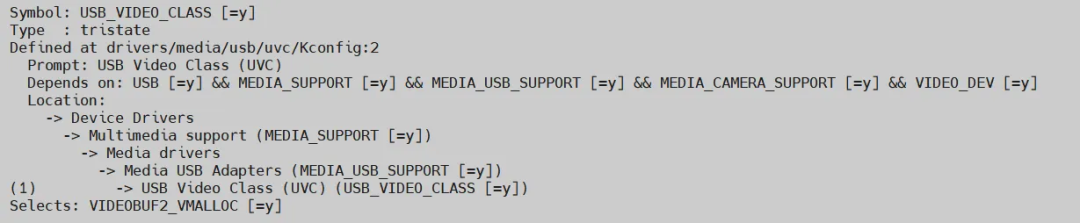

通過RK3576開發板Buildroot系統，修改內核配置文件使能UVC協議支持，觸覺智能出廠SDK默認支持此功能。修改代碼如下：

CONFIG_MEDIA_USB_SUPPORT=y CONFIG_USB_VIDEO_CLASS=y

重新編譯內核進行測試，命令如下：

cd ./build.sh kernel

開發板上電進入系統接入USB攝像頭，打印log信息發現一個UVC設備。

• 確認USB攝像頭設備節點&圖像格式

USB攝像頭設備節點。命令如下：

grep''/sys/class/video4linux/video*/name

從以上信息得知USB攝像頭設備節點為/dev/video36和/dev/video37，一般取較小的一個節點即/dev/video36。

查看USB攝像頭支持的圖像格式，命令如下：

v4l2-ctl -d /dev/video36 --list-formats-ext

從以上信息得知，USB攝像頭輸出圖像支持以下格式與幀率：

MJPG 1920x1080 30/25fps MJPG 1280x720 30/25fps MJPG 640x480 30/25fps MJPG 640x360 30/25fps MJPG 352x288 30/25fps YUYV 640x480 30fps YUYV 640x360 30fps YUYV 352x288 30fps YUYV 352x240 30fps

測試預覽

以下測試，使用gstreamer工具預覽USB攝像頭圖像。

• MJPG格式

由于USB攝像頭輸出圖像是MJPG格式，需指定使用mppjpegdec解碼器。

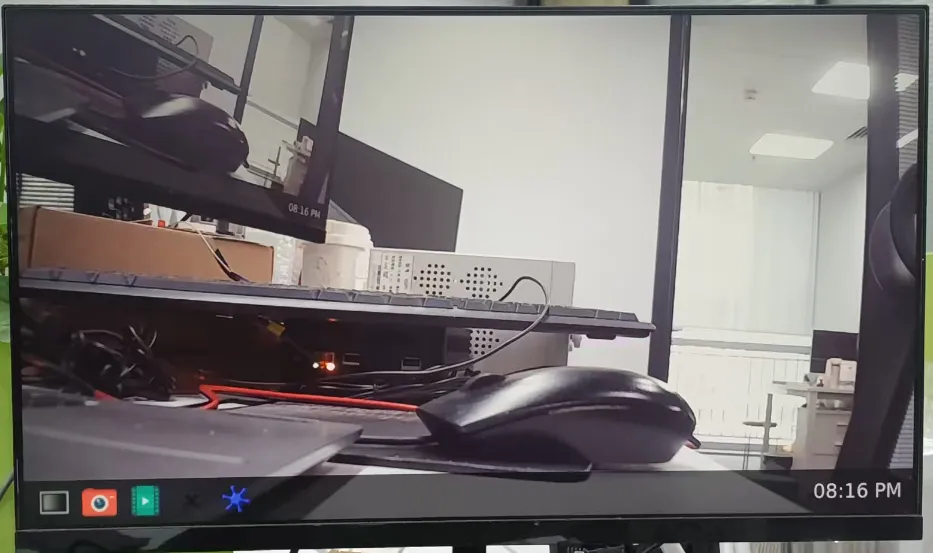

exportDISPLAY=:0 gst-launch-1.0 v4l2src device=/dev/video36 ! image/jpeg,width=1920,height=1080,framerate=30/1 ! mppjpegdec ! videoconvert ! autovideosink

1080P分辨率，實際幀率測試為26fps：

ffmpeg-loglevel info -stats -f v4l2 -input_format mjpeg -video_size1920x1080 -framerate30-i /dev/video36 -t10-f null -

• YUYV格式

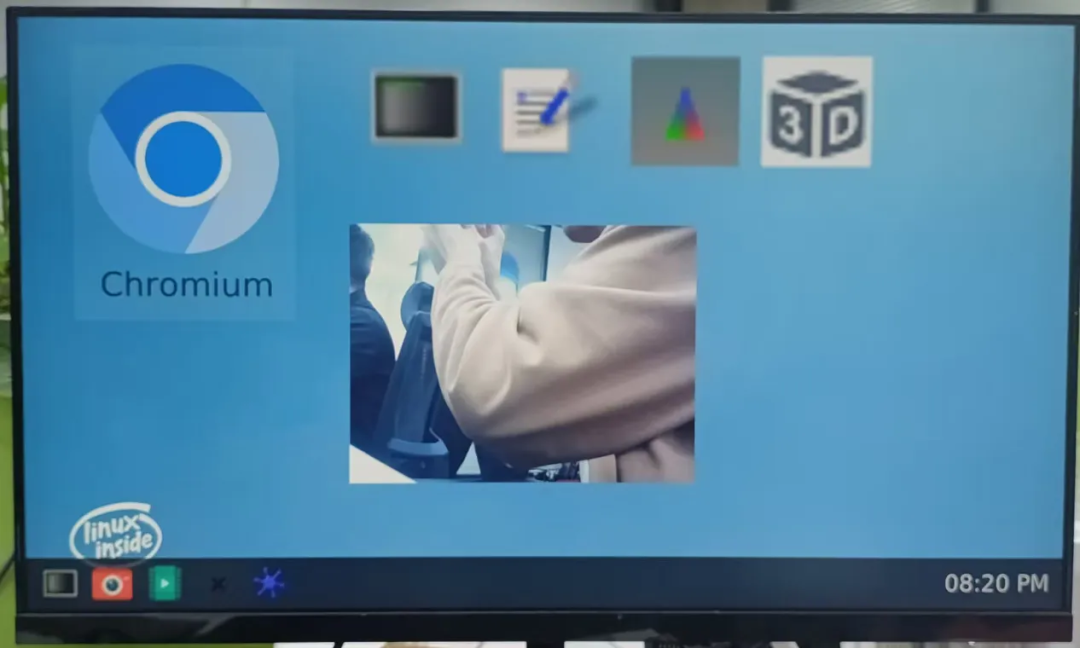

如果USB攝像頭輸出圖像是YUYV格式，則不需要指定mppjpegdec解碼器：

exportDISPLAY=:0 gst-launch-1.0 v4l2src device=/dev/video36 ! video/x-raw,format=YUY2, width=640, height=480, framerate=30/1 ! videoconvert ! autovideosink sync=false

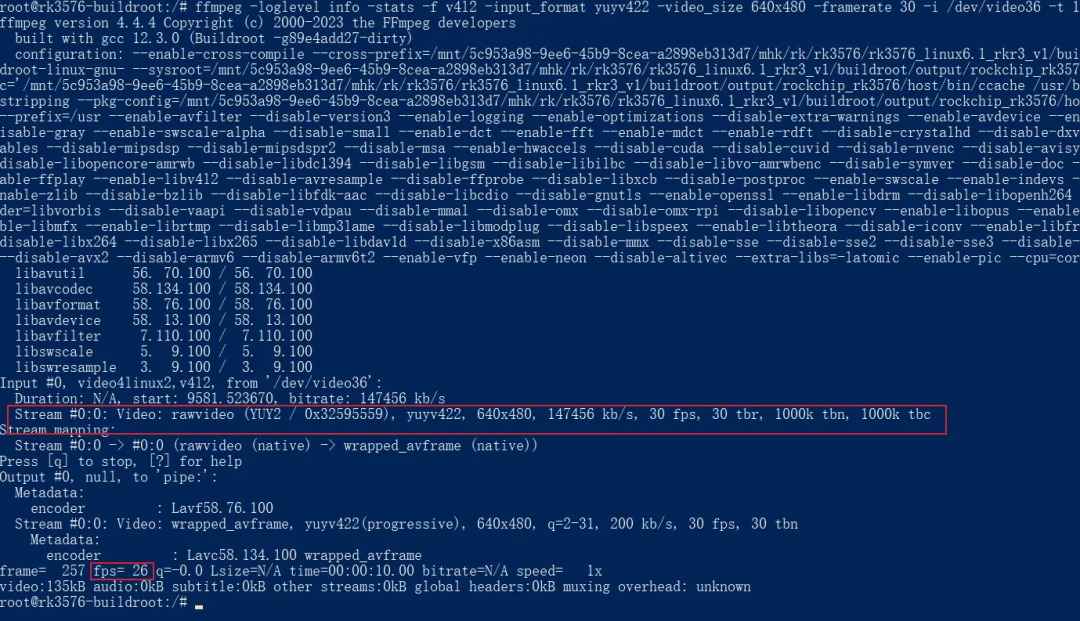

640x480分辨率實際幀率測試為26fps:

ffmpeg-loglevel info -stats -f v4l2 -input_format yuyv422 -video_size640x480 -framerate30-i /dev/video36 -t10-f null -
