?1、概 述

FZH1631（深圳市方中禾科技）是一款標準I2C接口通訊LCD控制/驅動芯片。該芯片提供1/4占空比和1/8占空比兩種顯示模式。1/4 占空比模式最多驅動80點（20×4），1/8占空比模式最多驅動128點（16×8）。FZH1631內置時鐘發生器、LCD偏置電壓產生模塊和LCD驅動電壓跟隨器以及標準的I2C接口。

其主要特點如下：

● 工作電壓：2.4～5.5V

● 標準I2C接口

● 低功耗

● 多種閃爍模式

● 讀/寫地址自動增加

● 內部32kHz RC振蕩器

● 16級VLCD電壓可調

● 顯示模式：

20×4模式：20 SEGs和4 COMs

16×8模式：16 SEGs和8 COMs

● 偏置電壓：1/3或1/4；占空比：1/4或1/8

● 16×8位顯示數據寄存器

● 帶電壓跟隨器的內部LCD偏置發生器

● LCD幀頻可選：80Hz或160Hz

● 可通過外置電阻調整LCD驅動電壓

● 封裝形式：SOP16/SOP20/SOP24/SOP28

2、功能框圖及引腳說明

2.1、功能框圖

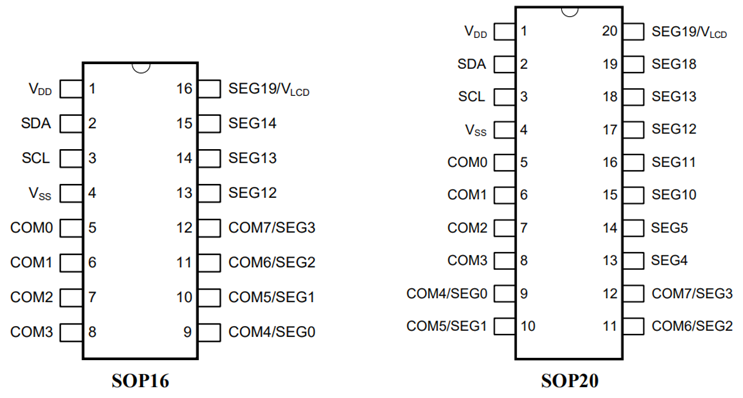

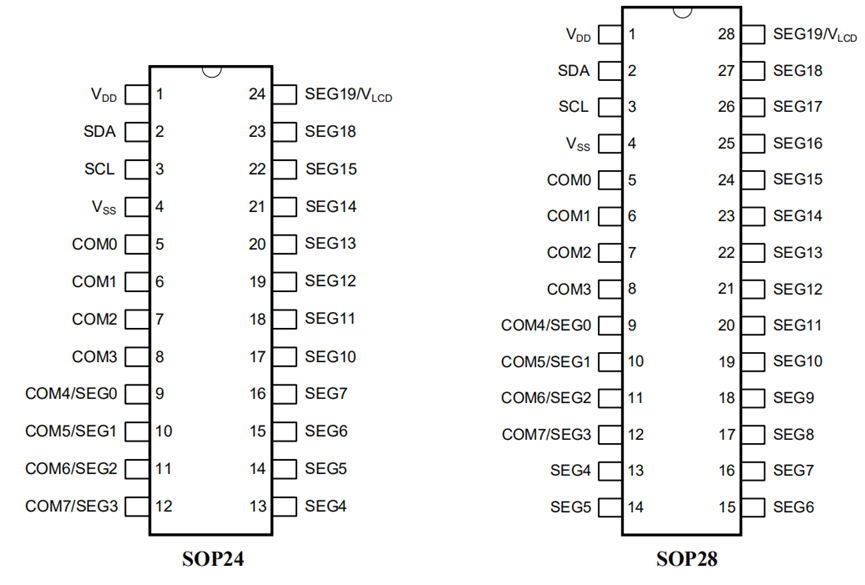

2.2、引腳排列圖

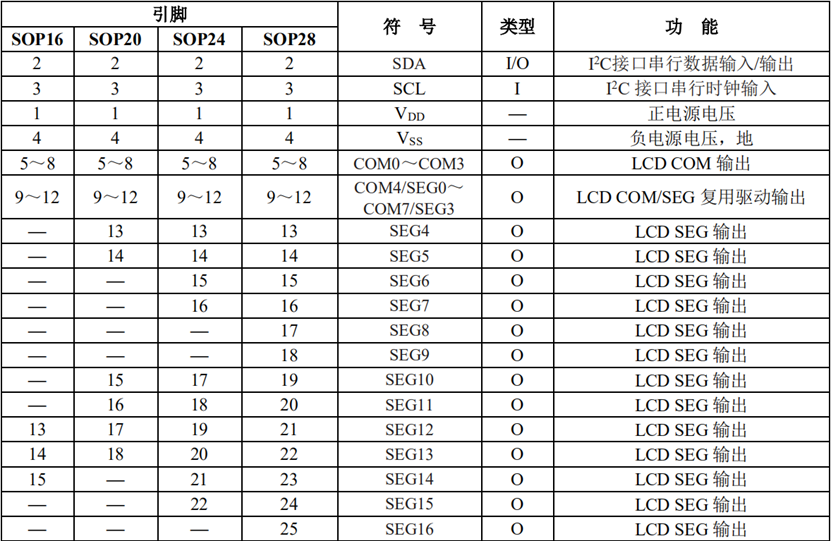

2.3、引腳說明

3、電特性

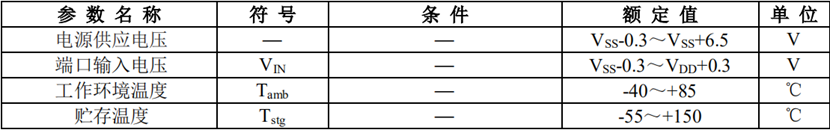

3.1、極限參數

除非另有規定，Tamb=25℃

3.2、電氣特性

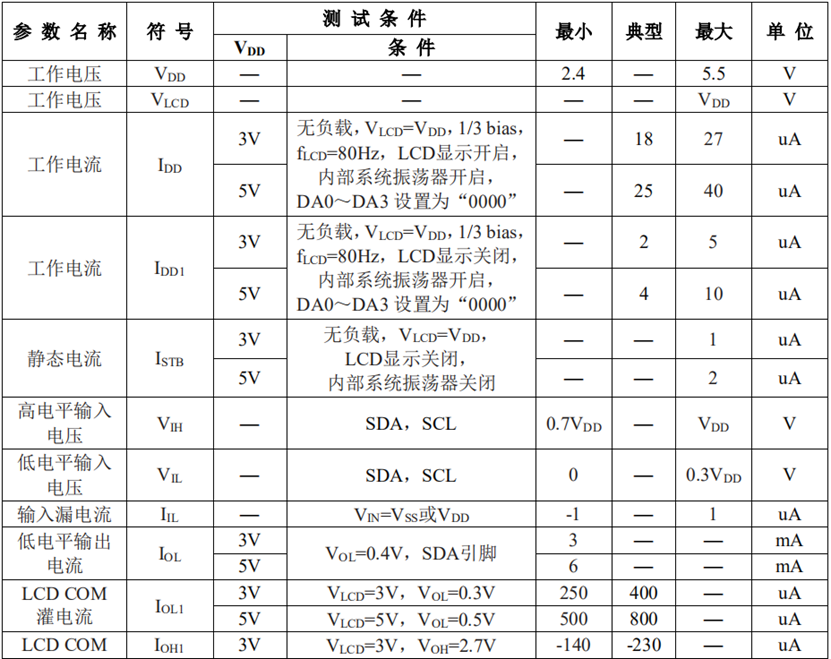

3.2.1、直流參數

（除非另有規定，Tamb=-40～+85℃，VSS=0V，VDD=2.4～5.5V）

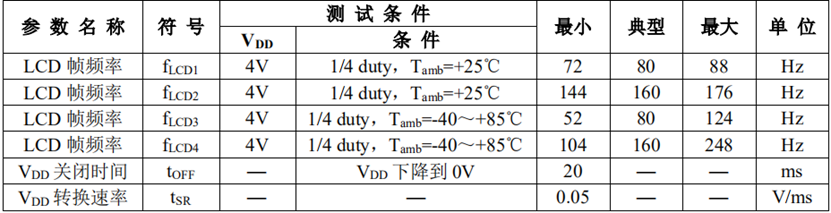

3.2.2、交流參數 1

（除非另有規定，Tamb=-40～+85℃，VSS=0V，VDD=2.4～5.5V）

注：

1. 在電源開啟/關閉期間，如果上電復位時序的條件未滿足，則內部上電復位（POR）電路無法正常 工作。

2. 在芯片工作期間，如果 VDD電壓下降到低于規定的最小工作電壓時，必須滿足上電復位時序條件。也就是說，VDD電壓必須下降到 0V且在上升到正常工作電壓之前必須最少保持 20ms的 0V電壓。

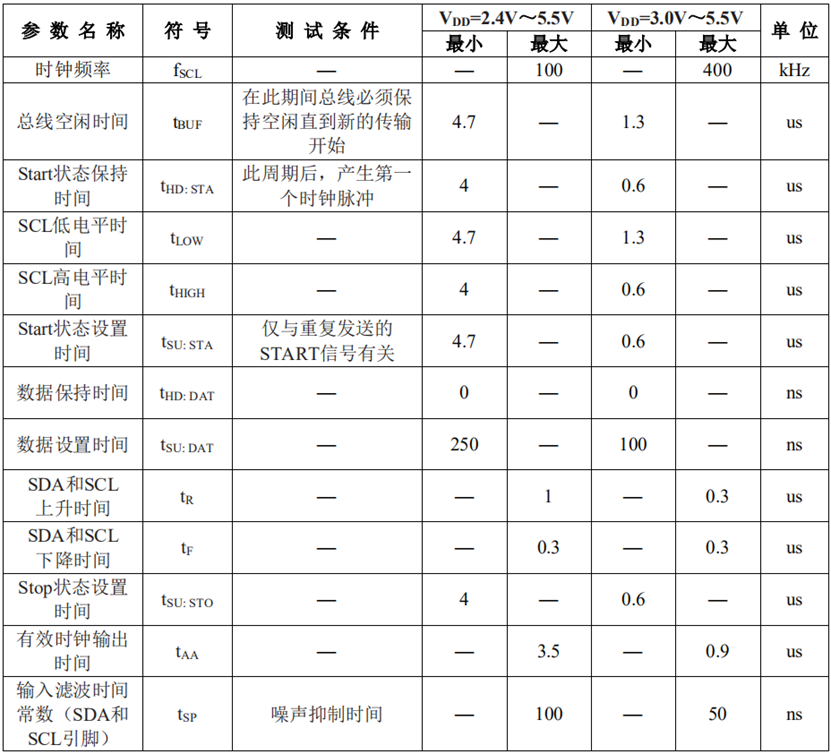

3.2.3、交流參數 2（I2C接口）

4、時序圖

4.1、I2 C時序圖

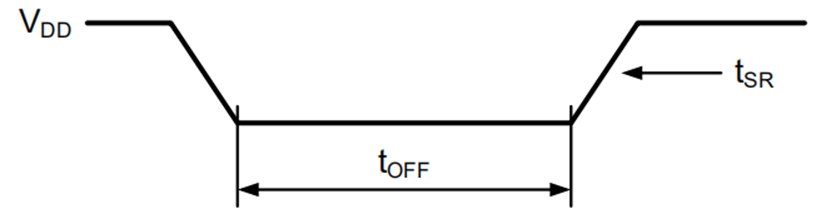

4.2、上電復位時序圖

5、功能介紹

5.1、上電復位

上電后，芯片通過內部上電復位電路初始化。內部電路初始化后的狀態如下所示：

● 所有的COM/SEG輸出都設為VLCD。

● 選擇1/4 duty輸出和1/3 bias驅動模式。

● 系統振蕩器和LCD bias發生器都為關閉狀態。

● LCD顯示處于關閉狀態。

● 內部電壓調整功能使能。

● SEG/VLCD共用引腳設為SEG引腳。

● VLCD引腳的檢測開關功能關閉。

● 幀頻率設為80Hz。

● 閃爍功能關閉。

上電后，應避免 1ms內 I2C總線上有數據傳輸，以完成復位動作。

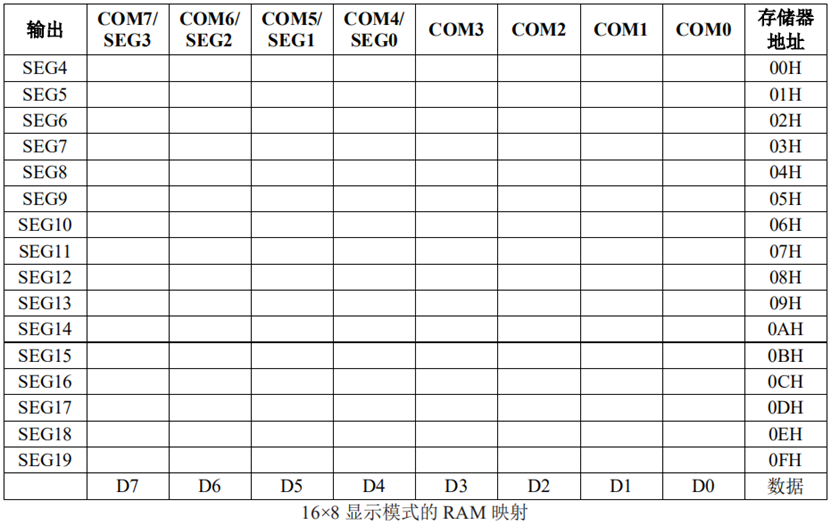

5.2、顯示存儲器—RAM結構

FZH1631具有16×8位靜態RAM用于儲存LCD顯示數據，對其寫“1”則相對應的LCD點亮，寫

“0” 則相對應的LCD點滅。

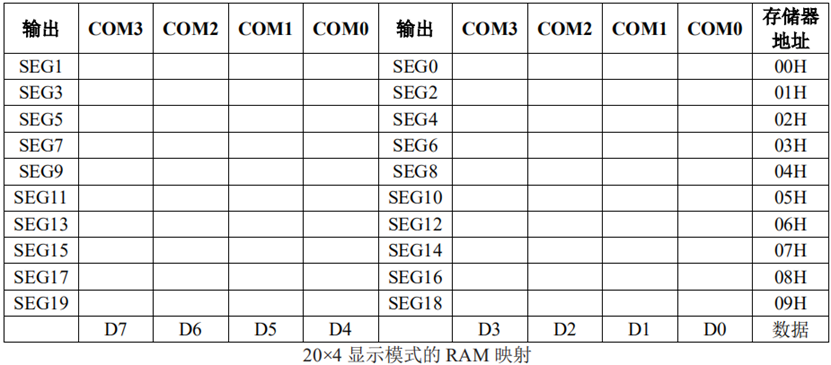

RAM 數據內容直接映射 LCD上。RAM第 1列的 SEGs與其對應的 COM0一起工作。在復雜的 LCD應用中，第 2列、第 3列和第 4列的 SEGs分別與其對應的 COM1、COM2和 COM3分時復用。RAM數據與 LCD模式映射關系如下：

5.3、地址指針

通過地址指針來實現顯示 RAM尋址技術。該機制允許在顯示 RAM的任何位置加載單個或多個顯示數據字節。通過地址指針命令來初始化地址指針序列。

5.4、系統振蕩器

內部振蕩器為內部邏輯和 LCD驅動信號提供時序。系統時鐘頻率（fSYS）決定 LCD幀頻率。系統上電初始化期間，系統振蕩器將處于停止?fàn)顟B(tài)。

5.5、幀頻率

FZH1631 提供兩種幀頻率，可通過模式設置命令選擇是 80Hz還是 160Hz。

5.6、閃爍功能

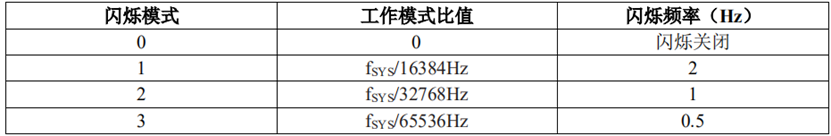

該芯片包含多種閃爍模式。通過閃爍命令選擇相應的頻率使整個顯示屏都閃爍。閃爍頻率是通過 系統頻率分頻得到的。系統頻率與閃爍頻率的比率取決于芯片的閃爍模式，如下表所示：

5.7、LCD Bias發生器

LCD全壓（VOP）來自（VLCD-VSS）。LCD電壓可通過VLCD引腳提供的電壓進行外部溫度補償。1/3或 1/4偏置電壓，通過 VLCD和 VSS之間內部連接的四個串聯電阻分壓所獲得。中間電阻可通過切換電路提供一個 1/3偏置電壓。

5.8、內部 VLCD電壓調整

● 內部VLCD調整模塊包含4個串聯電阻和一個4位可編程模擬開關，通過VLCD電壓調整命令可獲得16級電壓調整選項。

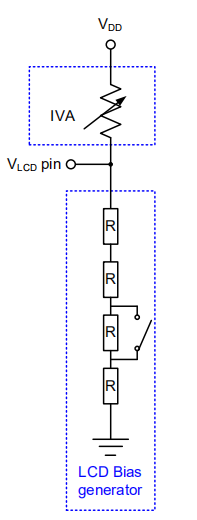

● 內部 VLCD調整如下圖所示：

● 4 位可編程模擬開關和 VLCD輸出電壓的關系如下表所示：

5.9、SEG驅動輸出

LCD 驅動模塊包含20個 SEG輸出 SEG0～SEG19或 16個 SEG輸出 SEG4～SEG19，這些 SEG應直接與 LCD面板相連。根據復用 COM信號和顯示鎖存器內的數據產生 SEG輸出信號。如果使用的 SEG數量少于 20或 16時，則未使用的 SEG輸出應保持開路狀態。

5.10、COM驅動輸出

LCD 驅動塊包含 4個 COM輸出（COM0～COM3）或 8個 COM輸出（COM0～COM7），這些COM應直接與LCD面板相連。根據所選的LCD驅動模式產生COM輸出信號。如果使用的 COM數量少于 4或 8時，則未使用的 COM輸出應保持開路狀態。

5.11、LCD驅動模式波形

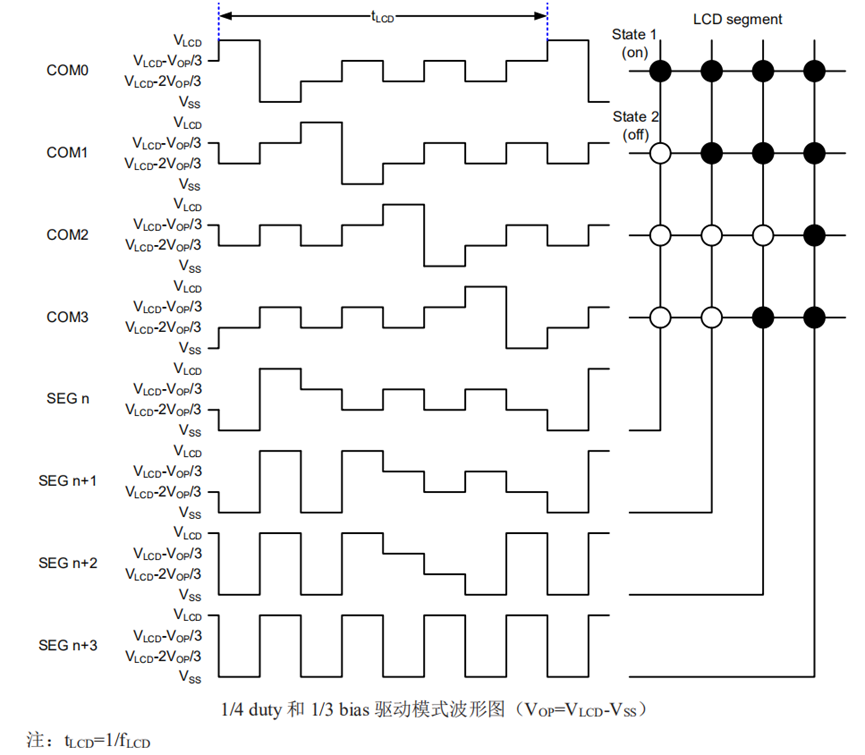

●當 LCD驅動模式選擇 1/4 duty和 1/3 bias時，其波形和 LCD顯示如下圖所示：

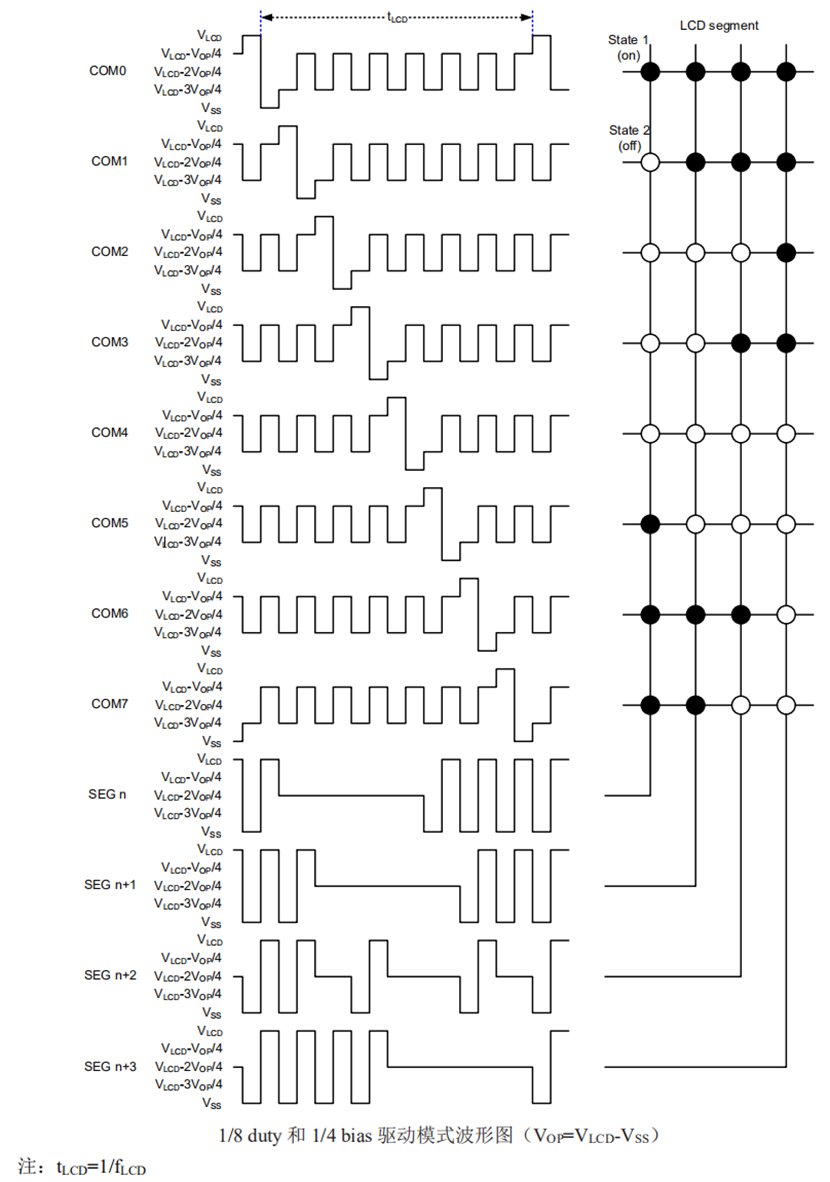

●當 LCD驅動模式選擇 1/8 duty和 1/4 bias時，其波形和 LCD顯示如下圖所示：

5.12、I2C串行接口

該芯片提供標準I2C串行接口，且該芯片僅作為I2C通信的從機使用。可在不同的 IC或模塊中進 行雙向雙線通信，即一條串行數據線 SDA和一條串行時鐘線 SCL。這兩條線分別通過典型值為 4.7KΩ的上拉電阻與正電源相連。當 I2C總線空閑時，這兩條線都為高電平。與 I2C接口相連的單片機必須 為漏極開路或集電極開路輸出，以實現 wired-or功能。僅當 I2C接口空閑時才開始數據傳輸。

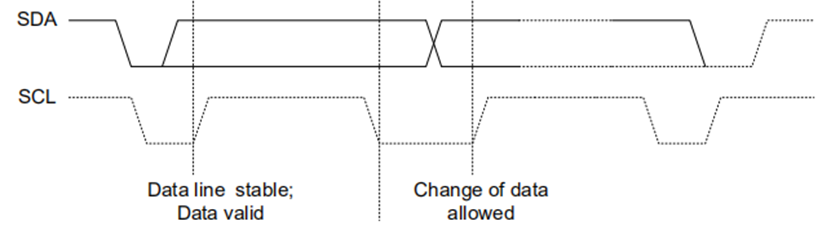

5.13、數據的有效性

在 SCL=1期間，SDA腳的數據位必須保持穩定。僅當 SCL=0時，SDA腳的電平才允許變化，如下圖所示：

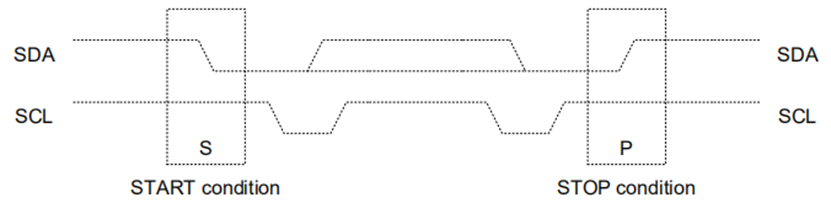

5.14、START和 STOP信號

● 在SCL=1期間，若SDA從高變?yōu)榈停硎緸镾TART信號。

● 在SCL=1期間，若SDA從低變?yōu)楦撸硎緸镾TOP信號。

● START和STOP信號總由主機發出。發出START信號后，I2C總線被認為處于忙碌狀態。發出STOP信號后，在一段時間內I2C總線被認為又處于空閑狀態。

● 如果發送重復 START（Sr）信號而不是 STOP信號，則 I2C總線保持忙碌狀態。在某些方面，START信號和重復 START（Sr）信號在功能上是相同的。

?

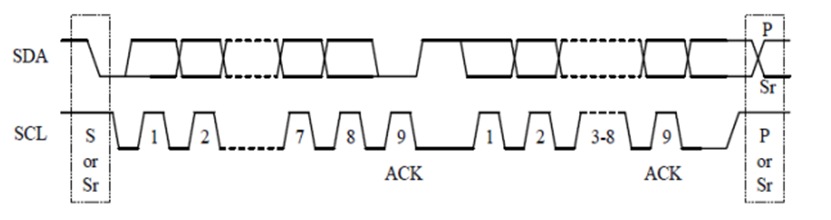

5.15、字節格式

SDA 線上的每個字節長度必須為 8位。每次可傳輸字節的數目是不受限制的。每個字節必須跟隨 一個應答位。數據傳輸從最高位開始。

5.16、應答信號（ACK）

● 每8位字節后都跟一個應答信號。該應答信號為接收方發到I2C總線的低電平。主機產生

一個額外的 相關應答時鐘脈沖信號。

● 尋址匹配的從機必須在接收到每個字節后產生一個ACK應答信號。

● 發送應答信號的設備必須在應答時鐘脈沖期間將SDA拉低，并使其在應答時鐘脈沖高電平的期間保持低電平。

● 主機接收方在從機發出最后一個字節時生成一個無應答（NACK）信號以告知從機結束數據發送。

在這種情況下，主機接收方必須在第九個時鐘脈沖期間使數據線為高表示無應答。主機將產生一個STOP信號或重復 START信號。

● 主機發送START信號后，首先接收的是從機地址字節。第一個字節的前7位是從機地址，第8位是讀 /寫位。當R/W是“1”時，選擇讀操作；是“0”時，選擇寫操作。

● FZH1631地址位為“0111000”。芯片接收到地址位后將其與自身內部的地址進行比較。如果從 主機上接收到的地址與自身的內部地址相匹配，則會在 SDA線上輸出一個應答信號。

5.18、寫操作

5.18.1、字節寫操作

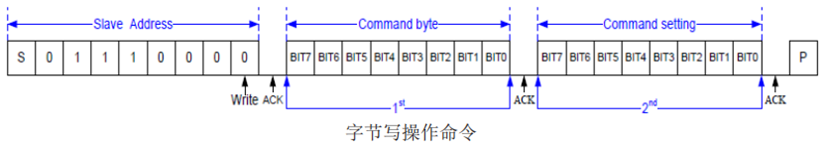

l命令字節

字節寫入操作命令由一個 START信號，一個帶讀/寫位的從機地址，一個命令字節，一個命令設 置字節和一個 STOP信號組成。

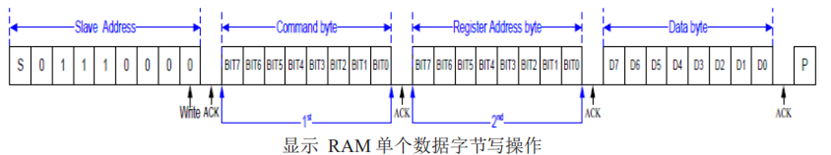

l顯示 RAM單個數據字節

顯示 RAM數據字節寫操作由一個 START信號，一個帶讀/寫位的從機地址，一個命令字節，

一 個有效寄存器地址字節，一個數據字節和一個 STOP信號組成。

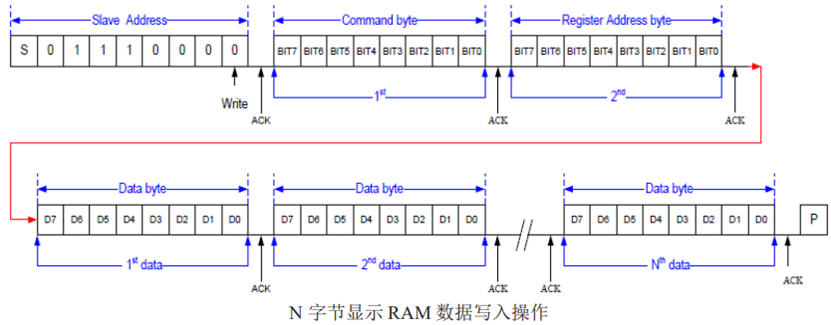

5.18.2、顯示 RAM頁寫入操作

發送 START信號后，一個帶讀/寫位的從機地址被發送至 I2C總線，緊接著一個命令字節和特定 的顯示 RAM寄存器地址，該寄存器地址內容被寫入內部地址指針。接著發送寫入存儲器內的數據， 之后地址指針自動加“1”，因此可以在接收到一個應答信號后對下一個地址進行寫入操作。當內部 地址指針達到顯示 RAM的最大地址時（1/4 duty驅動模式為 09H，1/8 duty驅動模式為 0FH），地址指針變?yōu)?00H。

5.19、顯示 RAM讀操作

● 在此模式下，主機設置從機地址后讀取FZH1631的數據。R/W位（=“0”）之后是一個應答位、命令字節和寫入內部地址指針的寄存器地址字節。當配置完讀操作的起始地址后，另一個START信號和從機地址被發送到I2C總線，緊接著是 R/W位（=“1”）。先發送數據高位。接收到應答信號后地址指針加“1”。意思就是如果芯片在地址為AN+1時發送數據，主機將讀取并識別發送的 新數據字節且地址指針增加到AN+2。當內部地址指針達到顯示RAM的最大地址時（1/4 duty驅動 模式為09H，1/8 duty驅動模式為0FH），地址指針變?yōu)?0H。

● 連續地址的讀周期將繼續，直到主機發送一個 STOP信號。

5.20、命令總結

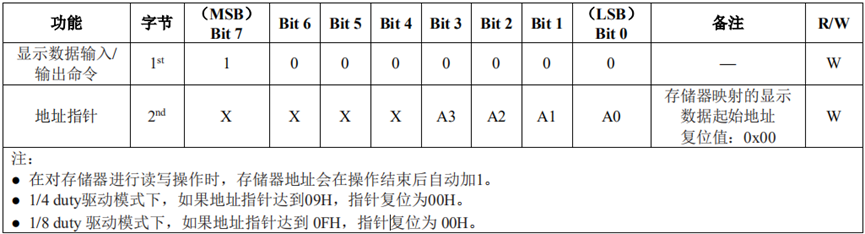

l顯示數據輸入命令

該命令用于 MCU發送數據到 FZH1631的存儲器映射。

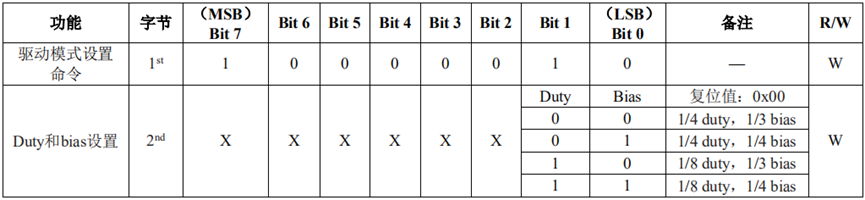

l驅動模式命令

l系統模式命令

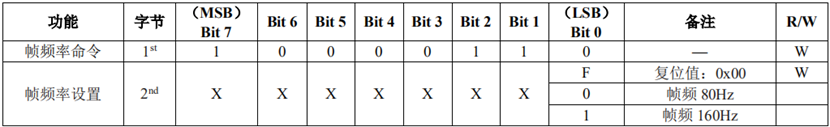

l幀頻率命令

該命令用來選擇幀頻率。

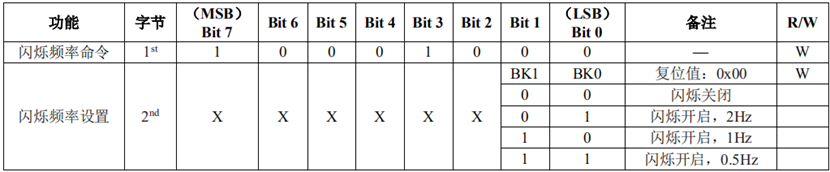

l閃爍頻率命令

該命令用來定義顯示模式的閃爍頻率。

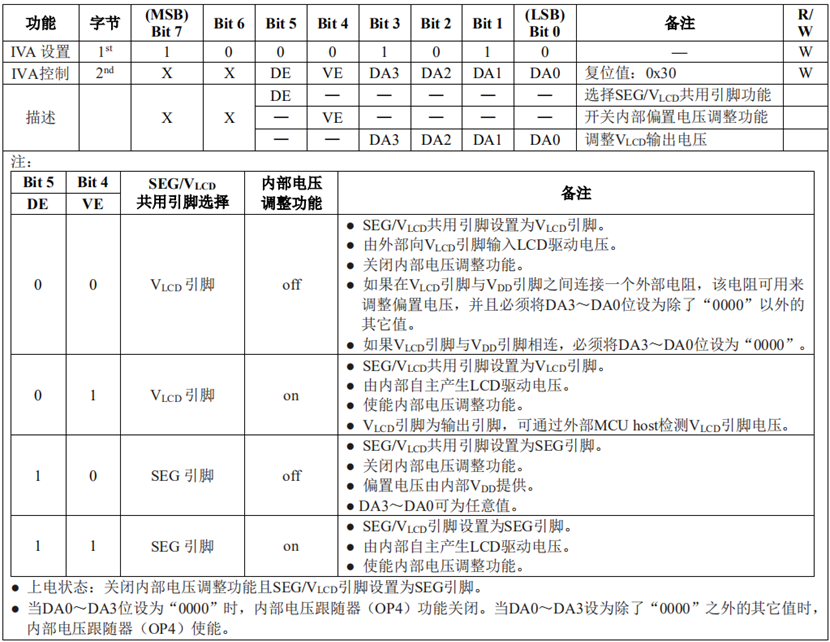

l內部電壓調整（IVA）設置命令

內部電壓（VLCD）通過設置 LCD工作電壓調整命令可提供 16種穩定電壓調整選項。

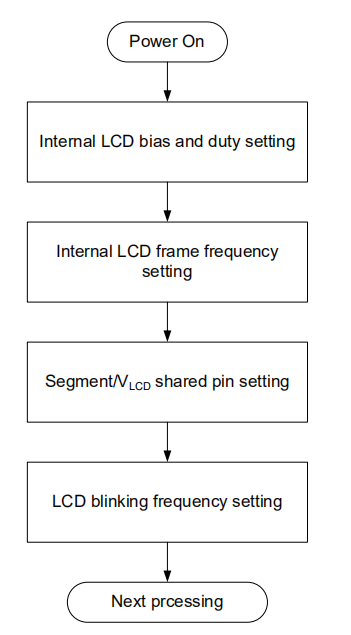

5.21、工作流程圖

訪問程序的流程圖如下所示。

l初始化

l顯示數據讀/寫（地址設置)

l SEG/VLCD共用引腳和內部電壓調整設置

5.21、電源電壓供應順序

●如果 LCD和 VDD引腳單獨供電，則強烈建議遵循供電順序要求。

●如果不遵循電源電壓供應順序的要求，可能會造成故障。

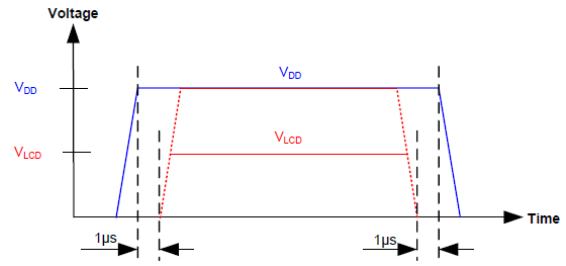

電源電壓供應順序要求：

1. 上電順序：首先開啟邏輯電源電壓 VDD，然后開啟 LCD驅動電壓 VLCD。

2. 關電順序：首先關閉 LCD驅動電壓 VLCD，然后關閉邏輯電源電壓 VDD。

3. 無論 VLCD的電壓是否高于 VDD電壓，電源電壓供應順序必須遵循。

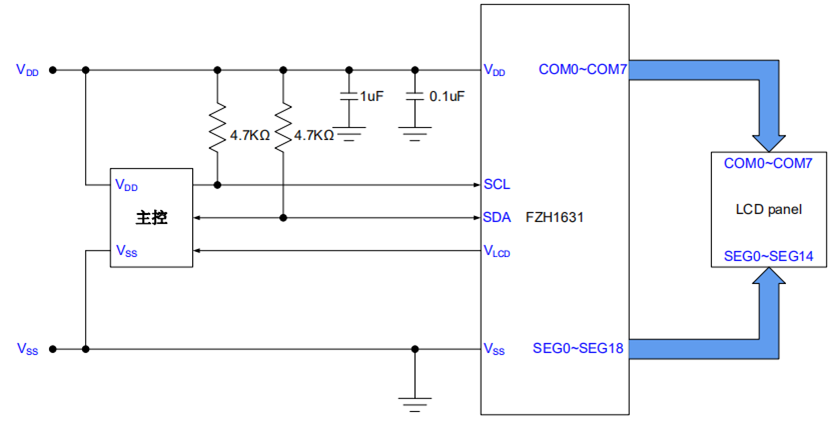

6、典型應用線路與說明

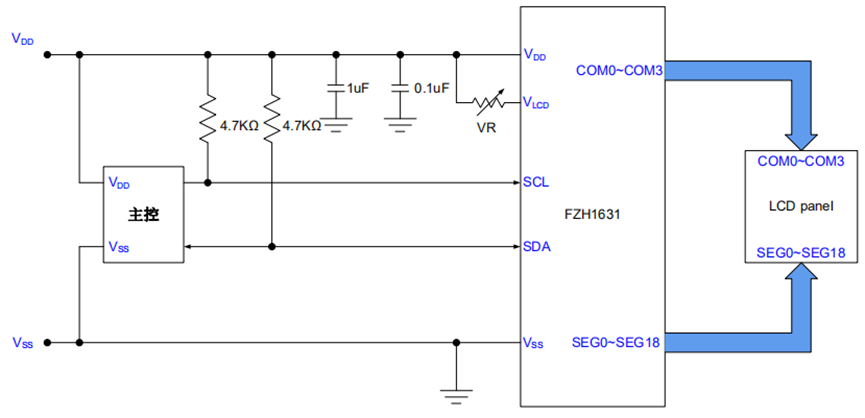

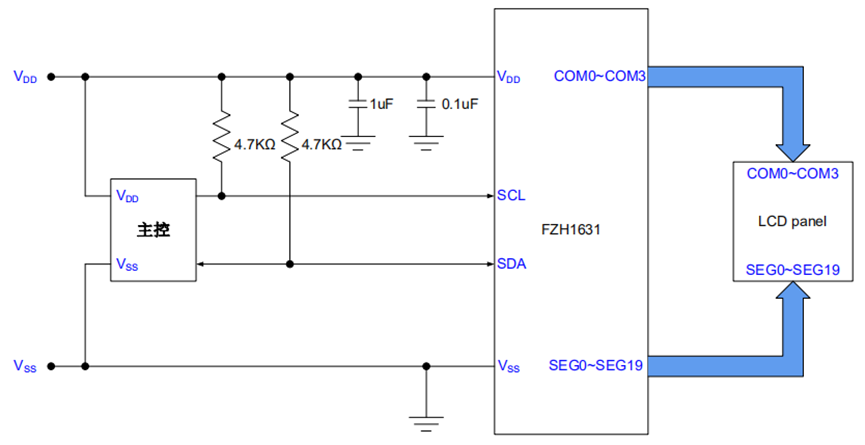

當 SEG/VLCD引腳被設置為 SEG引腳

● 1/4占空比

● 1/8占空比

注：

1. 如果內部VLCD電壓調整功能關閉，偏置電壓由內部VDD提供。

2. 如果內部 VLCD電壓調整功能使能，偏置電壓由內部調整電壓提供，該調整電壓可通過 DA3～DA0位設置。

當 SEG/VLCD引腳被設置為 VLCD引腳

如果內部 VLCD電壓調整功能關閉，VLCD和 VDD引腳之間必須外接電阻來決定偏置電壓大小。

● 1/4占空比

● 1/8占空比

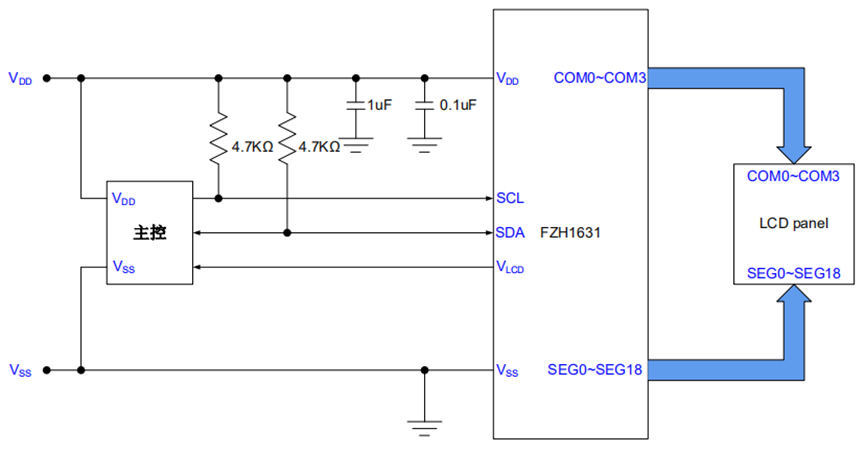

當內部 VLCD電壓調整功能使能，SEG/VLCD共用引腳設置為 VLCD引腳，偏置電壓由內部調整電 壓提供，來自于 VDD電壓，通過 DA3～DA0位設置，此時 VLCD 引腳作為輸出引腳，可通過外部 MCUhost檢測 VLCD引腳的電壓。

● 1/4占空比

● 1/8占空比

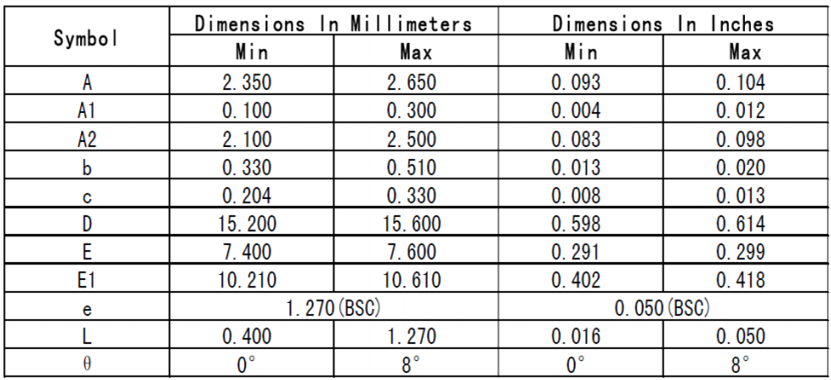

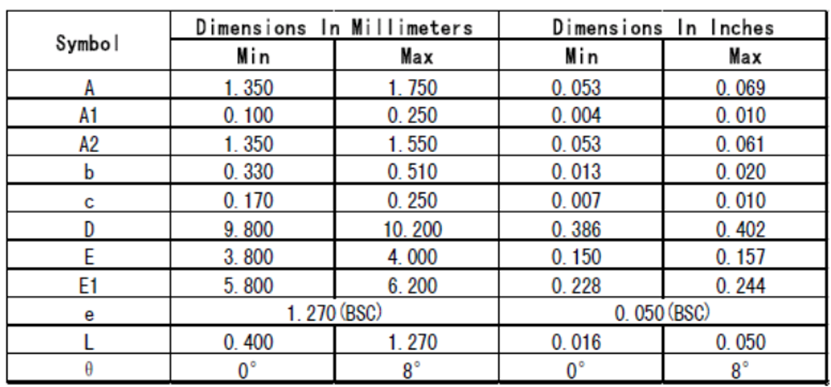

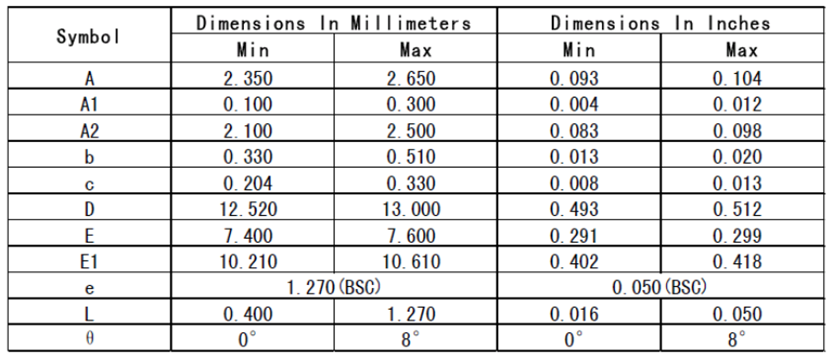

7、封裝尺寸與外形圖

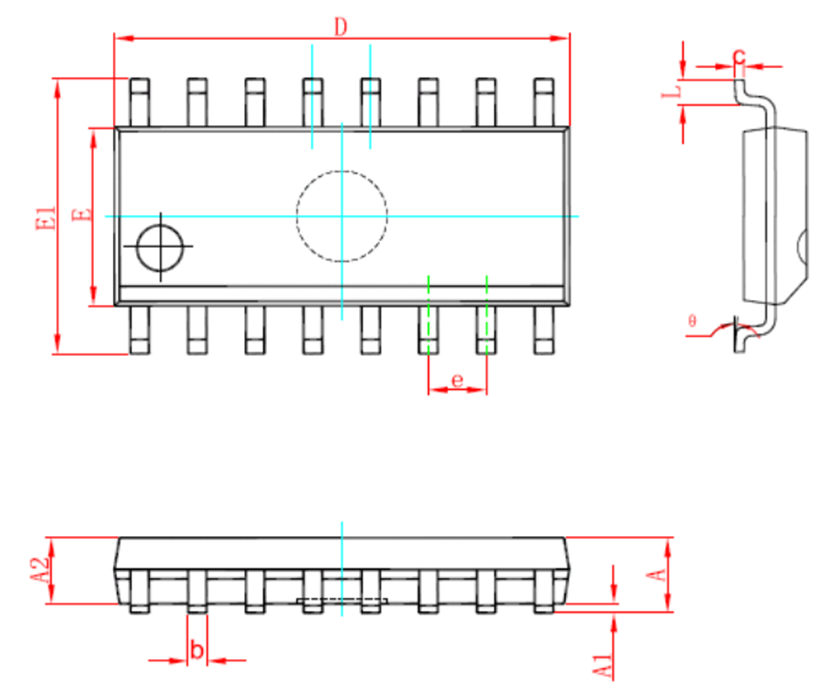

7.1、SOP16外形圖與封裝尺寸

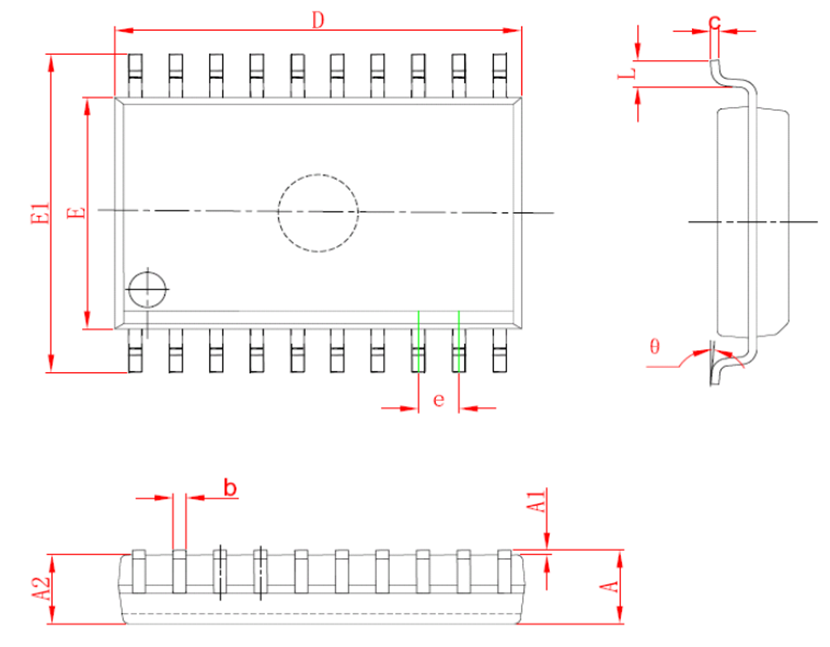

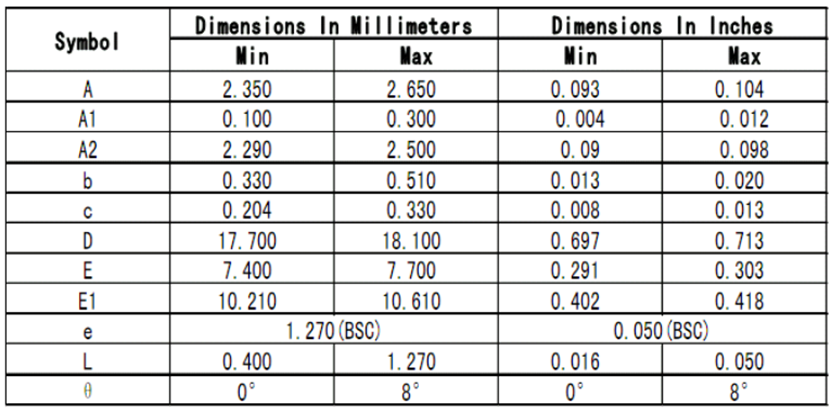

7.2、SOP20外形圖與封裝尺寸

7.3、SOP24外形圖與封裝尺寸

7.4、SOP28外形圖與封裝尺寸
