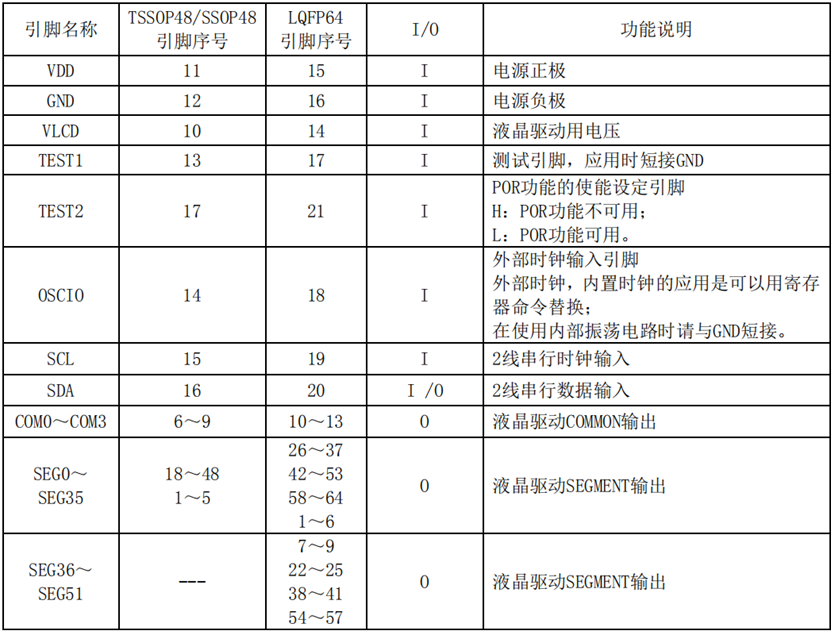

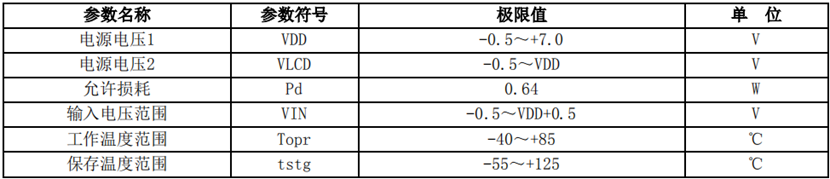

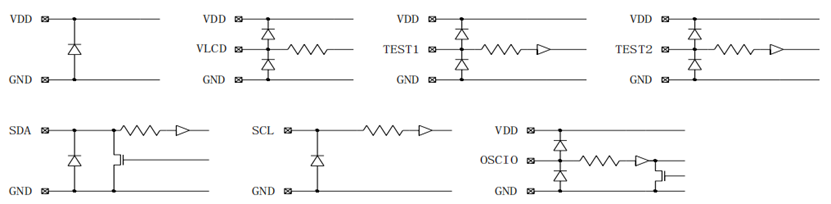

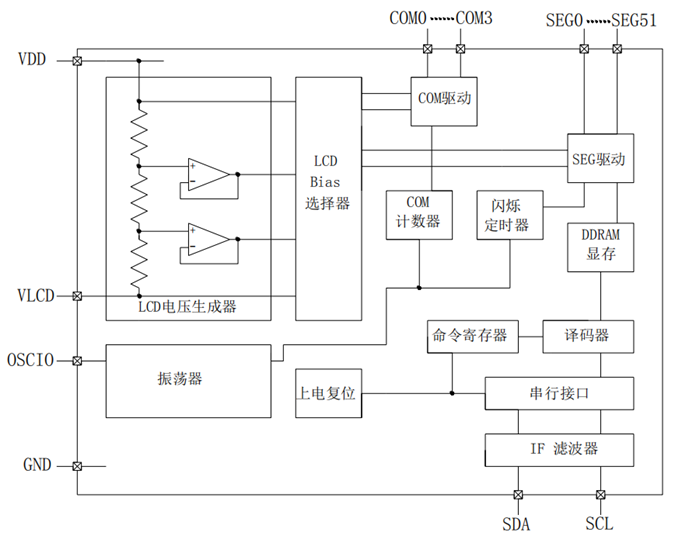

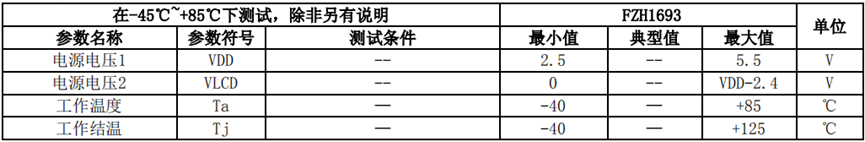

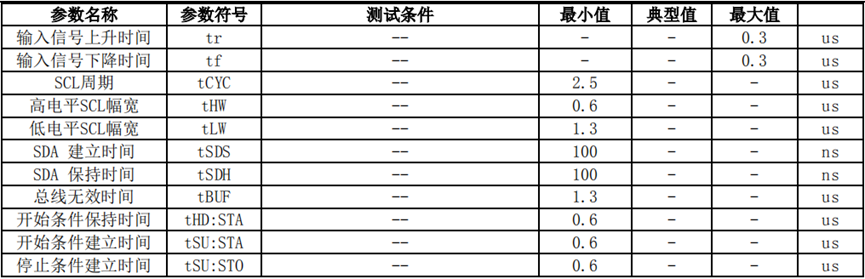

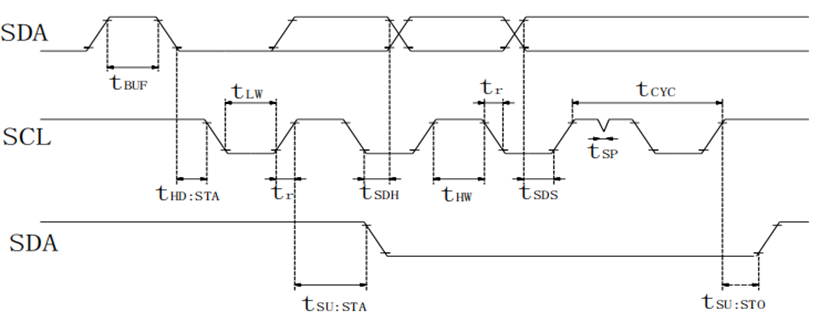

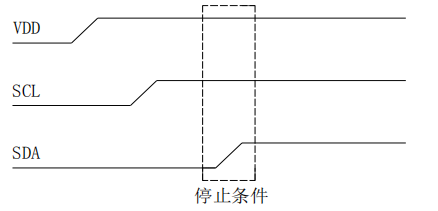

A． 停止條件為了在SCL-H的狀態下，SDA由L變?yōu)镠

B.在 ICSET命令中執行軟復位寄存器。

9.功能說明

9.1.命令/數據的傳送方法

本芯片是由2線串行接口來傳送數據的

在利用2線I/F輸入命令以及數據時必須形成開始條件和停止條件的固有形態發生。

本芯片在輸入命令或顯示數據時，必須按照以下步驟：

（1）形成開始條件

（2）發送Slave Address

（3）命令，顯示數據的傳送

（4）形成停止條件

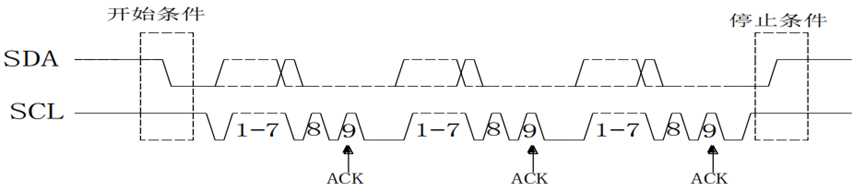

9.2. ACK信號

進行數據傳輸時，必須有ACK信號。傳送的數據是由8bit為單位組成的，8bit數據傳送傳送后返回ACK信號。

8bit數據(Slave Address，Command，Display Data)傳送后，在SCL(第8個)信號下降時SDA數據線，輸 出“L”信號。然后第9個信號下降時輸出停止。

但是，輸出時為了NMOS開路的形式，H電平不輸出。

在不需要ACK信號時，從SCL信號的第8個信號下降到第9個信號的下降為止請輸入“L”。

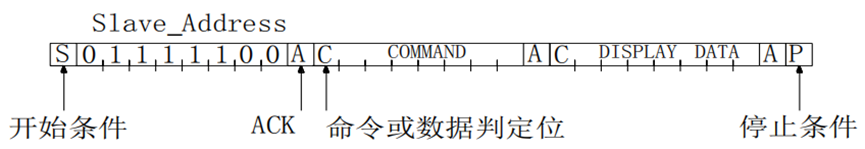

9.3. Command的傳送方法

開始條件生成后，輸入Slave Address(0111 1100)。輸入Slave Address后，必須輸入1byte的命令。命 令的MSB位是判斷下一組數據是命令還是顯示數據（即MSB位是Command或Display Data的判定位）。

Command或Display Data的判定位只有為“1”,才有可能輸入后續的命令；

Command或Display Data的判定位只有為“0”,才有可能輸入后續的顯示數據。

?

在輸入顯示數據的狀態時，就不能進行命令的輸入。如果想再次輸入命令的話，需要再次生成開始條件。 在命令傳送的過程中，輸入開始條件或停止條件時傳送的命令就會被取消的，傳送過程中輸入開始條件， 下一個Slave Address輸入后轉換為命令輸入狀態。

*開始條件生成后，請先傳送Slave Address數據，最初傳送的Slave Address數據沒有被識別時，ACK信 號將不返回，后續傳送的數據將不能接收到，在數據接收被拒絕的狀態時，將再次回復到輸入開始條件。

9.4.顯示數據(Display Data)的寫入和傳送方法

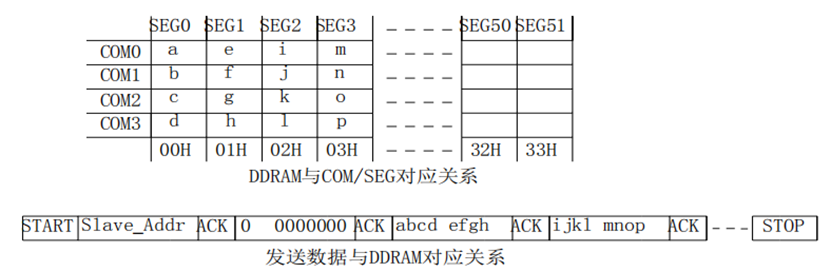

本LS1內置了容量為52X4=208bit的顯示數據RAM(DDRAM)。寫入顯示數據以及DDRAM數據與之相對應的地址的顯示對應關系如下圖所示。

2進制8bit的數據寫入DDRAM，寫入?yún)^(qū)域是由ADDSET命令來指定，每4bit數據的地址會自動增加，因此，用 發送連續數據的方法可以將數據持續寫入DDRAM中。

寫入DDRAM的數據每4bit寫一次，因此，如果沒有等待ACK信號動作的話寫入數據的工作就結束了。

9.5.振蕩電路

振蕩電路或外部提供的時鐘信號來產生內部動作及液晶顯示動作所必須的時序，此芯片的振蕩電路是 內置的。內置振蕩電路工作時OSCIO引腳與GND引腳短路。

*外部提供時鐘信號時，用ICSET命令來切換，并由OSCIO引腳輸入外部的時鐘信號。

9.6.液晶顯示屏驅動電壓

此芯片內置了Buffer Amp后可以實現低功耗的驅動液晶顯示，可以使用命令生成相應的液晶驅動電壓。

* 1/3Bias，1/2Bias的設定是由MODESET命令來設置。

** Line, Frame翻轉模式是由DISCTL命令來設置。

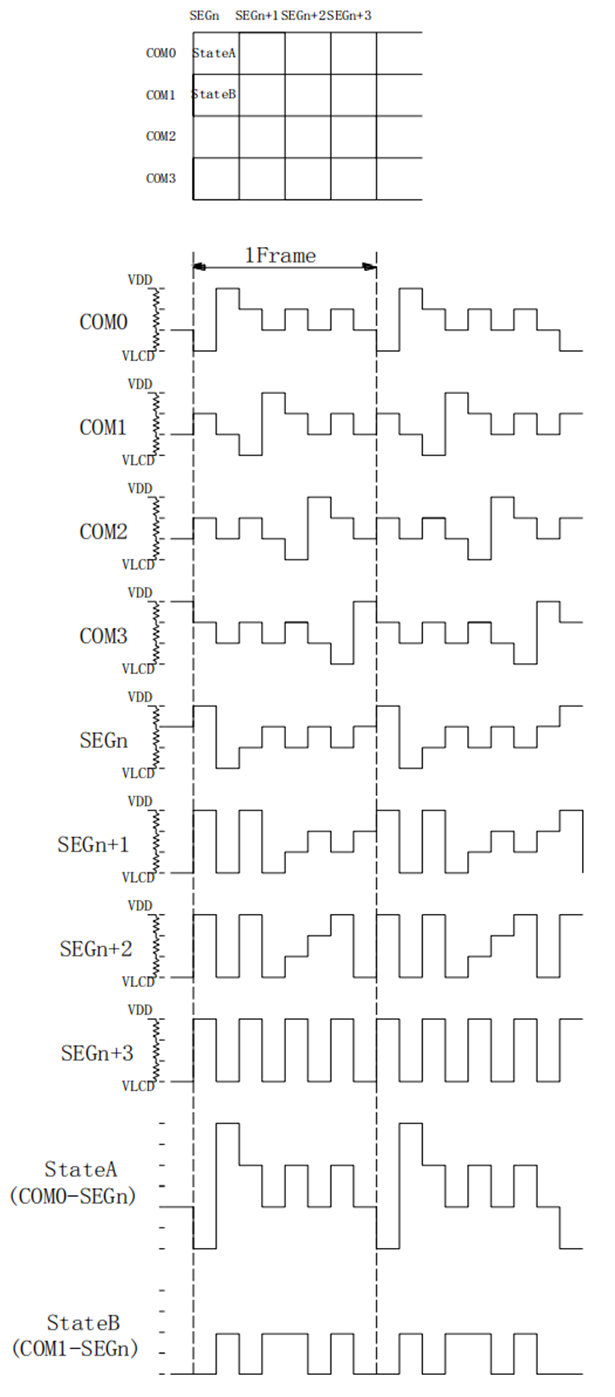

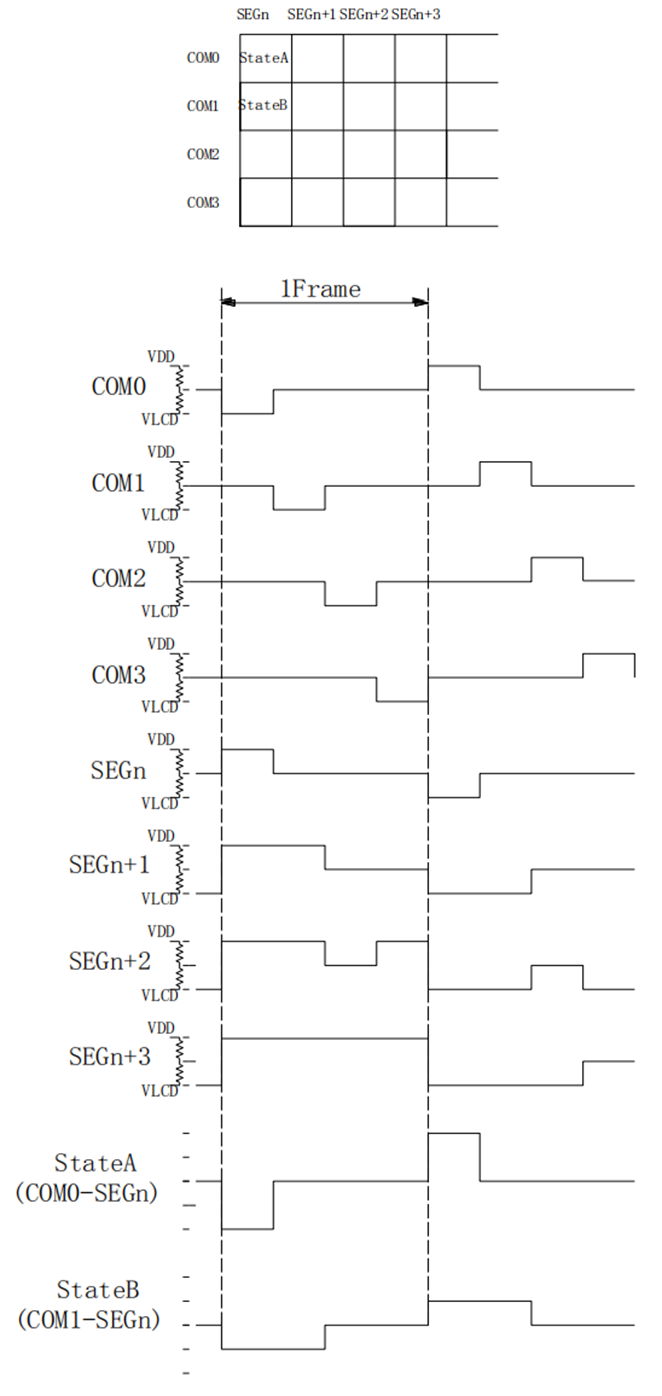

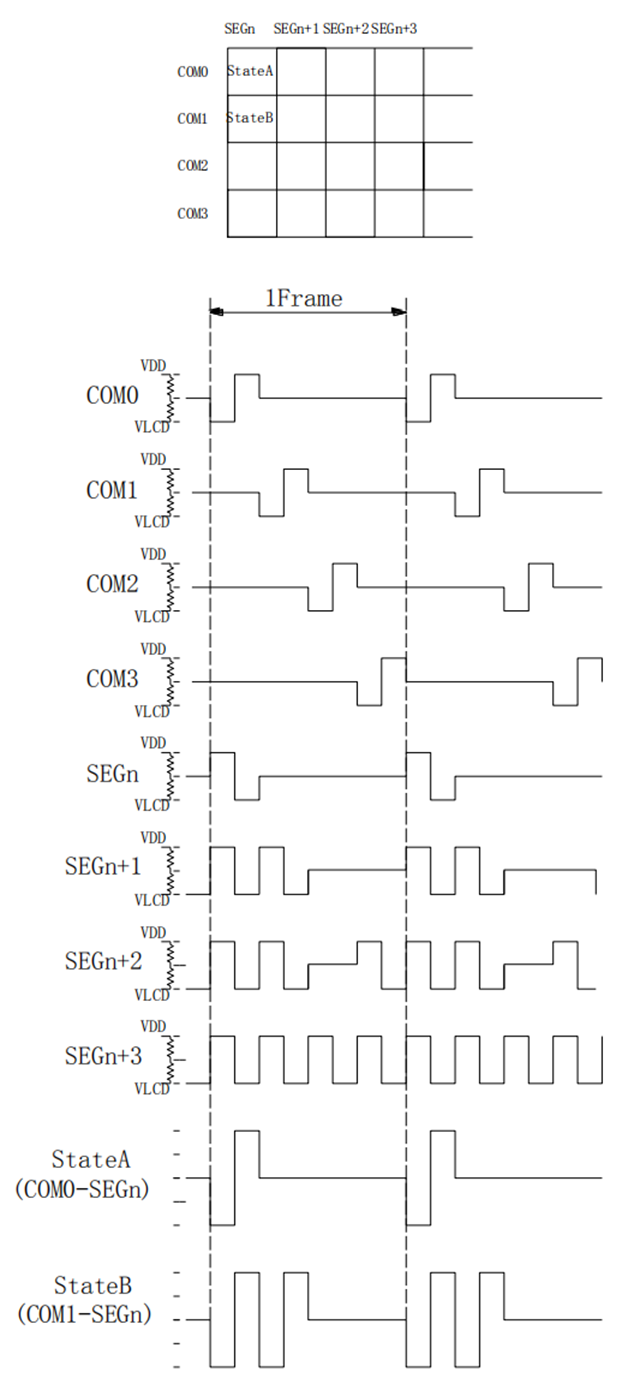

（1）1/3Bias, Line翻轉的液晶驅波形

（2）1/3Bias, Frame翻轉的液晶驅波形

（3）1/2Bias, Line翻轉的液晶驅波形

（4）1/2Bias, Frame翻轉的液晶驅波形

9.7.閃爍定時器

此芯片搭載了顯示閃爍功能。

閃爍模式的設定是由BLKCTL命令來設置的。根據在內部振蕩電路使用時的根據Fclk特性來調整閃爍的 周期，F(xiàn)clk的特性請參照振蕩特性。

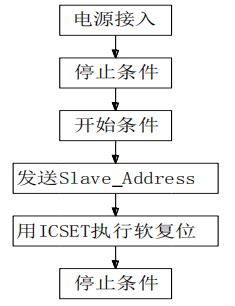

9.8.初始化順序

接入電源后請執行以下的步驟，以本芯片進行Reset初始狀態。

*電源接入后，到執行完初始化順序為止的各寄存器值，DDRAM地址是隨機的。

9.9.復位初始狀態

軟復位執行后的Reset的初始狀態如下：

（1） 顯示是關閉狀態；

（2） 初始化DDRAM的地址(DDRAM中的數據不初始化)；

（3） 寄存器的初始值在命令詳細說明中有詳述。

10. Command命令詳述

此芯片的所有命令都是8bit

D7(MSB)是命令或者數據的判定位。詳細的說明請參考2線串行接口命令和數據的傳送方法。

當C=0時，下一個Byte(D7-D0)是寫入DDRAM數據；當C=1時，下一個Byte(D7-D0)是命令。

10.1.顯示控制命令DISCTL

（1）節電模式Power save modeFR的設定

工作電流大小順序：Nomal mode＞ Power save mode1＞Power save mode2＞Power save mode3

（2）設置液晶驅動波形

（3）節電模式Power save mode SR的設定

工作電流大小順序：Power save mode1＜ Power save mode2＜ Normal mode＜High power mode

參考電流數據

上述的消耗電流數據是參考值，其真實數值與負載有關。

注意：對于Power save mode FR、液晶驅動波形、Power save mode SR的設定主要是對以下畫質有影響， 請根據搭載本芯片的液晶屏的消耗電流以及顯示畫質來選擇最合適的值。

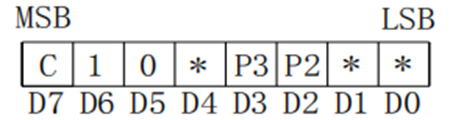

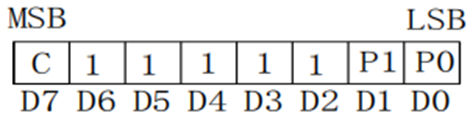

10.2.模式設置命令MODESET

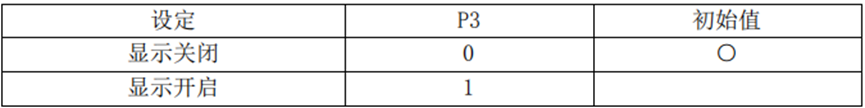

（1）設置顯示的開關

顯示關閉：與DDRAM內容無關，顯示關閉命令寫入之后，SEG，COM的輸出全部停止。當輸入顯示開啟后， 顯示關閉模式中止。

顯示開啟：COM,SEG輸出變?yōu)橛行?，從DDRAM到液晶顯示的讀出動作開始。

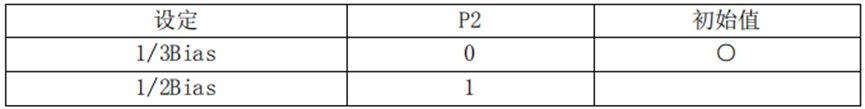

（2）設置Bias

根據Bias的設定SEG/COM的輸出波形，請參照液晶驅動波形例圖。

10.3.芯片設置命令I(lǐng)CSET

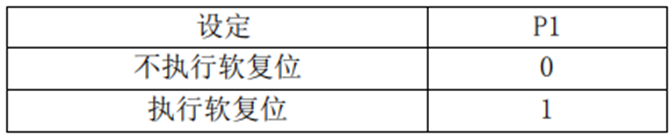

（1）軟復位設定

軟復位命令執行時，將本芯片復位為初始狀態。

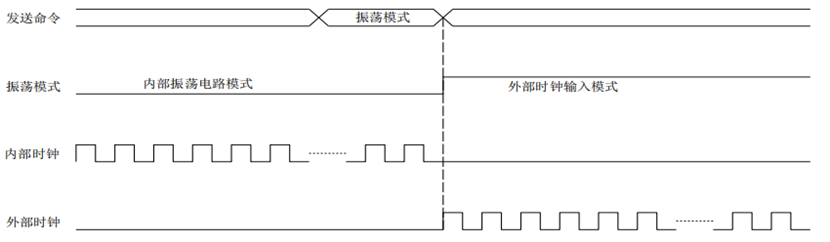

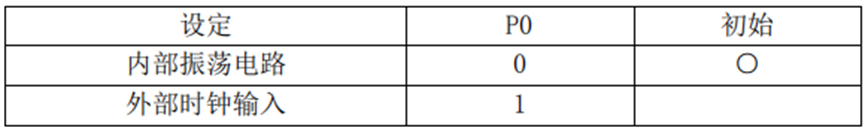

（2）振蕩模式設定

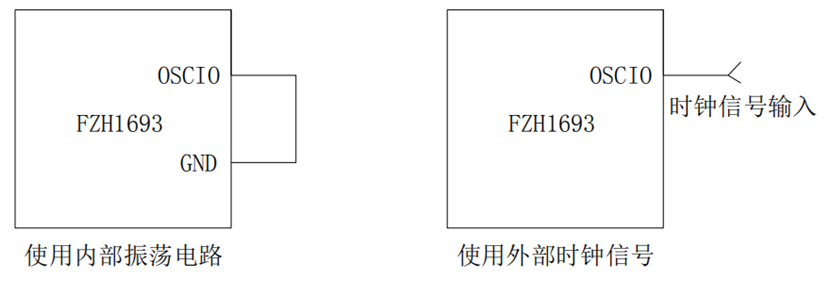

當設定為內置振蕩電路時，請將OSCIO接GND；

當設定為外部時鐘輸入時，請向OSCIO輸入外部時鐘信號。

10.4.閃爍控制命令BLKCTL

閃爍模式設定

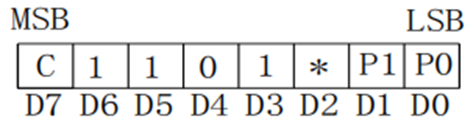

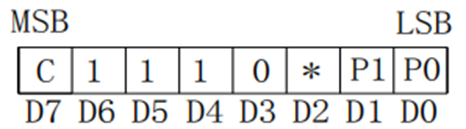

10.5.全屏控制命令A(yù)PCTL

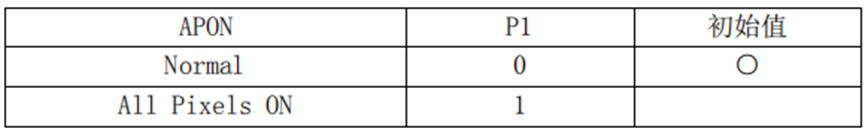

（1）設定全屏點亮

（2）設定全屏關閉

APON全屏點亮/APOFF全屏關閉與DDRAM的內容無關。

APON/APOFF命令是僅在顯示打開時有效。DDRAM中的內容是不變化的。

注意：當P1,P0同時為1時，優先選擇APOFF。

10.6.顯存地址設置命令A(yù)DSET

根據P[4:0]指定的地址數據來設定地址計數器，可以設定的地址范圍是00000-10011。不允許設定上述 以外的值（如果設定的話，地址將當作0來設定）。ICSET命令是僅僅設定地址的MSB(0/1)位，不設定地址，地址設定請輸入ADSET。

11.對比度調整功能

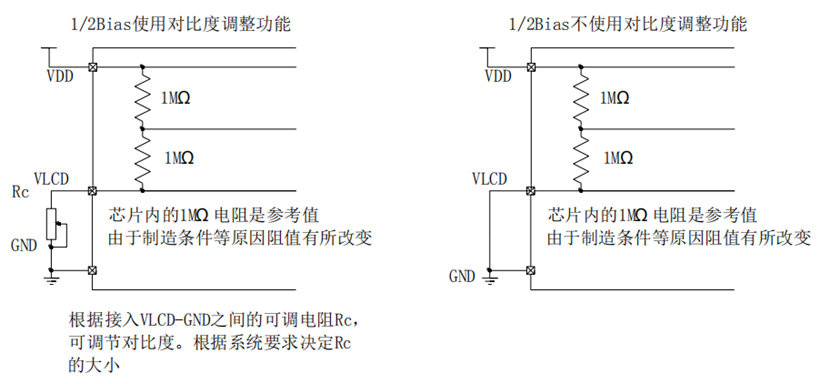

當使用對比度調整功能時，在VLCD和GND之間接可調電阻Rc，通過調節Rc的大小來調節LCD顯示屏的對 比度。

當不使用對比度調整功能時，VLCD與GND直接短接。

接線方式如下圖：

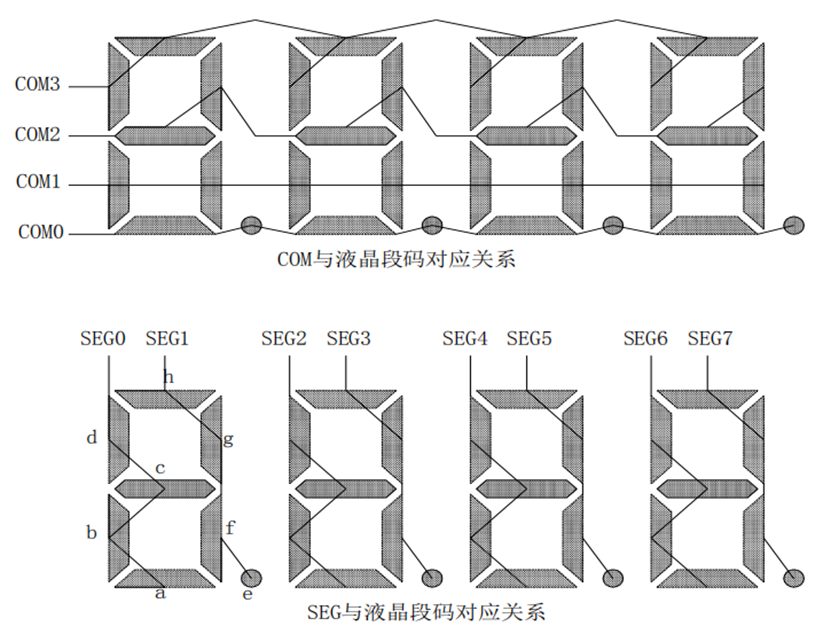

12. DDRAM數據、SEG/COM、液晶屏段碼對應關系

13.發送指令順序示例

13.1.一般發送指令順序

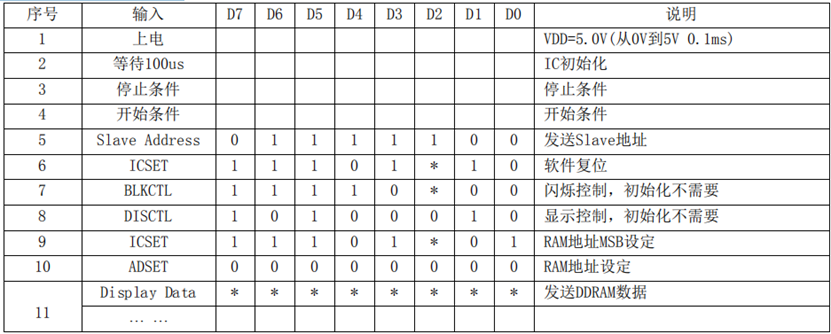

13.2.初始化順序

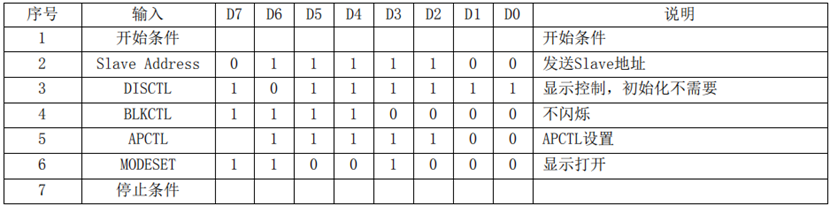

13.3.顯示打開順序

13.4. DDRAM數據寫入順序

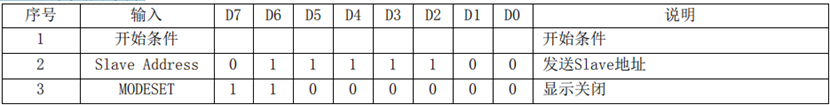

13.5.顯示關閉順序

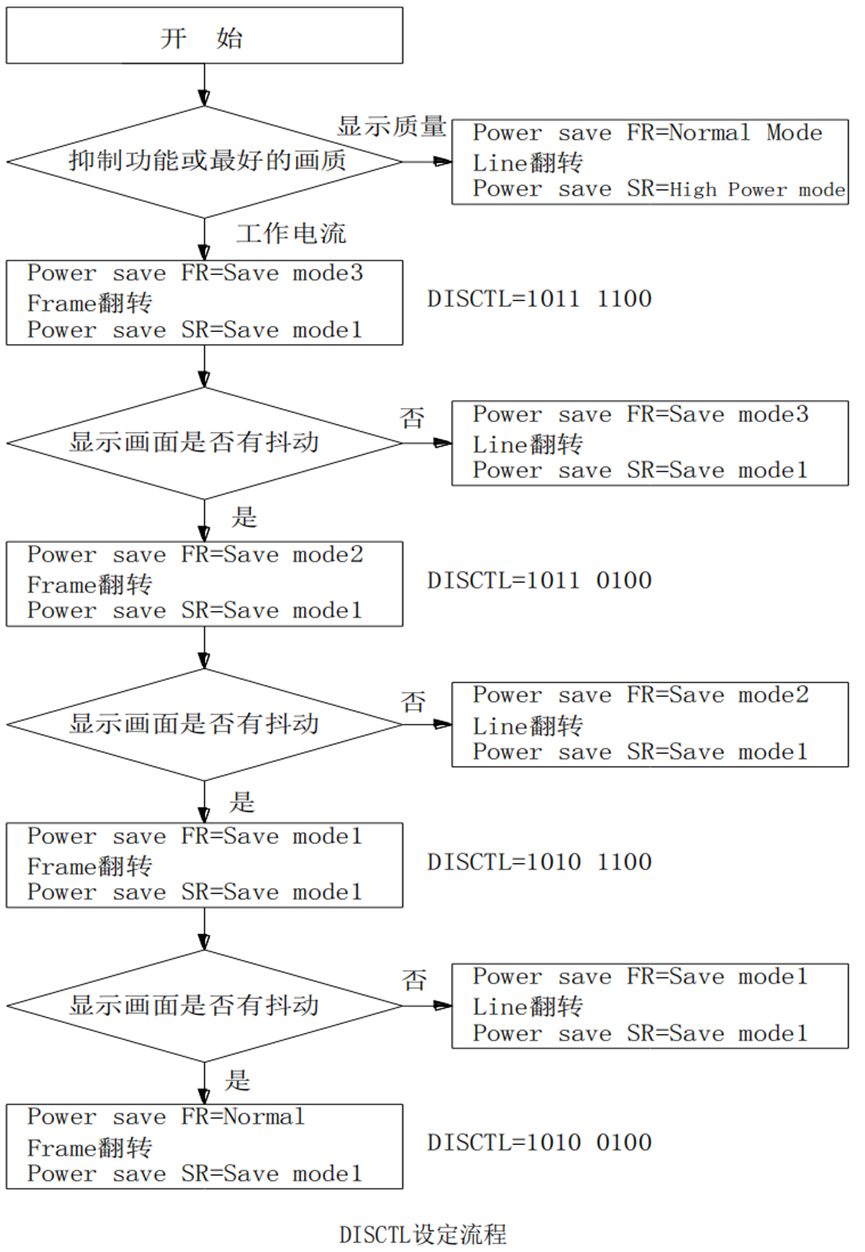

13.6. DISCTL設定流程

14.應用案例

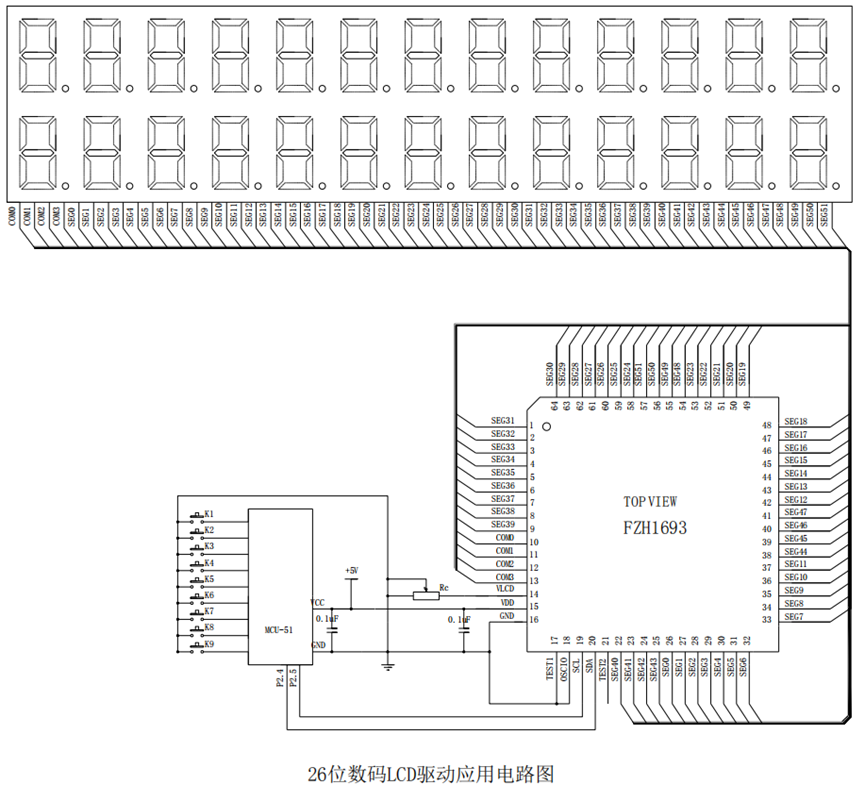

14.1.應用電路圖

注意事項：

（1） VLCD對GND接可調電阻Rc，是用來調節LCD的顯示對比度。其阻值由實際應用要求決定的。

（2） 在使用內部振蕩電路時，OSCIO要短接GND；使用外部時鐘時，OSCIO接外部時鐘。

（3） TEST1必須接GND。

（4） VDD-GND的0.1uF電容，盡量靠近VDD。

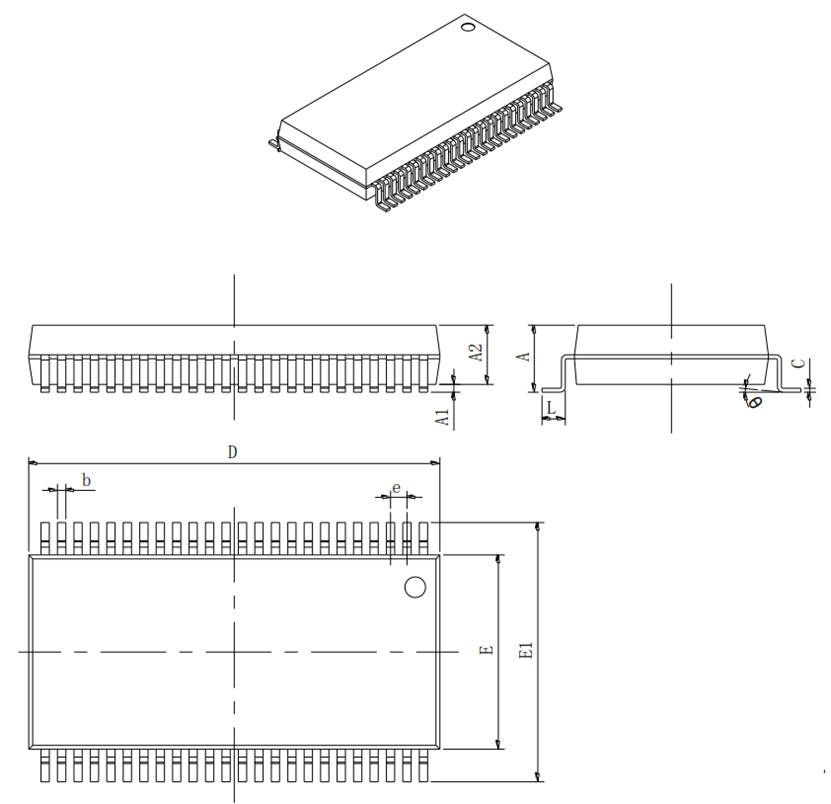

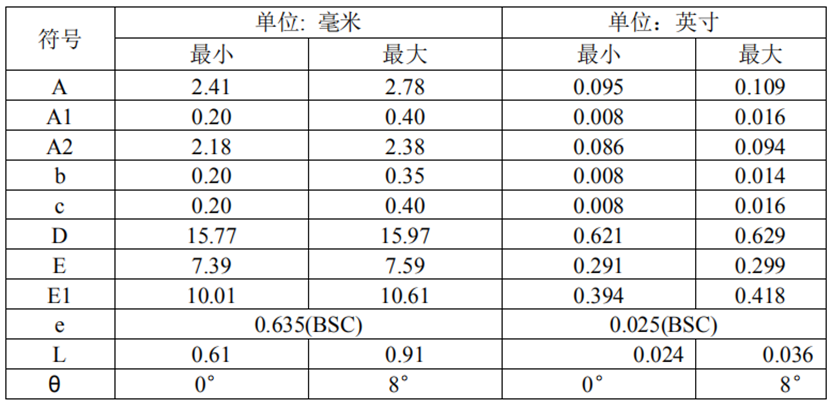

15.2. SSOP48

15.3. LQFP64（0707）（參考）

All specs and applications shown above subject to change without prior notice.

(以上電路及規格僅供參考，如本公司進行修正，恕不另行通知)
