集成電路制造中常用濕法清洗和腐蝕工藝介紹

深圳市賽姆烯金科技有限公司 ? 來源:芯禾葉帶你看芯片 ? 2026-01-23 16:03 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

以下文章來源于芯禾葉帶你看芯片,作者花茶

濕法工藝在集成電路中的應用

一、概述

集成電路濕法工藝是指在集成電路制造過程中,通過化學藥液對硅片表面進行處理的一類關鍵技術,主要包括濕法清洗、化學機械拋光、無應力拋光和電鍍四大類。這些工藝貫穿于芯片制造的多個關鍵環節,直接影響器件性能與良率。

濕法清洗是其中基礎且關鍵的工藝,它根據不同工藝階段的污染特點,采用特定配比的化學液和去離子水,對硅片表面進行精細化清洗,以去除制造過程中殘留的顆粒、自然氧化層、有機物、金屬雜質、犧牲層及拋光殘留物等。隨著集成電路技術節點不斷微縮,清洗工藝面臨更高要求:一方面需有效清除納米級顆粒與微量污染物,另一方面必須嚴格控制清洗過程對硅片表面及結構的損傷。以65 nm技術節點為例,ITRS要求清洗后單個晶圓表面粒徑大于32.5 nm的顆粒數量少于80個,柵氧化層表面的金屬原子含量低于5.0×10?個,其他區域金屬原子低于1.0×101?個,表面碳含量不超過1.2×1013個;同時,清洗過程中單晶硅與氧化硅的材料損失需控制在0.05 nm以內,這對清洗工藝的選擇與控制提出了極精密的要求。

化學機械拋光是一種將化學腐蝕與機械研磨相結合的表面平坦化工藝,通過研磨頭施加機械壓力,同時利用研磨液中化學成分與硅片表面材料反應,協同實現全局平坦化,是目前主流的高精度拋光技術。無應力拋光則基于電化學原理,通過拋光液與硅片表面的銅層在電場作用下發生反應,選擇性地去除多余銅膜。該工藝僅通過電化學作用實現材料去除,避免了機械應力,尤其適用于低k及超低k介質等脆弱材料在銅互連結構平坦化過程中的工藝需求,能有效減少機械損傷和介質層塌陷等問題。電鍍工藝則利用電化學沉積原理,在硅片表面沉積金屬層,用于形成互連線、通孔填充等結構。本文對集成電路制造中常用的幾種濕法清洗和腐蝕工藝進行重點介紹。

二、濕法工藝

1.柵氧化前清洗工藝

在先進的CMOS工藝中,柵氧層是整個工藝流程的核心,對CMOS器件的可靠性起著決定性作用。因此,柵氧化工藝對硅片表面的潔凈度和平整性提出了極高的要求。柵氧清洗工藝作為柵氧化前的關鍵預處理步驟,其主要功能在于去除硅片表面的自然氧化層、微量金屬污染物以及各類表面雜質,從而為后續熱氧化生長高質量柵氧化層提供潔凈且平整的表面基礎。在濕法柵氧清洗工藝中,化學試劑直接與硅片表面接觸,因此清洗后表面的潔凈度及清洗過程對硅片表面的損傷程度,直接關系到最終器件的性能表現。盡管清洗技術持續進步,但無論工藝多么先進,都難以完全清除所有污染物,也無法徹底避免引入新雜質的風險。因此,除了不斷提升化學試劑的純度外,各種技術手段的核心目標均在于增強對污染物的去除能力,將雜質濃度降至更低水平,進而提升CMOS器件的良率、性能及可靠性。

常見的柵氧清洗工藝配置如表所示,主要通過SPM(硫酸-過氧化氫混合物)、DHF(稀釋氫氟酸)、SC1(氨水-過氧化氫-水溶液)和SC2(鹽酸-過氧化氫-水溶液)等化學溶液的組合使用,分別完成對有機物、自然氧化層、顆粒污染物及金屬離子的清除。在工藝中引入臭氧(O3)可進一步改善清洗效果:利用O3降低有機物和重金屬含量,有效抑制金屬離子和顆粒在表面的再吸附,并能預防水痕形成與自然氧化層的再生,從而顯著增強柵氧清洗的表面預處理能力,最終提升柵氧化層的品質。

柵氧化前濕法清洗工藝配置


2.RCA清洗

RCA清洗是用于晶圓清洗的首選工藝方法,也是目前業界廣泛采用的工藝方法,能有效去除晶圓在芯片制造過程中引入的各種有機物、金屬、氧化物、顆粒等沾污。RCA清洗工藝在集成電路制造工藝中的分布如圖所示,可廣泛應用于集成電路制造工藝過程中來料清洗、氧化前清洗、擴散前清洗和柵氧化前清洗等濕法工藝。RCA清洗工藝配置如表所示。

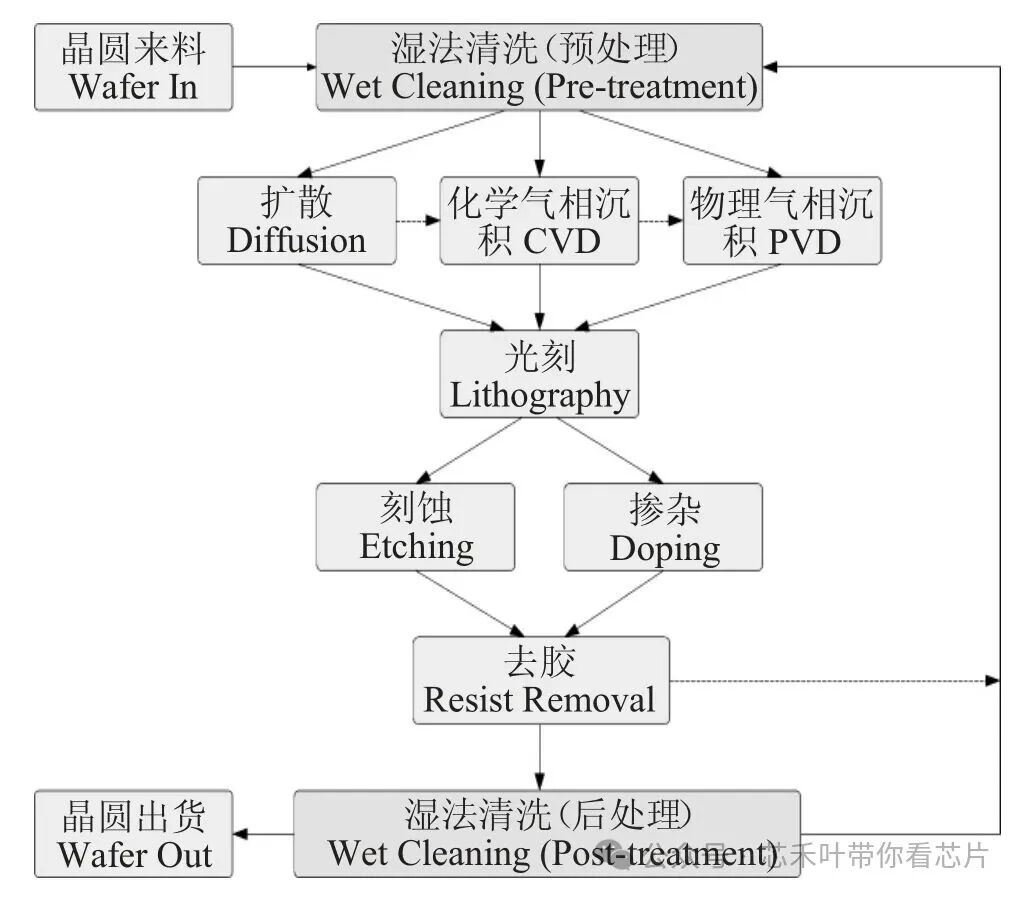

RCA濕法清洗工藝分布示意圖

3.濕法去膠工藝

經過刻蝕或者離子注入之后,不再需要光刻膠作為保護層,因此需將光刻膠從硅片的表面除去,這一步驟簡稱為去膠。在集成電路工藝中,去膠的方法包括濕法去膠和干法去膠。干法去膠是利用等離子體將光刻膠去除,濕法去膠是通過化學液將光刻膠去除。相對于濕法去膠,干法去膠的效果更好,但是由于干法去膠存在反應殘留物的沾污問題,因此干法去膠與濕法去膠經常搭配使用。在濕法去膠中又分為有機溶劑去膠和無機溶劑去膠。使用有機溶劑去膠,主要是使光刻膠溶于有機溶劑中,從而達到去膠的目的。有機溶劑去膠中使用的溶劑主要有丙酮和芳香族的有機溶劑。

無機溶液去膠的原理是利用光刻膠本身也是有機物的特點(主要由碳和氫等元素構成的化合物),通過使用一些無機溶劑(如硫酸和雙氧水等),將光刻膠中的碳元素氧化成為二氧化碳,如此可將光刻膠從硅片的表面除去。表展示了一種無機濕法去膠工藝配置,其中配置了兩組SPM工藝單元,利用H2SO4和H2O2的強氧化性實現去膠目的。在SPM單元后配置了SC1單元,主要作用是去除少量的有機沾污和顆粒。缺點是可能會引起晶圓表面的金屬沾污和增加表面的微粗糙度。通過降低NH4OH濃度可以限制晶圓表面的腐蝕從而降低晶圓表面的微粗糙度,降低NH4OH和H2O2的濃度還可以提高對于顆粒的去除效果。目前,該去膠工藝主要用于SDG、POLY及SD注入后的去膠清洗(即干法去膠后表面的膠絲和聚合物清洗)。

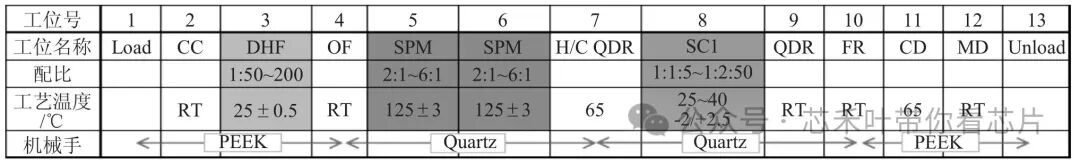

濕法去膠工藝配置


4.濕法氮化硅腐蝕

在集成電路制造中,局部氧化(LOCOS)、淺槽隔離(STI)和自對準接觸結構制作方面,氮化硅(Si3N4)被廣泛用作掩蔽層材料。氮化硅膜作為硅基板氧化時的阻擋層,起到隔離器件的作用(氮化硅膜上的氧化速率較硅基板上氧化速率慢得多)。在器件隔離形成后需要將氮化硅膜完全腐蝕掉,否則會影響后續的氧化工序而導致整個器件失效。

這層氮化硅掩蔽層要用熱磷酸(H3PO4)進行濕法化學剝離。磷酸槽始終維持在160℃左右并對露出的氧化硅具有高選擇比。用熱磷酸去除氮化硅是難以控制的,通過使用檢控樣片來進行定時操作(沒有終點檢測)。在氮化硅表面常常會形成一層氮氧化硅,因此在去除氮化硅之前,需要在HF槽中進行短時間的處理。如果這一層氮氧化硅未被去除,即不能均勻地去除氮化硅,在氮化硅濕法腐蝕工藝前配置DHF單元去除氮氧化硅。

濕法氮化硅薄膜腐蝕工藝中H3PO4作為催化劑,H2O作為主要反應物,化學反應式為Si3N4+H2O←→3SiO2+4NH3。氮化硅濕法腐蝕的工藝配置如表所示。

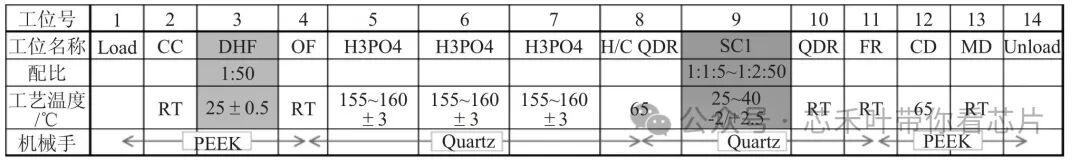

氮化硅濕法腐蝕工藝配置


5.化學機械拋光

化學機械拋光是一項結合化學腐蝕與機械研磨的表面全局平坦化技術,主要用于介質層(如氧化硅)和金屬互連層(如銅、鎢)的拋光。CMP過程涉及三個核心要素:拋光液、拋光墊和工藝參數。拋光液中的化學成分(如氧化劑、絡合劑)與晶圓表面材料發生反應,形成易于去除的軟質層,再通過拋光墊的機械摩擦將其剝離,從而實現納米級平整表面。CMP的關鍵在于實現不同材料間的選擇性拋光,例如在銅互連工藝中需依次拋光銅、阻擋層(Ta/TaN)和介質層,同時避免出現凹陷、侵蝕和殘留顆粒等缺陷。工藝后表面粗糙度通常要求Ra < 1 nm,平坦度誤差在納米范圍內。當前CMP技術正向低壓力拋光、無磨料拋光及電化學機械拋光等方向發展,以應對低k介質、高深寬比結構及三維集成等新挑戰,提升工藝兼容性與可靠性。

6.無應力拋光

無應力拋光是一種基于電化學原理的表面平坦化技術,特別適用于銅互連結構的后道平坦化。該工藝將晶圓作為陽極浸入含特殊電解質的拋光液中,在電場作用下銅表面發生可控的陽極溶解反應,優先溶解表面微觀凸起,從而實現選擇性平坦化。由于整個過程無機械外力介入,可有效避免傳統CMP工藝中因機械應力導致的低k介質層損傷、圖形塌陷和微裂紋等問題,尤其適用于高深寬比結構和脆弱材料的平坦化需求。無應力拋光的關鍵在于優化電解液配方(如調節pH值、添加劑類型)和控制電場分布均勻性,以實現高平整度、低粗糙度的表面,同時保持高材料去除率。目前該技術仍在進一步發展中,研究方向包括與CMP的工藝集成、多層金屬結構的適應性改進等,以滿足先進制程中對材料兼容性和可靠性的嚴苛要求。

三、結語

半導體制造工藝中,濕法工藝作為貫穿襯底加工、晶圓制造封裝測試全過程的核心環節,其工序占比已達25%以上,對整個制造流程的良品率影響超過40%。這一重要地位源于濕法工藝在晶圓表面處理、污染物去除、薄膜沉積及結構成型等方面不可替代的作用。隨著集成電路技術節點不斷微縮,工藝線寬持續收縮,對濕法工藝的精確度、選擇性和均勻性提出了更高的要求。

光刻機、刻蝕機等核心工藝設備相比,半導體濕法設備展現出更強的定制化特性。設備需根據具體工藝需求(如清洗、腐蝕、拋光、電鍍等)和材料體系(如硅、化合物半導體、新型金屬互連材料等)進行針對性設計,尤其在化學液配方、溫度控制、流體動力學及防污染等方面具有高度專業性。當前,濕法設備正朝著更高精度、更低損傷、更優均勻性和綠色環保的方向發展。

隨著摩爾定律向縱深演進,工藝線寬向亞納米級邁進,濕法設備制造技術將持續升級。設備需應對更高深寬比結構的清洗難題、更低k值材料的無損處理、以及新型三維集成結構的表面處理挑戰。與此同時,新興的異構集成、先進封裝及第三代半導體制造等領域也為濕法工藝帶來新的發展機遇。因此,半導體濕法設備市場前景廣闊,預計將在高純度化學品管理、超精細工藝控制、自動化與智能化集成等方面迎來新一輪技術突破與市場增長。
