前文回顧：AP應用文檔——提升揚聲器異音檢測標準（二）

異音響度結果

上文討論的異音檢測方法存在一個問題：即，雖然這些方法擅長辨別良品和不良品之間的差異，但是并不能說明這些異音由真人聽上去的大小。例如，圖10.顯示了針對一臺 4-?英寸（114 mm）喇叭單元兩份樣品所得出的異音峰值系數（Crest Factor）和異音峰比率（Peak Ratio）。相比樣品 LS4-30，在 80至 180 Hz音頻范圍內，樣品 LS4-28的峰值系數和峰比率明顯較高，表明存在潛在的異音缺陷。然而，兩份樣品均無可聽見的異音。那么，我們是應該不讓樣品通過，而承擔報廢或返工費用；還是應該讓樣品通過，但冒著客戶對缺陷產品不滿而退貨的風險？這并非容易的選擇。

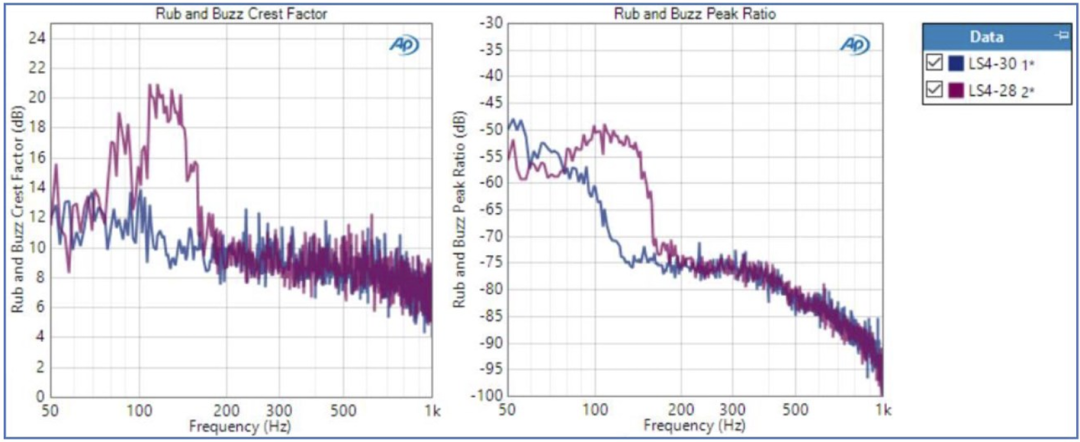

圖 10.在一臺 4-?英寸喇叭單元兩份樣品所測得的異音峰值系數（左）和峰比率（右）：兩份樣品均無可聽見的異音。

2021 年，APx500 軟件中新增了異音響度（Rub and Buzz Loudness）這一測量結果。目的在于提供一項異音度量值，用于表明設備向普通聽眾發出的異音噪聲的可感知響度。

響度和方響度量級

響度是一種心理聲學度量值，用于表明人們對聲音強度或大小的主觀印象。響度取決于多個因素，包括頻率、聲壓級、波形類型（純音、噪聲、音樂等）以及聲音持續時間。作為一家音頻和聲學測試和測量公司，我們致力于生產具有高度線性的分析儀和傳聲器，并確保這些產品在可聽見頻率范圍內具有平坦的頻率響應曲線。然而，隨著頻率和聲壓級（SPL）顯著變化，人們對響度的感知不盡相同。

圖11.是根據 ISO 226標準改編的純音等響度輪廓圖。這些聲壓級與頻率曲線是多年研究的成果，研究人員讓受試者先傾聽某個參考頻率（1 kHz）的純音，然后再傾聽 20 Hz至 20 kHz之間不同頻率的純音。在響度聽力測試中，聽者根據指示調整每個頻率的音調，直至聽到與 1 kHz 頻率具有相同響度的聲音。如圖所示，感知的響度隨頻率和電平變化而顯著變化。每條曲線均分配至一個響度量級（單位為“方”，通常發音為“fang”），對應于在 1 kHz參考頻率下所測得的聲壓級。例如，在 1 kHZ頻率下，40 方曲線的聲壓級為 40 dBSPL；在20 Hz 頻率下，聲壓級為 100 dBSPL；在 10 kHz 頻率下，聲壓級為 55 dBSPL。這表明，人們從聲壓級為 100 dBSPL 時 20 Hz 純音中所感知的響度與在聲壓級為 40 dBSPL 時 1 kHz 純音中所感知的響度或聲壓級為 55 dBSPL 時 10 kHz 純音中所感知的響度相同。試驗還得出這樣的結論：當響度翻倍或減半時，感知的響度分別增加或減少 10 方。響度為 0 方的曲線表示人類的聽覺閾值。

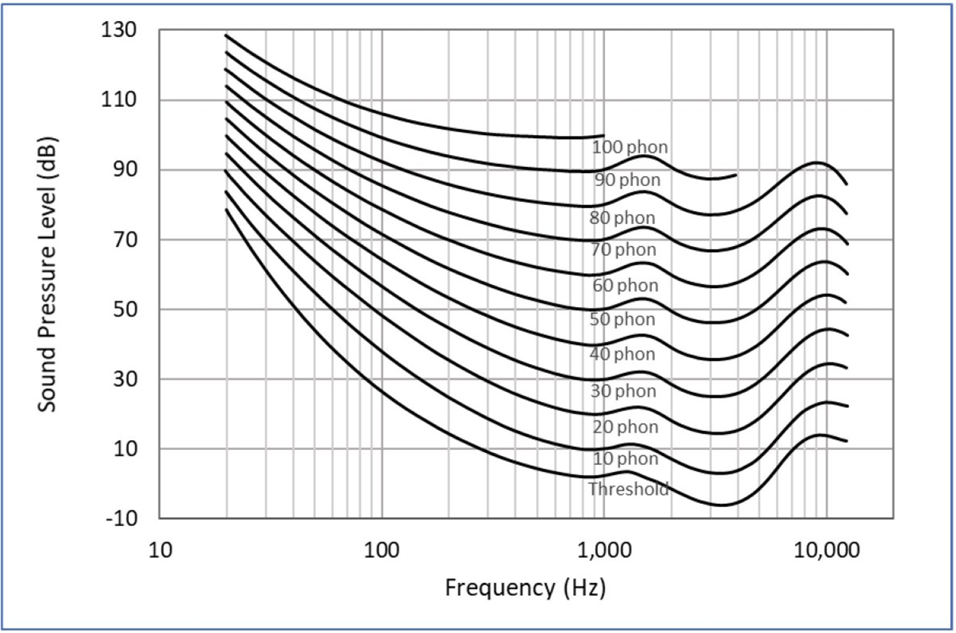

圖11.純音等響度輪廓（改編自ISO 226:2003）。

方響度量級的關鍵屬性在于：它可用于量化任一頻率下的聲音響度；例如，響度為 50 方的聲音是響度為 40 方的聲音的兩倍，即，響度是聲壓級為 40 dBSPL 時 1 kHz 純音的兩倍。

APx 異音響度（Rub and Buzz Loudness）算法將現代響度模型應用于異音檢測問題中。響度模型可用于觀察受試設備響應和在設備上施加的激勵之間的差異，并考慮了以下因素：

人耳頻率加權

模擬聽覺頻率分辨率的聽覺濾波器頻帶

由血液流動引起的內耳噪聲產生的聲音掩蔽

人類聽覺頻率掩蔽

受試設備響應諧波失真

該算法采用針對振幅和頻率含量相對恒定的聲音的穩態響度模型。為此，異音響度結果只有在使用快速掃頻（Fast Sweep）激勵時方才有用，因為對每個頻率步進上花費的時間分量而言，響應可視為恒定。

圖12.顯示了從一臺小型全音域揚聲器的四份樣品中測得的異音響度結果——其中一份樣品不存在缺陷（對照樣品），而其他三份樣品具有以下缺陷（按照嚴重程度排列）：

一份樣品在間隙中具有松散顆粒。

一份樣品的音圈可能撞擊背板，導致嚴重嗡嗡聲（背板干擾）。

一份樣品的部分懸邊與外殼分離（松散懸邊）。

在 20 Hz至 20 kHz頻率下，采用 APx 快速掃頻激勵測試四份樣品，其中掃頻時間為15秒，輸入電平為 2.83 Vrms（1 瓦 8 歐姆）。所采用的頻率步進為 ISO R80系列（1/24倍頻）。在所有測試中，麥克風均位于靠近防塵蓋的軸上，以便最大限度提高測量的信噪比。圖13.顯示四臺揚聲器的均方根水平Vs頻率。

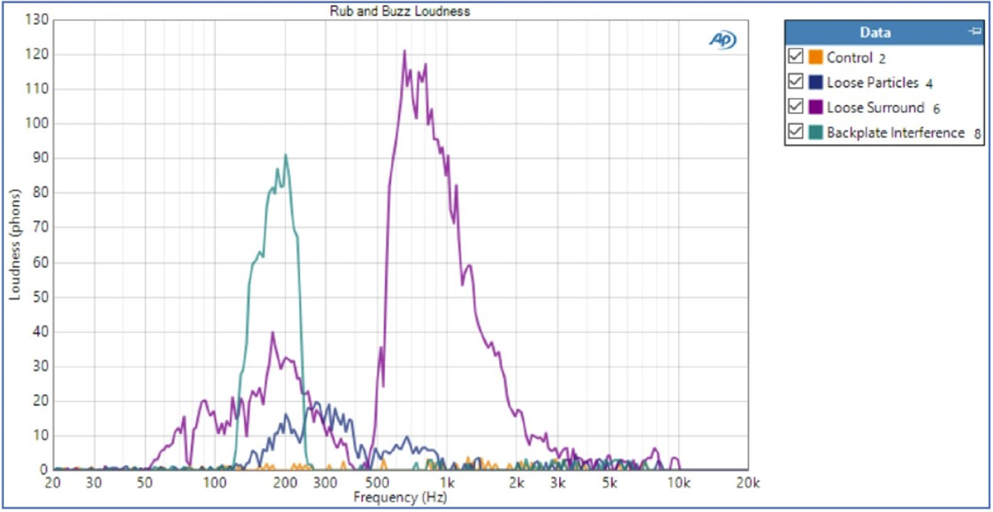

圖12.在小型全音域揚聲器上測得的4份樣品的異音響度

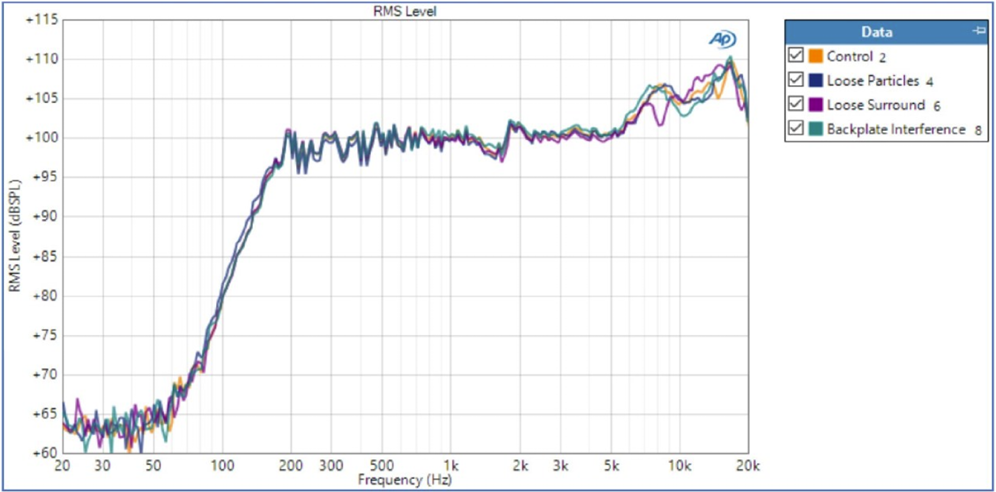

圖13. 圖12所示的4份揚聲器樣品的電平響應。

在這些樣品（圖12.）的異音響度（Rub and Buzz Loudness）圖中，有兩個方面值得注意：

在所有頻率上，對照樣品的異音響度曲線均為零方或接近零方（最大值約為 4 方）。此外，測試時，該樣品上并無任何可聽見的異音成分。

在剩余樣品中，異音響度結果似乎均與聽者在房間內感知到的響度一致：當掃頻通過 200 至 500 Hz范圍時，從松散顆粒缺陷樣品中可聽到輕微的嗡嗡聲；當掃頻通過 150 至 250 Hz范圍時，從背板干擾缺陷樣品中可聽到更大的嗡嗡聲；從松散懸邊缺陷樣品中聽到極大的嗡嗡聲，特別是當掃頻過渡至 500 Hz至 1.5 kHz范圍時。

在 20 Hz至 20 kHz的頻率范圍內，從這四份樣品測得的異音響度近似最大值如表1.所示。

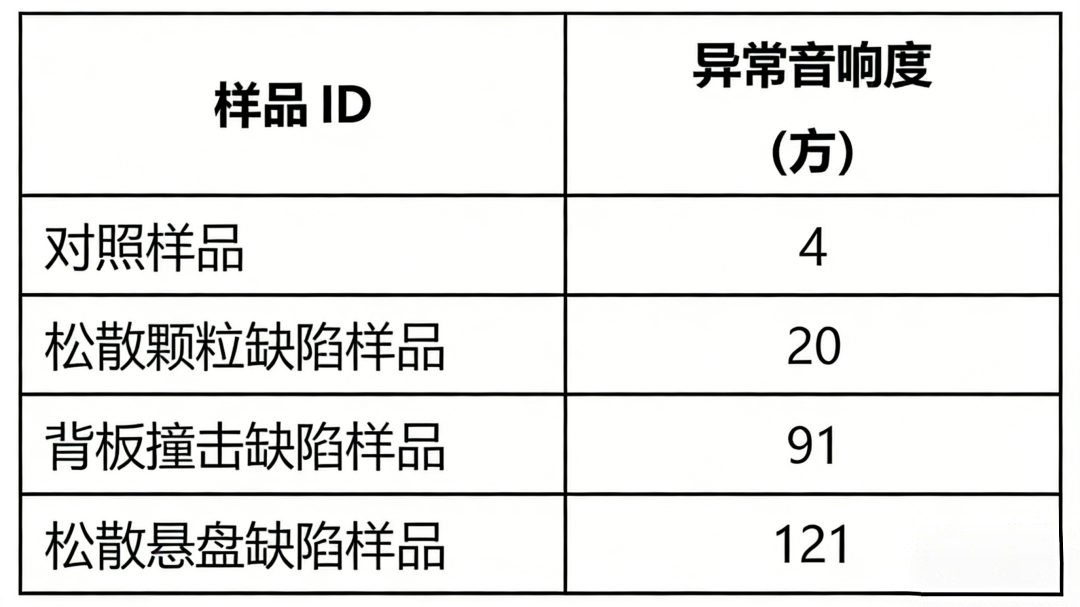

表1.樣品在20Hz至20kHz頻率范圍內測得的最大異音響度

就絕對電平而言，121 方的異音響度似乎值得懷疑。根據方響度度量定義，這表示異音噪聲響度可能聽起來與聲壓級為 121 dBSPL時 1 kHz純音的響度一樣大——接近于疼痛閾值！即便是考慮到麥克風離揚聲器極近（僅數毫米遠），但該數值甚至高于實測的基波信號（100 至 110 dBSPL）。嗡嗡聲是否會比主掃頻正弦信號驅動揚聲器時發出的聲音更大？當考慮人類感知時，這是有可能的。無論如何，重要的是，通過使用響度模型，我們可量化實測異音結果的相對響度。例如，根據“響度級每增10方，響度增加一倍”的規律，與背板撞擊缺陷樣品（91 方）相比，來自松散懸邊缺陷樣品（121 方）的嗡嗡聲可能聽起來約有八倍 (2(121?91）/10=23=8) 的響度。

基于響度模型，異音響度結果相比異音度量具有以下優勢：

一旦測量經過正確配置，在所有頻率下，如果樣品具有幾方或更低的異音響度量級，您都有理由相信其不具備可聽見的異音缺陷。

這就提供了一種可用于確定異音缺陷相對可感知的響度的測量方法，例如樣品 A 的響度是樣品 B 響度的 X 倍。

此外，設置通過/不通過限值的難度也大大降低。在異音響度圖上，典型的極限曲線在響度（單位為方）固定時為一條平坦的線（例如，在上文所示結果中，如果響度限值視為 30方，那么，松散顆粒缺陷樣品將通過測試；而對于異音噪聲響度為兩倍或以上的樣品，將不允許通過）。相比之下，其他異音度量方式不僅需要測量和分析大量樣品，以決定異音度量值的顯著水平，而且還需要建立在特定頻率范圍內偏離實測曲線的復雜極限曲線。

結論

檢測揚聲器和聲學產品成品中的異音缺陷并非易事。根據受試設備的不同，某些方法可能更為有效。如今，APx500 軟件提供四種不同的異音檢測結果，我們鼓勵用戶全部嘗試一遍。這相對簡單，因為所有四種結果均可從同一測量環境中獲取。例如，在揚聲器生產測試測量中，當選擇對數（Chirp）激勵時，可采用 APx 原始異音結果和 SoneTrac 異音結果。僅需改變?yōu)榭焖賿哳l（Fast Sweep）的激勵方式，您可在相同的頻率范圍和幅度設置下測量高次諧波失真和異音響度，并比較四種異音結果，從而決定哪種更適合您的應用。
