石英晶振根據安裝方式主要分為貼片式（SMD）和插件式（DIP）兩大類。隨著電子設備微型化的發展，行業對石英晶振的封裝要求也越來越嚴格，小型化貼片晶振已逐漸成為市場的主流。

面對市場上豐富多樣的晶振尺寸，為了助力您高效選型、精準匹配應用需求，我們特意為您整理了一份「星通時頻的晶振尺寸清單」，請查收！

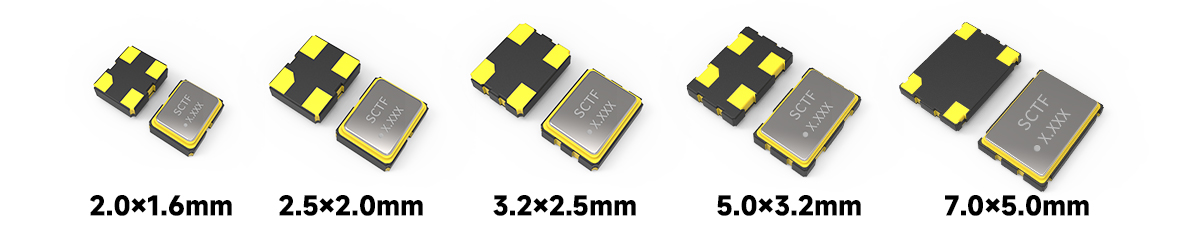

一、SCTF貼片式晶振（SMD）常用尺寸

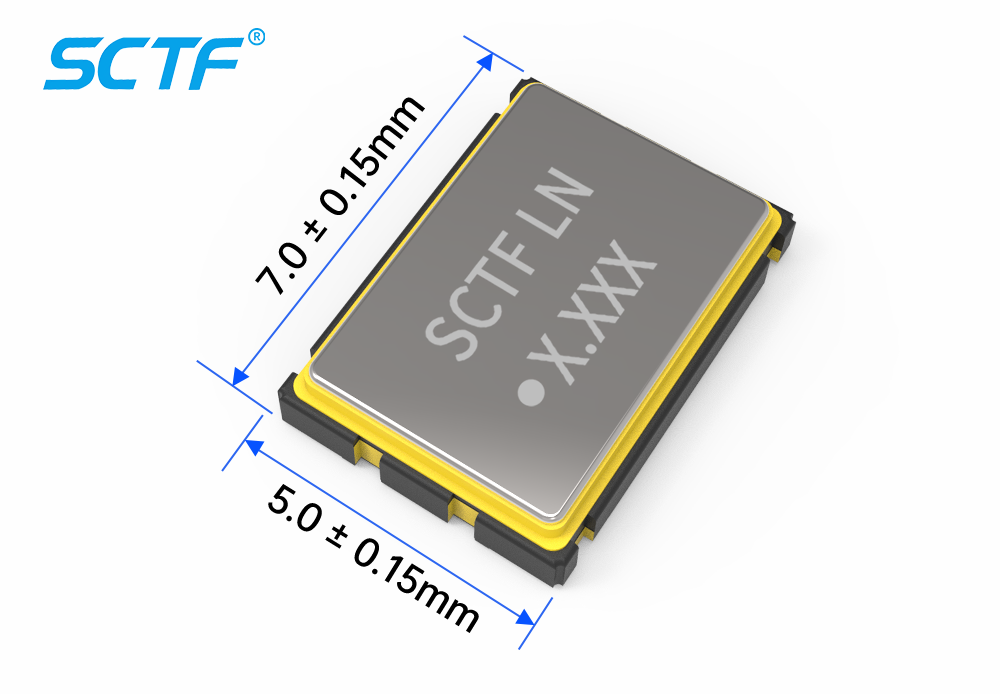

SMD7050

封裝尺寸：7.0 mm×5.0 mm

特點與應用場景：較早期的晶振尺寸標準，尺寸大、性能穩定，常用于工業控制、5G基站。

主要產品系列：

kHz石英晶體振蕩器7CK/7CKL系列

MHz石英晶體諧振器7X系列

MHz時鐘振蕩器7C系列

低電壓振蕩器7CV系列

低相噪振蕩器7CN系列

DXO差分振蕩器7Z系列

VCXO壓控振蕩器7V/7VA系列

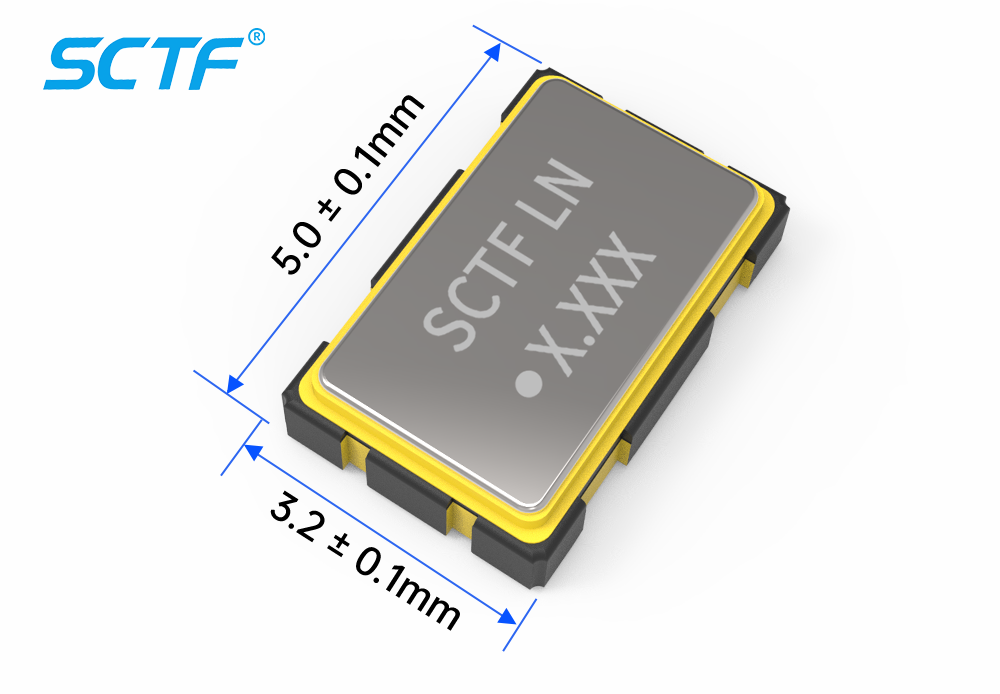

SMD5032

封裝尺寸：5.0 mm × 3.2 mm

特點與應用場景：穩定性好，外殼堅固，在工業控制領域常用。

主要產品系列：

kHz石英晶體振蕩器5CK/5CKL系列

MHz石英晶體諧振器5X/5XA/5XG系列

MHz時鐘振蕩器5C系列

低電壓振蕩器5CV系列

低相噪振蕩器5CN系列

DXO差分振蕩器5Z系列

VCXO壓控振蕩器5V/5VA系列

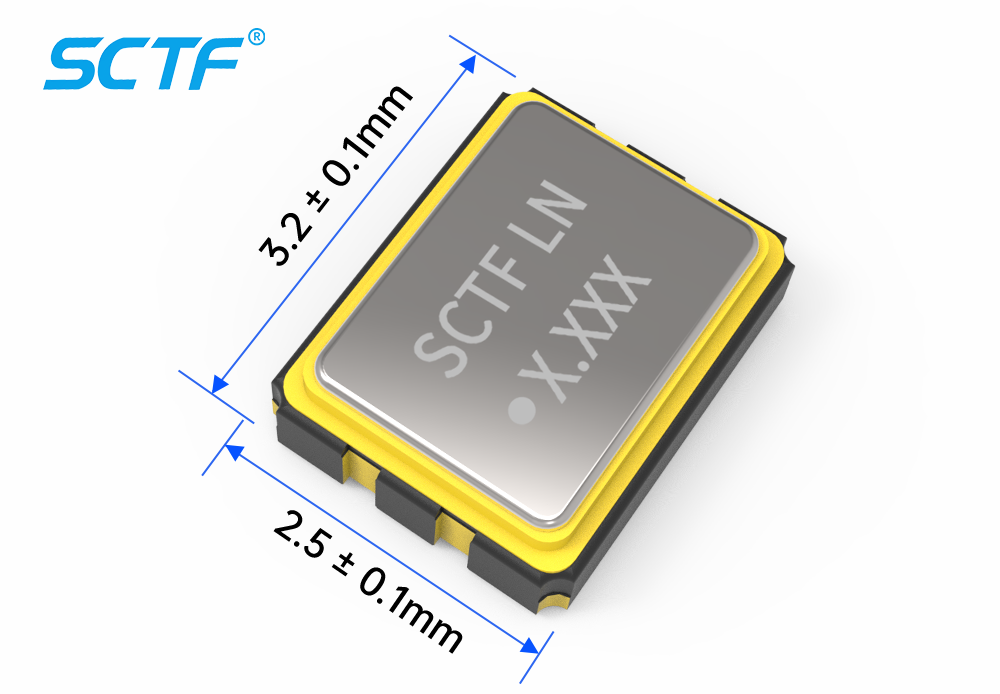

SMD3225

封裝尺寸：3.2 mm×2.5 mm

特點與應用場景：是目前最通用、產量最大的尺寸，廣泛用于智能家居、消費電子產品。

主要產品系列：

kHz石英晶體振蕩器3CK/3CKL系列

MHz石英晶體諧振器3X系列

MHz時鐘振蕩器3C系列

低電壓振蕩器3CV系列

低相噪振蕩器3CN系列

DXO差分振蕩器3Z系列

VCXO壓控振蕩器3V/3VA系列

VC-TCXO壓控溫補振蕩器3VT系列

SMD2520

封裝尺寸：2.5mm ×2.0 mm

特點與應用場景：屬于中小型封裝，常用于藍牙模塊、Wi-Fi 設備。

主要產品系列：

kHz石英晶體振蕩器2CK/2CKL系列

MHz石英晶體諧振器2X系列

MHz時鐘振蕩器2C系列

低電壓振蕩器2CV系列

低相噪振蕩器2CN系列

VC-TCXO壓控溫補振蕩器2VT系列

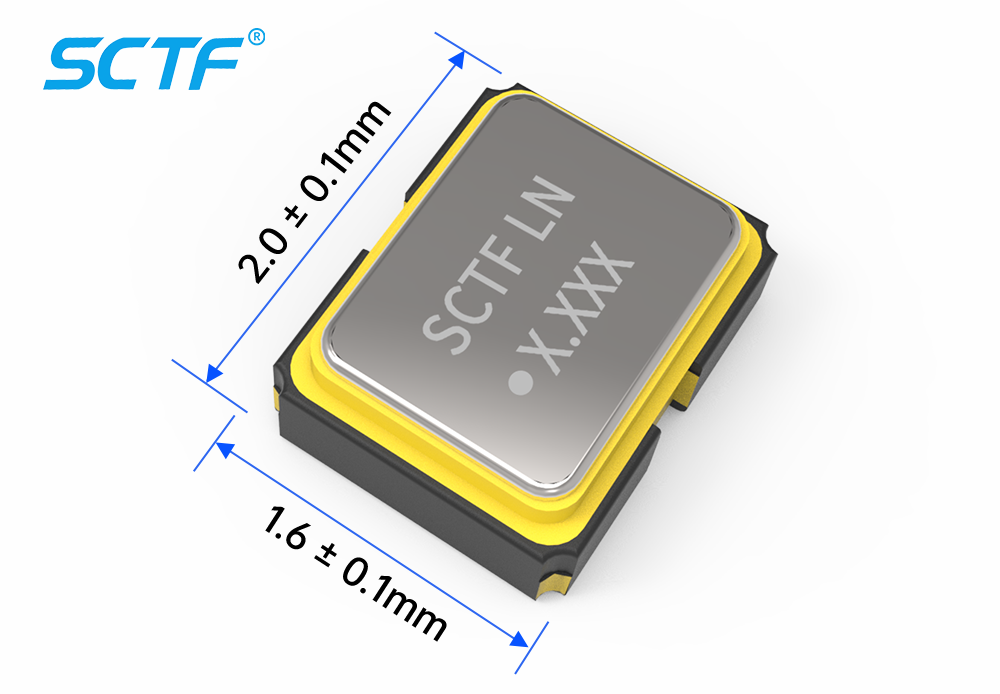

SMD2016

封裝尺寸：2.0mm ×1.6mm

特點與應用場景：小型封裝，多用于手機、穿戴設備、精密儀表。

主要產品系列：

kHz石英晶體振蕩器1CK/1CKL系列

MHz石英晶體諧振器1X系列

MHz時鐘振蕩器1C系列

低電壓振蕩器1CV系列

低相噪振蕩器1CN系列

VC-TCXO壓控溫補振蕩器1VT系列

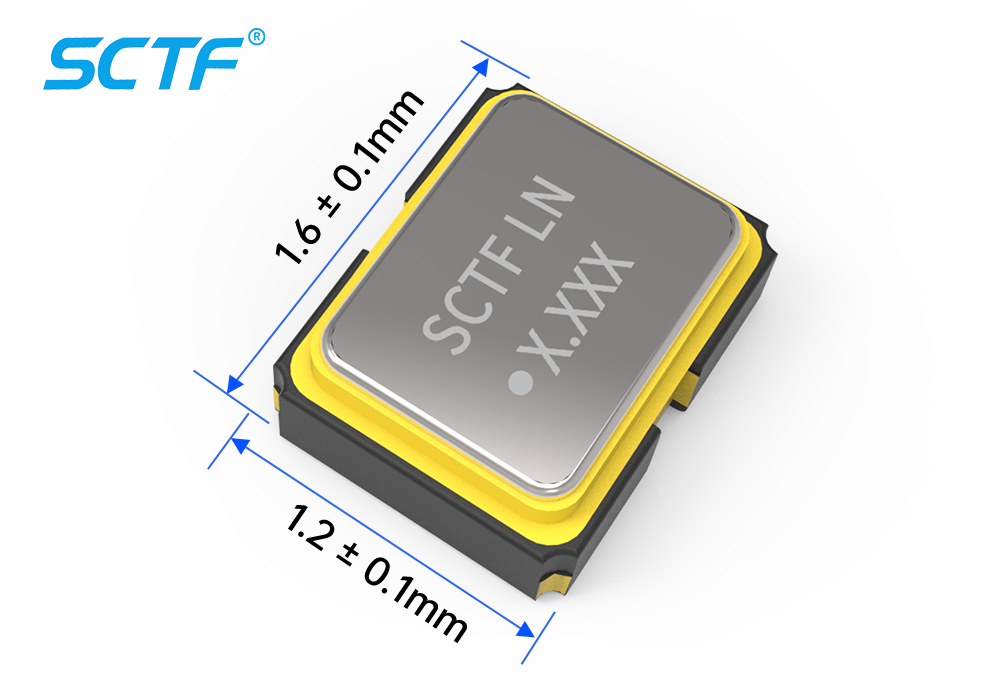

SMD1612

封裝尺寸：1.6mm ×1.2mm

特點與應用場景：超小型封裝，適用于高密度 PCB 板和極小體積終端，如智能手表、AI眼鏡等便攜設備。

主要產品系列：MHz石英晶體振蕩器0X系列

在 32.768kHz石英晶體中，還有一種常見的長條形貼片封裝，如3215（3.2 mm×1.5 mm）、2012（2.0 mm×1.2 mm）、1610（1.6 mm×1.0 mm）等，分別對應星通時頻的TF3215系列、TF2012系列及TF1610系列，常應用于物聯網、智能家居等行業領域。

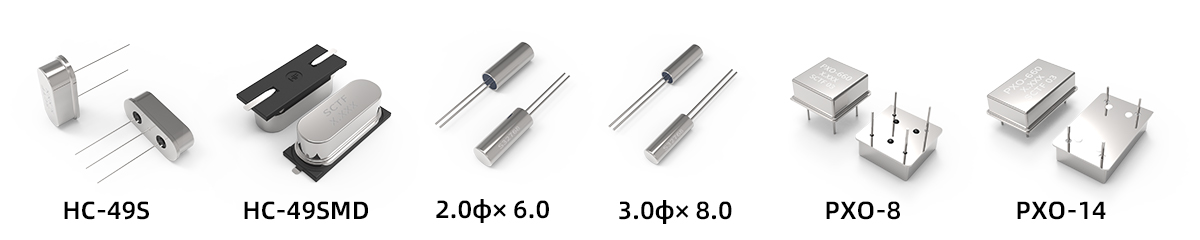

SCTF插件式晶振（DIP）常用尺寸

插件晶振通常用于傳統的電路板或?qū)Τ杀緲O其敏感的產品中。

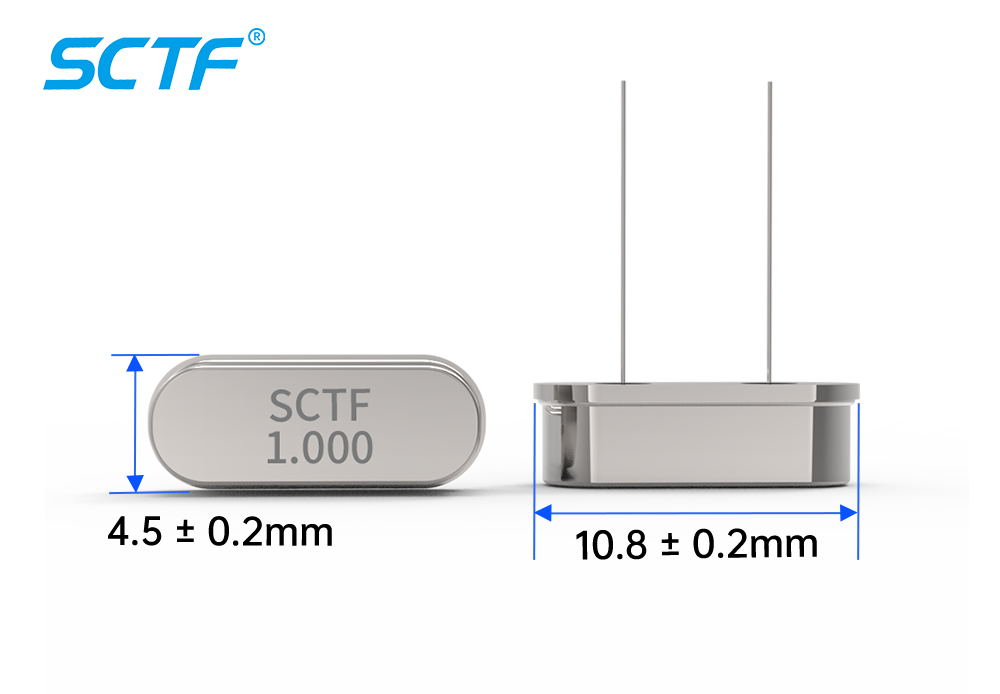

HC-49S

封裝尺寸：10.8×4.5×3.38 mm

特點與應用場景：俗稱“矮型”晶振，是目前插件晶振中最主流的型號。適用于對高度有一定限制的傳統通孔插裝電路板。常應用于通信設備、工業控制領域。

主要產品系列：MHz石英晶體SA系列

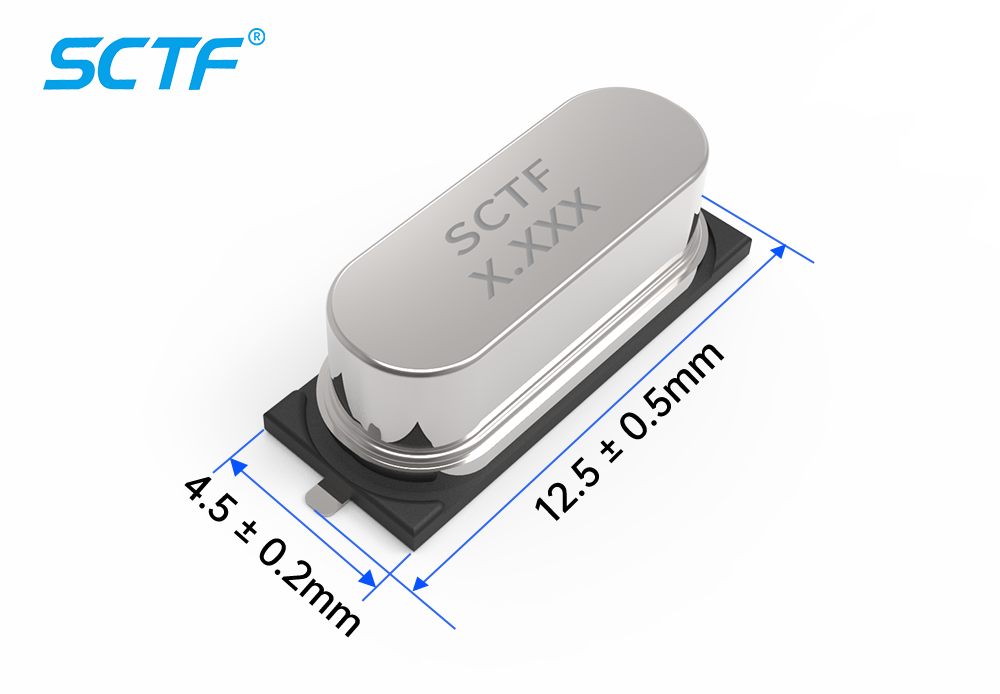

HC-49SMD

封裝尺寸：12.5×4.5×4.1 mm

特點與應用場景：外形結構與HC-49S類似，但引腳為表面貼裝（SMD）型，有利于電子電路表面組裝，廣泛應用于計算機、通信、雷達、導航、自動化及消費類電子等產品

主要產品系列：MHz石英晶體SM系列

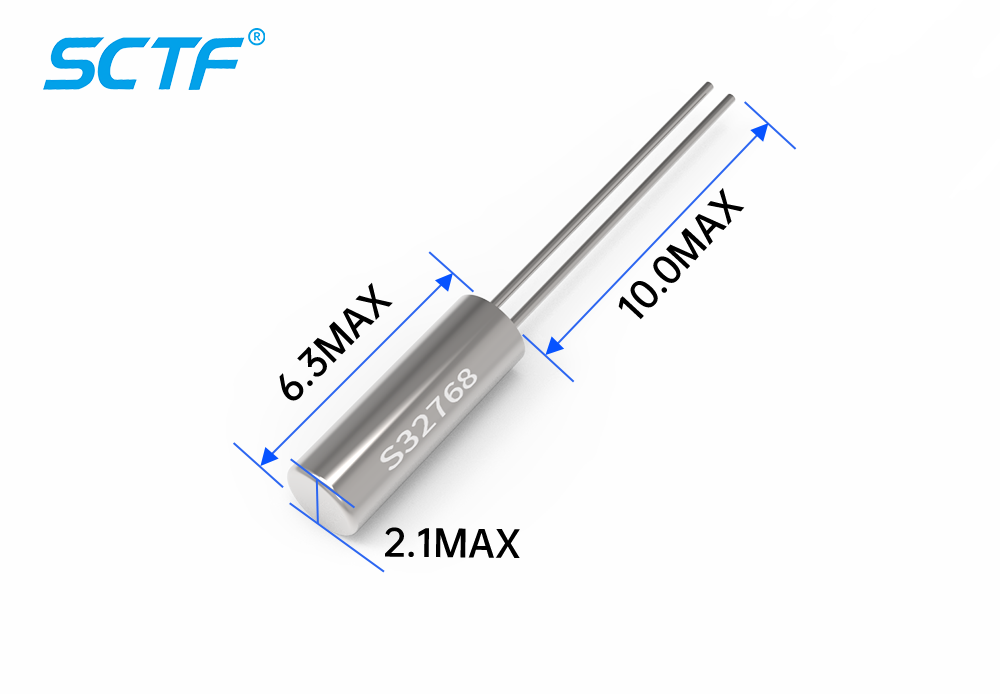

圓柱形2.0φ×6.0

封裝尺寸：2.0φ×6.0 mm

特點與應用場景：圓柱形封裝，主要用于 32.768kHz頻率，作為時鐘電路的時基源，在智能穿戴、移動終端、鐘表設備上可以常見到它。

主要產品系列：32.768kHz石英晶體TF206系列

圓柱形3.0φ×8.0

封裝尺寸：3.0φ×8.0 mm

特點與應用場景：圓柱形封裝，用于需要更高穩定性的32.768kHz時鐘電路或特定頻率的振蕩器，通常應用在汽車電子、家用電器、便攜消費電子等領域。

主要產品系列：32.768kHz石英晶體TF308系列

PXO-8

封裝尺寸：12.7×12.7×5.4mm

主要產品系列：MHz時鐘振蕩器OA系列

特點與應用場景：方形金屬外殼封裝，體積較大，密封性和屏蔽性較好。應用在通信設備、網絡設備、測試儀器等領域。

PXO-14

封裝尺寸：20.4×12.8×4.9 mm

主要產品系列：MHz時鐘振蕩器OB系列

特點與應用場景：尺寸更大，引腳數量更多，可集成更復雜電路（如可編程功能），性能也更高，適用于通信設備、汽車電子、工業自動化、醫療設備等行業。

三、如何選擇合適的封裝？

在實際應用中，選擇封裝不僅看空間大小，還需考慮以下因素：

成本：3225和HC-49S通常具有最佳的性價比。

性能：封裝尺寸越大，通常等效電阻（ESR）越小，起振越容易，穩定性相對更高。

頻率范圍：極高頻或極低頻有時只在特定的封裝中提供（例如 32.768kHz晶振多為3215或圓柱封裝）

SCTF星通時頻深耕石英晶振行業 20余年，以深厚的行業積淀與硬核的技術實力，構建起全系列石英晶振產品矩陣，全方位滿足消費電子、工業控制、汽車電子、網絡通信、醫療電子、音視頻電子、AI人工智能及物聯網等多領域的頻率控制需求，是客戶值得信賴的長期戰略合作伙伴！
